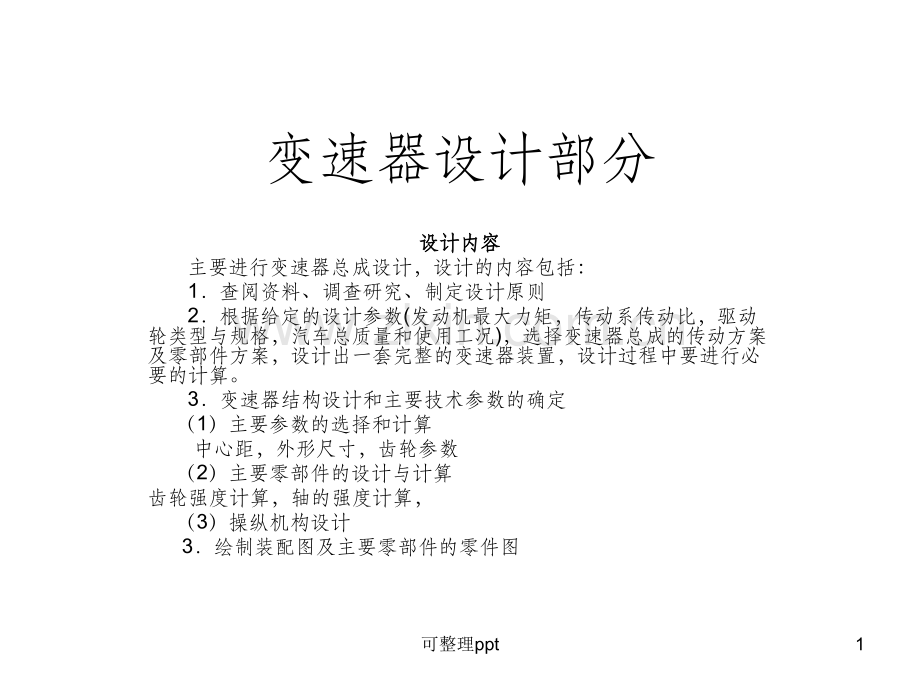

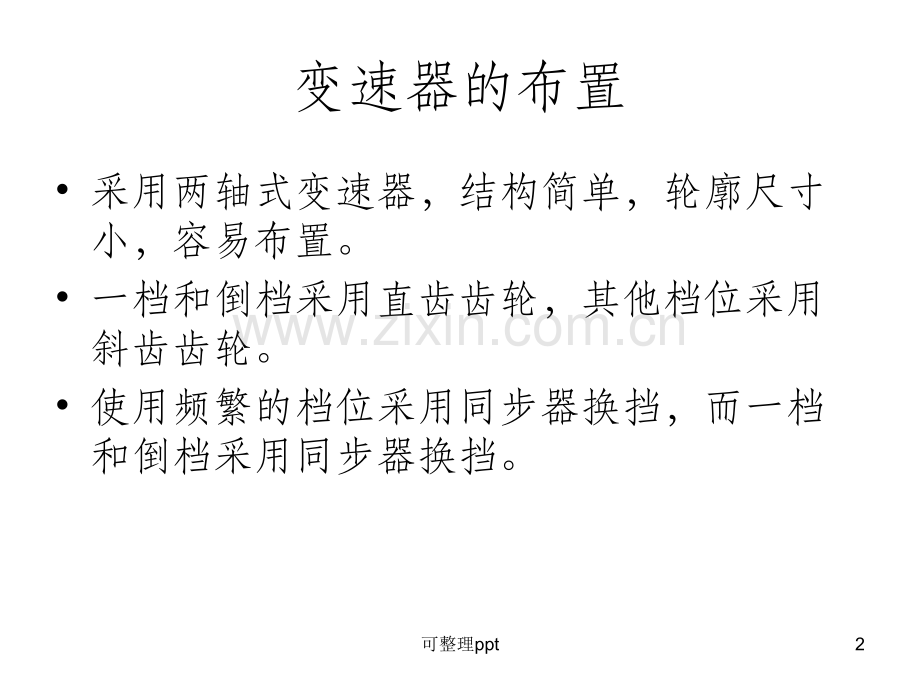

变速器设计部分设计内容设计内容 主要进行变速器总成设计，设计的内容包括：1查阅资料、调查研究、制定设计原则 2根据给定的设计参数(发动机最大力矩，传动系传动比，驱动轮类型与规格，汽车总质量和使用工况)，选择变速器总成的传动方案及零部件方案，设计出一套完整的变速器装置，设计过程中要进行必要的计算。3变速器结构设计和主要技术参数的确定 （1）主要参数的选择和计算 中心距，外形尺寸，齿轮参数 （2）主要零部件的设计与计算齿轮强度计算，轴的强度计算，（3）操纵机构设计 3绘制装配图及主要零部件的零件图1可整理ppt变速器的布置采用两轴式变速器，结构简单，轮廓尺寸小，容易布置。一档和倒档采用直齿齿轮，其他档位采用斜齿齿轮。使用频繁的档位采用同步器换挡，而一档和倒档采用同步器换挡。2可整理ppt变速器的主要参数各档速比：1档 ig1=5 2档，ig2=2.92，3档 ig3=1.71，4档 ig4=1，倒档 iR=5。中心距为115.5mm,壳体轴向尺寸为312mm。各档位齿轮的模数取3mm，齿轮的压力角取20，同步器的压力角取30。斜齿齿轮宽度取bn=7.0*3.0=21mm，直齿齿轮宽度取b=8.0*3.0=24mm，齿顶高系数为1.00。齿轮的螺旋角取18.5。3可整理ppt各齿齿数：Z1=36，Z2=37，Z3=27，Z4=46，Z5=18，Z6=55，Z7=13，Z8=64 倒档：Z10=21(倒档轴上)，Z12=50，中心距A2=106.5mm，Z11=10，中心距A1=46.5mm。直齿轮弯曲应力=563 MPaw 斜齿轮弯曲应力=74.11 MPaw 各个轮齿接触应力经计算也符合要求。轴的最小直径为25mm，轴的强度校核，由轴的应力=195.138Mpa400Mpa，满足要求。轴的刚度校核，轴在垂直面和水平面内挠度和转角均满足要求。4可整理ppt
