汽车电路分析考试题.doc

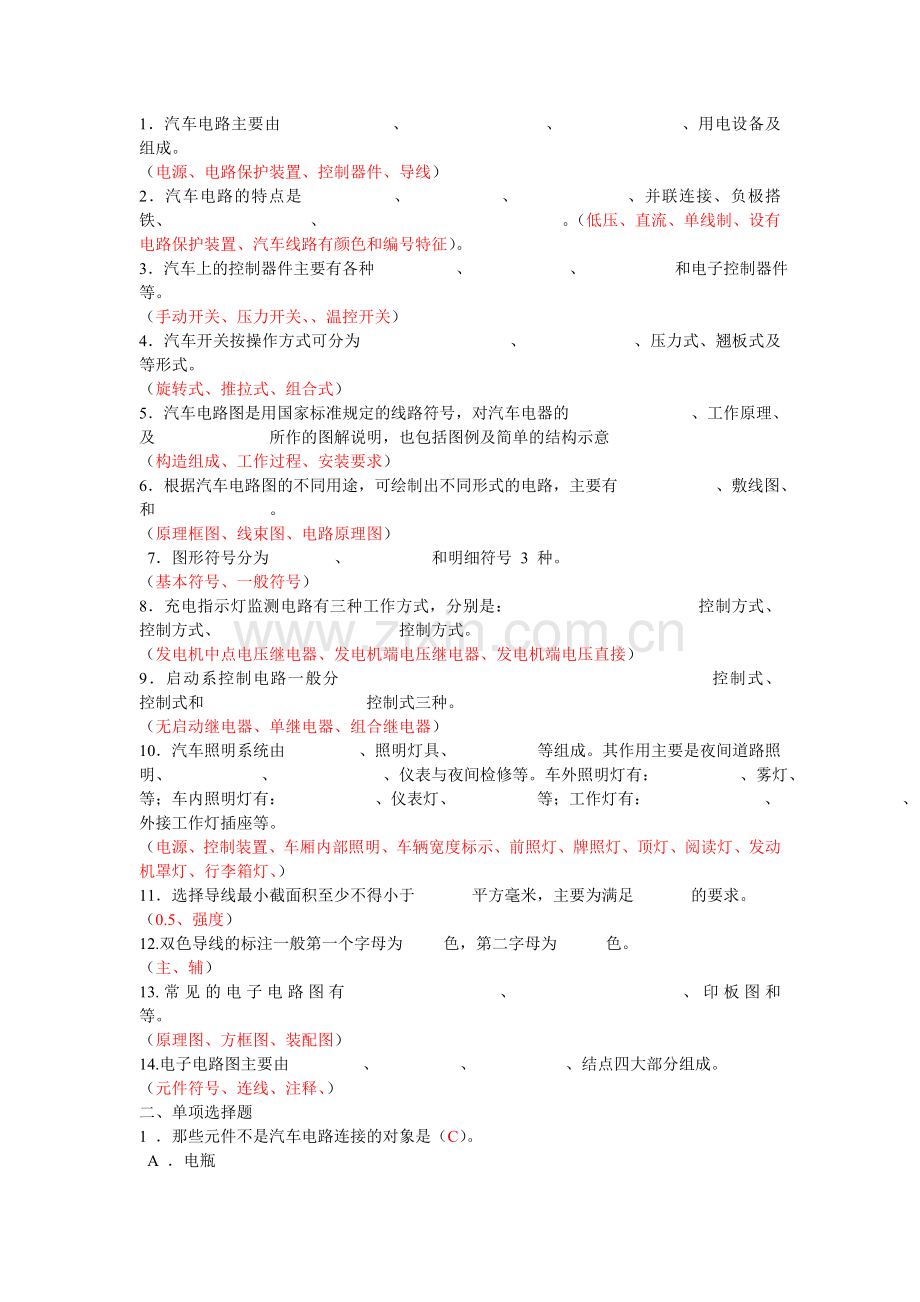

1．汽车电路主要由 、 、 、用电设备及 组成。
（电源、电路保护装置、控制器件、导线）
2．汽车电路的特点是 、 、 、并联连接、负极搭铁、 、 。（低压、直流、单线制、设有电路保护装置、汽车线路有颜色和编号特征）。
3．汽车上的控制器件主要有各种 、 、 和电子控制器件等。
（手动开关、压力开关、、温控开关）
4．汽车开关按操作方式可分为 、 、压力式、翘板式及 等形式。
（旋转式、推拉式、组合式）
5．汽车电路图是用国家标准规定的线路符号，对汽车电器的 、工作原理、 及 所作的图解说明，也包括图例及简单的结构示意
（构造组成、工作过程、安装要求）
6．根据汽车电路图的不同用途，可绘制出不同形式的电路，主要有 、敷线图、 和 。
（原理框图、线束图、电路原理图）
7．图形符号分为 、 和明细符号 3 种。
（基本符号、一般符号）
8．充电指示灯监测电路有三种工作方式，分别是： 控制方式、 控制方式、 控制方式。
（发电机中点电压继电器、发电机端电压继电器、发电机端电压直接）
9．启动系控制电路一般分 控制式、 控制式和 控制式三种。
（无启动继电器、单继电器、组合继电器）
10．汽车照明系统由 、照明灯具、 等组成。其作用主要是夜间道路照明、 、 、仪表与夜间检修等。车外照明灯有： 、雾灯、 等；车内照明灯有： 、仪表灯、 等；工作灯有： 、 、外接工作灯插座等。
（电源、控制装置、车厢内部照明、车辆宽度标示、前照灯、牌照灯、顶灯、阅读灯、发动机罩灯、行李箱灯、）
11．选择导线最小截面积至少不得小于 平方毫米，主要为满足 的要求。
（0.5、强度）
12.双色导线的标注一般第一个字母为 色，第二字母为 色。
（主、辅）
13.常见的电子电路图有 、 、印板图和 等。
（原理图、方框图、装配图）
14.电子电路图主要由 、 、 、结点四大部分组成。
（元件符号、连线、注释、）
二、单项选择题

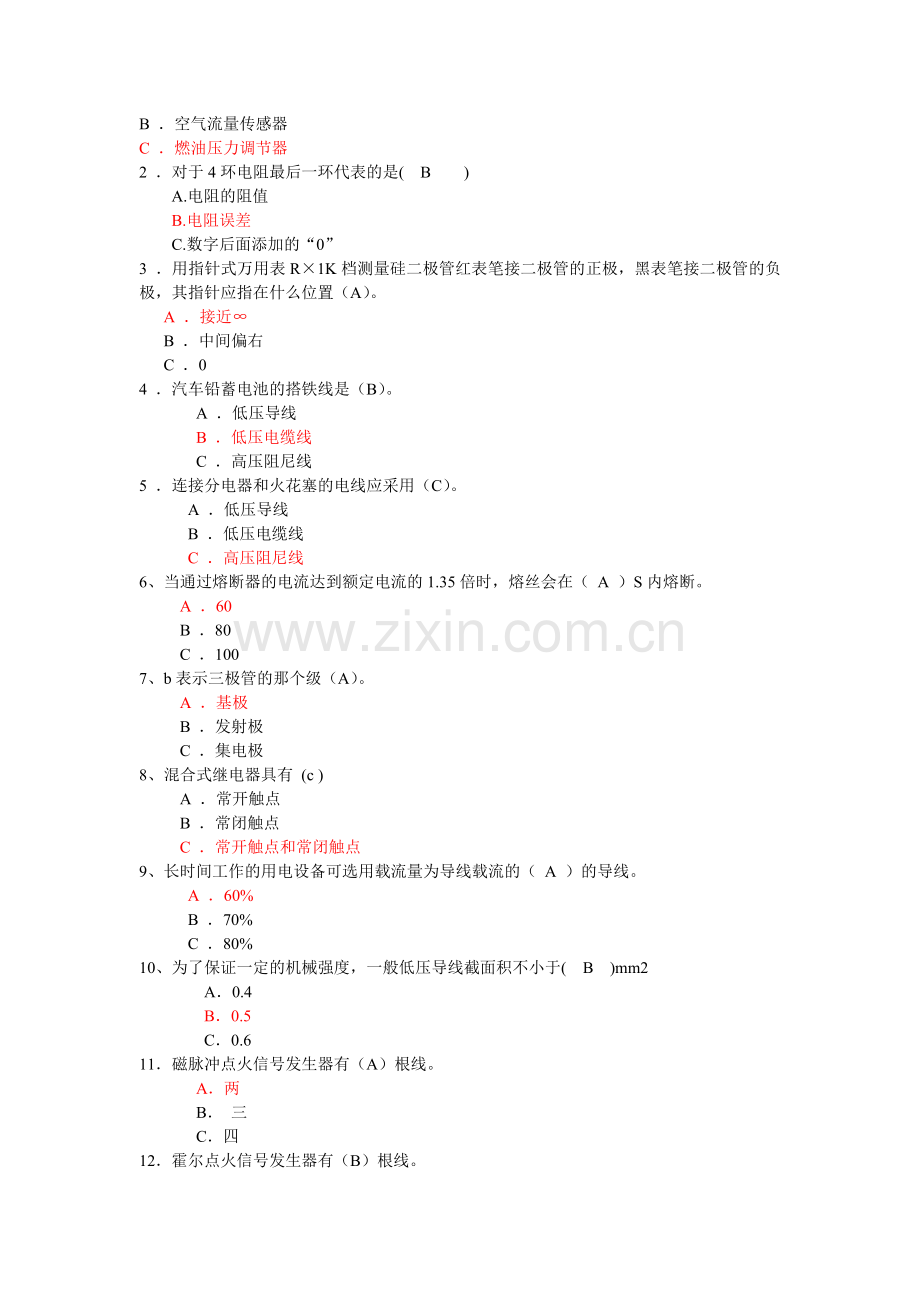

1 ．那些元件不是汽车电路连接的对象是（C）。
A ．电瓶
B ．空气流量传感器
C ．燃油压力调节器
2 ．对于4环电阻最后一环代表的是( B )
A.电阻的阻值
B.电阻误差
C.数字后面添加的“0”
3 ．用指针式万用表R×1K档测量硅二极管红表笔接二极管的正极，黑表笔接二极管的负极，其指针应指在什么位置（A）。
A ．接近∞
B ．中间偏右
C ．0
4 ．汽车铅蓄电池的搭铁线是（B）。
A ．低压导线
B ．低压电缆线
C ．高压阻尼线
5 ．连接分电器和火花塞的电线应采用（C）。
A ．低压导线
B ．低压电缆线
C ．高压阻尼线
6、当通过熔断器的电流达到额定电流的1.35倍时，熔丝会在（ A ）S内熔断。
A ．60
B ．80
C ．100
7、b表示三极管的那个级（A）。
A ．基极
B ．发射极
C ．集电极
8、混合式继电器具有 (c )
A ．常开触点
B ．常闭触点
C ．常开触点和常闭触点
9、长时间工作的用电设备可选用载流量为导线载流的（ A ）的导线。
A ．60%
B ．70%
C ．80%
10、为了保证一定的机械强度，一般低压导线截面积不小于( B )mm2
A．0.4
B．0.5
C．0.6
11．磁脉冲点火信号发生器有（A）根线。
A．两
B． 三
C．四
12．霍尔点火信号发生器有（B）根线。
A．两
B．三
C．四
13．前转向灯的颜色为（B）
A．绿色
B． 橙色
C．红色
14．刹车灯的颜色为（C）
A．绿色
B．橙色
C．红色
15．内搭铁式发电机调节器在（A）搭铁。
A．发电机内部
B．发电机外部
C．在车身上
16．外搭铁式发电机调节器在（B）搭铁。
A．发电机内部
B．发电机外部
C．在车身上
17．在汽车电路中，直接接到电源的线，标为（A）号线
A．30
B．31
C．15
18．在汽车电路中，直接搭铁的线，标为（B）号线
A．30
B．31
C．15
19．在汽车电路中，通过点火开关控制的电源线，标为（C）号线
A．30
B．31
C．15
20．E表示三极管的那个级（B）。
A ．基极
B ．发射极
C ．集电极
21．C表示三极管的那个级（C）。
A ．基极
B ．发射极
C ．集电极
22．对于4环电阻第三环代表的是( C )
A . 电阻的阻值
B . 电阻误差
C . 数字后面添加的“0”
23．按照国标规定闪光器的频率为（B）次/分
A . 20～50
B . 60～120
C . 130～190
三、判断题
1 、汽车的低压导线采用单股线 。( × )
2 、汽车电气系统为直流系统。 ( √ )
3 、所有的汽车都采用正极搭铁。 ( × )
4 、用万用表R×1K档测电容，如果读数为0，说明电容已损坏。（ √ )
5 、二极管具有单向导电性（ √ ) .
6 、因为汽车所有的用电器都接到蓄电池，所以汽车电路中只有一个电源。( × )
7 、电容器在电路中实际承受的电压不能超过它的耐压值。 ( √ )
8、使用电解电容器的时候，两个电极可以随便接。。 ( × )
9、使用电阻的时候，两个电极可以随便接。（ √ )
10、汽车热怠速时点火提前角为10～15°。（ √ ）
11．汽车的低压导线采用多股线 。( √ )
12．内搭铁式发电机调节器在发电机内部搭铁。（ √ ）
13．外搭铁式发电机调节器在发电机内部搭铁。（ × ）
14．当起动机旋转时吸引线圈始终有电流通过。（ × ）
15．当起动机旋转时保持线圈始终有电流通过。（ √ ）
16．磁脉冲点火信号发生器有两根线。（ √ ）
17．汽车的点火系统都有分电器。（ × ）
18．微机控制的点火装置采用离心点火提前装置。（ × ）
19．微机控制的点火装置采用真空点火提前装置。（×）
20．熔断器及继电器大多安装在中央电气接线盒上。（√）
21．电路图上开关的工作状态是无电状态。（ √ ）
22．电路图上继电器的工作状态是无电状态。（ √ ）
23．熔断器经常烧断后，可换上稍大电流的熔断器。 （ × ）
24．熔断器是一次性的产品，损坏后不能修理，只能更换。（ √ ）
25．使用电解电容器的时候，两个电极不可以随便接。 ( √ )
26．锗二极管比硅二极管稳定性好（ × ）
27．一般二极管在电路中实际承受的电压不能超过它的耐压值。 ( √ )
28．霍尔点火信号发生器有两根线。（ × ）
四、简答题
1、汽车电路的组成
答：汽车电路主要由电源、电路保护装置、控制器件、用电设备及导线组成
2、简述晶体三极管的三种工作状态
答：晶体三极管有三种不同的工作状态，分别介绍如下：
( l ）截止状态。当加在三极管发射结的电压小于 PN 结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
( 2 ）放大状态。当加在三极管发射结的电压大于 PN 结的导通电压，并处于某一范围时，三极管的发射结正向偏置，集电结反向偏置。这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β=△ Ic ／ △ Ib ，这时三极管处于放大状态。
( 3 ）饱和导通状态。当加在三极管发射结的电压大于 PN 结的导通电压，基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一固定值附近，几乎不变化。这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。三极管的这种状态称为饱和导通状态。
3、三极管电极如何判别
答：( 1 ）判定基极。用万用表 R×00 或 R×lk 挡测量三极管三个电极中每两极之间的正、反向电阻值。当用一根表笔接某一电极，而另一表笔先后接触其他两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极。这时，要注意万用表表笔的极性，如果红表笔接的是基极，黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为 PNP 型管；如果黑表笔接的是基极，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为 NPN 型管。
( 2 ）判定集电极和发射极（以 PNP 型为例）。将万用表置于 R x 100 或 R×lk 挡，红表笔接基极，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一大一小。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
4、汽车电路的特点
答：汽车电路的特点是低压、直流、单线制、负极搭铁、并联连接、设有电路保护装置、汽车线路有颜色和编号特征。
5、识读电子电路图的基本方法 p111
（一）根据由大到小、由粗到细的顺序识读电子电路图
所谓“大”和“粗”，是指整机或系统的大体结构，还有信号的主要处理过程；所谓“小”和“细”，是指具体的电路、元器件和连线等，具体到上述各种电路图来讲，基本顺序应是整体方框图、系统方框图、板块原理图、系统原理图、印制电路板图、整体连线图，最后是整体电路原理图。
（二）根据基本电路程式识读电子电路方框图
根据基本电路程式，可画出电子电路方框图。例如，根据整体电路原理图的电路程式可画出整体组成方框图；根据板块电路图的电路程式可画出板块系统组成方框图；根据系统电路图的电路程式可画出系统方框图。电路组成方框图不反映电路的具体结构，主要是反映电路的功能，信号的变换过程，反映各级电路或各系统电路之间的联系，各种信号的走向。实际上，读电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的变换规律。绘制方框图的过程是认识电路的实践过程，是分析研究电路的主要手段，可为深人识读实用电路图奠定理论和实践基础。所画方框图可反映读者的识读效果和水平。不管是整体板块或系统电路，都是以集成电路为核心的。一块芯片可以完成一个或几个电路系统的功能，但它经常需要外接一些分立件电路，分立件电路图通常是由晶体三极管或者晶体二极管组成的。绘制方框图时，都是以集成电路为中心，将几个集成电路通过信号连接线联系起来，构成系统、板块或整机方框图。有时还以方框形式画出三极管、二极管电路，偶尔以方框形式画出 RLC 等网络电路。方框图可简可繁，突出内容不同，方框图画法也不同。
（三）根据信号变换原理来分析实用电子电路原理图
在识读方框图的基础上，还必须进一步识读具体的实用电子电路原理图。而要真正理解电路原理图，必须结合信号变换的基本原理来进行识读。
6、继电器的作用与类型
继电器在汽车电路中起保护电路和自动控制的作用。汽车电系中所使用的继电器的种类较多，按继电器触点的工作状态不同，可将其分为常开型、常闭型和混合型三种。汽车电系中使用的继电器主要形式如下。
( 1 ）常开继电器。继电器线圈通电前，继电器触点在弹簧力作用下保持张开，继电器线圈通电后触点闭合，接通相应的电路。
( 2 ）常闭继电器。继电器线圈通电前，继电器触点在弹簧力作用下保持闭合，继电器线圈通电后触点张开，断开相应的电路。
( 3 ）混合式继电器。继电器有常开和常闭触点，继电器线圈通电后常开触点闭合，常闭触点张开，以通断相应的电路。混合式继电器大致有两种，一种是两线圈同时通电时触点才动作，另一种是只要有一个线圈通电触点就动作。
11．汽车电路故障检测步骤
答：1）了解故障症状，
2）分析图表，
3）测试电路找出故障
4）排除故障，
5）证实电路故障
12．识读电子电路图的基本方法 p111
答：（一）根据由大到小、由粗到细的顺序识读电子电路图
所谓“大”和“粗”，是指整机或系统的大体结构，还有信号的主要处理过程；所谓“小”和“细”，是指具体的电路、元器件和连线等，具体到上述各种电路图来讲，基本顺序应是整体方框图、系统方框图、板块原理图、系统原理图、印制电路板图、整体连线图，最后是整体电路原理图。
（二）根据基本电路程式识读电子电路方框图
根据基本电路程式，可画出电子电路方框图。例如，根据整体电路原理图的电路程式可画出整体组成方框图；根据板块电路图的电路程式可画出板块系统组成方框图；根据系统电路图的电路程式可画出系统方框图。电路组成方框图不反映电路的具体结构，主要是反映电路的功能，信号的变换过程，反映各级电路或各系统电路之间的联系，各种信号的走向。实际上，读电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的变换规律。绘制方框图的过程是认识电路的实践过程，是分析研究电路的主要手段，可为深人识读实用电路图奠定理论和实践基础。所画方框图可反映读者的识读效果和水平。
不管是整体板块或系统电路，都是以集成电路为核心的。一块芯片可以完成一个或几个电路系统的功能，但它经常需要外接一些分立件电路，分立件电路图通常是由晶体三极管或者晶体二极管组成的。绘制方框图时，都是以集成电路为中心，将几个集成电路通过信号连接线联系起来，构成系统、板块或整机方框图。有时还以方框形式画出三极管、二极管电路，偶尔以方框形式画出 RLC 等网络电路。方框图可简可繁，突出内容不同，方框图画法也不同。
（三）根据信号变换原理来分析实用电子电路原理图
在识读方框图的基础上，还必须进一步识读具体的实用电子电路原理图。而要真正理解电路原理图，必须结合信号变换的基本原理来进行识读。
13．识读集成电路的主要内容
答；1）功能类型
首先要弄懂所使用的集成电路的型号、功能，这是识读集成电路图的第一步。为了迅速、正确地识读集成电路图，读者应当积累一些常用集成电路的相关资料，如具体型号、功能等，了解集成电路发展的趋势和最新动向。
2）信号流程
读集成电路图时，不应满足于掌握集成电路的类型和基本功能，还应当熟悉信号的处理过程。通常，集成电路内部的结构十分复杂，读图者不需要对它做过细的分析研究，而应当熟悉内电路的信号处理过程，或者说，应搞清楚其内部的功能方框图。由方框图可以看出信号的走向，可以看出集成芯片完成的具体功能。可以把集成电路看做一个元器件，不必过于追求这个元器件的结构和详细工作过程，但应当明确集成电路内各个方框完成的具体功能，即熟悉输人、输出信号形式，及变换过程中波形幅度、频率的变化规律，搞清各个方框之间的联系，信号在集成电路内的流向等。做到这一点，才算是基本读懂了集成电路图。
3）内外联系
由于集成工艺的特点以及集成电路完成功能的需要，集成电路必须通过引出脚与外围元器件相联系。在读集成电路图时，必须将集成电路内外电路联系起来，将它们作为一个整体的电路系统，共同完成某些特定的功能。若不能够联系内外电路，将很难弄清信号走向，难于分析电路的功能。
4）引脚功能
在集成电路图上，各个引脚不仅需要标出序号，还需要使用简单字母符号标出其名称。这些字母符号经常是英语的缩写词，用以表示该引脚的功能。在看集成电路图时，必须注意各个引脚的功能，因为它们是内外电路联系的纽带。要明确各引脚与内部各功能方框图的联系，还要明确引脚外接元件的功能。外电路通过引脚来配合内电路工作。有些引脚是集成电路的输人／输出端口，这些引脚对于识读集成电路图有重要意义。在识读集成电路图时，要逐个观察代表内部功能的各个方框图，同时识别相应的引出脚，识别外接电路或元件，这些都是识读集成电路图的主要任务。

14．如何用指针式万用表判断二极管的极性
答：用指针式万用表R×1K档测二极管的电阻，先任意表笔测二极管的两端电阻，然后颠倒表笔再测二极管的电阻，两次测量的电阻值较小时，黑表笔端就是二极管的正极。
15.汽车电路保护装置有那些？起什么作用？
答：电路保护装置主要有熔断器、电路断电器及易熔线等，其功能是在电路中起保护作用。当电路中流过超过规定的电流时切断电路，防止烧坏电路连接导线和用电设备。
16.充电指示灯监测电路有哪几种工作方式？
答：充电指示灯监测电路有三种工作方式，分别是：发电机中点电压继电器控制方式、发电机端电压继电器控制方式、发电机端电压直接控制方式。
17.晶体管调节器有几种类型，能不能互相替代使用？
答：晶体管调节器经常与内搭铁或外搭铁形式的发电机配套使用，它也有内、外搭铁的区别，不能不能互相替代使用
．汽车仪表板常装有那些指示仪表
答：为使驾驶员能随时掌握汽车各系统的工作状况，汽车仪表板上装有各种指示仪表。常用的有电流表（或电压表）、机油压力表、水温表、转速和里程表、燃油表等。不同车型装用的个数及结构类型有所不同。
