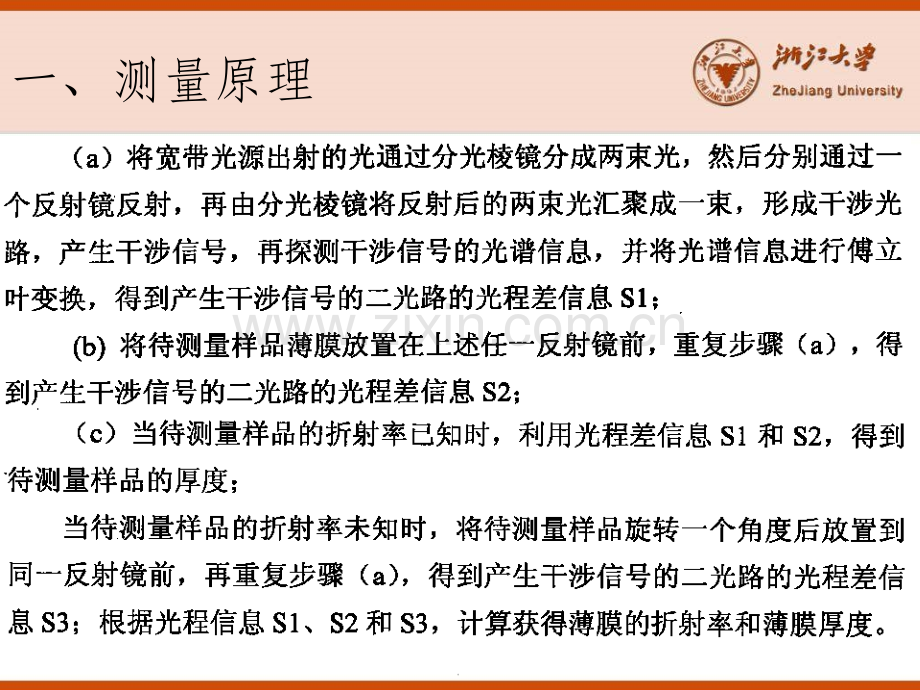

透明薄膜厚度的一种测量方法 .一、测量原理.二、测量装置本方法提供的透明薄膜厚度的测量装置包括宽带光源、干涉组件、频域探测装置和数据处理器，如图1所示图1 中9为宽带光源；10为干涉组件，可以采用迈克尔逊干涉装置；11为频域探测装置，可以采用光谱仪；12为数据处理器。.干涉组件采用迈克尔逊干涉装置，装置如图2由于宽带光源是发散光源，所以根据需要会在干涉仪前加汇聚透镜来调整光路，这也作为干涉组件的一部分。图2 迈克尔逊干涉装置.测量具体装置图如图3所示：图3 测量装置.三、方法和步骤说明.图4 放置薄膜前得到的光程差信息 图5 放置薄膜后得到的光程差信息 .图6 薄膜倾斜后得到的光程差信息图7 光通过薄膜时的光路图.四、总结 本方法是透明薄膜厚度的一种光学测量方法，采用投射式的测量方法，该方法精度高，测量范围大，同时结构灵活、处理方法简单，不要求严格放置样品，是透明薄膜厚度测量的一种良好方法，同时它还能测量薄膜的折射率，这是一般方法所不能比拟的优势。.五、拓展上述方法中也可以把频率探测装置换成测微目镜，测量步骤如下：1、调节迈克尔逊干涉装置的两块反射镜使在测微目镜中观察到的是均匀的一片，即看不到干涉条纹，此时干涉的两束光光程差相等。2、将透明薄膜垂直放入其中一条光路中，这时在测微目镜中会出现干涉条纹，调节其中一块反射镜直到测微目镜视野中干涉条纹消失重新变成均匀一片，记录此时反射镜移动的距离L.3、若薄膜折射率为n，则2(n-1)d=L，可得d=L/(2n-2)。这种方法原理简单，但是要求对反射镜移动距离能有较高精度的测量，而且在观察测微目镜视野和调节反射镜的移动的协调上会比较繁琐，需要实验者具有耐心和细致的态度。.
