注塑机过程控制流程图.ppt

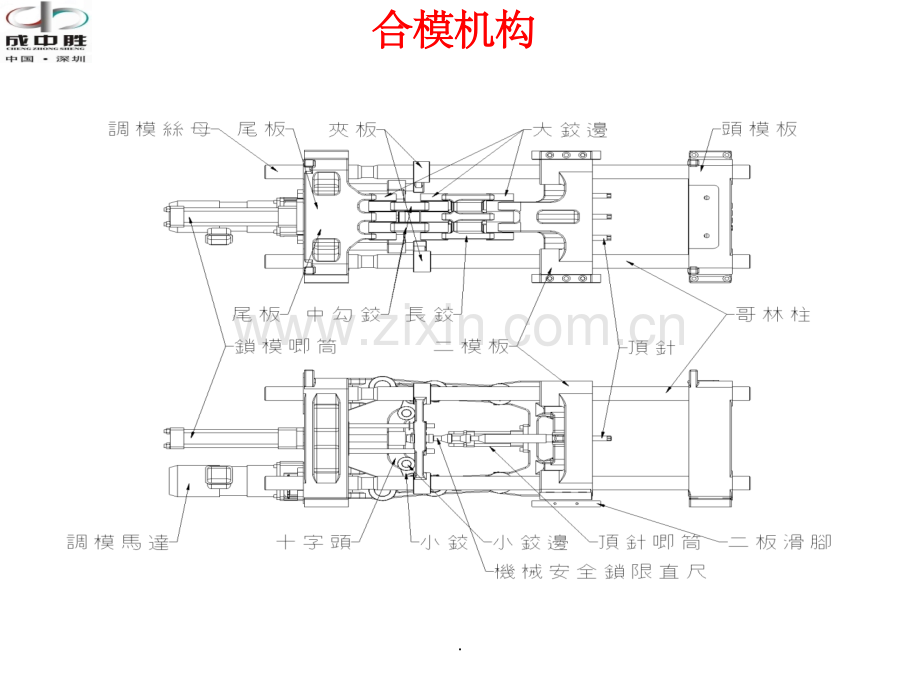

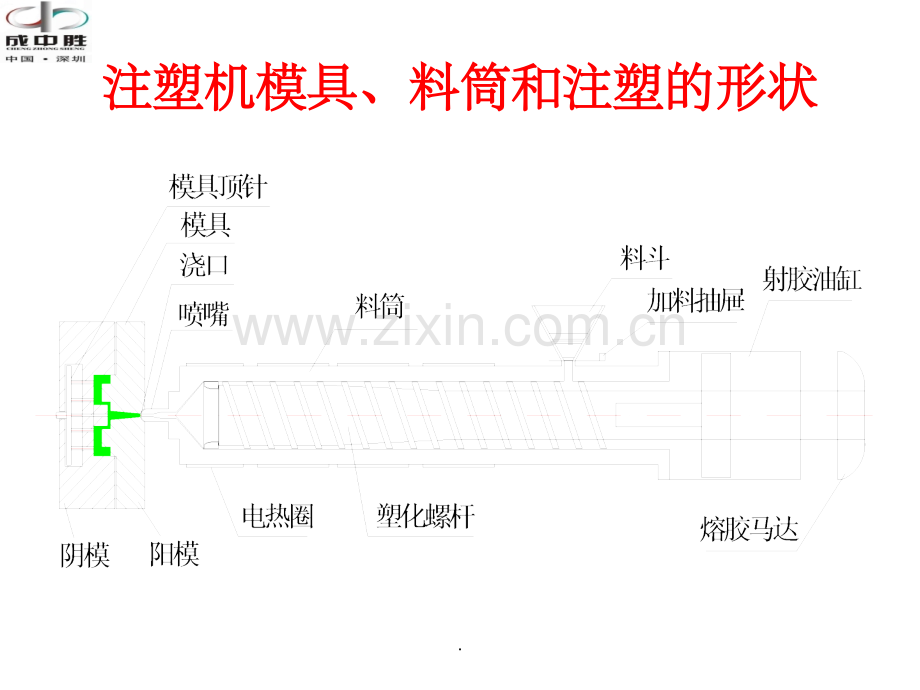

注塑机模具、料筒和注塑的形状注塑机模具、料筒和注塑的形状.合模机构合模机构.射台机构射台机构.塑化组件塑化组件.锁模过程锁模过程 外力推动移动模板进行闭合运动，使模具形成完整模具型腔。高压锁模过程低压锁模过程快速锁模过程固定模板移动模板哥林柱.射台前进过程射台前进过程 外力推动射台向前移动，使射咀口与模具口紧密接触，轴心重合。.射胶过程（一）射胶过程（一）螺杆在推动外力作用下，挤压螺杆头前部的熔融料，使熔体克服喷嘴、模具水口阻力。.射胶过程（二）射胶过程（二）螺杆在推动外力作用下，将螺杆头前部的熔融料，通过喷嘴、水口压射到模具型腔中。.保压冷却过程保压冷却过程 型腔中的熔料开始结晶冷却，经过保压填补，保持产品形状，直到固化完成。.熔胶过程熔胶过程 塑料从料斗加入料筒，由料筒外的发热圈加热，使塑料熔融，螺杆旋转，塑料沿着螺杆槽先前输送并压实。塑料在外加热和螺杆剪切的双重作用下逐渐熔融，均化混色，并推到螺杆头前部，形成均匀的塑料熔体堆积、密实，当到达一定背压压力后，推动螺杆后退，使螺杆头前部形成一定计量的密度均匀的熔融料。.松退过程松退过程 防止熔体自动从射咀口流出，防止脱料水口拉丝，防止污染模具。.（冷却后）开模过程（冷却后）开模过程外力推动移动模板进行开启运动，使模具沿分型线完全拉开，带产品脱离定模。.（开模终止后）顶针过程（开模终止后）顶针过程 外力推动移动顶针板向前运动，使产品从动模型腔中托出，并使产品脱落。.注塑机过程控制流程图.
