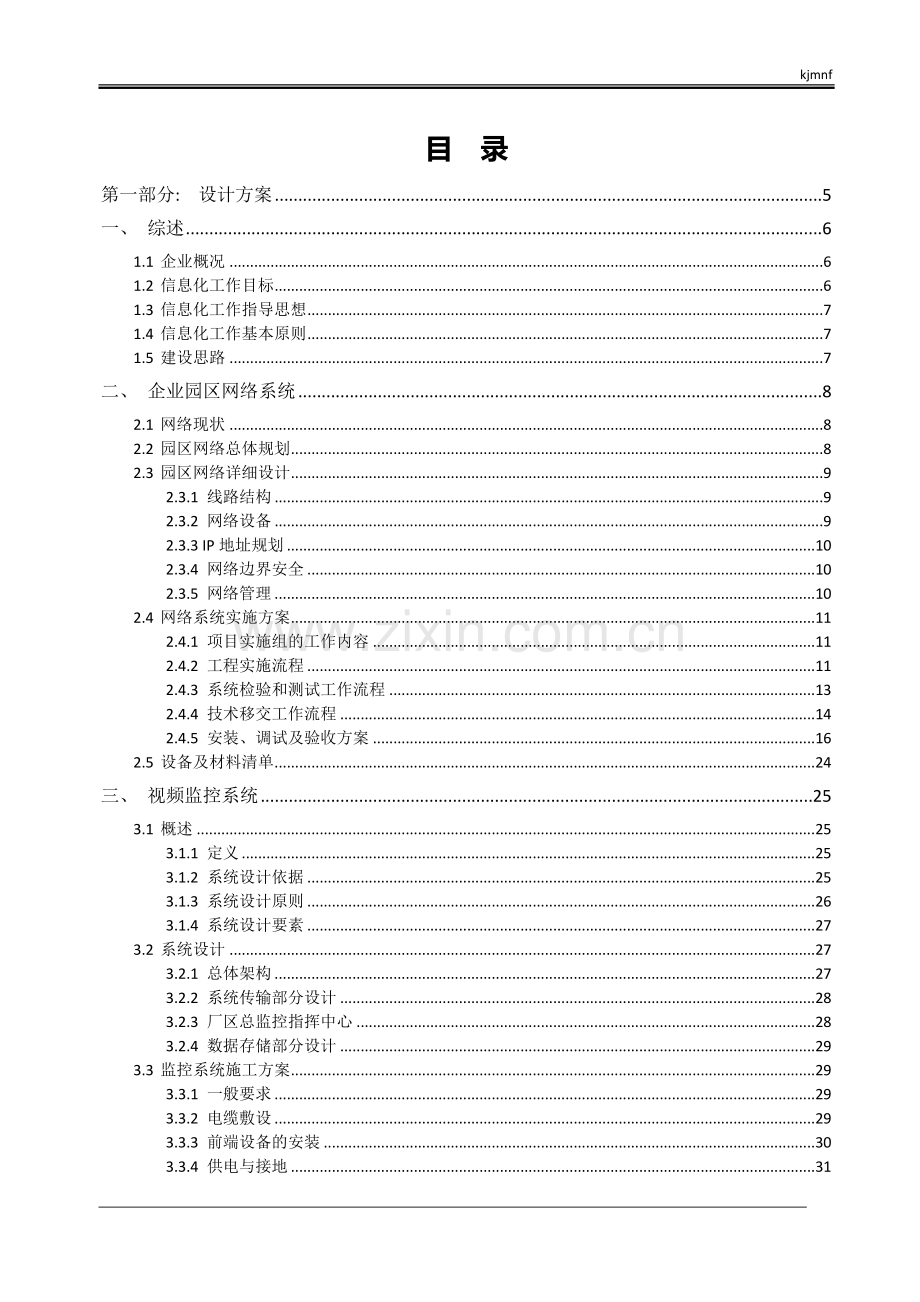

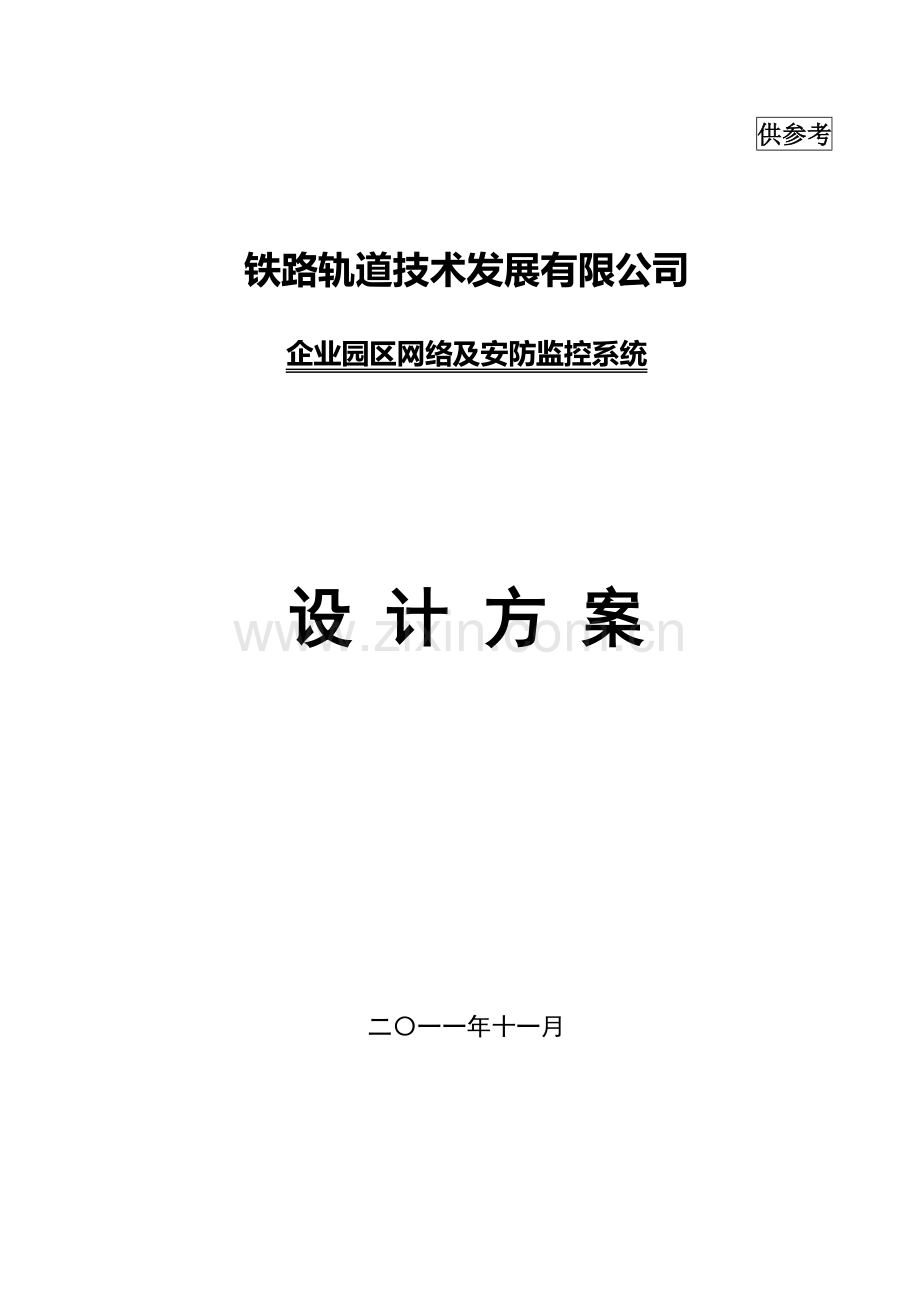

供参考铁路轨道技术发展有限公司企业园区网络及安防监控系统设 计 方 案二一一年十一月kjmnf目 录第一部分:设计方案5一、 综述61.1 企业概况61.2 信息化工作目标61.3 信息化工作指导思想71.4 信息化工作基本原则71.5 建设思路7二、 企业园区网络系统82.1 网络现状82.2 园区网络总体规划82.3 园区网络详细设计92.3.1 线路结构92.3.2 网络设备92.3.3 IP地址规划102.3.4 网络边界安全102.3.5 网络管理102.4 网络系统实施方案112.4.1 项目实施组的工作内容112.4.2 工程实施流程112.4.3 系统检验和测试工作流程132.4.4 技术移交工作流程142.4.5 安装、调试及验收方案162.5 设备及材料清单24三、 视频监控系统253.1 概述253.1.1 定义253.1.2 系统设计依据253.1.3 系统设计原则263.1.4 系统设计要素273.2 系统设计273.2.1 总体架构273.2.2 系统传输部分设计283.2.3 厂区总监控指挥中心283.2.4 数据存储部分设计293.3 监控系统施工方案293.3.1 一般要求293.3.2 电缆敷设293.3.3 前端设备的安装303.3.4 供电与接地313.3.5 监控系统的调试313.4 设备及材料清单33四、 周界报警系统344.1 系统概述344.2 产品选型344.3 产品介绍344.4 安装及使用说明35五、 施工组织设计415.1 编制依据415.1.1 施工组织设计的指导思想415.1.2 编制范围及内容415.2 工程概况425.2.1 工程内容425.2.2 总工期要求425.3 工程实施组织计划435.3.1 项目管理机构的组建435.3.2 施工组织机构445.3.3 施工组织计划455.3.4 项目管理机制475.3.5 施工项目的高效运作机制475.3.6 工程施工准备495.4 质量控制措施515.4.1 施工项目质量控制措施515.4.2 施工项目质量控制具体内容525.4.3 安装工程质量达优的保证措施535.5 安全文明施工555.5.1 安全施工措施555.5.2 文明施工措施585.6 资源配置计划595.6.1 劳动力配置计划595.6.2 设备及材料供应计划605.7 成品及半成品的保护625.8 工程进度计划635.8.1 工程进度安排635.8.2 工程施工进度计划的编制645.9 确保工程进度的措施与方法655.9.1 施工阶段进度目标的确定655.9.2 施工阶段进度控制内容的控制655.9.3 施工进度计划的控制665.10 测试验收方案685.10.1 验收测试内容685.10.2 验收测试方案725.10.3 验收测试方法73第二部分:XXXXX公司简介76一、 河南XXXXX计算机有限公司简介771.1 公司简介771.2 丰富的实施和项目管理经验781.3 培训优势781.4 服务优势791.5 专业的服务保障体系791.5.1 组织机构保障791.5.2 理论保障801.5.3 服务产品801.5.4 如何提供优质的服务产品811.5.5 完善的服务质量监督体系821.5.6 xxxxx服务的价值82二、 典型客户832.1 政府部门及行业客户832.2 企业客户83三、 公司资质及荣誉证书843.1 主要资质843.2 公司荣誉843.3 部分资质文件853.3.1 企业法人营业执照853.3.2 计算机系统集成资质证书（一级）853.3.3 建设部建筑智能化贰级资质证书863.3.4 涉及国家秘密的计算机信息系统集成乙级资质863.3.5 安全技术防范一级资格证书873.3.6 安全生产许可证873.3.7 ISO9000质量管理体系认证证书883.3.8 ISO20000质量管理体系认证证书893.3.9 ISO27001质量管理体系认证证书903.3.10 信息安全服务一级资质认证证书913.4 部分荣誉证书923.4.1 河南省150户服务业重点企业923.4.2 2008年度文化信息资源共享工程建设优秀服务单位923.4.3 高新技术企业认定证书933.4.4 软件企业认定证书933.4.5 中国安防优秀工程企业943.4.6 IT诚信规范单位943.4.7 科技企业证书95第三部分:工程预算96kjmnf（技术文件）第一部分: 设计方案一、 综述1.1 企业概况xxxxx公司成立于 年 月，是由 同 出资成立的，铁路局相对控股的客运专线轨道扣件系统研发、生产、销售企业，主营高速铁路客运专线轨道扣件系统产品的研发和生产。在铁道部“自主研发为主，吸收引进为辅”的政策支持下，携多年研发生产铁路轨道扣件产品的技术优势，成为我国客运专线扣件系统第一批中标企业，也是铁道部客运专线扣件系统联合研发组成员之一，2007年被河南省发改委列为重点企业，2010年被授予高新技术企业称号。公司注册资金1亿元，现有员工300余人，其中专业技术人员35人，共设“五部一室”（制造部、经营部、技术品质部、财务部、企管部、办公室），公司占地面积66000m2，建筑面积29204 m2，建有生产车间2座及5联跨生产车间一座，成品库、高低压配电房、质检中心、质检研发中心、机修车间、食堂、浴室、办公楼各1座，共配备生产设备115台（套）、主要检验设备27台（套）、其他生产辅助设备30余台，可年产客专弹条2000万件，锚固螺栓800万件，螺旋道钉2000万件，T型螺栓2000万件，生产不同型号的产品，可满足3000公里/年的供货能力，还可通过增加模具，生产城市轻轨、地铁用弹条，以及钢铁公司、港口用弹条等产品。公司生产的扣件产品目前已在福厦、甬台温、石武、哈大、太中银等客运专线上使用。1.2 信息化工作目标我们认为，xxxxx企业信息化建设的目标是：在企业园区网络的基础上，建立一个规范、高效、顺畅的企业资源管理信息系统及一个数据共享、管理严密、节约资源的办公自动化系统。运用现代企业管理系统的理念，理顺企业管控模式，不断优化企业核心业务流程，实现业务流程标准化和规范化，建立企业内部统一的信息管理平台。1.3 信息化工作指导思想xxxxx企业信息化建设的指导思想是：以技术信息化为基础，以管理信息化为重点，以提升企业管理水平，增强企业竞争力为宗旨。把企业信息化建设提高到一个新水平，逐步实现企业行政办公移动化、生产过程准时化、管理方式科学化、信息系统网络化、商务运营电子化。1.4 信息化工作基本原则总体规划，分步实施，需求牵引，重点突破，量力而行，循序渐进。1.5 建设思路xxxxx信息化建设主要由六大要素组成：信息数据、标准规范、软件平台、硬件与网络体系、技术人员、组织管理。建设思路为：1) 硬件和网络主要靠采购和安装建立。2) 技术人员靠从实际工作中培养和引进。3) 组织管理靠吸取经验和结合自身工作实践逐步摸索。4) 合适的标准规范是信息数据和软件平台建设的基础。5) 而信息数据获取、软件平台则是最基础和最重要的任务，要靠开发和建设者独立解决。二、 企业园区网络系统2.1 网络现状通过对xxxxx厂区进行实地考察后总结如下：1) 企业尚未建立完整的计算机网络系统，园区内仅有铁通公司敷设的部分线缆；2) 没有独立的数据机房，已有电脑基本处于单机运行状态；3) 以办公楼为中心，向技术中心和（48）车间区各敷设了一根双绞线；4) 办公楼弱电井在一层电梯旁，楼内各房间预留了两个信息点；2.2 园区网络总体规划根据以上网络现状分析后，我们对园区网络重新进行了整体规划，具体如下：1) 在办公楼内设置独立的数据机房，安装核心交换机、数据服务器及边界安全设备；2) 以数据机房为中心，向技术中心、（48）车间区及（13）车间区各敷设一根光缆，并在这三个区域分别安装一台汇聚交换机（或接入交换机）；3) 办公楼各房间两个预留信息点明显不能满足使用需求，可是因办公楼已装修完毕，为了不破坏大楼整体外观，我们考虑可采用以下两种方式解决信息点不足的问题： 在房间内安装一台接入交换机（或HUB），通过有线方式接入； 在房间内安装一台无线AP，通过无线方式接入。2.3 园区网络详细设计企业园区网必须实现以下的功能需求：建设一个通畅、高效、安全、可扩展的企业网络，支撑企业信息系统的运行，共享各种资源，提高企业办公和企业生产效率，降低企业的总体运行费用，网络系统必须运行可靠、稳定。2.3.1 线路结构在办公楼内建立数据中心机房，技术中心、（48）车间区及（13）车间区采用光纤链路接入核心交换，总体架构为千兆核心，百兆交换到桌面。2.3.2 网络设备企业网络现采用10M铁通专线接入到因特网。整个厂区集中联网以后，互联网部分企业统一一个出口访问Internet，保证企业能够控制互联网络的安全。根据企业的网络功能需求和实际的布线系统情况，交换设备包括各汇聚（接入交换机）、核心交换机等。各接入设备建议选择同一品牌的产品，各节点接入交换机通过安装千兆模块实现与核心交换机的千兆互连，核心交换机需要具有高速交换、高背板带宽的能力。网络设备必须在技术上具有先进性、通用性，必须支持SNMP管理、维护。网络设备应该满足企业计算机设备的高速接入，应该具备未来良好的可扩展性、可升级性，保护用户的投资。网络设备应该选择拥有足够实力和市场份额的厂商的主流产品，同时设备厂商必须要有良好的市场形象与售后技术支持。2.3.3 IP地址规划企业园区网建议使用私有的B类IP地址。IP地址分配原则如下：使用IPv4地址方案。使用私有IP地址空间： 位置IP地址段（示例）办公楼172.16.10.0/21技术中心172.16.20.0/2113车间172.16.30.0/2148车间172.16.40.0/21各IP地址段为8个C段地址，可根据实际情况在分得的地址段基础上进行更细的划分。2.3.4 网络边界安全在互联网出口处部署一台百兆防火墙，配置相应的安全策略，以实现企业网络的边界安全防护。2.3.5 网络管理建议全网统一部署网络管理软件，开启设备SNMP功能，全网实时监控，方便管理。2.4 网络系统实施方案2.4.1 项目实施组的工作内容在项目领导小组的指导下，实施小组成员在施工前深入地对技术方案和甲乙双方合同条款认真熟悉，由此制定“项目管理及进度计划”、“工程实施方案”、“系统测试和验收方案”等，并且提出对用户的技术移交方案，汇总技术资料，安排培训课程、培训时间等。“工程实施方案”包括工程总体要求、工程设计和项目管理及进度计划等。工程设计包括对安装场地环境的检测、实施方案中网络设备的物理分布、设备的配置情况统计（机箱、模块）、安装设计、物理连接（模块端口到端口的对应）设计等。项目管理及进度计划包括工程实施各个阶段的工作任务、人员安排、日程安排、阶段小结等内容。“系统测试和验收方案”包括确定测试大纲和测试标准、对系统所有设备自检测试、网络连通性测试、全程测试、健康测试等，方案提供了建设一个健康网络的实现途径。下面对“项目实施小组”的各个专项小组工作流程一一说明和描述。2.4.2 工程实施流程工程实施小组的成员大都是参与许多重大工程项目的资深专家和工程师，他们有着丰富的工程管理和实践经验，并具备各厂商的工程师认证资格。工程实施小组主要任务可以概括如下：1) 审核、分析网络设计方案；2) 技术人员的调度、安排；3) 项目的进度控制；4) 项目中设备的检验、安装、调试；5) 项目中设备的测试；6) 网络的全面测试；7) 项目实施过程中的各类技术文档；8) 向用户移交技术文档9) 用户的现场培训；以下为施工作业流程图：实施小组根据项目合同要求、技术设计方案，制定实施计划。在合同设备进场之前，协助管理小组，首先对机房环境作出全面的勘测，包括机房设备供电系统、接地系统（静电和对地电阻）、温度和湿度、空气洁净度等指标，若未达到设备的要求，和甲方用户协调，对机房环境作出调整，直至达标。按照工程进度，设备到货进场，实施小组协同质量管理组和设备保障组对到货设备进行开箱检验，检验合格通过后，进入设备现场安装阶段。现场安装工程师依据设备安装设计中的安装手册和设备功能表、设备连接图等，进行设备的独立安装、调试以及局域网、局域网的连接和全面联合调试。这一阶段的工作将实现网络物理层的连通性，是全局网络安装调试的重点。2.4.3 系统检验和测试工作流程质量管理小组依据甲乙双方签订的合同和技术设计方案，质量管理小组协同工程实施小组制定质量检测计划和系统全面测试方案，对设备安装现场进行勘测，评定是否达标，对到货设备进行检验和验收，提交“设备到货验收报告”，协助品管部门（本项目为质量保证组）进行退换。在工程实施小组完成全局网络系统的安装、调试后，依据测试方案，共同对系统进行测试，包括设备自检（设备到货，进场时已完成）连通性测试。网络各项服务指标的测试，网络全程测试以及网络健康网络的安全性测试，并向项目领导小组和甲方用户提交各项测试报告。设备的检测和系统的测试，为下一步系统开通试运行提供保证。下图是质量管理工作流程图：2.4.4 技术移交工作流程技术移交小组依据合同和技术方案，制定技术移交计划。对设备到货，安装调试、系统测试等工程项目建设过程中产生的相关技术文档、报告，以及甲乙双方往来函件进行汇编，形成各类文档资料，它们包括：1) 系统设计文档 系统总体设计 系统详细设计 系统配置设计2) 系统实施文档 安装实施计划 安装实施方案3) 系统测试文档 测试方案 测试报告4) 系统验收文档 验收报告 竣工资料5) 运行维护文档 系统维护管理方案 系统日常维护手册6) 培训文档 培训计划 培训方案 培训资料同时，可根据合同及甲方要求，制定培训计划，安排培训课程。以下为技术移交工作流程：2.4.5 安装、调试及验收方案2.4.5.1 安装环境检查在项目开始后，我公司将利用3天左右的时间完成对设备安装现场的督导工作，其中包括对设备安装现场的准备工作进行指导，形成设备安装现场的验收报告，以明确设备安装现场是否已经满足设备安装条件。在项目开始后一周内，我公司将负责向有需要安装网络设备的各级机构分发有关设备安装环境需求报告，这样，业主将有充分的时间做安装现场的环境准备工作。在得到业主已完成设备安装现场环境准备的书面通知之后，我公司将派送富有经验的工程师对具体安装现场进行督导和验收，以确保设备到货之后能够顺利进行安装。设备安装现场的验收和督导包括对现场所有与设备安装有关的环境进行测试和验收。根据我公司实施大规模网络系统的经验，下述环境因素较重要：l 现有传输网络结构和接口l 现有缆线布局和配线排布局l 设备安装地建筑物强度l 电路设备状况l 机架空间和可利用机架状况l 电源能力和地线排布局l 业主对设备安装所能提供的具体支持（设备支持、人力支持、管理支持、技术支持，等等）l 具体设备安装构想和方式2.4.5.2 设备到货验收在此项目的实施过程中，我公司首先会对将要安装的设备进行到货验收，确保设备的完整性及可用性后再进行下一步的工作。设备到货验收包括以下几方面：1) 设备签收内容：检查设备型号、数量标准：甲方提供的设备清单参与：使用单位、建设单位、实施单位、监理单位设备签收完毕：我公司向甲方提供设备签收单2) 设备验收内容：检查设备包装、外观、硬件配置、随机资料等标准：甲方提供的设备清单、设备厂商的相关资料参与：使用单位、建设单位、实施单位、监理单位设备验收完毕：我公司向甲方提供设备验收单3) 设备自检内容：检查设备加电自检的相关信息标准：厂商的相关资料测试仪器：计算机参与：建设单位、实施单位设备自检签收完毕：我公司向甲方提供设备自检报告2.4.5.3 设备安装调试(1) 工作内容设备到货验收结束后，我公司将开始进行设备的安装工作，此工作包括以下内容：l 自系统安装调试工作开始，我公司将按照招标单位现场工程师的要求进行设备安装、测试、诊断。l 在实际实施前提交开工申请报告，经用户同意方可进行实际实施。调试的原始记录经各方签字后作为验收的文件之一。l 我公司负责在项目验收时将系统的全部有关技术文件、资料、及安装、测试、验收报告等文档汇集成册交付项目单位。l 我公司负责提供的所有设备安装以及内部网络连线，负责设备电源模块至同机房电源分配设备的电力线引接。l 我公司负责对施工地点进行现场勘察，提供工程施工设计和相关安装资料,并负责指导招标单位人员掌握和使用这些技术资料，保证施工进行。l 安装调测时使用的工具、设备由我公司提供, 通用工具由用户单位协助解决。l 设备调试由我公司负责, 并提出设备调试的内容、项目、指标和方法,并提供相应的仪器和工具,我公司负责对用户单位的技术人员提出的问题作出解答并提供现场培训。对调试进行详细记录,系统调试结束后,由我公司技术人员签字后交给用户单位验收。安装、调试、参数配置内容如下：步骤内容一检查现场环境，准备必要的网络线路和电源线路，提交开工申请报告，等待甲方批准二根据系统实施方案确认当前系统安装的实施步骤及安装过程中一旦出现问题时的系统回退步骤三备份现场已运行设备的配置参数、系统软件四按照设备制造商技术文件要求，确有必要时，对已运行设备的系统软件进行升级以保证原设备与新增加设备共同运行所需系统软件具有良好的一致兼容性。否则，进入步骤五五带电插入新增加设备，验证设备运行状态是否正常。六在步骤五正确无误后，重新启动设备，记录设备自检信息，验证设备运行状态。七如执行过步骤四，则对原配置参数进行恢复，并验证设备工作是否正常。否则，进入步骤八。八按照甲方安装现场工程师要求，进行新增加设备的参数配置。九验证步骤八中完成的配置是否正确无误，并验证每个端口是否工作正常，并可以按照甲方安装现场工程师要求进行系统测试。十记录新增加模块对应的产品序列号十一备份现场已运行设备的配置参数、系统软件十二提交工作报告(2) 设备的现场安装我公司将负责对合同中所提到的所有设备及软件进行安装。1) 硬件安装在完成设备安装现场的督导和验收之后，根据工程进度计划，设备将开始逐步抵达相应的设备安装地。我公司根据以往实施网络工程的经验，设备的硬件安装也将依次进行，以便缩短硬件安装时间。在设备上电以前，机柜需要按照设计要求到位。设备的电源配置将根据预先验收的现场电压进行调整。机柜内所有冷却系统必须正常运转。在此基础上，设备上架连线。2) 软件安装现场工程师将确认软件版本和固件程序的版本，同时确保与前期已安装过的节点设备在软件版本和固件程序版本上的一致性。如果需要，可以通过电子下载的方式使整个网络系统在软件版本上保持一致。3) 参数配置为了确保设备安装的顺利和按时，我公司将对安装现场所有需要与合同设备端接的电缆以及接口进行测试，并对布线达成协议，其中包括：l 双方同意的终端点的具体位置；l 所有配线排的物理布线图；l 所有电缆终端器的测试；l 利用仪器对所有相关电缆进行100%测试；所有测试结果将做为现场安装的参考技术资料，并由双方签字。4) 现场故障维修如果设备在现场安装的过程中出现故障，我公司的现场工程师将和业主的工程师一起对故障设备进行维修，使之恢复正常。和业主的工程师一起对设备故障进行维修可以使这些工程师在我公司现场工程师的帮助下逐步具备现场维修的实际经验。2.4.5.4 节点测试与验收在每一个节点完成设备安装之后，我公司的现场工程师将和业主的技术人员一起进行节点的测试验收工作。这样，业主的技术人员就可以顺利接手该节点的工作。在完成设备安装之后，我公司将为项目提供一整套设备测试程序。该测试程序不但用于设备验收测试，而且做为系统初验的附属技术文件。该程序的基本步骤如下：上电后，系统诊断程序将对系统中的每一个功能模块进行诊断。冗余测试包括对控制处理器系统、电源系统、以及系统背板的测试。这些测试将用来保证整个设备在冗余和骨干模块上完全符合合同规定的功能。模拟断电将是测试设备配置的一个内容，以证明整个设备具有自恢复功能。系统实施的同时，即可进行网络节点的测试工作，届时我公司技术人员会与用户的有关技术人员一同对网络节点进行一系列的测试来保证网络的确实可行性。最终会向甲方提交各项测试的报告。(1) 测试标准l 网络工程测试标准l IEEE802.3zl IEEE802.3abl IEEE802.1Ql IEEE802.12 l IEEE802.10l ISO/IECJTCI/SC25/WG3l 中国工程建设标准化协会标准等(2) 网络测试原则l 由点到面；l 先局域网后广域网；l 先连通后优化；l 每步安装测试前，必须明确任务、分工，一般要有详细文字说明(如填制表格、画示意图等)，每步安装测试须经双方认可才能进行；不可因争时间，而放过忽视安装测试中的难点、疑点，遇有难点、疑点应作好记录，针对问题，进行讨论解决，或与有关公司、部门积极联系；l 每步安装测试须建立详细档案(现场记录、报告等)；l 安装测试应尽量减少对现有运行网络的影响；l 测试应尽可能量化；l 参加人员应明确任务，保证质量，深入研究，相互帮助，共同进步。2.4.5.5 系统验收经过上述的安装、调试及测试后，此网络已完全可以为用户提供服务，随后我公司技术人员将与甲方有关人员一起对此项目进行验收。其中包括：网络物理连接验收、网络逻辑配置验收、网络功能验收、网络性能验收、文档验收、专家组验收。验收完毕后向甲方提供最终验收报告。详细内容如下：n 网络物理连接验收内容：检查设备是否摆放到位、是否完成物理连接、线路是否畅通标准：按照网络设计方案中规定条例测试仪器：计算机，FULCK DSP-100参与：使用单位、建设单位、实施单位、监理单位n 网络逻辑配置验收内容：检查设备的逻辑配置是否正常标准：按照网络设计方案中规定条例及厂商相关资料测试仪器：计算机参与：使用单位、建设单位、实施单位、监理单位n 网络功能验收内容：检查网络应用及相关功能是否实现、是否使用正常标准：按照网络设计方案中规定条例及厂商相关资料测试仪器：计算机及相关软件参与：使用单位、建设单位、实施单位、监理单位n 网络性能验收内容：检查网络性能是否达到设计要求标准：按照网络设计方案中规定条例及厂商相关资料测试仪器：计算机、网络测试软件参与：使用单位、建设单位、实施单位、监理单位n 文档验收内容：检查文档是否齐全标准：按照网络设计方案中规定条例测试仪器：无参与：使用单位、建设单位、实施单位、监理单位n 专家组验收内容：专家组对网络进行验收标准：按照网络设计方案中规定条例测试仪器：无参与：建设单位、实施单位当整个网络系统进入试运行期，我公司将向业主提供行之有效的技术支持以确保整个网络的稳定运营。在此同时，我公司将通过这些具体的技术支持帮助业主的操作人员熟悉和掌握这些设备与技术。另外，做为选项，我公司还可以向业主提供其它技术支持，以提高整个网络系统的运行效能。系统试运行期对整个网络系统而言是一个非常重要的时期。在此期间，由于多种因素的影响，可能会出现一些意想不到的设备问题和人为故障，而这些问题一般在系统开始运行时不会马上出现，而且许多技术问题是和技术人员的具体操作有关。系统试运行期对业主的技术人员而言是逐步熟悉和掌握我公司所提供的新设备和新技术的重要时期。在系统试运行期间，我公司将提供必要的现场技术支持，并尽全力帮助业主的技术人员解决有关技术问题。同时通过定期维护以避免设备故障的发生。另外，我公司将帮助业主的技术人员提高他们的技术水平，以便通过他们的努力使业主项目组的运行更加高效。在通过三个月的系统试运行而无重大设备故障的情况下，我公司将和业主项目组一起进行系统终验。2.5 设备及材料清单名称数量配置建议品牌核心交换机1台千兆交换机，至少具有4个千兆光口及24个千兆电口H3C、华为、中兴汇聚（接入）交换机3台百兆交换机，配置千兆光纤模块H3C、华为、中兴集线器百兆，按需配置D-Link、TP-Link无线路由器按需配置D-Link、TP-Link网络管理系统（可选）1套综合网络管理系统，支持多种设备管理，实时流量显示网络管理服务器（可选）1台浪潮、IBM、HP6芯室外光缆实地测量视距离采用单模或多模三、 视频监控系统3.1 概述3.1.1 定义本系统的设计以现有已颁布的安全防范国家标准、行业标准等规范性文件为主要依据，同时兼顾甲方的具体要求和特点。 中心控制室指用于对视频安防监控系统进行集中管理与监控的室内空间。 分控室指用于对视频安防监控系统进行区域性监控的室内空间。 管理中心指用于对视频安防监控系统实施管理的软件系统。 监控中心指用于实现视频安防监控系统服务器功能的软件系统。 控制中心指用于实现视频安防监控系统客户端功能的软件系统。3.1.2 系统设计依据系统规划设计建设应依据并达到下列（或超过）中华人民共和国或行业现行的工程建设标准、规范的要求。 智能建筑设计标准 GB/T50314-2007 防盗报警控制器通用技术条件GB12663-90 安全防范系统通用图形符号 安全防范工程技术规范（GB50348-2004） 安全防范工程程序与要求GA/T75-94 民用闭路监视电视系统工程技术规范GB02198-94 视频安防监控系统技术要求GA/T 367-2001 其他相关建筑设计文档和系统需求说明文档。3.1.3 系统设计原则本安全防范智能监控系统建设的总体目标：建立一套能够适应安全防范管理业务整体需求的现代化的安防管理平台/系统，在系统、设备等方面统一、集中管理，实现以下目标：对厂区出入口、厂区主要道路及车间生产线、库房等需要进行监看、监控图像储存等的区域实施实时视频监控，利用智能视频分析设备对监控点的视频信号进行实时分析理解，通过该系统，各监控站点的监控内容以实时采集的视频数据文件方式传输给监控中心，智能分析结果呈现在中心的显示终端上便于及时发现问题并在第一时间加以妥善处理，为管理决策提供信息依据，有效地增强系统的预警能力，提高系统的防范能力，提高管理效率和水平。按照厂区管理规范化、现代化、科学化的要求，安防系统设计体现以人为本的精神，坚持安全可靠性、技术先进性、经济实用性等原则，建成一个集视频图像技术、计算机网络技术、现代通信技术于一体的综合管理系统。1、安全可靠性：系统规划设计应符合国家、行业和公安部门有关安全技术防范要求，统筹物理安全、网络安全、边界安全、系统安全、应用安全等安全技术平台，确保系统长期安全稳定运行。2、技术先进性：充分考虑安防领域技术的发展和系统的生命周期，参考目前安防设备的发展水平，选用符合国际规范和服务标准要求的最新技术和成熟成果，系统设备具有技术先进性和扩容性，以满足长远发展的需要，为后期建设扩展预留空间。 3、经济实用性：在确保系统性能有效、稳定可靠的基础上，考虑系统技术先进性的同时，充分考虑使用要求，使系统的功能尽可能的完善并充分加以利用。并根据实际需要选择最优性能价格比和具有扩充能力的主流产品，系统之间考虑资源的共享性，最大限度地降低系统造价和运行费用。4、标准开放性：系统设计与设备选择应遵循标准化与开放性原则，应考虑与已有其它系统之间的兼容，做到统一标准，统一接口，统一平台，统一管理，实行互通互联，资源共享。3.1.4 系统设计要素本系统规划设计的规模为40个监控点。具体摄像机类型、数量和分布位置经实地勘查后确定（见以下“点位部署表”），每台摄像机的具体设置位置见“设计图纸”。位置摄像机类型/数量备注枪机球机厂区门口3道路63停车场1车间1310办公室1（电梯半球）1技术中心2（半球）合计2515视频安防监控系统：现场监控点、通讯线缆、中心控制室与厂房分控室等几个部分。现场监控点：主要包括摄像机、防护罩、安装支架、云台和解码器等设备，分布在室内及室外各监控区域。通讯线缆：现场摄像机电缆，到现场摄像机电缆由现场摄像机敷设到分控室（中控室），采用SYV75-5同轴电缆，摄像机电源采用RVV2x1.5电缆，采用就地取电方式。中心控制室：包括矩阵主机、硬盘录像机、监视器（电视墙）等设施。是视频监控管理系统管理监控中心。分控室：在生产厂房区域及门卫室各设置一个分控室，安装PC机及监视器等设备。3.2 系统设计3.2.1 总体架构系统采用三级架构，分为前端各监控接入点、分控中心、厂区总监控中心三部分，前端各监控接入点考虑采用球型摄像机或枪型摄像机，将本区域内的视频信号在中心通过监控网络向厂区总监控指挥中心传送。厂区监控指挥中心主要部署矩阵主机、硬盘录像机、电视墙等设备实现对系统内所有软硬件资源的调配和鉴权管理，电视墙集中视频监看等功能。3.2.2 系统传输部分设计3.2.2.1 监控点至总控室部分设计视频及控制信号传输设计：将前端监控点划分为3个区域，从总控室至各个区域敷设3条光纤，末端连接视频光端机，监控点通过视频电缆接入视频光端机；中心控制室通过视频电缆接入硬盘录像机及矩阵主机。前端设备电源供应设计：前端监控点电源采用就地取电方式，在监控接入点安放摄像机电源适配器对前端设备供电。3.2.2.2 分控室至总控室网络系统设计分控室配置12台PC机，通过厂区局域网接入总控室，工作人员利用PC机完成本地监控，可实现实时监控、录像回放等基本功能。3.2.3 厂区总监控指挥中心厂区总监控指挥中心部分主要负责厂区内的视频资源的调配管理，集中备份存储，及电视墙图像集中显示功能。3.2.4 数据存储部分设计在本方案中配置使用硬盘录像机是为了对前端接入球形摄像机与枪机的重要监控点进行集中存储，以保证重点监控点的录像资料平均可以保存30天以上。目前系统总的监控点数为40个左右，需要中心存储的重要监控点数目约为40个。在中心控制室部署3台16路硬盘录像机以实现37个监控点的接入及存储。分控室和中心控制室通过厂区局域网进行连接，分控室可通过网络对总控室的视频资料进行调取。3.3 监控系统施工方案3.3.1 一般要求(1) 施工现场必须设一名现场工程师以指导施工进行，并协同建设单位做好隐蔽工程的检测与验收。(2) 视频监控系统工程竣工时，施工单位提交下列图纸资料： 工程竣工图。 设计更改文件。3.3.2 电缆敷设(1) 必须按图纸进行敷设，施工质量应符合电力工程电缆设计规范的要求。(2) 施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时应提前清除。(3) 根据设计图纸要求，选配电缆，尽量避免电缆的接续。必须接续对应采取焊接方式或采用专用接插件。(4) 电源电缆与信号电缆应分开敷设。(5) 敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。(6) 远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。(7) 有强电磁场干扰环境(如电台、电视台附近)应将电缆穿人金属管，并尽可能埋入地下。(8) 电缆穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。(9) 管线两固定点之间距离不得超过1.5m。(10) 电缆应从所接设备下部穿出，并留出一定余量。(11) 在电缆端作好标志和编号。3.3.3 前端设备的安装(1) 基本要求按安装图纸进行安装。安装前应对所装设备通电检查。安装质量应符合电气装置安装工程及验收规范的要求。(1) 支架、云台的安装检查云台转动是否平稳、刹车是否有回程等现象，确认无误后，根据设计要求锁定云台转动的起点和终点。支架与建筑物、支架与云台均应牢固安装。所接电源线及控制线接出端应固定，且留有一定的余量，以不影响云台的转动为宜。安装高度以满足防范要求为原则。(2) 摄像机的安装安装前应对摄像机进行检测和调整，使摄像机处于正常工作状态。摄像机应牢固地安装在云台上，所留尾线长度以不影响云台(摄像机)转动为宜，尾线须加保护措施。摄像机转动过程尽可能避免逆光摄像。室外摄像机若明显高于周围建筑物时，应加避雷措施。在搬动、安装摄像机过程中，不得打开摄像机镜头盖。安装固定摄像机时，可参考以上要求。3.3.4 供电与接地(1) 测量所有接地极电阻，必须达到设计要求。达不到要求时，可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。(2) 系统的防雷接地安装，应严格按设计要求施工。接地安装最好配合土建施工同时进行。3.3.5 监控系统的调试(1) 基本要求电视监控系统调试应在系统施工结束后进行。电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。具备调试所用的仪器设备，且这些设备符合计量要求。检查施工质量，做好与施工队伍的交接。(2) 调试前的准备工作电源检测。接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。线路检查。检查各种接线是否正确。用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0.5M；用500V兆欧表对电
