帕萨特b5-01n常见故障诊断--毕业论文设计.doc

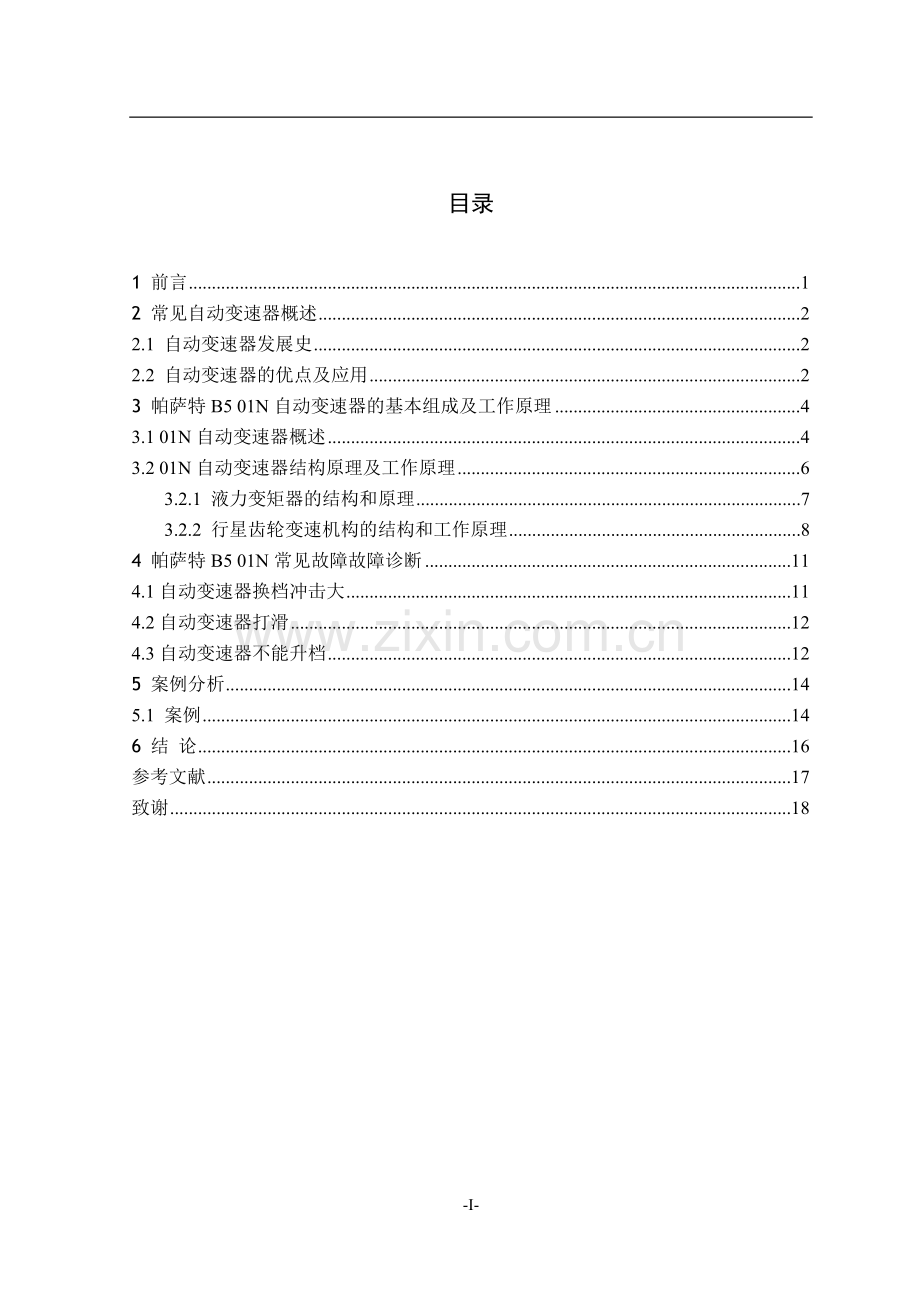

目录1 前言12 常见自动变速器概述22.1 自动变速器发展史22.2 自动变速器的优点及应用23 帕萨特B5 01N自动变速器的基本组成及工作原理43.1 01N自动变速器概述43.2 01N自动变速器结构原理及工作原理63.2.1 液力变矩器的结构和原理73.2.2 行星齿轮变速机构的结构和工作原理84 帕萨特B5 01N常见故障故障诊断114.1自动变速器换档冲击大114.2自动变速器打滑124.3自动变速器不能升档125 案例分析145.1 案例146 结 论16参考文献17致谢18-I-1 前言汽车变速器是为解决发动机输出的转速和转矩与车辆驱动所需的转速和转矩之间的矛盾而设立的。车辆行驶性能的好坏，不仅取决于发动机，而且在很大程度上还依赖于变速器以及变速器与发动机的匹配。随着汽车工业的迅速发展，汽车保有量以惊人的速度增长，汽车对人的生活有了很大的影响，人们对汽车的要求也越来越高。要求汽车快捷、舒适、安全、可靠、低油耗和低排放。采用自动变速器，实现自动换档是提高汽车舒适性、安全性、使用性能和降低排气污染的有效措施。尤其是以机械系统为主的汽车底盘部分正发生着巨大的变化，特别是电子控制技术在汽车工业中的广泛应用，使得汽车底盘技术越来越复杂，正朝着电子化、智能化方向发展。本文通过以帕萨特B5车型为例对自动变速器的结构与原理，对变速器常见故障进行分析，结合维修实际给出整断方法，并对其故障进行诊断分析，并结合案例找出相应的解决的方法。-18-2 常见自动变速器概述 2.1 自动变速器发展史 世界上第一台用于大规模生产的的全自动变速器是通用公司在1940年代生产的Hydra-Matic，这台变速器使用液力耦合器（而不是液力变矩器）和三排行星齿轮提供四个前进档和一个倒档。Hydra-Matic最初被装于奥兹莫比尔，而后凯迪拉克和庞蒂克也采用了这种变速器。 自动变速器最重要的改进是在二战期间，别克公司为坦克开发了液力变矩器，到1948年，这种液力变矩器与其它部件结合成为液力变速器而定型成为现在通用的自动变速器。 1968年法国雷诺公司率先在自动变速器上使用了电子元件。20世纪70年代，美国每年生产的600万800万辆轿车中，自动变速器的装备率已超过90%。 2.2 自动变速器的优点及应用(1) 自动变速器的优点自动变速器取消了传统的离合器片与离合器压盘，取而代之的是液力变矩器，其优点是通过自动变速器的油液传递发动机传出的动力，这样即使在车辆怠速挂档后也不会熄火，而且发动机的动力平缓地传递给变速器。另外，它可以实现在前进档位下的自动变档，即根据车辆的负荷以及车速的变化增减档，减少了人为换档的工作量，使人们在城市拥挤的交通状况下享受到轻松的驾车感受。(2)自动变速器的应用液压控制式自动变速器这是一种利用车速和加速踏板踏入量之间的关系决定传动比，通过油压控制机构进行自动控制的变速器。常用的液压控制式自动变速器一般由液力偶合器或液力变矩器、液压操纵系统和行星齿轮传动系统组成。 液力变矩器虽然能在一定范围内无级地改变扭矩比，但由于它存在着变扭能力与效率之间的矛盾，目前应用的液力变矩器一般变扭系数都不够大，难以满足汽车使用要求，故在高级轿车上，广泛采用的是液力变矩器与齿轮式变速器联合组成液力机械式自动变速器。与液力变矩器配合使用的齿轮式变速器有行星齿轮式变速器和固定轴线式齿轮变速器两种。国产红旗牌高级轿车上采用的就是液力变矩器与行星齿轮式变速器联合的液力机械式自动变速器，它由一个四元件的综合液力变矩器与可以自动换档的两个行星齿轮变速器所组成。电子控制式自动变速器常规的汽车自动变速器中锁止式液力变矩器均靠液压传动，但随着电子技术在汽车上的推广应用，采用微型电子计算机等装置作为自动变速器的液压控制装置，再用某些液压控制装置对变速器换档机构进行操纵控制，这样不仅使换档时间更加精确、换档更加平稳，而且操纵自如灵活：另一方面可以使变速档尽量与驾驶员的意愿相结合；其次采用电子控制，通过选择适合行驶状态的最佳传动比，可以提高汽车的动力性，提高乘坐的舒适性，并与发动机控制相结合，相应提高燃油的经济性。电子控制式自动变速器是利用油压回路的电磁线圈通电和断电，来控制变速器的变速定时及变速时的过渡特性。电子控制系统主要有：变速点控制、自锁控制、变速时过渡特性控制、油压控制、变速时锁止控制等。在电子控制式自动变速器中，由车速传感器和节流阀开度传感器将车速和节流阀开度转换成电信号后，作为电子控制装置电控单元的输入信号，经变速器中的电控单元计算处理后，再适时输出信号给电磁阀，利用这些电磁阀来控制油压回路。显而易见，液压控制式自动变速器与电子控制式自动变速器的不同之处在于，利用电子技术检测方式和对油压的控制方式上，电子控制式自动变速器是采用传感器来检测车速和节流阀开度，利用电子技术对电磁阀进行控制，从而实现对汽车自动变速器进行更迅速、适时和更精确的控制。3 帕萨特B5 01N自动变速器的基本组成及工作原理3.1 01N自动变速器概述 01N型自动变速器的机械结构部分主要由1个行星齿轮组、3个离合器、2个制动器及1个单向轮组成。其中行星齿轮组是由1个小太阳齿轮、1个大太阳齿轮、3个短行星齿轮、3个长行星齿轮、行星齿轮架及齿圈组成。变速器在工作时，阀体通过油压控制离合器、制动器的动作，以完成液力变矩器和行星齿轮组之间的动力传输。自动变速器的厂牌型号很多，外部形状和内部结构也有所不同，但它们的组成基本相同，都是由液力变矩器和齿轮式自动变速器组合起来的。常见的组成部分有液力变矩器、行星齿轮机构、离合器、制动器、油泵、滤清器、管道、控制阀体、速度调压器等，按照这些部件的功能，可将它们分成液力变矩器、变速齿轮机构、供油系统、自动换挡控制系统和换挡操纵机构等五大部分。01N型自动变速器由液力变矩器、行星齿轮变速机构、液压系统、电子控制系统以及换档操纵机构等组成。(1)液力变矩器液力变矩器位于自动变速器最前端，安装在发动机飞轮上，它的作用是将发动机的动力传递给自动变速器中的齿轮变速器，并具有一定的增矩作用。液力变矩器主要由泵轮、涡轮、导轮及带扭转减振器的锁止离合器组成。液力变矩器的泵轮与发动机相连，转速与发动机一样，涡轮与变速器输入相连。液力变矩器以液力来传递动力，它的工作原理是：发动机工作时带动变矩器泵轮旋转，旋转的泵轮带动工作液随之旋转，旋转的工作液产生离心作用流向外缘，冲向涡轮，并由涡轮内缘通过导轮流回泵轮，如此循环，工作液即推动涡轮旋转，将动力传递给涡轮。(2)行星齿轮变速器机构行星齿轮变速器主要包括行星齿轮机构、离合器、制动器和单向离合器。离合器和制动器以液压方式控制行星齿轮机构元件的旋转，而单向离合器则以机械方式对行星齿轮机构元件进行锁止。片式离合器和盘式制动器是由滑阀箱通过液压控制。离合器1用于驱动小太阳轮，离合器2用于驱动大太阳轮，离合器3用于驱动行星齿轮架，制动器1用于制动行星齿轮架，制动器2用于制动大太阳轮。行星齿轮机构行星齿轮机构是自动变速器的重要组成部件之一，主要由大太阳轮、小太阳轮、长行星齿轮、短行星齿轮、内齿圈、行星架元件组成。大、小太阳轮采用分段式结构，使3档到4档的转换更平顺。短行星齿轮与长行星齿轮及小太阳轮啮合，长行星齿轮同时与大太阳轮、短行星齿轮及啮合齿圈，动力通过齿圈输出。行星齿轮机构是实现变速的机构，速比的改变是通过以不同的元件作主动件和限制不同元件的运动而实现的。在速比改变过程中，整个行星齿轮组还在运动，动力传递没有中断，因而实现了动力换挡。离合器离合器的作用是连接轴和行星齿轮机构的旋转元件。01N型自动变速器中所用的离合器为湿式多片离合器。它由离合器鼓、离合器活塞、回位弹簧、钢片、摩擦片、花键毂等组成。离合器鼓是一个液压油缸，鼓内有内花键齿圈，内圆轴颈上有进油孔与控制油路相通。离合器活塞为环状，内外圆上有密封圈，安装在离合器鼓内。交错排列的钢片和摩擦片统称离合器片，均使用钢料制成，但摩擦片的两面烧结有铜基粉末冶金摩擦副。为保证离合器接合柔和及散热，离合器片浸在油液中工作，因而称为湿式离合器。钢片带有外花键齿，与离合器鼓的内花键齿圈连接，并可轴向移动。摩擦片则以内花键齿与花键毂的外花键槽配合，也可作轴向移动。花键毂和离合器鼓分别以一定的方式与变速器输入轴和行星排的某个基本元件相连，与输入轴相连的通常为主动件，而另一个则是从动件。当液压油经油道进入活塞左面的液压缸时，液压作用力便克服弹簧力使活塞右移，将所有离合器片压紧，离合器接合，与离合器主、从动部分相连的输入轴及行星排元件也被连接在一起，以相同的速度旋转。当控制阀将作用在离合器液压缸的油压力撤除后，离合器活塞在回位弹簧的作用下回复原位，并将缸内的变速器油从进油口排出，离合器分离，离合器主、从动部分可以不同转速旋转。离合器处于分离状态时，离合器片之间有一定的轴向间隙，以保证钢片和摩擦片之间无轴向压力，这一间隙称为离合器的自由间隙。制动器制动器的作用是固定行星齿轮机构中的基本元件，阻止其旋转。01N型自动变速器中使用片式制动器，主要由制动器活塞、回位弹簧、钢片、摩擦片及制动器毂等组成，与湿式离合器基本相同。、单向离合器单向离合器又称做自由轮离合器，它在行星齿轮变速器中的作用和离合器、制动器相同，也是用于固定或连接行星排中的太阳轮、行星轮、齿圈等基本元件，使行星齿轮离合器组成不同传动比的档位。其工作原理是依靠其单向锁定原理来发挥固定或连接作用，它的连接和固定是单方向性的。01N型自动变速器的单向离合器是滚柱斜槽式，由外环、内环、滚柱等组成。内环用内花键和行星排的基本元件相连接。在外环的内表面有楔形槽，楔形槽与滚柱数量相同，在内外环之间的楔形槽内装有滚柱。 (3)液压系统 01N型自动变速器的液压系统主要由油泵、油道、滤清器和滑阀箱等组成，油泵是自动变速器最重要的总成之一，它安装在变矩器的后方，由变矩器壳后端的轴套驱动。在发动机运转时，不论轿车是否行驶，油泵都在运转，为自动变速器中的变矩器、换档执行机构、自动换档控制系统等部分提供一定油压的液压油。油压的调节由调压阀来实现。俊杰型轿车使用的油泵是内啮合齿轮泵，它主要由主动小齿轮、从动内齿轮、月牙形隔板、泵壳、泵盖等组成。(4)换档操纵机构换档操纵机构主要由换档操纵手柄、换档杆、换档杆拉索和安装支架等组成。(5)电子控制系统01N自动变速器电子控制系统主要由控制单元、各种传感器(车速传感器、节气门位置传感器、ATF油温度传感器)、各种电磁阀(换档杆锁止电磁阀、电磁阀)、各种开关(强制降档开关、巡航控制装置、多功能开关）等组成。3.2 01N自动变速器结构原理及工作原理 01N型自动变速器结构紧凑、布局合理且传动效率高（如图3-2）。变速器的壳体为整体式，内部结构包括行星齿轮、阀体、离合器及制动器等。01N型变速器各挡的传动比分别为：1挡2.714，2挡2.551，3挡1.000，4挡0.679。从理论上讲，变速器的每个挡位又分液压和机械2种状态。由于装备了带有锁止离合器的液力变矩器，TCM可根据车辆的负载、速度和挡位等状况，控制锁止离合器器电磁阀的动作，实现锁止离合器接合与分离，但与变矩器内部打滑无关。当锁止离合器接合时，变速器的前进挡由液力变矩器的打滑方式变为机械直接驱动的方式。 图3-2 01N自动变速器结构 1-输入轴;2-差速器;3-低速离合器;4-超速离合器;5-倒档离合器;6-单向离合器;7-低速、倒档离合器。 01N型自动变速器的机械结构部分主要由1个行星齿轮组、3个离合器、2个制动器及1个单向轮组成。其中行星齿轮组是由1个小太阳齿轮、1个大太阳齿轮、3个短行星齿轮、3个长行星齿轮、行星齿轮架及齿圈组成。变速器在工作时，阀体通过油压控制离合器、制动器的动作，离合器 C1工作，就会驱动小太阳齿轮。离合器C2则是用来驱动大太阳齿轮的，离合器C3驱动行星齿轮架，制动器B1制动行星齿轮架，动力是通过齿圈输出的。 3.2.1 液力变矩器的结构和原理 液力变矩器位于变速箱中，安装固定在发动机上。液力变矩器的泵轮（以发动机转速旋转）和涡轮（变速箱输入轴）存在转速差，该转速差简称为滑转。汽车起步时的转速差最大，液力变矩器在其最大的扭矩范围内工作。随着速度的提高，泵轮和涡轮的转速逐渐接近。为了降低燃油消耗，即以更经济的方式行驶，动力传递可跨越过液力变矩器，由发动机直接传递给变速箱。当液力变矩器出现肉眼可见的损坏或功能故障时，应更换。 液力变矩器的液压动力传递路径如下： 发动机泵轮涡轮带有单向制动器的导轮。涡轮轴片式离合器C1、C2。液力变矩器的机械动力传递路径如下： 发动机泵轮轴片式离合器C3。 当变速箱处于1、2、3档时，与负载有关的发动机转矩通过液力变矩器以液力方式传输到行星齿轮变速机构中，片式离合器C1和C2通过涡轮轴与液力变矩器的涡轮连接在一起。3档时与负载有关的转矩跨越过液力变矩器，通过泵轮轴以机械方式将动力传递到片式离合器C3上。4档时，转矩将通过泵轮轴和片式离合器K3以机械方式传递动力。 3.2.2 行星齿轮变速机构的结构和工作原理 (1)行星齿轮变速机构的结构 行星齿轮变速机构主要是由1个行星齿轮组、3个片式离合器、2个片式制动器和1个单自由轮组成，行星齿轮组又是由1个小太阳轮、1个大太阳轮、3个短行星齿轮和3个长行星齿轮以及行星齿轮架和齿圈组成，结构如图3-3所示。片式离合器和片式制动器由阀体通过液压控制，用来完成液力变矩器和行星齿轮组之间的动力传递。若C1动作，则驱动小太阳轮。通过离合器C2来驱动大太阳轮，通过制动器B2制动大太阳轮，制动器B1制动行星架。通过齿圈将动力输出。 图3-3 行星齿轮变速机构 1输入轴；2超速行星排；3中间轴；4前行星排；5后行星排；6输出抽；C0直接离合器；C1倒挡及高档离合器；C2前进离合器；B0超速制动器；B12挡制动器；B2抵挡及倒挡制动器；B32挡强制制动器；F0直接超速离合器；F1抵挡单向离合器；F22挡单向离合器(2)工作原理 换档杆拉索通过多功能开关向控制单元提供换档杆位置的信息，同时通过换档杆拉索和一个杠杆机构使阀体中的手动阀门动作。这样，手动阀门被置于基本位置，即在换档杆位于“D”档上时四个档可按程序自动换入。 控制单元按照其传感器（车速传感器、节气门电位计等等）的输入信号控制阀体中的电磁阀。电磁阀驱动阀体上的换档阀，换档阀将ATF压力油提供给换档元件（片式离合器和片式制动器），通过换档元件，发动机转矩将被传输到行星齿轮组上。 ATF油泵为月亮型齿轮泵。它由液力变矩器的泵轮驱动向阀体和换档元件提供ATF油。 手动阀门由换档杆驱动，将含有压力的ATF油提供给阀体中的换档阀。通过手动阀可以在控制单元出现故障时换入倒档、手动1档和液力3档。在无控制单元的情况下，车辆可以在这3个档位上行驶。 换档杆位于“D”档时，离合器C1、C2通过阀体中的手动阀体中的手动阀门操纵，控制单元通过电磁阀EV4使离合器C2分离，在单向自由轮的控制下，1档在发动机不超速的情况下运转，行星齿轮架固定不动。其动力传递路径为：泵轮涡轮涡轮轴片式离合器C1小太阳轮短行星齿轮。长行星齿轮驱动齿圈，动力总是通过齿圈输出。 换档杆位于“D”档或手动2档，变速箱处于“2”档，通过手动阀门向片式离合器C1和C2提供油压，通过电磁阀EV4使片式离合器C2分离，片式制动器B2由电磁阀EV2控制并将大太阳轮制动住。其动力传递路径为：泵轮涡轮涡轮轴片式离合器小太阳轮短行星齿轮长行星齿轮行星架。长行星齿轮围绕大太阳轮滚动并驱动齿圈。 换档杆位于“D”档或“手动3档”，变速箱处于液力3档，通过阀体中的手动阀门，片式离合器C1和C2闭合，小太阳轮和大太阳轮被同时驱动，由于两个太阳轮有不同的直径，所以行星齿轮组被锁住，因此整个行星齿轮组作为整体而一起转动。在无控制单元的情况下，当换档杆位于“D”档或“手动3档”位置时，变速箱仍可在3档上以液力形式驱动车辆。其动力传递为：泵轮涡轮涡轮轴片式离合器C1、C2整个行星齿轮组整体旋转齿圈输出轴。 换档杆位于“D”档，变速箱位于机械3档，控制单元操纵电磁阀EV3使片式离合器C3闭合。动力经泵轮、泵轮轴、C3直接驱动行星齿轮架。片式离合器C1、K2由手动阀门控制，这样行星齿轮组被锁定，如同一个刚性元件那样工作，动力直接通过片式离合器C3进行传递。其动力传递路径为：泵轮片式离合器C3行星齿轮架行星齿轮组。 换档杆位于“D”档，变速箱处于机械4档，控制单元操纵电磁阀EV1和EV4使片式离合器C1和C2分离，同时通过电磁阀EV3使片式离合器C3闭合，通过电磁阀EV2使制动器B2闭合，这样经过C3的动力驱动行星齿轮架绕大太阳轮旋转，此时大太阳轮被制动住。其动力传递路径为：泵轮片式离合器C3行星齿轮架，长行星齿轮围绕大太阳轮转动并驱动齿圈。 换档杆位于“R”档，通过阀体中的手动阀门，供给片式离合器K2和片式制动器B1压力，片式离合器C2驱动大太阳轮，片式制动器B1使行星齿轮架锁止，其它的控制功能都是被切断的。其动力传递路径为：泵轮涡轮涡轮轴片式离合器C2大太阳轮长行星齿轮驱动齿圈。 换档杆位于手动“1”档时，通过手动阀门使变速箱挂入1档，手动阀门操纵片式离合器C1和片式制动器B1闭合，其它的控制功能都被切断。其动力传递路径为：泵轮涡轮涡轮轴片式离合器C1小太阳轮短行星齿轮长行星齿轮驱动齿圈。片式制动器B1制动行星齿轮架，因此在手动1档时车辆可以实现加速和超速行驶。 4 帕萨特B5 01N常见故障故障诊断汽车自动变速器在使用中，随着技术状况的下降会出现一系列故障。帕萨特B5 01N自动便器常见的故障有： (1)自动变速器换挡冲击大； (2)自动变速器打滑；(3)自动变速器不能升档；4.1自动变速器换档冲击大 (1)故障现象 起步时，选档手柄从P或N挂人D或R位时，汽车振动大；行驶中，自动变速器升档瞬间产生振动。 (2)故障原因 发动机怠速过高；节气门拉线或节气门位置传感器调整不当，主油路油压高；升档过迟；真空式节气门阀真空软管破损；主油路调压阀故障，使主油路油压过高；减振器活塞卡住，不起减振作用；单向阀球漏装，制动器或离合器接合过快；换档组件打滑；油压电磁阀故障；电控单元故障。 (3)排除方法 检查发动机怠速；检查、调整节气门拉线和节气门位置传感器；检查真空式节气门阀的真空软管。路试检查自动变速器升档是否过迟，升档过迟是换档冲击大的常见原因。 检测主油路油压。如果怠速时主油路油压高，说明主油路调压阀或节气门阀存在故障；如果怠速油压正常，而起步冲击大，说明前进离合器、倒档及高档离合器的进油单向阀损坏或漏装。 检查换档时主油路油压。正常情况下，换档时主油路油压瞬时应有下降。若无下降，说明减振器活塞卡住，应拆检阀体和减振器。 检查油压电磁阀的工作是否正常；检查电控单元在换档瞬间是否向油压电磁阀发出控制信号。如果电磁阀本身有问题则应更换；如果线路存在问题则应修复。 4.2自动变速器打滑 (1)故障现象 起步时踩下加速踏板，发动机转速上升很快但车速升高缓慢；上坡时无力，发动机转速上升很高。 (2)故障原因 液压油油面太低；离合器或制动器磨损严重；油泵磨损严重，主油路漏油造成主油路油压低；单向超越离合器打滑；离合器或制动器密封圈损坏导致漏油；减振器活塞密封圈损坏导致漏油。 (3)排除方法 检查液压油油面高度和油的品质；若液压油变色或有烧焦味，说明离合器或制动器的摩擦片烧坏，应拆检自动变速器。 路试检查，若所有档都打滑，原因出在前进离合器。 若选档手柄在D位的2档打滑，而在S位的2档不打滑，说明2档单向超越离合器打滑。若不论在D位、S位的2档时都打滑，则为低档及倒档制动器打滑。若在3档时打滑，原因为倒档及高档离合器故障。若在超速档打滑，则为超速制动器故障。若在倒档和高档时打滑，则为倒档和高档离合器故障。若在倒档和1档打滑，则为低档及倒档制动器打滑。 在前进档或倒档都打滑，说明主油路油压低。此时应对油泵和阀体进行检修。若主油路油压正常，原因可能是离合器或制动器摩擦片磨损过度或烧焦，更换摩擦片即可。4.3自动变速器不能升档 (1)故障现象 行驶途中自动变速器只能升1档，不能升2档及高速档；或可以升2档，但不能升3档或超速档。 (2)故障原因 节气门拉线或节气门位置传感器调整不当；调速器存在故障；调速器油路漏油；车速传感器故障；2档制动器或高档离合器存在故障；换档阀卡滞或档位开关故障。 (3)排除方法 电控自动变速器应先进行故障诊断。检查调整节气门拉线和节气门位置传感器；检查车速传感器；检查档位开关信号。测量调速器油压，如果车速升高后调速器油压为0或很低，说明调速器有故障或漏油。如果控制系统无故障，应拆检自动变速器，检查换档执行组件是否打滑，用压缩空气检查各离合器、制动器油缸或活塞有无泄漏。 5 案例分析 5.1 案例 一辆上海帕萨特B5乘用车，累计行程6万km，自动变速器出现升档缓慢，发动机转速达4000r/min才能升档，升档时冲击大。 首先检查自动变速器油(ATF)，发现油量正常，无异味。根据现象判断，是发动机动力不足造成自动变速器不易升档。用VAG1552故障阅读仪检测发动机电控系统，调到故障码00561，含义为混合气调整超过极限。将故障码清除后，重新起动发动机，调得的故障码依旧。 引起此故障码的原因有： （1）燃油压力低； （2）空气流量传感器信号数值有误； （3）炭罐电磁阀卡死； （4）排气系统泄漏； （5）喷油器堵塞。 经检查，燃油压力正常，进、排气系统无漏气现象。做完发动机免拆清洗和节气门体清洗后，清除故障码，再次起动发动机，未调到故障码。读取数据流，各项数据正常。然后进行路试，故障现象仍然存在，没有好转迹象。 用VAG1552故障阅读仪进入自动变速器系统进行故障查询，未发现故障码。随后进行路试，读取自动变速器控制系统的数据流，发现自动变速器在每个档位都能正常工作，只是换档点太迟，换档冲击大。当检查ATF温度时，故障阅读仪显示该温度在153-165间波动，明显高于正常值。 该车选用的自动变速器型号为01N，当ATF温度高于148时，自动变速器会自动切换至下一个低档位，以加大自动变速油的流动，降低油温，避免自动变速器因过热而损坏。而ATF温度过高时，自动变速器电控单元并不记忆故障码，只有通过读取数据流才能发现。 将该车用举升机升起，检查自动变速器油底壳，感觉其温度并没有像故障阅读仪显示的那么高。将发动机熄火静置2h后，再次用VAG1552故障阅读仪检测ATF温度，发现还是160，而此时ATF的实际温度只有40左右。怀疑ATF温度传感器出现故障。将自动变速器油底壳拆下，拆下自动变速器扁平线束，用万用表测量ATF温度传感器的电阻，检查其阻值是否随温度变化而正常变化。经检测，ATF温度传感器正常(20时，其电阻值约为0.25M；60时，约为49k；120时，约为7.5k)。当用万用表直接从扁平线束的连接器相应端子处检测ATF温度传感器电阻时，发现该数值始终不随温度变化而变化，而是固定在2k不变。据此判断扁平线束损坏。 更换自动变速器扁平线束后，故障彻底排除。6 结 论自动变速器强大的优越性实现了在前进档位下的自动变档，即根据车辆的负荷以及车速的变化增减档，减少了人为换档的劳动量，使人们在城市拥挤的交通状况下享受到轻松的驾车感受。现代汽车变速器的发展趋势是向着可调自动变速器或无级变速器方向发展。采用无级变速器可以节约燃油，使汽车单位油耗的行驶里程提高30%。通过选择最佳传动比，能够使发动机保持在很窄的转速范围内运转，从而获得最有利的功率输出，无级变速器传动比传统的自动变速器结构更简单而紧凑。近年来，随着微电子技术的飞速发展，电子控制自动变速器的问世，给汽车带来了更理想的传动系统。机电一体化技术进入汽车领域，推动了汽车变速装置的重大变革。在未来的时间里它将成为汽车变速器发展的主流。这次毕业论文的制作过程是我的一次再学习，再提高的过程。在论文中我充分地运用了大学期间所学到的知识。 毕业论文的写作给了我难忘的回忆。在我徜徉书海查找资料的日子里，面对无数书本的罗列，最难忘的是每次找到资料时的激动和兴奋；为了论文我曾赶稿到深夜，但看着亲手打出的一字一句，心里满满的只有喜悦毫无疲惫。这段旅程看似荆棘密布，实则蕴藏着无尽的宝藏。我从资料的收集中，掌握了很多的知识，让我对我所学过的知识有所巩固和提高，并且让我对自动变速器最新发展技术有所了解。 在整个过程中，我学到了新知识，增长了见识。在今后的日子里，我仍然要不断地充实自己，争取在所学领域有所作为。参考文献1 阎连新.汽车维修技术. 北京理工大学20072 谭本忠.上海大众帕萨特轿车实用维修手册.北京：机械工业出版社，2010.3 张金柱.汽车维修技术. 机械工业出版社20074 刘军晓.汽车维修与保养实用经验集锦. 人民邮电出版社20065 吴定才.汽车维修1000问. 化学工业出版社2005 1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
