中空玻璃加工工艺.ppt

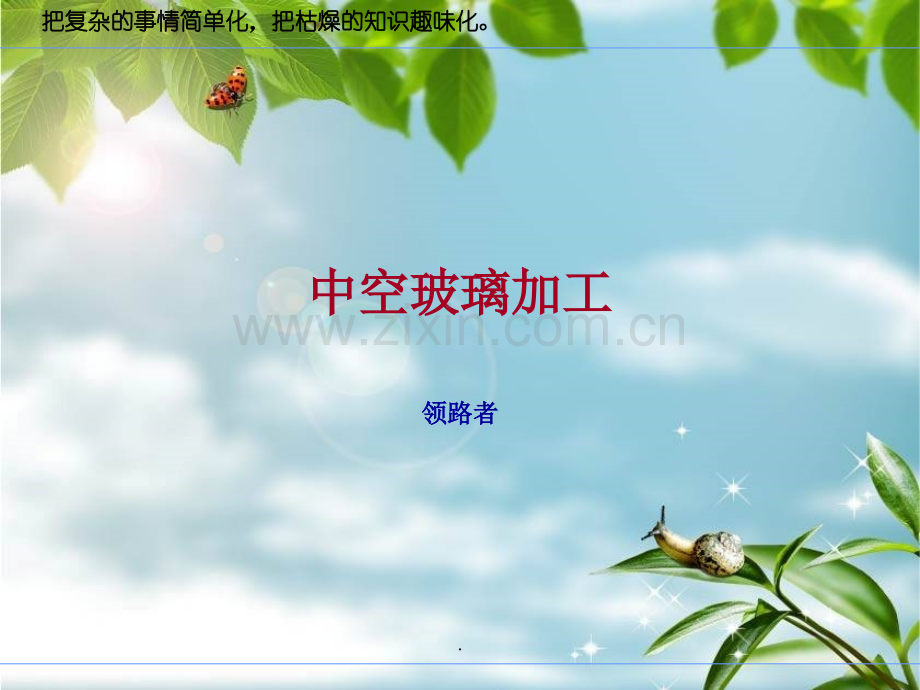

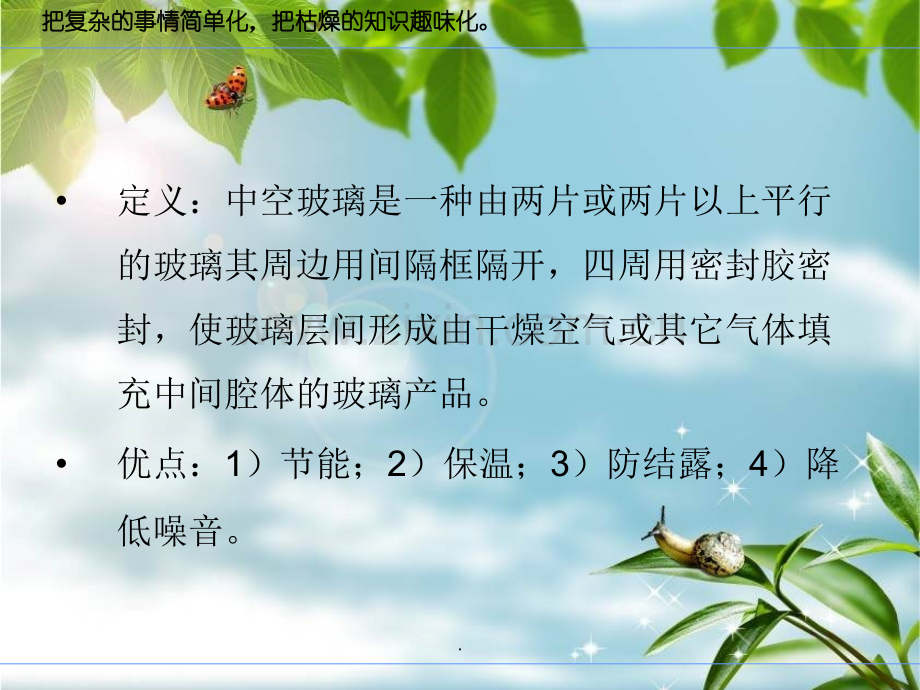

把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。中空玻璃加工中空玻璃加工领路者领路者.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。定义：中空玻璃是一种由两片或两片以上平行的玻璃其周边用间隔框隔开，四周用密封胶密封，使玻璃层间形成由干燥空气或其它气体填充中间腔体的玻璃产品。优点：1）节能；2）保温；3）防结露；4）降低噪音。.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。清洗上片（除膜）制框涂丁基胶灌分子筛合片上框封胶下片中空玻璃加工工艺.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。自动上片机，也可以人工上片，上片后，玻璃片的行走由下面承重轮带动。.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。工序质量控制项目控制指标处理方法上片玻璃尺寸根据生产单核对待中空玻璃尺寸膜面识别膜面向上仪器、灯光、触摸空气面识别辨别准确，按订单要求紫光灯判别镀膜玻璃除膜宽度平整，无残留异形手动除膜.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。如果是镀膜玻璃做中空，要对玻璃边部进行除膜.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。除膜后的玻璃进行清洗，右图为辊刷和有一定倾角的风刀.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。铝条（上图）经过弯框机（下图左）折成矩形或异形框，铝框两端由插件（下图右）连接。.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。分子筛灌充机先用钻头在铝框上钻孔，然后灌注分子筛，最后用少量丁基胶密封。.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。把灌分子筛的铝框挂到自动上框机上.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。自动丁基胶机，把丁基胶连续均匀涂抹在铝框两侧，留心丁基胶断开.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。工序质量控制项目控制指标处理方法制框间隔条规格按订单要求的颜色、厚度、品种选择不同间隔条间隔条外观无间断、缺孔、凹坑等分子筛填充分子筛充满4个边晃动听音；避免暴露在空气中时间过长丁基胶打胶打胶均匀，最好与铝条重合，没有漏胶漏胶必须清理干净；上框时手不允许接触铝条上的胶。.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。观测台上检查玻璃表面有没有水粉尘、水渍等异物，无异物把涂上丁基胶的铝条框按要求粘到玻璃上。.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。工序质量控制项目控制指标处理方法上框表面质量不允许有赃物，划伤等缺陷表面赃物用酒精擦拭干净涂胶状况均匀，无外漏铝框质量无破损，凹坑，漏分子筛灌筛后的框2小时后未使用报废合片叠差小于2mm.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。中空自动合片机.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。封胶机.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。工序质量控制项目控制指标处理方法封胶混胶情况混合均匀蝴蝶实验检测封胶情况封满，表面平整角部人工修补平整，干净外观检查无缺陷，干净整洁搬运时戴洁净手套.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。中空下片用的吸盘，下片时观察是否有混胶不均、气线等缺陷。.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。中空成品.把复杂的事情简单化，把枯燥的知识趣味化。把复杂的事情简单化，把枯燥的知识趣味化。谢谢欣赏！谢谢欣赏！.
