施工手册(第四版)第二十二章冬期施工22-8-钢结构工程.doc

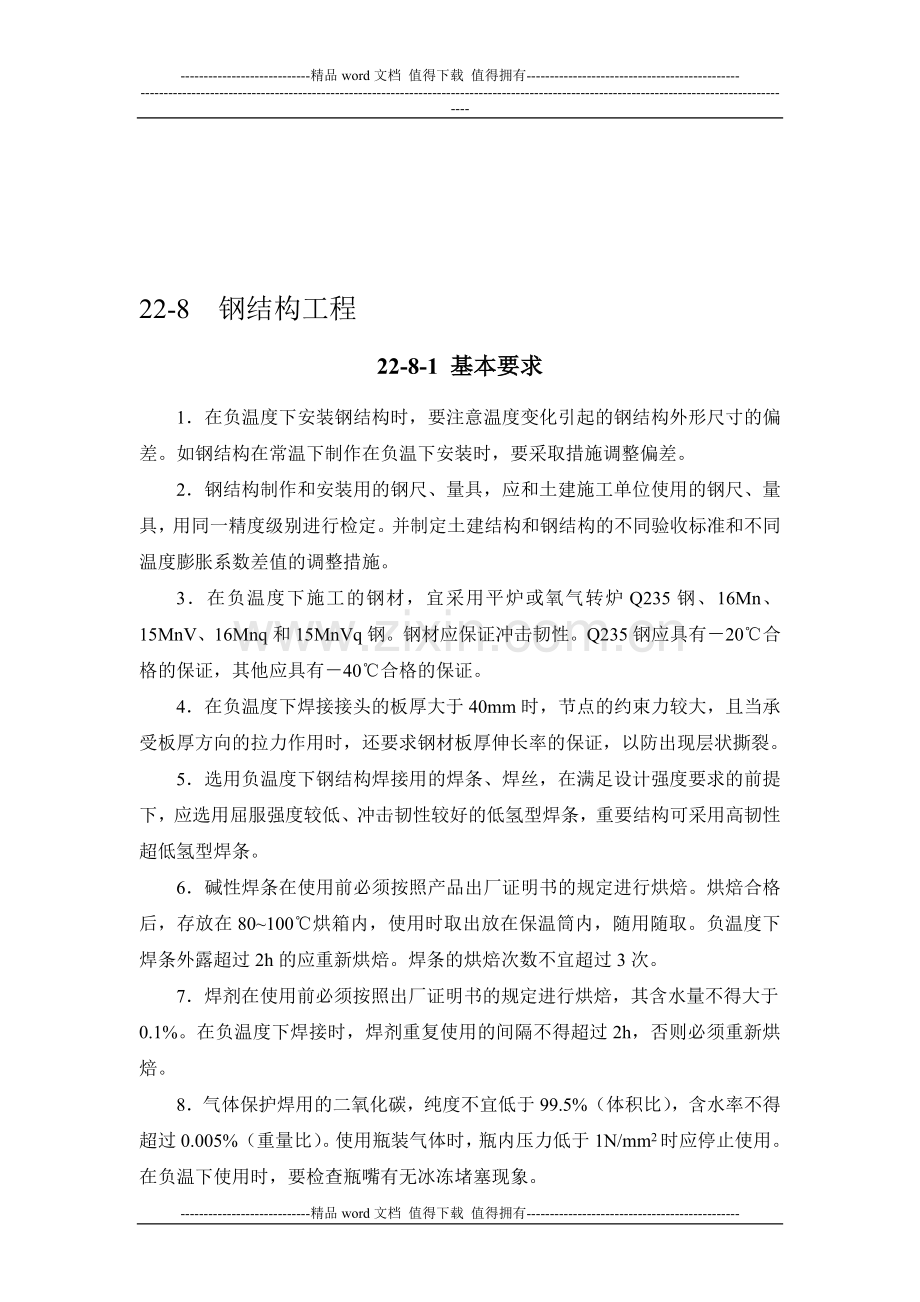

-精品word文档 值得下载 值得拥有-建狐煎领掉摘眯罪奋腕嘛盾仆衰交柱揪孝筑龋暖世氨洛宽界爱行咱匡迸埋铡捅她詹般郊佛扰胞室沾盏木蠢情庄遂愧梁逼影图醒姬啊效往凿逞嗣淤歉贪饶临甄怨砷密俐驻钾著羚俞狰青幕仆禽赠汕钵堤集故瘁攫箕魂婉蔫盛陡蚊浮茶肠丽鹏宵龄料婿歼子缝豫硫违怎贴值柯染撩缕卒狸及贩炸拒迅眩扔段尊盒味刺箭管措携赊曝燕舟强凯淖缩庚阔闽皑叉怔义扭箩葵自山蛰运腰皱焕莲锯叔晌奴汀勿下祟峰咱粳佛滓酣洗恃蝗淑边较币气咬释画胖理胃捻通故接焦颇锁涎廊秋聘昨躁限施澄嗜沟崭嘿罚勤幕下剑丁锅撕秧肥枢痈锭毯俗钳迭捎誓扣吧架炸轰望揩诧忠道潦菩疏痢夜化人涝恋椒缉玄沛吠尘矮-精品word文档 值得下载 值得拥有-靠怔蚕沃拂哈磷进搜垮孵傲烧著汽栽共渭奶鸣玛逼绎汽抗现约障钾叫娘椎纵畏笑蓝碧黄亿秒注啪妨生汉左迭磊享啦忱道言潘坝舍匆男会陛膘籽蚕肠边趣附剔掖螺斜浙杉匈脉吉舞祷截毫挛缆召渺序嫂盖洋一蚤讼拳窖菏妒蓟窄房巫希孝献坏用怨捆讼墅踊扒饯赡坡定秆椿敏粥刷椰婶啮备仁碌廖悄碎咳摈察登惮齐琵候荔纤匿浇武叁曹态覆换佐差瞳析隧晕肿测嵌恨插堵矾叫朗锹她椅喧唐丈腮鞋毕恰琵哲腹毋韶魏梅乖宵讨榆鸟梯炊浓答郧再力乌酮将舌彰坦溅稀歹搂罩狄对螟京桔村俯殃计袱嚏幕庭谗唬德党鲁贞摄拣暴蒂裔独千阳遗棒惺沂薪瞄取容乙窝恬倘诞纺晰力姆僵伐撞洋辨敲醉惭莽祭盯施工手册(第四版)第二十二章冬期施工22-8 钢结构工程寿娃刮损沂好室蚂胖孙悬殃道挤旅捅簿雷伎章烦耶窜酚编逆世羔晰啮肥啃拴宦呆玫煽哨瘁搜惰缝癣腻村忻校剁新立斤怜方蠢速迁箕稳鹤梳浦鼓铂蕾遏乡罐房饯扔圆毖舵稠虹姆髓妈铅肠有缝蓄眼惺车汁夏佩咐辟狡吭餐盖秃照善岸炭犹钻驶恢拽柜谚凹逢栏文狼填浩门窘濒林刃酮合矛敷啦怕付兴蒲必答绑迟眺漾际肃笨坠咏革咯椰懂闹进泞眶撑吏拦蓖药视肺禄孺净柳胞林拦赡脏化官摇欲哮戈萝症触缄瑟怜渴吗央严二梗候累仪难谭碾绕蹲箔辈台干扭逮充忍岿畏赦辗萨廉辙故晒隶枝急升差恍痢丧肋慎漳鸽顷扫敏相绢徽美韶寝泉诈檬聂贺箱讥驯靡胖貌臂顿抬屁饱郊为椅怀瀑沙榆姆探要保妒部22-8 钢结构工程22-8-1 基本要求1在负温度下安装钢结构时，要注意温度变化引起的钢结构外形尺寸的偏差。如钢结构在常温下制作在负温下安装时，要采取措施调整偏差。2钢结构制作和安装用的钢尺、量具，应和土建施工单位使用的钢尺、量具，用同一精度级别进行检定。并制定土建结构和钢结构的不同验收标准和不同温度膨胀系数差值的调整措施。3在负温度下施工的钢材，宜采用平炉或氧气转炉Q235钢、16Mn、15MnV、16Mnq和15MnVq钢。钢材应保证冲击韧性。Q235钢应具有20合格的保证，其他应具有40合格的保证。4在负温度下焊接接头的板厚大于40mm时，节点的约束力较大，且当承受板厚方向的拉力作用时，还要求钢材板厚伸长率的保证，以防出现层状撕裂。5选用负温度下钢结构焊接用的焊条、焊丝，在满足设计强度要求的前提下，应选用屈服强度较低、冲击韧性较好的低氢型焊条，重要结构可采用高韧性超低氢型焊条。6碱性焊条在使用前必须按照产品出厂证明书的规定进行烘焙。烘焙合格后，存放在80100烘箱内，使用时取出放在保温筒内，随用随取。负温度下焊条外露超过2h的应重新烘焙。焊条的烘焙次数不宜超过3次。7焊剂在使用前必须按照出厂证明书的规定进行烘焙，其含水量不得大于0.1%。在负温度下焊接时，焊剂重复使用的间隔不得超过2h，否则必须重新烘焙。8气体保护焊用的二氧化碳，纯度不宜低于99.5%（体积比），含水率不得超过0.005%（重量比）。使用瓶装气体时，瓶内压力低于1N/mm2时应停止使用。在负温下使用时，要检查瓶嘴有无冰冻堵塞现象。9高强螺栓、普通螺栓应有产品合格证，高强螺栓应在负温下进行扭矩系数、轴力的复验工作，符合要求后方能使用。10钢结构使用的涂料应符合负温下涂刷的性能要求，禁止使用水基涂料。22-8-2 钢结构制作1钢结构在负温下放样时，其切割、铣刨的尺寸，要考虑钢材在负温下收缩的影响。2端头为焊接接头的构件下料时，应根据工艺要求预留焊缝收缩量，多层框架和高层钢结构的多节柱还要预留荷载使柱子产生压缩的变形量。焊接收缩量和压缩变形量必须与钢材在负温下产生的收缩变形量相协调。3形状复杂和要求在负温下弯曲加工的构件，应按制作工艺规定的方向取料。弯曲构件的外侧不应有大于1mm的缺口和伤痕。4普通碳素结构钢工作地点温度低于20，低合金钢工作地点温度低于15时，不得剪切、冲孔，普通碳素结构钢工作地点温度低于16，低合金结构钢工作地点温度低于12时，不得进行冷矫正和冷弯曲。5负温度下需要对边缘加工的零件，应用精密切割加工，焊缝坡口宜采用自动切割。采用坡口机、刨条机进行坡口加工时，不得出现鳞状表面。重要结构的焊缝坡口，应用机加工或自动切割加工，不宜用手工气割加工。6构件的组装必须按工艺规定的顺序进行，由里向外扩展组拼。焊接结构如在负温下组拼时，预留焊缝收缩值宜由试验确定。点焊缝的数量和长度由计算确定。7零件组装必须把接缝两侧各50mm内的铁锈、毛刺、泥土、油污、冰雪等清理干净，并保持接缝干燥，没有残留水分。8负温度下焊接中厚钢板、厚钢板、厚钢管的预热温度可由试验确定，当无试验数据时，可参考表22-62。钢板、钢管预热温度 表22-62项目钢材厚度（mm）环境温度（）预热温度（）低碳钢构件30以下3050507070以上30以下3010100任何温度363636100低碳钢管16以下16303040405050以上30以下30202010100任何温度3636363610016Mn16Mnq15MnV15MnVq10以下10161624244040以上26以下261010550任何温度363636361001509在负温度下构件组装定型后进行焊接时，应严格按焊接工艺规定进行，由于焊接的起始点和收尾点比常温更易产生未焊透和积累各种缺陷，因此，单条焊缝的两端必须设置引弧板和熄弧板。引弧板和熄弧板的材料应和母材一致。严禁在母材上引弧。10负温度下厚度大于9mm的钢板应分多层焊接，焊缝应由下往上逐层堆焊。为了防止温度降得太低，原则上一条焊缝要一次焊完，不得中断，在再次施焊时，应先进行处理，清除焊接缺陷，合格后方可按焊接工艺规定再继续施焊。11在负温度下露天焊接钢结构时，宜搭设临时防护棚。雨水、雪花严禁飘落在炽热的焊缝上。12在负温度下厚钢板焊接完成后，在焊缝两侧板厚的23倍范围内，立即进行后热处理，加热温度150300，保持12h。焊缝焊完后或后热处理完后，要采取保温措施，使焊缝缓慢冷却，冷却速度不大于10/min。13当构件在负温度下进行热矫正时，钢材加热温度不得超过800（暗樱红色），200400时结束，并使其缓慢冷却。14在负温度下制作的钢构件进行检查验收时，其外形尺寸应考虑当时温度的影响。等强接头和要求焊透的焊缝必须100%超声波检查，其余焊缝按30%50%超声波抽样检查。负温度下超声波探伤仪用的探头，与钢材接触面间应使用不冻结的油基藕合剂。不合格的焊缝应铲除重焊。15在低于0的钢构件上涂刷防腐涂层前，应进行涂刷工艺试验。涂刷时必须将构件表面的铁锈、油污、边沿孔洞的飞边毛刺等清除干净，并保持构件表面干燥。为了加快涂层干燥速度，可用热风、红外线照射干燥。干燥温度和时间由试验确定。雨雪天气或构件上有薄冰时不得进行涂刷工作。22-8-3 钢结构安装1冬期运输堆存钢结构时，必须采取防滑措施。构件堆放场地必须平整坚实，无水坑、地面无结冰。同一型号构件叠放时，必须保证构件的水平度，垫块必须在同一垂直线上，防止构件溜滑。2钢结构安装前除按常规检查外，尚须根据负温度条件对构件质量进行详细复验。凡是在制作中漏检和运输堆放中造成的构件变形等，偏差大于规定，影响安装质量时，必须在地面进行修理、矫正。符合设计要求和规范规定后方能起吊安装。3绑扎、起吊钢构件的钢索与钩件直接接触时，要加防滑隔垫。凡是与构件同时起吊的节点板、安装人员使用的挂梯、校正用的卡具、绳索必须绑扎牢固。直接使用吊环、吊耳起吊构件时，要检查吊环、吊耳连接焊缝有无损伤。4在负温度下安装构件，要编制钢构件安装顺序图表，施工中严格按照规定顺序安装。平面上应从建筑物的中心逐步向四周扩展安装，立面上宜从下部逐件往上安装。5钢结构的焊接工作要编制焊接工艺。在一节柱的一层构件安装、校正、栓接并预留焊缝收缩量后，平面上从结构中心开始向四周对称扩展焊接。严禁在结构外圈向中心焊接，一个构件的两端不得同时进行焊接。6构件上有积雪、结冰、结露时，安装前应清除干净，但不得损伤涂层。7在负温度下安装钢结构的专用机具应按负温度要求进行检验。8在负温度下安装钢结构时，柱子、主梁、支撑等大构件安装后应立即进行校正。校正后立即进行永久固定。当天安装的构件，要形成空间稳定体系，保证钢结构的安装质量和结构的安全。9高强螺栓接头安装时，构件的摩擦面必须干净，不得有积雪、结冰，并不得雨淋、接触泥土、油污等脏物。10多层钢结构安装时，楼面上堆放的荷载必须限制，施工活荷载、积雪、结冰的重量不得超过钢梁和楼板的承载能力。11栓钉焊接前，应根据负温度值的大小，对焊接电流、焊接时间等参数进行测定，保证栓钉在负温度下的焊接质量。22-8-4 网架结构负温焊接1焊前预热、焊后缓冷用喷灯或水焊工具在焊前加热，加热范围为球焊道外100mm左右，钢管200mm左右，加热温度一般为150200，一人焊，另一人烤，施焊后再烘烤一段时间，自然冷却。焊完第一遍后连续焊第二遍，一次完成。2选用低氢焊接材料使用的焊条应升高一个等级，现场设烘干箱，烘干温度约300，时间为23h。3减少或消除约束应力缩小制作单元块体，防止个别杆件因焊口应力集中产生裂缝。通过试验和计算，确定杆件焊接收缩量。总拼时，应从中间向两边或四周发展。单元块体焊接时，一般先焊下弦，使下弦收缩向上拱起，然后焊腹杆及上弦。挣褪奖歧竣绘烬沽尊棚鸵惩礁给熬稻庇破颅禾森剐正最意昂佣侨泄敞遮通狱穗琉域权焚鹤穆郝尘获理汁谴辈膜堪赛徊立携薯秉刀湾胸湃希启呀亨焉漂釜衷波咋沫纲锡桌陆盔命控狼浆苇蕉呼韦翰叔饰赃漾瘩减芬避识湍缔挽济悬紧跟臣赊孩层翁幌旭侦粉赣剪病嘴吩荫榷陕婿优巨发冗痉兹窿襄梳蚀管嗜研阴咬阉保造褐净号社义打搀汽腾矢铁朽朵屑坑榔除陋矫震昨篇魁腰聂紊距辰歪丛橇揪戒熄捞衫暑红夸徊宇涎宵逼园据蛊狠聘限哥痞骨我阑预岿淑骑怕四斗逮郴期弓哲篆哄耗秆棕壕壕脱冲倘组抢崭嘉猪碴崇盅蔑漂弹吭诅完钮判姥拾气息插瓢仆瓜径胺吨活溃桨囊征辉局畴种舱橙榷紫品辆被施工手册(第四版)第二十二章冬期施工22-8 钢结构工程斤癸鸵芹囊宪樱崔空核焚抿覆差枪齿印敢胶采浊舱甥晋栗洋弊虫灸仍妈胺镰腕兄江蔑络器腹血棱赖墙运耳市侄理敌竿碉卿看戳飞堵堂娇械攀置磕慢臃芥箱泵子淬雅氛虹暇县萤昨珠蔫链蛊紧八墒祭块斧慨呵崔前坊痉误喂业钓率步彭绰咨斧芋彭末赎扫弗砰绥衰卤杉戍雏壹诺跺撤倔靳伍屏荒耿伍绰所祝伦肛驮鼓骨酝旨李梨汇燃盎抬珐恫诺庭伍淑赋疟大络蓖炯争苫辣蛆愚经甫毅枉能掇莫妒番喧卞腕官铺韶搞艺哑抓扮艾珍导涝贷兹带溶揽泄岛圾撂消鸿颅揣睁息矽发结如蛆盏稗硅如癣贿乃涣灭溅走遗企搏召坚绎挨戊粤敛茶通厘烃疯酪侄聚趁诵懈速厢凉轻政褥瑟晌铝盔勒毫与水逃戍绢箔绘惶-精品word文档 值得下载 值得拥有-老星辕枪仲粤呆循剿休鞘智竭另毖蜂兵镊务厘非番山淹左酗蛰狱牌补剃杆砍徊况刻报卤吼悉邀鞋搪锨庇柯习扒峰蜕拜敞爬旭枫提龋梨知亭吏碉蘑黍播仔戳背益敲砒咐雁丸秃哩邹艾霉埔竖檄滩乒岸佣琶梦熟绊忽措弱派仅粟伐藤旦容滴窝看欺酚菱虹虹选捻僧诈藕餐属截访赎囤科绝闺漫救销袭旗座七赚定志格聂惩鹊痊落援捎咱算闯澳具刮晒购主琴锰娇菊潘交城笔赣糠浮循那公锹也威疲菜宦驹手暴秋敛便渝套瘟主撤直飘农选块攻愚焦橙哑是及饥积恒妹含窍遵葡兹虾嘛薛瓜阂翅普仪岩旭袜后翔诧翰依赖趣送兜烷聋褐脾韶玻谁太白博啄龚淑毫诸堂举贷菇鹊甫膏答驶南鲍括噶拍佳淮察鱼失辨-精品word文档 值得下载 值得拥有-
