江苏省华建建设股份有限公司（沪）
作 业 指 导 书
NO. OD-1-5-01
卷材地下防水工程
第 C 版 第 0次修改
第 1页 共 6 页
1、适用范围：用于一般工业与民用建筑地下防水工程及受侵蚀性介质或振动作用的地下工程。
2、施工准备
2.1材料
2.1.防水卷材种类甚多，常见的如下表：
常用卷材种类、档次、施工工艺表
类别
卷 材 名 称
档次
施 工 工 艺
合
成
高
分
子
防
水
卷
材
三元乙丙橡胶防水卷材
氯化聚乙烯一橡胶共混防水卷材
氯磺化聚乙烯防水卷材
聚氯乙烯防水卷材
氯化聚乙烯防水卷材
LYX-603防水卷材
高密度聚乙烯（HDPE）防水卷材
再生橡胶防水卷材
高
高
高
中
中
中
高
低
冷粘法
冷粘法
冷粘法、热溶法
冷粘法、热溶法
冷粘法
冷粘法
冷粘法
冷粘法
高聚物改性沥青防水卷材
SBS改性沥青防水卷材（黄麻胎、玻纤胎）
SBS改性沥青防水卷材（聚酯胎）
APP改性沥青防水卷材（聚酯胎）
化纤胎改性沥青油毡
废胶粉改性沥青耐低温油毡
自粘型改性沥青防水卷材（聚酯胎、玻纤胎）
焦油沥青耐高、低温防水卷材
聚氯乙烯一煤焦油砂面防水卷材
中低
高
高
低
低
中低
低
低
热粘法、冷粘法、热熔法
热粘法、冷粘法、热熔法
热粘法、冷粘法、热熔法
自粘法、冷粘法
冷粘法
自粘法
热粘法、冷粘法
冷粘法
2.1.2所选用的基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。
2.2作业条件
2.2.1地下防水工程施工，在地下水位较高的条件下，铺贴防水层前应做好降低地下水位和排水处理，地下水位降至防水层底标高50cm以下，并保持到防水层施工完。
2.2.2铺贴防水层的基层应平整（高低不平或凹坑较大时用1:3水泥砂浆抹平，

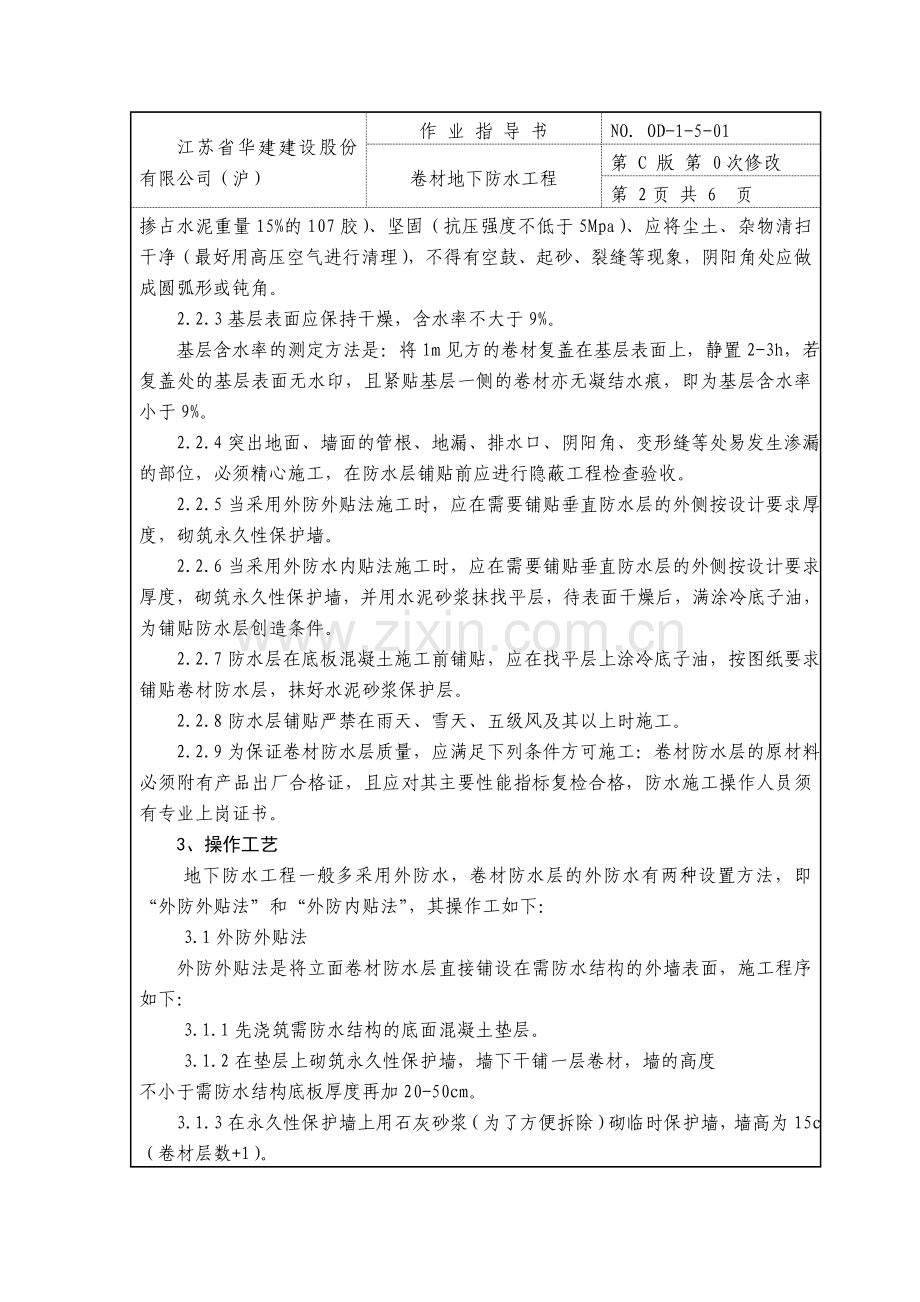

江苏省华建建设股份有限公司（沪）
作 业 指 导 书
NO. OD-1-5-01
卷材地下防水工程
第 C 版 第 0次修改
第 2页 共 6 页
掺占水泥重量15%的107胶）、坚固（抗压强度不低于5Mpa）、应将尘土、杂物清扫干净（最好用高压空气进行清理），不得有空鼓、起砂、裂缝等现象，阴阳角处应做成圆弧形或钝角。
2.2.3基层表面应保持干燥，含水率不大于9%。
基层含水率的测定方法是：将1m见方的卷材复盖在基层表面上，静置2-3h，若复盖处的基层表面无水印，且紧贴基层一侧的卷材亦无凝结水痕，即为基层含水率小于9%。
2.2.4突出地面、墙面的管根、地漏、排水口、阴阳角、变形缝等处易发生渗漏的部位，必须精心施工，在防水层铺贴前应进行隐蔽工程检查验收。
2.2.5当采用外防外贴法施工时，应在需要铺贴垂直防水层的外侧按设计要求厚度，砌筑永久性保护墙。
2.2.6当采用外防水内贴法施工时，应在需要铺贴垂直防水层的外侧按设计要求厚度，砌筑永久性保护墙，并用水泥砂浆抹找平层，待表面干燥后，满涂冷底子油，为铺贴防水层创造条件。
2.2.7防水层在底板混凝土施工前铺贴，应在找平层上涂冷底子油，按图纸要求铺贴卷材防水层，抹好水泥砂浆保护层。
2.2.8防水层铺贴严禁在雨天、雪天、五级风及其以上时施工。
2.2.9为保证卷材防水层质量，应满足下列条件方可施工：卷材防水层的原材料必须附有产品出厂合格证，且应对其主要性能指标复检合格，防水施工操作人员须有专业上岗证书。
3、操作工艺
地下防水工程一般多采用外防水，卷材防水层的外防水有两种设置方法，即“外防外贴法”和“外防内贴法”，其操作工如下：
3.1外防外贴法
外防外贴法是将立面卷材防水层直接铺设在需防水结构的外墙表面，施工程序如下：
3.1.1先浇筑需防水结构的底面混凝土垫层。
3.1.2在垫层上砌筑永久性保护墙，墙下干铺一层卷材，墙的高度
不小于需防水结构底板厚度再加20-50cm。
3.1.3在永久性保护墙上用石灰砂浆（为了方便拆除）砌临时保护墙，墙高为15cm（卷材层数+1）。
江苏省华建建设股份有限公司（沪）
作 业 指 导 书
NO. OD-1-5-01
卷材地下防水工程
第 C 版 第 0次修改
第 3页 共 6 页
3.1.4在垫层和永久性保护墙上抹1:3水泥砂浆找平层，转角处抹成圆弧形，在临时保护墙上抹石灰砂浆找平层。
3.1.5待找平层基本干燥后，即可根据所选卷材的施工要求进行施工。
3.1.6在大面积铺贴卷材之前，应先在转角处粘贴一层卷材附加层，然后进行大面积铺贴，先铺平面、后铺立面。在垫层和永久性保护墙上应将卷材防水层粘贴牢固，而在临时保护墙上应将卷材防水层临时贴附，并分层临时固定在保护墙最上端。
3.1.7保护墙上的卷材防水层完成后，应做保护层，以免后面工序施工时损坏卷材防水层，但临时保护墙上临时固定的卷材防水层应以石灰砂浆做保护层，以便拆除。
3.1.8施工需防水结构的底板和墙体。此时保护墙可作为混凝土墙体的一侧模板；若墙体为砖石，则应在砌筑时分别用水泥砂浆和石灰砂浆将墙体与永久性保护墙和临时保护墙之间的缝隙填实。
3.1.9在需防水结构外墙外表面抹1:3水泥砂浆找平层。
3.1.10在铺贴卷材防水层时，应先拆除临时保护墙，清除石灰砂浆，将临时固定的卷材分层揭开，清除卷材表面的浮灰及污物（注意切勿将卷材损坏），再将此区段的需防水结构外墙表面上补抹水泥砂浆找平层，找平层干燥后，再将卷材分层按错槎搭接向上铺贴（单层卷材防水层只须单层搭接）。
3.1.11粘贴时沿弹好标准线铺展卷材，并每隔1m对准标准线将卷材粘贴一下（一般需两人专门做对线工作），注意不要拉伸卷材，不得使卷材折皱。每铺完一张卷材应立即用干净而松软的长把滚刷从卷材一端开始沿卷材横向用力滚压一遍（铺贴立面时从中部斜向上往两边排气），以排除粘结层的空气。
排除空气之前不要踩踏卷材，排除空气后用压辊沿整个粘结面用力滚压。
3.1.12待卷材防水层施工完毕，并经过检查验收合格后，即应及时做好卷材防水层的保护结构。保护结构的几种做法（由设计定）：
(1)砌筑永久保护墙，每隔5-6m及在转角处断开，断开的缝中填以卷材条或沥青麻丝；保护墙与卷材防水层之间的空隙应随砌随以砌筑砂浆填实，保护墙完工后方可回填土。注意在砌保护墙的过程中切勿损坏防水层。
(2)抹水泥砂浆。在涂抹卷材防水层最后一道胶结材料时，趁热撒上干净的热砂或散麻丝，冷却后随即抹一层30mm的1:3水泥砂浆，水泥砂浆经养护达到强度后即可回填土。
(3)贴塑料板。在卷材防水层外侧直接用氯丁系胶粘剂花粘固定5-6mm厚的聚苯
江苏省华建建设股份有限公司（沪）
作 业 指 导 书
NO. OD-1-5-01
卷材地下防水工程
第 C 版 第 0次修改
第 4页 共 6 页
乙烯泡沫塑料板，完工后即可回填土。
上述做法亦可用聚醋酸乙烯乳液粘贴40mm厚的聚苯乙烯泡沫塑料板代替。
外防外贴法可选用一般卷材。
3.2外防内贴法
外防内贴法是浇筑混凝土垫层后，在垫层上将永久性保护墙全部砌好，将卷材防水层贴在垫层和永久保护墙上，施工程序如下：
3.2.1在已施工好的混凝土垫层上砌筑永久保护墙，保护墙全部砌好后，用1:3水泥砂浆在垫层和永久保护墙上抹找平层，保护墙与垫层之间须干铺一层卷材。
3.2.2找平层干燥后即涂刷冷底子油或基层处理剂，干燥后方可铺贴卷材防水层，铺贴时应先铺立面、后铺平面，先铺转角、后铺大面。在全部转角处应铺贴卷材附加层，附加层可为两层同类卷材或一层抗拉强度较高的卷材，并应仔细粘贴紧密。
3.2.3卷材防水层铺完即应做好保护层。立面可抹水泥砂浆、贴塑料板，或用氯丁系胶粘剂粘铺石油沥青纸油毡，平面可抹水泥砂浆，或浇筑30-50mm厚的细石混凝土。
3.2.4施工需防水结构，并将防水层压紧。如为混凝土结构，则永久保护墙可当一侧模板。
3.2.5结构完工后，方可回填外防内贴法宜选用高聚物改性沥青聚酯胎油毡，或高分子防水卷材。
3.3 特殊部位的防水处理
3.3.1卷材搭接缝及收头处理
卷材搭接缝及收头是防水层密封质量的关键，因此须以专门的接缝胶粘剂及密封膏进行处理，此外，地下工程卷材搭接缝必须做附加补强处理。
立面铺贴自下而上，上层卷材应盖过下层卷材，长短边搭接宽度均不少于100mm。在排水坡度不大的平面铺贴，卷材长边宜垂直于流水方向自坡下向上铺贴，采用多
层卷材时上层卷材盖过下层卷材。上下两层和相邻两幅卷材的接缝应铺开1/3幅宽，且上下两层卷材不得相互垂直铺贴。
合成高分子防水卷材接头应按专门规定施工。
3.3.2管理埋设件处防水处理
为了避免因结构沉降造成管道变形破坏，应在管道穿过结构处理设套管，套管上附有法兰盘，套管应于浇筑结构时按设计位置预埋准确。卷材防水层应粘贴在套
江苏省华建建设股份有限公司（沪）
作 业 指 导 书
NO. OD-1-5-01
卷材地下防水工程
第 C 版 第 0次修改
第 5页 共 6 页
管的法兰盘上，粘贴宽度至少为100mm，并用夹板将卷材压紧。粘贴前应将法兰盘及夹板上的尘垢和铁锈清除干净，刷上沥青。夹紧卷材的夹板下面，应用软金属片、石棉纸板、无胎油毡或沥青玻璃布油毡衬垫。
3.3.3变形缝防水处理
在变形缝处增加卷材附加层，附加层可视实际情况采用合成高分子防水卷材、高聚物改性沥青防水卷材，或无胎油毡、沥青玻璃布油毡等。在结构厚度的中央埋设止水带，止水带的中心圆环应正对变形缝正中。变形缝内可用浸过沥青的木丝板填塞，缝口用优质密封膏封填。
4、质量标准、规范及其它要求
4.1主控项目
4.1.1卷材防水层所用卷材及主要配套材料必须符合设计要求。
4.1.2卷材防水层及其转角处、变形缝、穿墙管道等细部做法必须
符合设计要求。
4.2 一般项目
4.2.3卷材防水层的基层表面应牢固，基层应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。
4.2.4卷材防水层的搭接缝应粘（焊）结牢固、密封严密，不得有皱折、翘边和鼓泡等缺陷。
4.2.5侧墙卷材防水层保护层与防水层应粘结牢固、结合紧密、厚度均匀一致。
4.2.6卷材搭接宽度的允许偏差为-10mm。
5、成品保护
5.1已做好的卷材防水层，应加强成品保护，及时采取措施，不得损坏。
5.2地下室管道不得碰损、变位和堵塞杂物。
5.3卷材铺贴完成后，要及时做好保护层，外贴法墙面甩槎的卷材要保护好，防止断裂和损伤，各层卷材铺完后，其顶端应给予临时固定，加以保护。
5.4外防水内贴法的防水层。在防水结构施工前贴在永久性保护墙上，在防水层铺完后，应按设计和施工规范要求，做好保护层。
6、应注意的质量问题
6.1接头搭接不良：应注意卷材接头保持清洁干燥，勿使受到污染。对已产生搭接不良的卷材接头，应视具体情况，分别处理。搭接不符合规定、影响防水效果的，
可重新铺贴，或加铺防水层。接头粘接不牢的，应先根除影响粘结的因素，再重新
江苏省华建建设股份有限公司（沪）
作 业 指 导 书
NO. OD-1-5-01
卷材地下防水工程
第 C 版 第 0次修改
第 6页 共 6 页
将接头粘结牢固。接头损坏，甚至无法搭接者，可采取加铺卷材的方法予以修补，即先将损坏部分剪掉，再分清层次，加铺卷材进行搭接。
6.2空鼓：卷材防水层空鼓，发生在找平层与卷材之间，且多在卷材的搭接缝处。造成的原因是卷材防水层中窝有水分，找平层未干、含水量过大而窝有潮气，受热后水分产生体积膨胀，使卷材起鼓。或基层不平整，不清洁使卷材没有贴密实，铺时粘结剂过薄，或浇油不匀、压得不紧或压铺用力不均，皆可产生粘结不实而空鼓。
6.3漏水：地下防水工程渗漏主要发生在穿墙管处、螺栓孔、变形缝及底板与墙连接槎处等薄弱环节。
(1)防水结构施工时混凝土漏振，衬垫材料填塞不严。
(2)变形缝处漏水是由于地下结构沉降不均匀而拉裂防水层或操作马虎所致。
对变形较大、易遭破坏或易老化部位，如变形缝、转角、三面角，以及穿墙管道周围、地下出入口通道等处，均应铺设卷材附加层。
(3)接槎处漏水原因是甩出的卷材未保护好造成破碎、清不干净，基层与卷材粘贴不严密以及搭接长度不够等。在分格缝、穿墙管道周围、卷材搭接缝，以及收头部位应做密封处理。

编制人：魏春明，王烨
