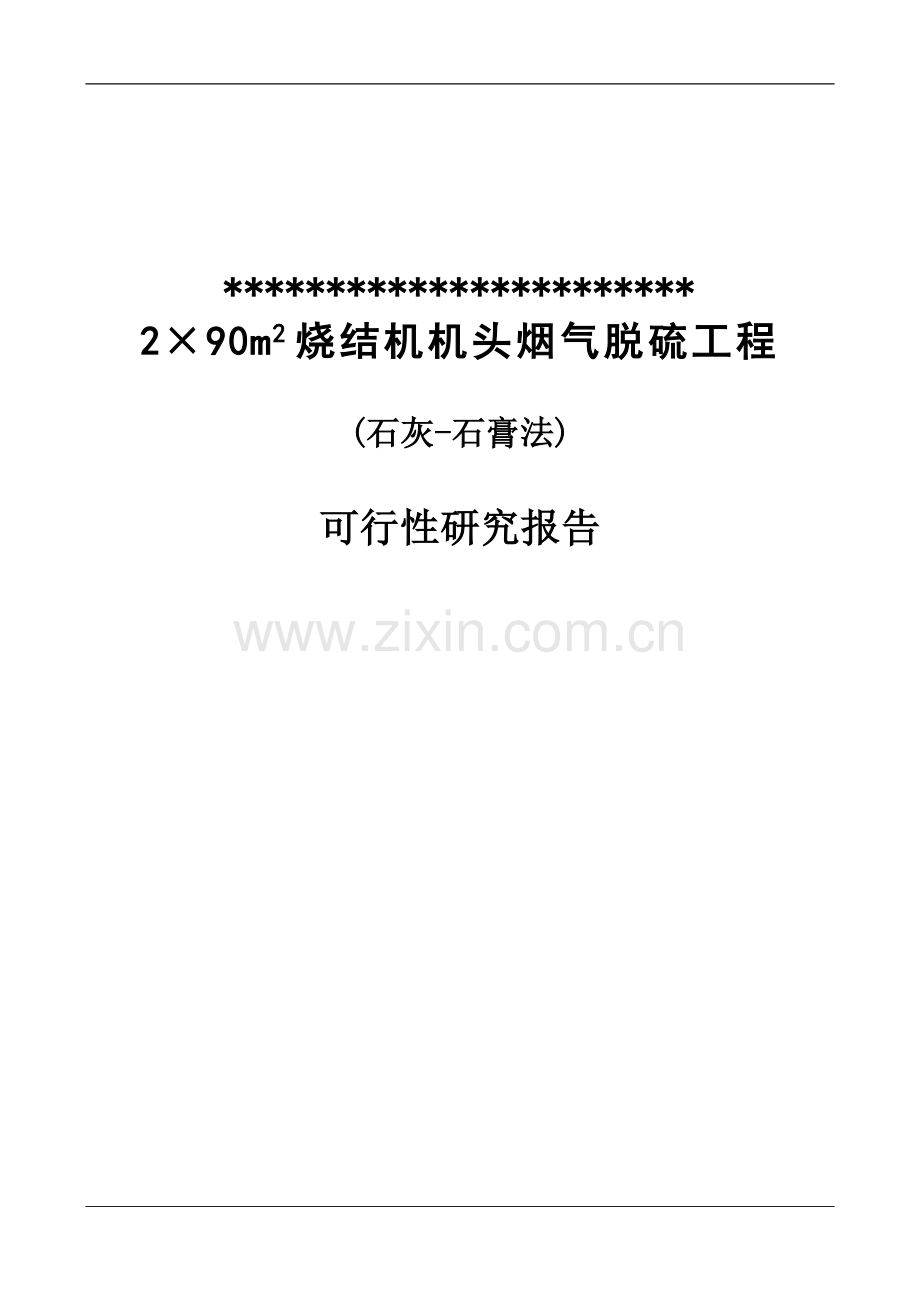

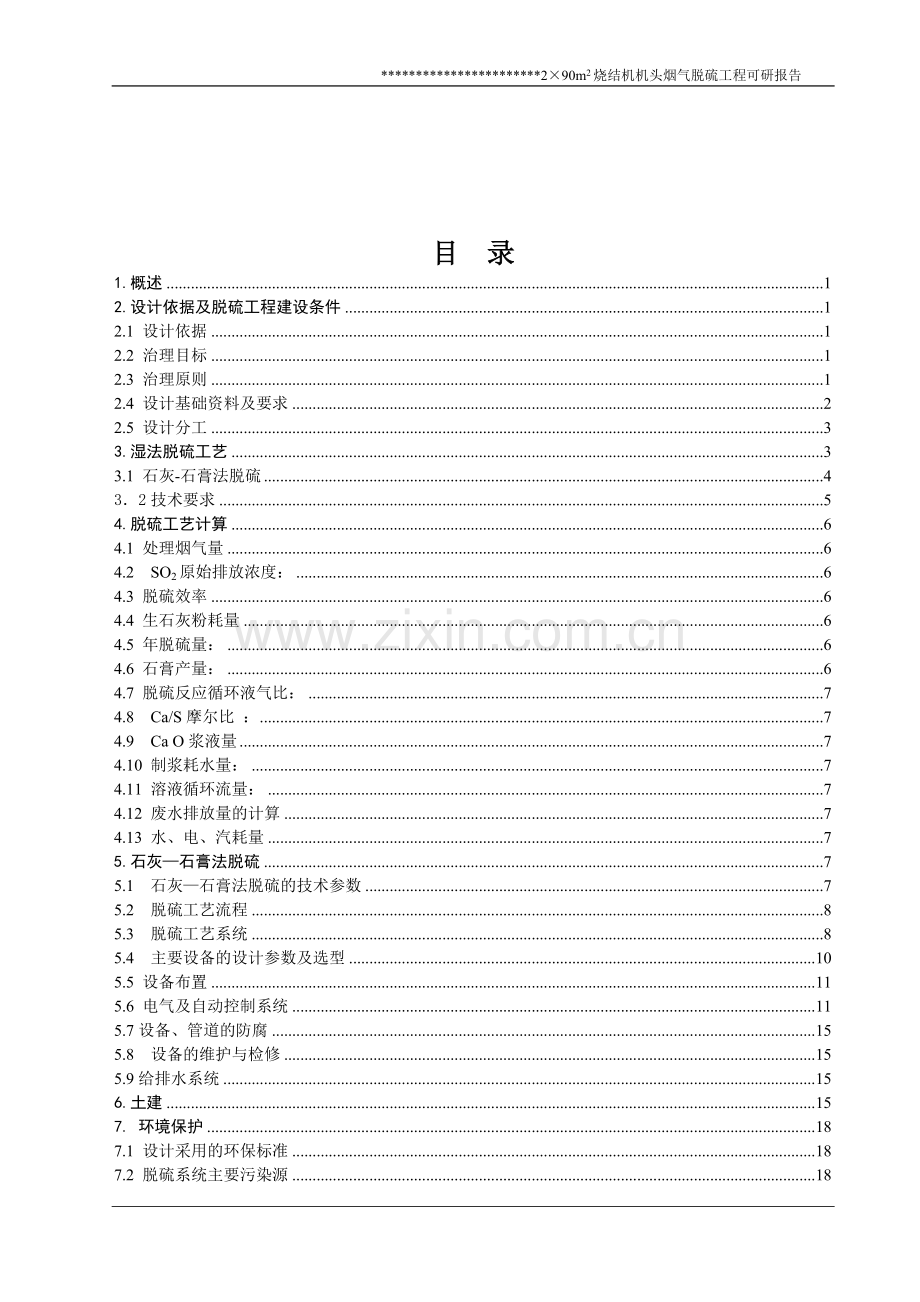

*290m2烧结机机头烟气脱硫工程(石灰-石膏法)可行性研究报告 *290m2烧结机机头烟气脱硫工程可研报告目 录1.概述12.设计依据及脱硫工程建设条件12.1 设计依据12.2 治理目标12.3 治理原则12.4 设计基础资料及要求22.5 设计分工33.湿法脱硫工艺33.1 石灰-石膏法脱硫432技术要求54.脱硫工艺计算64.1 处理烟气量64.2 SO2原始排放浓度：64.3 脱硫效率64.4 生石灰粉耗量64.5 年脱硫量：64.6 石膏产量：64.7 脱硫反应循环液气比：74.8 Ca/S摩尔比 ：74.9 Ca O浆液量74.10 制浆耗水量：74.11 溶液循环流量：74.12 废水排放量的计算74.13 水、电、汽耗量75.石灰石膏法脱硫75.1 石灰石膏法脱硫的技术参数75.2 脱硫工艺流程85.3 脱硫工艺系统85.4 主要设备的设计参数及选型105.5 设备布置115.6 电气及自动控制系统115.7设备、管道的防腐155.8 设备的维护与检修155.9给排水系统156.土建157. 环境保护187.1 设计采用的环保标准187.2 脱硫系统主要污染源187.3 主要污染治理措施187.4 环境效益197.5 经济效益198. 节能降耗199. 安全、消防与劳动保护2510. 劳动定员、调试和培训2511.工程进度计划2712.主要设备表和技术经济分析2812.1 主要设备表2812.2 工程费用概算（见附表）3112.3 脱硫系统运行费用估算3113.附图3213.1 烟气脱硫工艺图3213.2 烟气脱硫电气图3213.3 烟气脱硫控制图321.概述*有限公司位于*县。现有90m2 烧结机两台，每台主抽风机设计风量540000m3/h；两台烧结机分别有独立烟囱排放，且距离较远。从烧结机烟囱排出的废气含有SO2、氮氧化物、粉尘等既影响操作区环境，又污染大气。根据环保有关规定，SO2、颗粒物等污染物排入大气必须达标排放。公司领导十分重视环境保护工作，拟针对现行日益严格的环保要求，对烧结机机头烟气进行处理，做到达标排放。2.设计依据及脱硫工程建设条件2.1 设计依据（1）、环发(1997)634号酸雨控制区与二氧化硫控制区划分方案（2）、国务院令字(2003)第369号排污费征收使用管理条例（3）、工业企业厂界噪声标准(GB12348-90)（4）、工业“三废”排放试行标准(GBJ4-73)（5）、大气污染物综合排放标准（GB162971996）（6）、工业炉窑大气污染物排放标准（GB9078-1996）（7）、中华人民共和国环境保护法（1989.12）；（8）、环境空气质量标准（GB13223-1996）；（9）、其它相关工程标准。2.2 治理目标按照工业炉窑大气污染物排放标准（GB9078-1996）的规定和*公司的要求，烟气脱硫后达到如下指标：SO2100(mg/Nm3) 烟尘50(mg/Nm3)2.3 治理原则1. 烟气脱硫及烟尘同步治理，同步达标。2. 采取必要的措施确保脱硫系统不影响烧结机的正常运行。3. 选用成熟、稳定、可靠的烟气脱硫和除尘工艺方案，确保经脱硫装置处理后排放的烟气满足当地的环保要求。4. 脱硫副产物应易于处理或能综合利用，无二次污染。5. 现有场地能满足脱硫设备布置要求。6. 脱硫工艺与设备技术先进，运行稳定可靠，操作维修简单易行；7. 在满足上述要求的前提下，应尽可能降低工程造价和运行成本。2.4 设计基础资料及要求（1）、烧结烟气及相关工况参数序号内 容每台90m2烧结机参数备 注1工况烟气量（m3/h）5400002排烟温度（）100150按常温150计算3标况烟气量（Nm3/h）3500004配煤含硫量(%)0.65烧结烟气SO2含量（mg/Nm3）10006含湿量（%）4.310.07原有电除尘配制单室三电场8电除尘后烟气含尘浓度（mg/Nm3）1509主风机型号SJ9000 10主风机额定风量（m3/h）54000011主风机余压值（Pa）1650012主风机电机功率（KW）13烟囱高度（m）10014烟气组成种类N2，O2，CO，CO2，SO2 NOx 飞灰等15治理目标SO2100(mg/Nm3)烟尘50(mg/Nm3)（2）、 烧结机年运行小时数 ：按7920小时/年计算（3）、物价指标水价：1.0元/吨电价：0. 528元/Kwh石灰价： 200元/吨工人工资：20000元/年人（4）、脱硫系统布置方式：脱硫系统采用石灰-石膏法；两台90m2烧结机各建一套脱硫设施。（5）、脱硫副产物处理要求：通过处理含水率10%左右，无二次污染；废水通过处理达到污水综合排放标准（GB8978-1996）中三级标准，大部分废水回用，少量排到附近污水池。2.5 设计分工 序号内容接点位置1烟道烧结风机出口烟道致消音器之间（有接口位置情况）2供电由业主方接入脱硫系统进线柜内3工业水脱硫区域外1米 ， 0.3MPa4生活水脱硫区域外1米， 0.2MPa5压缩空气脱硫区域外1米， 0.5MPa6废水脱硫区域外1米3.湿法脱硫工艺湿法烟气脱硫(WFGD)技术是目前应用较广泛的脱硫技术，其特点是整个脱硫系统位于烟道的末端、除尘系统之后。湿法烟气脱硫过程是气液反应，其脱硫反应速度快，脱硫效率高，适合于烧结机的烟气脱硫，由于脱硫过程在溶液中进行，脱硫剂和脱硫生成物均为湿态，其脱硫过程的反应温度低于露点，传统工艺是脱硫以后的烟气一般需再加热才能从烟囱排出。现国外和国内对脱硫后的烟气处理趋向不采取加热可直接通过烟囱排放，即对脱硫后烟气不加热直接排放，对烟囱做防腐处理，或直接在塔顶烟囱排放。目前，湿法脱硫技术占世界安装烟气脱硫的总容量的85%。湿法脱硫技术包括石灰-石膏湿法、氧化镁法、磷铵肥法、碱式硫酸铝法、水和稀酸吸收法、双碱法等方法。其中石灰-石膏湿法、氧化镁法烟气脱硫是目前湿法脱硫的主流方法。我们此次采用石灰-石膏湿法和氧化镁法通用型技术，设计计算采用湿式石灰-石膏法。3.1 石灰-石膏法脱硫工艺流程见方案流程图。脱硫原理：在现有的烟气脱硫工艺中，湿法石灰石膏洗涤工艺最为成熟，运行可靠性最高，应用也最为广泛，已成为优先选择的脱硫工艺。其工艺分自然氧化和强制氧化两种，其主要的区别是能否在吸收塔底部的贮液槽中通过鼓入空气把亚硫酸钙氧化成石膏（CaSO42H2O），得到高纯度的产品。目前，强制氧化工艺已成为优先选择的脱硫工艺。从除尘器出来的烟气进入吸收塔后，SO2直接和石灰浮液接触并被吸收去除。新鲜的石灰浆液不断的被加入到吸收塔底部的贮液槽中，被洗涤后的烟气通过除雾器，然后通过烟囱被排放到大气中，反应产物从塔中取出，然后被送去脱水或进一步处理。石灰石膏法脱硫工艺的化学原理如下：在水中，气相SO2被吸收并经下列反应离解：SO2（气）+H2O SO2（液）+ H2OSO2（液）+ H2OH+HSO3-2H+SO32-由于H+被OH-中和生成H2O使得这一平衡向右进行。OH-离子是由水中溶解的石灰产生的。CaO+H2OCa(OH)2Ca(OH)2+SO2CaSO3+ H2OCaSO3+1/2O2CaSO4鼓入的空气也可用来氧化HSO3-和SO32-离子，最后成生石膏沉淀物HSO3-+1/2 O2 SO42-+H+SO32-+1/2 O2 SO42-+Ca2+ CaSO4工艺特点：（1）脱硫效率高、技术成熟，脱硫效果能够满足环保新的要求。石灰石膏法脱硫技术最成熟，脱硫效率为95%以上，运行可靠，使用最普遍。在国内外烟气脱硫市场占有率约为90% 。（2）运行成本低。石灰（CaO）或熟石灰（Ca（OH）2）资源丰富，业主就有高品位的石灰资源，便于就地取材。（3）脱硫产物可回收利用。脱硫产物石膏（CaSO4）可做建材或水泥添加剂，每吨脱硫石膏价值40元，从而可以降低运行费用。（4）工艺布置科学先进、设备结构简单，能有效降低一次性投资和运行费用。脱硫塔采取三层喷淋，两级脱水，可使石灰脱硫塔喷雾吸收液气比L/G从20L/Nm3降低到6-8 L/Nm3，就可节省运行电费近一半，也可大大减少循环水泵容量和循环水管管径，可节省一次投资。（5）本工艺设计了石膏回收系统，从而使石膏可以综合利用，有经济效益（一般设计中石膏价格按约40元/吨算），同时不必占用大片渣场，这是十分有利的。（6）如果考虑紧缩一次投资，和尽可能减少占地面积，也可不设计石膏回收系统，而把脱硫渣脱水后同高炉炉渣一并处理。（7）占地面积小：烧结机现场虽然紧凑，但完全能够满足工艺设备布置。（8）工艺设备制作、安装周期短，能够满足该公司建设工期要求。（9）系统自动化程度高。脱硫系统采用PLC控制，实现自动控制，实时运行参数的显示功能，有效的减轻操作工的劳动强度，确保系统有效的连续运行。（10）系统自动控制石灰浆液浓度和喷淋液气比。停运时管道用水进行反冲洗，能有效防止“结垢、堵塞”现象的发生。由于业主自己生产石灰，根据业主要求，本设计方案选用石灰石膏法脱硫技术。32技术要求为了与烧结机运行匹配，脱硫装置的设计必须保证能快速启动，且在烧结机负荷波动时应有良好的适应特性。脱硫装置必须满足如下运行特性：（1）脱硫装置应能适应烧结机的正常波动负荷。（2）整套脱硫系统及其装置的设置应能够满足整个系统在不同工况下运行的要求，脱硫装置及其辅助设备的启动、正常运行监控应在脱硫控制室实现。整个系统的控制功能由脱硫系统的PLC实现。（3）在装置停运期间，各个需要冲洗和排水的设备和系统(如：石灰和石膏浆液系统的泵、管道、箱罐等)必须能实现冲洗和排水。（4）自动运行方式需要的阀门和挡板等应配置气动/电动执行器。（5）烟道和箱罐等设备应配备相应的人孔门。（6）所有设备和管道，包括烟道、膨胀节等在设计时必须考虑设备和管道发生故障时能承受最大的温度热应力和机械应力。（7）所有设备和管道，包括烟道的设计应考虑最差运行条件（压力、温度、流量、污染物含量）及事故情况下的安全富裕量。（8）设计选用的材料必须适应实际运行条件，包括考虑适当的腐蚀余量。（9）在设备的冲洗和清扫过程中产生的废水（例如：石灰浆液或石膏浆液系统设备与管道等）应收集在脱硫岛的排水坑内，然后送至吸收塔系统中重复利用，不能将废水直接排放。（10）所有设备与管道等的布置应考虑系统功能的实现和运行工作的方便4.脱硫工艺计算 以下以一台烧结机的各种参数来计算，共上两套脱硫系统4.1 处理烟气量项目90m2烧结机热态 （t=150）540000m3/h标态350000Nm3/h4.2 SO2原始排放浓度： 1000mg/Nm3 4.3 脱硫效率本脱硫系统的脱硫效率应不低于，以满足排标要求（1000-100）/1000100%=90.0%实际石灰石膏法脱硫效率可达95%以上。4.4 生石灰粉耗量生石灰小时耗量：G90=35000090010-656641.0580%=362kg/h生石灰年耗量：Ga(90)= 3627920/1000=2867 t/a4.5 年脱硫量：G(90)SO2=（1000100）10-6350000/10007920=2495 t/a4.6 石膏产量：G(90) =6705 t/a4.7 脱硫反应循环液气比：58 L/Nm34.8 Ca/S摩尔比 ：取1.051.1 4.9 Ca O浆液量CaO浆液量：G=3620kg/h4.10 制浆耗水量：G=3.5 t/h4.11 溶液循环流量：90m2脱硫塔循环水量：2100t/h4.12 废水排放量的计算脱硫塔底部持液槽中排水量为：G90=17m3/小时.塔4.13 水、电、汽耗量脱硫系统估算水耗量如下：水：10 t/h电耗量：374.615kw/h (详见5.6)5.石灰石膏法脱硫5.1 石灰石膏法脱硫的技术参数5.1.1 烧结机规格：90m2共两台5.1.2 脱硫效率：在满足排标要求的前提下，本脱硫系统脱硫效率大于95 %5.1.3 脱硫剂：生石灰（或熟石灰）粉，纯度80%，颗粒度为200目5.1.4 Ca/S比：1.055.1.5 生石灰耗量：G90=362kg/h ,2867t/a 5.1.6 脱硫量： G(90)SO2=2495 t/a5.1.7 石膏产量： G(90)= 6705 t/a5.1.8 SO2排放浓度：100mg/Nm35.1.9 烟尘排放浓度：50mg/Nm35.1.10 液气比：610L/m35.1.11 溶液循环量： 90m2脱硫塔：2100t/h5.2 脱硫工艺流程本脱硫工程由制浆系统、烟气系统、脱硫塔吸收系统、副产品处理系统、废水排放系统、电气控制系统等组成。石灰石膏法脱硫工艺流程：烧结烟气除尘后首先通过喷淋降温，再进入吸收塔进行脱硫反应，完成脱硫后的净化烟气经两级除雾后，再经烟囱排出。石灰粉经加水消化制成510浓度的浆液，用乳液泵泵入脱硫塔下部贮液槽中，再经循环泵打入塔内喷淋系统，喷淋脱硫。脱硫塔下部贮液槽中20% 的石膏浆，经泵进人石膏制备系统的水力旋流器浓缩，然后通过脱水机脱水成为含水低于10%的石膏，进入石膏仓。脱水后的废水经处理后大部分循环回用，小部分处理达标后排放。脱硫系统压力损失1200Pa，烧结主抽风机富余，方案按烟气脱硫系统不设增压风机处理。脱硫后烟气直接通过塔顶烟囱排放。石灰石膏法脱硫工艺详见流程图。5.3 脱硫工艺系统5.3.1、制浆系统制浆系统由储灰仓、消化罐、乳液罐、搅拌器、乳液泵等组成。用斗式提升机成品石灰粉送入钢制石灰粉仓内，再由定量给料机送到石灰消化罐，上清液经消化泵打入乳液罐，制成浓度为5%10%的石灰浆液，这样制成的石灰浆液经乳液泵供入脱硫塔，由脱硫塔的循环泵供应循环液用以吸收烟气中的SO2。根据烟气负荷、脱硫塔烟气入口的SO2浓度和pH值来控制打入吸收塔的石灰浆液量。 消化罐、乳液罐为钢砼结构或钢结构，内衬树脂防腐。浆液浓度约为510%，用调节给水量来控制浆液浓度。5.3.2烟气系统烟气系统主要设备包括烟气挡板、烟道及其附件。烟气经主抽风机出口，通过脱硫前预处理装置进行降温后进入吸收塔，在吸收塔内脱硫净化，经过塔顶除雾器除去水雾后，再经脱硫烟囱排入大气。在原烟道上设置旁路挡板门，当烧结机启动、FGD装置故障、检修停运时，烟气由旁路挡板经烟囱排放，当脱硫装置进行检修时不会影响烧结机主系统的安全运行。脱硫前降温装置处采用特殊防腐措施。当脱硫系统投运时，打开入口挡板、关闭旁路挡板。原烟气经入口挡板、降温装置进入吸收塔。当烟气温度高于150或其它意外情况时，吸收塔将停用，此时，打开旁路挡板，关闭入口挡板，原烟气直接从原烟囱排放。5.3.3脱硫塔吸收系统脱硫吸收系统有脱硫吸收塔、喷淋装置、循环水泵、氧化风机、搅拌器、排液泵、脱水除雾器及反冲洗装置等组成。吸收塔按其功能可分为喷淋区、除雾区和氧化区。喷淋吸收区装有多个防堵雾化喷嘴.交叉布置。烟气经电除尘器和引风机后，从喷淋区下部进入吸收塔，与均匀喷出的吸收浆液逆流接触。喷淋管不仅能在母管内均匀分布浆液，而且也能把浆液均匀分配给连接喷嘴的支管。所有喷嘴能避免快速磨损、结垢和堵塞，喷嘴材料采用碳化硅或相当的材料制作。氧化区的功能是接受和贮存脱硫剂，鼓风将CaSO3氧化成CaSO4，并结晶生成石膏。吸收剂浆液制备系统将所需浓度的石灰浆液送入吸收塔底部的反应槽，与塔内未反应完全的吸收液及部分石膏混合，用再循环泵送至吸收塔上部喷嘴，喷入塔内进行脱硫反应。脱硫后烟气经除雾后含水量75mg/Nm3，经烟囱排放。5.3.4副产品处理系统副产品处理系统来自吸收塔浓度约为20%的石膏浆，经泵进入水力旋流器浓缩，然后通过箱式板框压滤机脱水成为含水低于10%的石膏，再存入石膏仓库，送往用户使用。滤液进入废水处理池，经氧化、调整PH值达标后回用。5.3.5废水处理系统废水排放系统一般来说，脱硫污水的pH值为46,含有大量的悬浮物。处理的方法是先向污水中加入石灰乳，调整pH值。废水达标后循环使用。5.3.6工艺水系统业主从供水系统提供一路工业水，供到承包方设置的工业水箱。水箱配置2台工艺水泵（1运1备），每台泵选型时考虑流量10%裕量，压头20%裕量。其主要用户为：吸收塔蒸发水、浆液制备用水、事故紧急喷水；除雾器及所有浆液输送设备、输送管路、贮存箱的冲洗水5.3.7烟气污染物连续监测仪烟气连续监测系统包括气体采样系统、分析仪器、零气系统、校正系统、数据采集系统、仪器控制柜等。5.3.8、电气控制系统： 详见5.65.4 主要设备的设计参数及选型以下设备选型为一套90平米的设备，共需两套5.4.1 喷淋脱硫塔塔体为碳钢结构，内壁用玻璃鳞片作防腐处理，塔外采用=80mm的保温材料保温后，外包=0.5mm的彩钢板。脱硫塔直径7000mm，高H=26m，烟囱总高45米，一台5.4.2 脱硫塔喷淋装置 喷淋管采用FRP防腐耐高温材料；喷嘴材质为SiC材料，防腐和耐磨。5.4.3 脱水器采用折流板脱水器配合脱硫塔的烟气脱水，每塔二层，材质为聚脂FRP，带清洗装置。5.4.4 循环泵选用耐磨防腐脱硫泵，三台，用于向脱硫塔供循环溶液。250MFU-50-700/26-K型，Q=700m3/h，H=26m，110KW。5.4.5 乳液泵选用50MFU-30-20/30-K 型泵四台，两台用于将消化罐中的石灰浮液排入乳液罐，另两台用于将乳液罐中的石灰浮液排入脱硫塔内，都为一用一备，Q=20m3/h，H=30m, 5.5KW。5.4.6 排浆泵选用65MFU-50-30/40-K型泵二台，用于将塔底的石膏浆液打入水力旋流器，一备一用，Q=30m3/h，H=40m,11.0 KW。5.4.7 废水回液泵选用80MFU-32-50/32-Y型泵二台，用于将废水池内水打回脱硫塔，一备一用，Q=50m3/h，H=32m,11.0kw。5.4.8 氧化风机选用罗茨风机一台，用于向脱硫塔底曝气区加入空气，使亚硫酸钙氧化成硫酸钙。SSR-175型，Q=40m3/min，P=58.8Kpa，75kw。5.4.9 脱硫塔搅拌装置PMJ-II型搅拌器，每塔三台，每台N=5.5KW。5.4.10氧化钙粉仓设备直径4000mm，高H=6m，V=80m3。另外配气化用罗茨风机。SSR-100型一台，Q=6.55m3/min，P=58.8Kpa，11KW。斗式提升机：TD315型，H=15m ,7.5kw5.4.11 消化罐、乳液罐脱硫系统各自采用消化罐、乳液罐各一个，碳钢结构内衬防腐层，并配有搅拌机，用于将纯度80%以上的200目石灰粉与水搅拌混合成510%的石灰乳液供脱硫塔使用。直径4000mm，高H=2500mm。LMJ-I型搅拌器，每罐一台，每台N=5.5KW5.4.12水力旋流器选用水力旋流器一台，Q=30T/H，用于石膏浆液一级浓缩，使浆液固含量由20%，提高到50%左右，以便进入二级脱水浓缩。5.4.13 箱式板框压滤机选用真空过滤机一台，用于二级脱水浓缩，使浆液固含量由50%提高到90%，以便集中处理或外运， F=5m2 ，5.5kw5.4.14 PH值自动控制仪：两台5.4.15 液位仪：四台5.4.16 SO2在线监测装置（进、出口，共两套）5.5 设备布置脱硫除尘系统的主要设备为吸收塔和石灰制备系统和厂房，根据厂区总平面布置的规划，按工艺要求集中布置，各设备的平面和空间组合，既做到工作分区明确，又做到合理、紧凑、方便，外观造型协调、整体性好、节省投资，同时最大限度地节省用地。脱硫设备布置在烟囱旁边的空地上，由于场地狭小，设备布置尽量紧凑。制浆设备布置在其它空地上，脱硫塔旁布置氧化罗茨风机、循环泵、控制室。废水处理布置在其他空地上。5.6 电气及自动控制系统5.6.1 电气5.6.1.1 电源负荷每台90m2烧结机脱硫系统用电设备表序号设备名称与规格数量单机功率（kw）总功率(kw)备注1罗茨风机 SSR-100型111112电加热器 DYK-Y122223定量给料器 DN30011.11.14斗式提升机：TD315型，H=15m ,17.57.55搅拌器 LMJ-I25.5116乳液泵50MFU-30-20/30-K25.55.5各开一备一7氧化风机SSR-175型275758真空过滤机15.55.5真空泵111119废水返回泵80MFU-32-50/32-Y211.011.0开一备一10工业水泵25.55.5开一备一11烟道阀门23.06.012循环水泵250MFU-50-700/27-K311033013搅拌器 LMJ-II35.516.514排浆泵65MFU-50-30/40-K211.011.0各开一备一合计529.6考虑到制浆设备不连续运行及脱硫塔循环水泵可开二备一，系统总用电量为374.615kW。5.6.1.2配电装置低压配电中心（PC）采用GGD交流低压开关柜，柜体采用通用柜形式。所有装置都有良好的接地。每一开关柜均直接与就近的接地网相连，其接地线满足设备短路电流热稳定的要求。5.6.1.3 二次接线保护及控制电机、阀门由塑壳断路器、热继电器等实现保护。保护装置供电电源采用220V AC。所有电动机阀门的控制均纳入脱硫PLC系统控制。信号与测量脱硫区域所有开关状态信号、电气事故信号均送入脱硫PLC。脱硫区域有如下电气信号及测量（不限于此）：所有电动机的合闸、跳闸状态、事故跳闸、控制电源消失；45kW及以上低压电动机、45kW以下I类低压电动机电流；电度计量通过电度表其脉冲输出送入脱硫PLC实现脱硫岛重要设备自动计量。电气量送入脱硫PLC实现数据自动采集、定期打印制表、实时调阅、显示电气主接线、亊故自动记录及故障追忆等功能。5.6.2自动控制5.6.2.1 控制水平1）本工程脱硫系统采用PLC实现对脱硫系统进行远方启/停控制，正常运行的监视和调整和保护。PLC的控制对象如下：烟道：进口挡板门状态，旁路挡板门状态吸收塔入口: 烟气温度，烟气压力，除雾器出口: 烟气温度，烟气压力吸收塔：液位，循环液PH值乳液槽：液位消化槽：液位储料仓：料位计2）脱硫系统的控制室内设操作员站，方便调试人员对脱硫岛仪控系统的调试和运行人员的操作。3）PLC的配置及功能(1) 每套系统采用一套PLC系统。提供的PLC满足脱硫系统全部测量、控制、联锁保护的功能。脱硫PLC控制系统控制模块采用西门子S7-300系列PLC。所提供的PLC基本配置中，每种类型I/O测点至少有15%备用量。(2) 调节回路主要有：烟道旁路挡板门的联锁回路吸收塔循环液pH值脱硫剂添加量自动调节出口烟气SO2监测控制pH值设定吸收塔液位吸收塔补水调节除雾器反冲洗冲洗水自动开断控制吸收塔浆液排放排浆阀自动控制此外，对设备及各工艺系统进行程序启停控制及联锁保护。包括下列必要的连锁： a、进口烟气温度过高b、 进口或出口挡板门关闭5.6.2.2 主要仪表及设备的选型 变送器采用国内知名品牌设备如上海威尔泰。 重要参数（如PH，密度）测量分析仪表全部采用国际品牌产品。 温度、压力现场指示表、热电阻采用国内品牌产品。 开关、调节阀全部采用国内知名品牌产品，如海米特、巨良等。5.6.2.3 主要安装材料电缆全部采用阻燃电缆。桥架为镀锌桥架。5.6.3 其它5.6.3.1防雷接地系统所有正常不带电的金属设备外壳，金属构架管架等均可靠接地。脱硫区域内工作接地、保护接地、防雷保护及防静电接地共用一套接地系统，接地电阻不大于4欧。接地极采用50X50X5镀锌扁钢垂直打入地下，室外接地干线采用50X8镀锌扁钢，室内接地干线采用40X4镀锌扁钢与接地极相连，接地支线采用镀锌扁钢或电力电缆，组合成闭合的接地网，并与区域主接地网有可靠的电气连接，连接点不少于两个。所有主要的电气设备将在其两侧设置两个接地点。5.6.3.2 电缆选型动力电缆采用交联聚乙烯绝缘聚氯乙烯护套铜芯电缆，控制电缆采用聚乙烯绝缘聚氯乙烯护套电缆。5.6.3.3 电缆设施电缆根据工程实际情况采用电缆沟道电缆桥架地下埋管以及电缆直埋的敷设方式。直埋电缆每隔15m左右在地面设置永久性标志。动力电缆、控制电缆、信号电缆等按有关标准和规范分层（或分隔）敷设。所有进入设备的电缆均穿金属软管保护，电缆埋管采用热镀锌水煤气管。5.6.3.4照明照明系统采用380/220V（三相四线制）中性点直接接地系统，电源由MCC提供。5.7设备、管道的防腐湿法脱硫系统在吸收塔脱硫反应完成后，烟温降至55左右。这些吸收塔出口的含饱和水蒸气的净烟气，主要成分为水蒸气、二氧化硫、三氧化硫等酸性气体。当温度较低时，硫酸雾凝结成液体硫酸附着在设备的内壁上，或溶解于洗涤液中，因此具有很强的腐蚀性，必须采取防腐措施。设备、烟道防腐采用玻璃鳞片方案，循环液管道采用硬聚氯乙烯管材。5.8 设备的维护与检修转动机械如水泵、风机等需进行经常性的维护保养。电控部分定期进行检测。脱硫塔的检修与烧结机同步，主要检查防腐、焊接，工作量较小。脱硫系统设备可利用率95以上。5.9给排水系统5.9.1 设计准则下面列出适用于脱硫岛给水排水系统的中国国家规范及标准，必须按照这些出版物的最新版本执行。建筑给水排水设计规范室外给水设计规范室外排水设计规范室外硬聚氯乙烯给水管道工程设计规范建筑排水硬聚氯乙烯管道工程设计规范5.9.2 给排水系统给水排水系统的设置应包括：生活污水排放与通气系统（包括室内和室外）雨水排放系统（包括室内和室外）生活用水供水与配水系统（包括室内和室外）工业废水排放系统6.土建6.1 结构部分6.1.1技术要求土建结构设计应遵循：国家最新实行的或将要实行的有关标准、规范和规定土建设计执行的主要规范如下:（不限于此）建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002湿陷性黄土地区建筑规范GBJ25-90钢结构设计规范GB17-88砌体结构设计规范GB5003-2001建筑抗震设计规范GB50011-2001构筑物抗震设计规范GB50191-93建筑地基基础设计规范GB50007-2002建筑地基地基处理技术规范JGJ79-91(1998年版)地下工程防水技术规范GB50108-2001动力基础设计规范GB50040-96建筑设计防火规范GBJ16-87 (2002年版)屋面工程技术规范GB50207-94钢筋机械连接通用技术规程JGJ107-96热轧H型钢和部分T型钢GB/T11263-1998焊接H型钢冶金部YB3301-92压焊钢格栅板冶金部YB4001-91统一使用的制图标准、规定房屋建筑制图统一标准GB/T50001-2001建筑结构制图标准GB/T50105-20016.1.2 建筑物的结构型式脱硫区的控制室（石膏脱水、控制室）采用现浇钢筋混凝土结构，砖砌体维护。烟道支架、管道支架及吸收塔采用钢结构。脱硫区的沟道、支墩、坑和池等地下设施均采用现浇钢筋混凝土结构,脱硫区石灰制浆池、吸收塔区疏水地坑、脱硫岛内排水沟等沟道、坑和池有防腐要求的应采用防腐措施。建筑设计应配合工艺解决好建筑内部通道、防火、防爆、防水、防噪声、保温隔热、采光、采暖通风和生活卫生设施等方面的问题。6.2建筑部分建筑设计以安全、适用、经济、美观为基本原则，建筑标准应与烧结主厂房等其他建筑群体相协调。建筑设计应遵循：国家最新实行的或将要实行的有关标准、规范和规定建筑设计执行的主要规范如下：建筑设计防火规范GBJ16-87 (2002年版)建筑内部装修设计防火规范GB50222-95屋面工程质量验收规范GB50207-2002中华人民共和国工程建设标准强制性条文-房屋建筑部分统一使用的制图标准、规定房屋建筑制图统一标准GB/T50001-2001建筑制图标准GB/T50104-2001建筑设计应根据生产工艺流程、使用要求，自然条件、建筑材料、建筑技术等因素，结合工艺设计进行建筑物的平面布置、空间组合及建筑造型设计并注意建筑群体与周围环境的协调。建筑色彩应与厂区其他设施相协调，具体将和业主商定。建筑设计应配合工艺解决好建筑内部通道、防火、防爆、防水、防噪声、保温隔热、采光、通风和生活卫生设施等方面的问题。6.3 主要建筑（1）脱硫控制室脱硫控制室为6米13米4.5米双层建筑。控制室6米6米，脱水工房6米7米；（2）脱硫循环泵房 循环泵房采用轻钢结构，外护彩钢板（3）废水处理池废水处理池一座，4米8米2.5米钢筋混凝土结构。（4） 脱硫塔基础脱硫塔基础为钢筋混凝土结构。（5）设备基础主要有水泵、箱罐基础，为钢筋混凝土结构。（6） 管道支架及基础烟道支架为钢结构，钢筋混凝土基础。（7） 其它所有建、构筑物按地震烈度为7度设计。7. 环境保护7.1 设计采用的环保标准地下水环境质量标准（GHZB1-1999）中的三类标准污水综合排放标准（GB8978-96）中的二级标准工业企业厂界噪声标准（GB12348-90）中的二类标准锅炉大气污染物排放标准GB13271-2001工业炉窑大气污染物排放标准（GB9078-1996）7.2 脱硫系统主要污染源本技术方案设计排放烟气中SO2的浓度100 mg/m3，排放烟气中总粉尘浓度在50 mg/Nm3以下，保证达到工业炉窑大气污染物排放标准（GB9078-1996）的排放要求和业主的要求。本脱硫除尘设备运行过程中废水经处理后循环使用。脱硫副产物亚硫酸钙、硫酸钙可由建材厂家进行综合利用，不会对周围环境造成污染。粉尘：脱硫吸收剂氧化钙在输送和贮存过程中由于管理不善可能产生氧化钙粉的泄漏和飞扬。 噪声：脱硫系统设备在运行过程中产生噪声，不会对周围环境和工作人员产生影响。系统中的设备噪音低于80dB(A)，产生噪声的主要设备是风机、水泵等。7.3 主要污染治理措施 脱硫废水经废水处理池处理达标后，可以循环使用。 脱硫副产物亚硫酸钙、硫酸钙可由建材厂家进行综合利用，不会对周围环境造成污染。防尘措施：厂内粉仓加装锁气器和除尘器噪声防治措施：选用低噪声设备，订货时提出噪声控制要求。设置隔声值班室，建筑采用吸声材料等。7.4 环境效益年脱硫量： G=2495 t/a7.5 经济效益烧结机年脱硫共计2495 t/a，年少交SO2排污费149.7万元/年。8. 节能降耗8.1、 分析评价依据中华人民共和国节约能源法（主席令第90号1997年11月1日发布）关于固定资产投资工程项目可行性研究报告节能篇（章）编制及评估的规定国家计委、国家经贸委、建设部计交能（1997）2542号*所在地项目的建设条件、能源资源条件。8.2 、设计原则认真贯彻国家产业政策和行业设计规范，严格执行节能规定，努力做到合理利用能源和节约能源，节能降耗。采用先进的节能新工艺、新设备、新技术，严禁使用国家已公布淘汰的机电产品。8.3 、项目概况*有限公司位于*县。现有90m2 烧结机两台，每台主抽风机设计风量540000m3/h；两台烧结机分别有独立烟囱排放，且距离较远。从烧结机烟囱排出的废气含有SO2、氮氧化物、粉尘等既影响操作区环境，又污染大气。根据环保有关规定，SO2、颗粒物等污染物排入大气必须达标排放。公司领导十分重视环境保护工作，拟针对现行日益严格的环保要求，对烧结机机头烟气进行处理，做到达标排放。脱硫系统采用石灰-石膏法；两台90m2烧结机各建一套脱硫设施。脱硫原理：在现有的烟气脱硫工艺中，湿法石灰石膏洗涤工艺最为成熟，运行可靠性最高，应用也最为广泛，已成为优先选择的脱硫工艺。其工艺分自然氧化和强制氧化两种，其主要的区别是能否在吸收塔底部的贮液槽中通过鼓入空气把亚硫酸钙氧化成石膏（CaSO42H2O），得到高纯度的产品。目前，强制氧化工艺已成为优先选择的脱硫工艺。从除尘器出来的烟气进入吸收塔后，SO2直接和石灰浮液接触并被吸收去除。新鲜的石灰浆液不断的被加入到吸收塔底部的贮液槽中，
