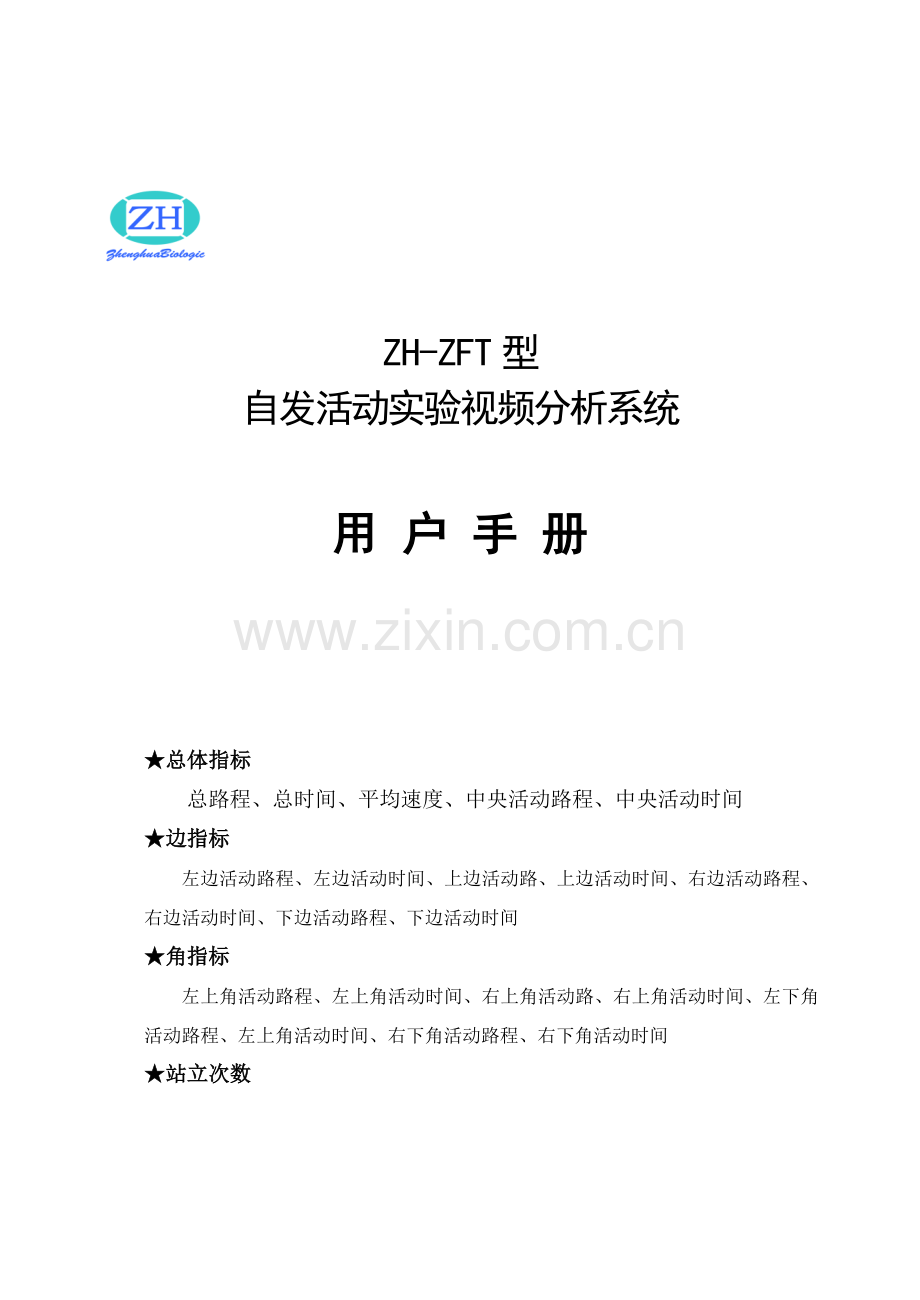

ZH-ZFT型
自发活动实验视频分析系统

用 户 手 册

★总体指标
总路程、总时间、平均速度、中央活动路程、中央活动时间
★边指标
左边活动路程、左边活动时间、上边活动路、上边活动时间、右边活动路程、右边活动时间、下边活动路程、下边活动时间
★角指标
左上角活动路程、左上角活动时间、右上角活动路、右上角活动时间、左下角活动路程、左上角活动时间、右下角活动路程、右下角活动时间
★站立次数

2009年1月 淮北正华生物仪器设备有限公司

尊敬的淮北正华用户：

欢迎您选择使用正华产品。

淮北正华生物仪器设备有限公司不断研发、改进产品的功能，提高服务质量。为了方便您使用，请仔细阅读说明书，并按照说明书的步骤操作。自始至终，淮北正华的服务将伴随着您，使用时无论有什么问题，请及时与我公司联系，我们时刻恭候为您服务。

由于产品的改进，您所购买的淮北正华产品可能与说明书中书介绍不完全一致，谨此致歉。

本手册内容的解释权归淮北正华生物仪器设备有限公司，用户因违反本手册中的安全注意及使用说明事项而导致的事故，本公司不承担任何责任。

● 使用前请仔细阅读本手册
● 请妥善保存，以备参阅
● 产品外观颜色见实物

概述
ZH-ZFT型自发活动实验视频分析系统（inner open field test）视频分析系统是观察研究实验动物神经精神变化、进入开阔环境后的各种行为，例如动物对新开阔环境的恐惧而主要在周边区域活动，在中央区域活动较少，但动物的探究特性又促使其产生在中央区域活动的动机，也可观察由此而产生的焦虑心理。中枢兴奋药物可以明显增加自主的活动而减少探究行为，一定剂量的抗精神病药物可以减少探究行为而不影响自主活动。
特点
*最多可支持16只动物同时实验
*创新的遥控启动、关闭功能，分析时间更可靠
*做工精致，硬件坚固耐用，标准化工业设计
*超强的升级和扩展支持，只需增加1~2万实验模块费就可以做其他实验，节省实验室建设费用消除实验室升级带来的各仪器配套与兼容性问题可顺利接入实验室信息化管理系统，配合GLP中心的SOP管理流程
*软件系统功能强大，提供指标参数丰富
*用视频摄像跟踪技术，实现了实验过程的自动化，避免了人工计数引入的主观误差和对实验动物的干扰，增加了实验结果的真实可靠性
*领先的核心算法，有效保证识别的抗干扰性和准确性
*可定时录制视频图像，以多种方式显示指标，提供轨迹图、轨迹坐标点和指标结果的导出功能。
*实验笼方便更换清洗，同样适于短时间和长时间
*可在光线暗淡的条件下进行视频分析对动物的干扰更小，昏暗条件更加符合啮齿类动物的生活习性
技术指标
1、总体指标
总路程、总时间、平均速度、中央活动路程、中央活动时间
２、边指标
左边活动路程、左边活动时间、上边活动路、上边活动时间、右边活动路程、右边活动时间、下边活动路程、下边活动时间
３、角指标
左上角活动路程、左上角活动时间、右上角活动路、右上角活动时间、左下角活动路程、左上角活动时间、右下角活动路程、右下角活动时间
４、站立次数

系统介绍
本系统至少包括如下内容方可运行：
1． PC机，至少是CPU主频1.8G，具有1G内存，256M独立显卡,
2． 安装WINDOWS XP系统，及frameworks net 1.1环境；
3． 行为学实验软件、加密狗以及用户key文件（与加密狗对应）;
4． 视频摄像装置；
5． 专业图象处理采集卡；
6． 相应的实验组件
（如自发活动、强迫游泳组件、MORRIS水迷宫水池、条件性位置偏爱（CPP）组件等）
自发功能
辨别、跟踪、记录实验鼠在指定的监测时间内行动轨迹及相关数据。所记录的实验信息包括：实验名称、开始日期、结束日期、实验人员、动物类别、实验目的、分组编号、所属实验、分组名称、处理方式、动物个数、自定义名；动物信息包括：编号、性别、品系、鼠龄、体重等；实验参数包括：总时间、总路程、平均速度、中央活动路程、中央活动时间、左上角活动路程、左上角活动时间、右上角活动路程、右上角活动时间、左下角活动路程、左下角活动时间、右下角活动路程、右下角活动时间、左边活动路程、左边活动时间、右边活动路程、右边活动时间、上边活动路程、上边活动时间、下边活动路程、下边活动时间、运动轨迹图（BMP格式）等。
.
系统安装
加密狗安装
把加密狗插入计算机主机后面的串口或者USB口
视频采集卡的安装
首先，退出所有正在运行的软件，关闭主机。
第二步，打开机箱，找到一个空闲的PCI插槽，将卡装上。
第三步，连接摄像头的视频信号线到采集卡的信号输入插座（AV1）。
软件安装
默认安装：
进入光盘目录，双击 “自动安装程序”图标， 出现如下图
在该界面中点击“安装”，按照提示进行自动安装，系统会自动安装视频采集卡、行为学分析软件系统、frameworks1.1和加密狗驱动，同时显示安装进度，如下图：

安装全部完成后点击“退出”。
手动安装：
视频采集卡安装

1. 点击“开始”――“控制面板”―――“系统”―――“硬件”―――“设备管理器”———“多媒体控制器”――――双击并点“重新安装驱动程序”——－手动指向搜索光盘内的采集卡驱动安装目录，安装完成采集卡驱动

2. 进入光盘内的“采集卡”目录，再进入“采集卡应用程序”目录内选择安装采集卡应用程序SETUP.EXE执行安装。
自发活动实验软件安装
n 进入光盘内的“BehaviorSys”目录，单击安装相应实验分析软件目录下的SETUP.EXE执行安装。
n 选择安装路径（最好不要选择安装在C盘）。安装文件开始复制程序文件，复制完毕，安装结束。
安装加密狗驱动
运行软件安装目录内的“dog”文件夹里，在弹出的界面中点击“安装”，完成加密狗驱动安装。

系统环境程序安装
n 进入光盘，单击执行安装（正常运行本软件必需frameworks1.1）。
系统使用
图象采集卡应用程序功能说明
该应用程序可用来检测图像采集系统是否能正常工作。
浏览录像的功能

1．删除：删除当前点选的AVI文件。
2．最前：浏览第一页的录像。
3. 上页：浏览上一页的录像。
4. 下页：浏览下一页的录像。
5．最后：浏览最后一页的录像。
6．刷新：重新扫描并显示当前目录下的AVI文件。
7. 全部播放: 播放窗口里显示出来的所有录像。
8. 全部停止：停止正在播放的所有录像。
9. 全屏：把选中的录像放到全屏状态。
视频操作界面提供的功能有：

显示视频：
启动软件后，视频显示窗口会自动显示出一路视频图像来。视频窗口可以任意拖动和拉伸。
快照：点击快照按钮，会将当前图像按照时间顺序起名字，保存为BMP或JPG格式的文件。存放位置由高级设置里的快照存放目录决定。

保存当前图像：点击保存当前图像按钮，会弹出文件夹浏览窗口，请您选择合适的位置和文件名，最后保存文件。
录像：点击录像按钮，会把将当前的视频流以时间顺序存储为AVI文件。同时禁止快照,保存当前图像,浏览图像文件,浏览录像文件和暂停功能。再次点击录像按钮，停止录像，同时询问是否将已录像的文件改名。
浏览图像文件：点击浏览图像文件按钮，视频显示界面自动隐藏，弹出浏览图像文件窗口，显示高级设置的快照存放目录中存放的所有图形文件。具体界面说明请参见图像浏览。
浏览录像文件：点击浏览录像文件按钮，视频显示界面自动隐藏，弹出浏览录像文件窗口，显示高级设置的录像存放目录中存放的所有录像文件。具体界面说明请参见录像浏览。
标准大小：点击标准大小按钮，视屏窗口恢复成与实际视频流格式相同的宽高。
全屏：点击全屏按钮，视频窗口覆盖整个屏幕。
设置：点击设置按钮，会弹出一个菜单，包括：
a.视频属性： 调整视频源的制式，颜色属性。
b.显示格式： 调整视频源的显示图像格式。
c.录像格式： 调整录制视频源的图像格式。
d.通道选择： 选择视频端口
e.高级设置： 其它选择

总在最前：软件窗口始终放在其他窗口之上。
帮助：弹出本帮助文件。
暂停：冻结视频图像。
最小化：整个窗口最小化。
退出：结束软件。
隐藏面板：隐藏控制面板。
动物行为学分析软件功能说明

图 51.2 系统界面
系统界面主要有实验信息栏、功能栏、信息栏构成，见图 52.2 系统界面：
实验信息栏
注意：以下操作均通过点鼠标右键的菜单实现
l 在 实验名称 栏中先选择实验类别，输入本实验的名称，在实验人员、实验动物、实验时间、实验目的、备注栏信息。
单击“确定”按钮确认创建该实验，进入下一步。
单击“退出”按钮不保存退出

l 在 分组信息对话框中输入实验实验鼠的分组名称、处理方式（给药方式）、动物个数（总数）、自定义名、备注栏信息。
单击“确定”按钮确认创建该实验，进入下一步。
单击“退出”按钮不保存退出。

l 在 动物信息 对话框中输入实验实验鼠的动物编号、性别、品系、体重、月龄、备注等信息。
单击“确定”按钮确认创建该实验，进入下一步。
单击“退出”按钮不保存退出。

l 在实验次数 栏中输入当日的实验次数信息。
单击“确定”按钮确认创建该实验，进入下一步。
单击“退出”按钮不保存退出。

功能栏
功能栏包括“实验设计”、“单次录像”、“批量录像”、“单次分析”、“批量分析”、“查看结果”、“系统设置”几个主要实验功能，如图4-1所示：

图 41 功能栏

l “实验设计”：当进入实验设计后，就可以对“实验信息栏”里面的内容进行编辑；反之，则不可以。

点击“实验设计”后其他功能键呈灰色，在完成实验设计并点击“完成设计”前其他功能键都不能操作。

l “单次录像”：进入单次录象后，就可以对测试动物栏里面的测试动物进行单个录象。

“批量录像”：当用户把批量测试开关打开后，“待测试批量列表”里面有待测试批量动物，就可以使用批量录象。

l “单次分析”：当测试动物栏里面的测试动物已经录象完毕后，进入单次分析后，就可以对测试动物栏里面的测试动物进行单个分析。

l “批量分析”：当用户把批量测试开关打开后，“待测试批量列表”里面有待测试批量动物，并且已经录象完毕，就可以使用批量批量分析。

l “查看结果”：当所有动物都分析结束后，可以先选中测试动物栏里某一个动物点“查看结果”得到单个实验数据；也可以选中“待测试批量分析表”再点“查看结果”得到多个动物实验数据。另外，用户可以选中实验名称里面的项目（用SHIFT+选中项），进行多个动物的轨迹图和结果导出。

l “系统设置”：对参数进行设置后，保存并退出。

信息栏
信息栏是所有项目和操作的信息窗口，图 51.2.3所示：

图 51.2.3 功能栏

流程
软件操作流程
首先简单说明一下进行一个实验要进行的操作内容。（管理密码123456）
使用流程为：
1、选择菜单里面的“系统设置”里面的“录像”，在预览状态下，放置好自发活动组件，让录像中的组件位置居中，录制一段录像。
2、进入主界面的功能栏里面的“系统设置”调节，使运动区域分析范围与实际分析范围一致，调节灰度，让红色识别区域与实验动物重合（很重要的一步）；如果是4鼠的组件，则分别选择试验箱（如下图）并调节好每个试验箱的运动区域与实际分析范围，保存退出。

3、进入主界面功能栏的“实验设计”，进入实验编辑修改状态，在实验名称、实验分组、实验动物、实验次数里面点鼠标右健增加实验信息，完成后，点功能栏里面的“完成设计”，系统将自动保存，退出实验设计，进入分析状态。
4、用户选择实验、分组、实验次数后，打开“”批量测试开关，在“待测试批量列表”中从鼠标右键菜单中选择“生成计划表”里面的任意一种添加方式。
5、进入功能栏“批量录像”，设置好“采集时间”后点“设为默认”；然后选视频路径保存路径，指定到用户自定义的录像文件夹内，再点“设为默认”，如果用户不选择，将保存在系统默认的目录下。
6、按用户添加到待测试计划表的动物进行录像。比如选中左边列表第一项动物，然后点“录像”，录制完成后，再点左边的列表第二项动物进行下一个动物录像。如果需要重新录像，直接“重录”覆盖原来的录像（另外如果需要多个动物同时录像，可以选择多项动物后，再录像）。
7、全部录像完成后，关闭“批量录像”窗口，点功能栏里面的“批量分析”，然后点“开始”即全部自动分析所有已录像好的待测试计划表里面的动物。
8、全部分析结束后，用户选择功能栏里面的“查看结果”，既可以查看所有待测试计划表里面的已分析动物的测试结果。用户选择所选动物（可单个或者多个选择）“导出指标”保存所有结果为EXCEL到自己指定的目录；用户选择所选动物（可单个或者多个选择）再点“导出轨迹”保存所有轨迹为BMP格式图片到自己指定的目录。
9、另外，还有些特殊功能，如果需要对某次实验某个动物进行快速录像分析，用户可选择所选动物（可单个或者多个选择）进行“单次录像”，然后点“单次分析”，进行分析。如果要查看结果，可在实验动物栏里面点鼠标右键的“查看结果”。
仪器的维修
1、 一年保修期：
本公司为专业公司，具有高标准的质量，对所供产品提供一年的质量保证，
对设备提供终身维修，属下列情况之一实行收费修理，只收取材料成本费。
a．保修期已满
b．由于运输保管不善而损坏或未按说明书要求进行操作、保养而损坏的。
c．自然灾害、电网故障及其它不可抗拒力造成的损坏。
d．未经我方许可，用户自行拆卸或修理造成的损坏。
e．如需发回我公司进行维修，运费由双方承担。
f．本公司对该产品在此12个月内出现制造和材料质量问题将以免费维修和调换。
2、 保修范围细则：
本公司对产品的销售、安装、服务不会授权给任何人。对销售、安装、服务以外引起的任何特殊情况或故意损害不给保修。不保证仪器可以适用任何特殊项目。

自发活动实验视频分析系统
装箱单
序号
名称
数量
1
自发活动箱
1套
2
视频分析软件安装盘
1张
3
摄像机
1个
4
摄像机支架
1个
5
摄像机镜头
1个
6
视频采集卡
1块
7
视频及摄像机电源线
1根
8
摄像机变压器
1个
9
加密狗
1个
10
说明书
1本
11
服务承诺
1份
12
合格证
1个
13
电脑(配置见验收单)
1台
安徽省淮北正华生物仪器设备有限公司
地址：安徽省淮北市濉溪经济技术开发区玉兰大道17号
电话：[phone] 6062307 邮编：235100
传真：[phone]
技术服务：0561-6063044
E-mail:zhwhp@

竭诚为您服务是我们的宗旨

地址：安徽省淮北市濉溪经济技术开发区玉兰大道17号
电话：[phone] 6062307 邮编：235100
传真：[phone]
技术服务：0561-6063044
E-mail:zhwhp@
