《光现象》作图题训练
八年级______班 姓名_________

一.作图要点
1．光的反射作图要点：
a．物、像关于平面镜对称；
b．平面镜是物点和像点连线的垂直平分线；
c．反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像。
2．光的折射作图要点：
当光从空气斜射入玻璃或水等其它介质时，折射角小于入射角；反之则折射角大于入射角。　
3．作图注意事项：
（1）要借助工具作图，作图一定要规范。
（2）是实际光线画实线，不是实际光线画虚线。
（3）光线要带箭头，光线与光线之间要连接好，不要断开。
（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。

三、典型题练习
1．作出下列各图的入射光线（或反射光线）并标出入射角、反射角。

作图步骤:
(1)作法线
(2)测量入射角(或反射角)的大小.
(3)根据入射角与反射角相等的关系,作出反射光线(或入射光线)

2.画出下图镜子所在的位置.

作图步骤:
(1)测量入射光线与反射光线的夹角.
(2)对夹角作角平分线,即法线.
(3)作法线的垂线(镜面位置)于入射点o,并在镜子背面画阴影.
3．作下图的折射光线。

作图步骤:
(1)作法线（垂直于两种介质接触面）
(2)根据入射角与折射角的关系,作出折射光线(或入射光线)

4．根据平面镜成像特点画出镜中的像（或镜前的物体）。
A
B
C

A’
B’‘
S

作图步骤:
(1)分别作各点垂直于镜面的连线（虚线）并延长。
(2)测量各点到镜面的距离，再测量各点延长线到镜面的距离找到各点的像。
(3)连接像点.

5．有一束光从A点发射到镜面，反射后经过B点，请画出入射光线和反射光线。

作图步骤:
(1)作A点垂直于镜面的连线（虚线）并延长.
A
B
(2)测量A点到镜面的距离，再测量延长线到镜面的距离找到
A点的像Aˊ.
(3)连接AˊB (镜内部分用虚线).并标出连线与镜面的交点O.
(4)连接AO.

6．下图是时钟在平面镜中成的像，它们的实际时间是_______________。

方法1:从试卷的背面观看.
方法2:用12:00减去图上的时间.
方法3:利用平面镜成像特点作图

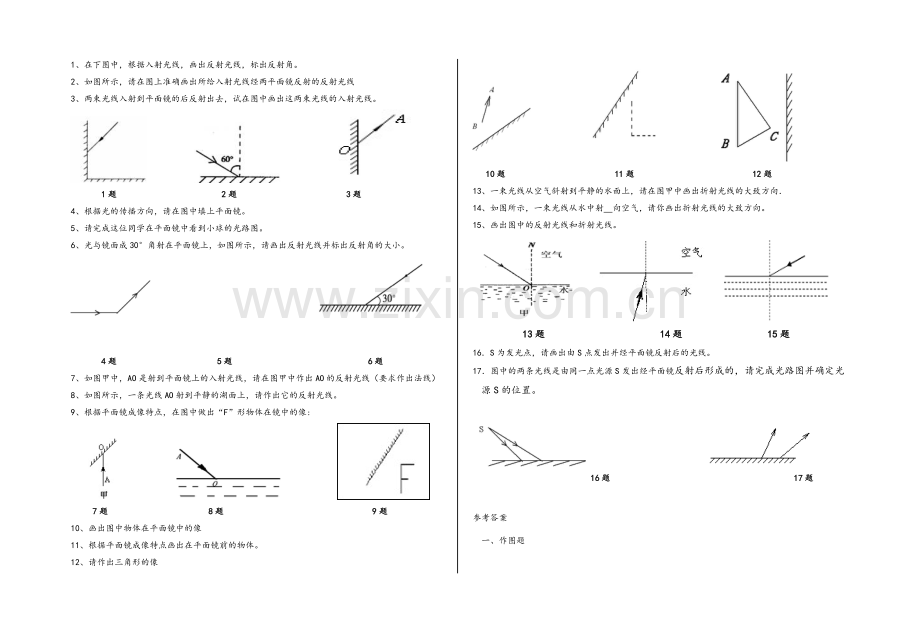

练习:
1、在下图中，根据入射光线，画出反射光线，标出反射角。
2、如图所示，请在图上准确画出所给入射光线经两平面镜反射的反射光线
3、两束光线入射到平面镜的后反射出去，试在图中画出这两束光线的入射光线。

1题 2题 3题
4、根据光的传播方向，请在图中填上平面镜。
5、请完成这位同学在平面镜中看到小球的光路图。
6、光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。

4题 5题 6题
7、如图甲中，AO是射到平面镜上的入射光线，请在图甲中作出AO的反射光线（要求作出法线）
8、如图所示，一条光线AO射到平静的湖面上，请作出它的反射光线。
9、根据平面镜成像特点，在图中做出“F”形物体在镜中的像:

7题 8题 9题
10、画出图中物体在平面镜中的像
11、根据平面镜成像特点画出在平面镜前的物体。
12、请作出三角形的像

10题 11题 12题
13、一束光线从空气斜射到平静的水面上，请在图甲中画出折射光线的大致方向．
14、如图所示，一束光线从水中射 向空气，请你画出折射光线的大致方向。
15、画出图中的反射光线和折射光线。

13题 14题 15题
16．S为发光点，请画出由S点发出并经平面镜反射后的光线。
17．图中的两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图并确定光源S的位置。

16题 17题

参考答案

一、作图题

1、
2、
3、
4、
5、
6、
7、
8、
9、
10、
11、
12、
13、
14、
15、
16、图略
17、
18、
19、
20、
21、
22、
23、
24、
25、
26不好意识没有答案
