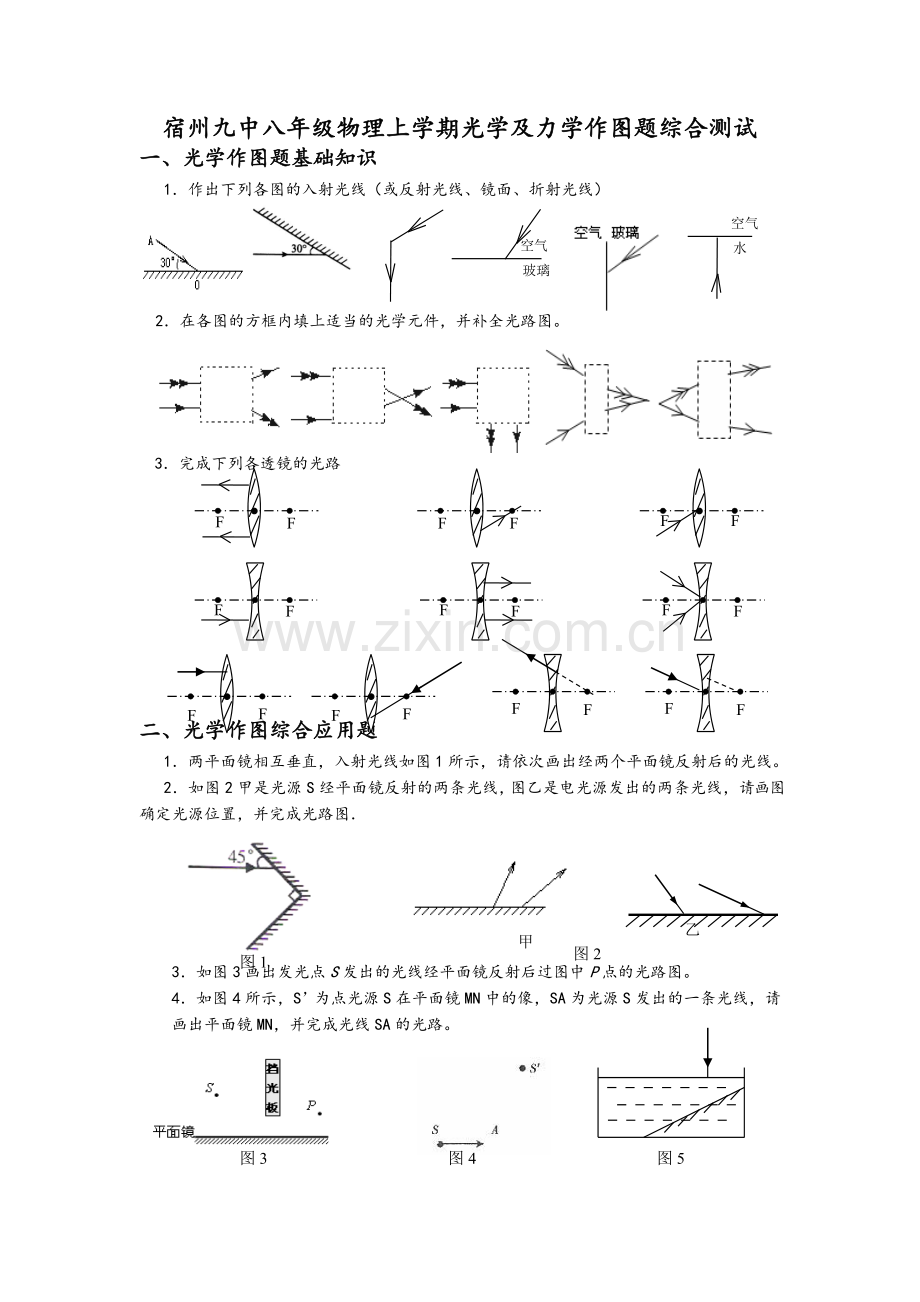

宿州九中八年级物理上学期光学及力学作图题综合测试
一、光学作图题基础知识
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）
空气
玻璃
空气
水

2．在各图的方框内填上适当的光学元件，并补全光路图。
F
F
F
F
F
F
3．完成下列各透镜的光路

F
F
F
F
F
F

F
F
F
F
F
F
F
F

二、光学作图综合应用题
1．两平面镜相互垂直，入射光线如图1所示，请依次画出经两个平面镜反射后的光线。
2．如图2甲是光源S经平面镜反射的两条光线，图乙是电光源发出的两条光线，请 画 图 确定光源位置，并完成光路图．

甲
乙
图2

图1

3．如图3画出发光点S发出的光线经平面镜反射后过图中P点的光路图。
4．如图4所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。

图5
图4
图3

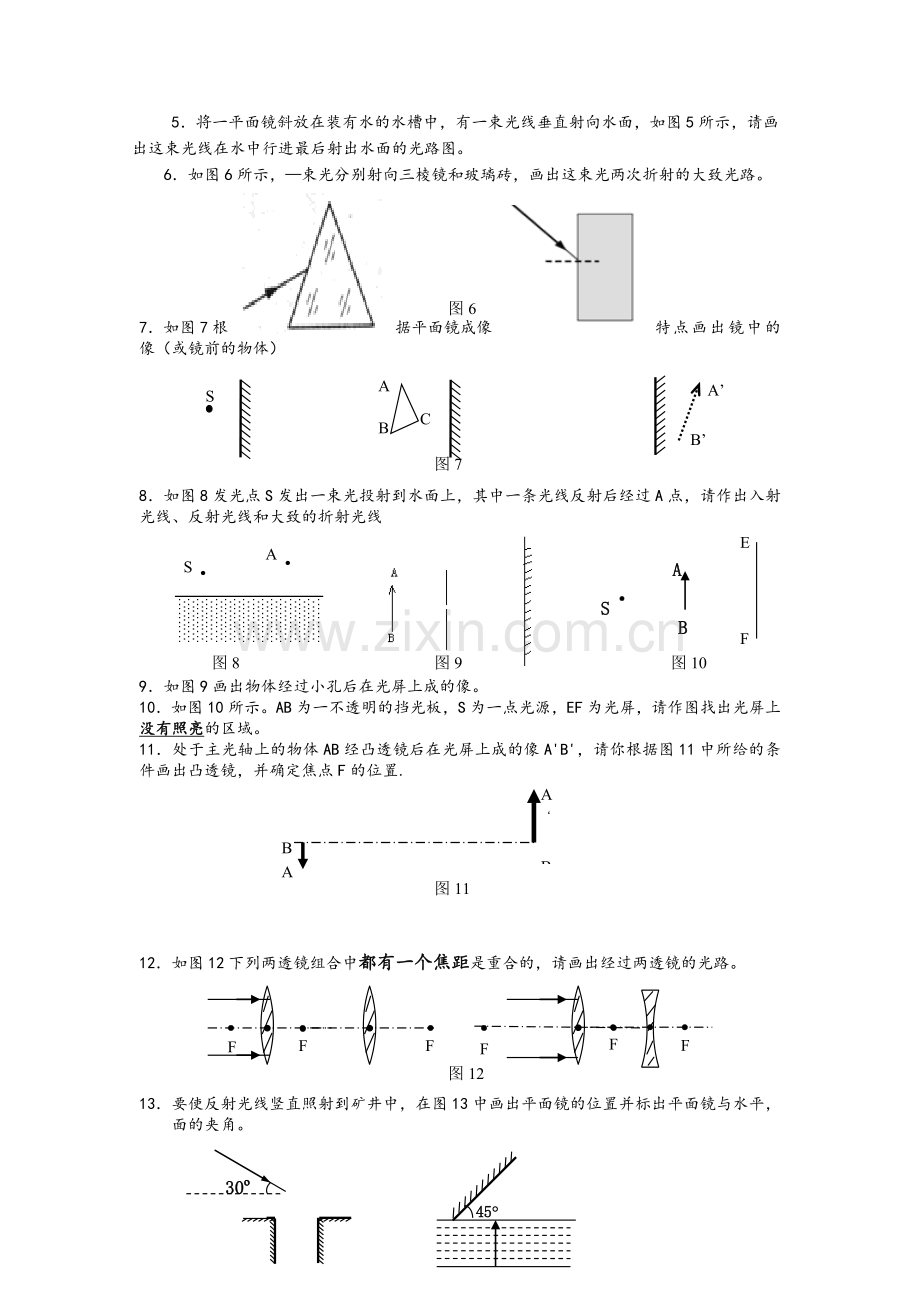

5．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图5所示，请画出这束光线在水中行进最后射出水面的光路图。
6．如图6所示，—束光分别射向三棱镜和玻璃砖，画出这束光两次折射的大致光路。

图6

7．如图7根据平面镜成像特点画出镜中的像（或镜前的物体）
A
A’
B’‘

C
S

B

图7

E
8．如图8发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线
A
S

·
S
B
A

图8
图10
图9
F

9．如图9画出物体经过小孔后在光屏上成的像。
10．如图10所示。AB为一不透明的挡光板，S为一点光源，EF为光屏，请作图找出光屏上没有照亮的区域。
A‘

B‘
B
A
11．处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图11中所给的条件画出凸透镜，并确定焦点F的位置.

图11

F
F

F
F

F
F
12．如图12下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。

图12

13．要使反射光线竖直照射到矿井中，在图13中画出平面镜的位置并标出平面镜与水平，面的夹角。

45°
30º

图14
图13

14．如图14所示光从水中垂直于分界面入射到空气中，完成光路图。
15．如图15所示。已知两块平面镜夹角是60°，当入射光线与其中一块镜面的夹角是
30°时，画出这条光线在两镜间的反射光线。
图16

图15

16．如图16所示是一个简易的潜望镜，当一条光线射入潜望镜后发生两次反射，请完成光路图。
17．A、B是一条入射光线，射到如图17所示甲、乙的方框内，在方框内适当位置放两块平面镜，使入射光线反射后可沿CD射出，请画出平面镜的位置。
图18
图17

18.如图18所示，在地面上竖直竖立一长杆AB，图中带箭头的线是一束照到地面的太阳光，请作出长杆AB在地面上的影子.
二、力学作图题
1．画出图19中重为2N的紫砂茶壶受到的重力示意图。
图20

图19

2、如上右图20所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。（图中已标出摩擦力的作用点）
3．如下图21所示是长在枝条上的苹果，请在图中画出苹果受力示意图。
4．如下图22所示，当小球从A点经过B点到达C点的过程中，作出小球经过B点时所受重力示意图。
图21
图22

图23

5．在图23中画出斜面上的物体所受的重力G和物体对斜面压力F的示意图.
6．画出图24中小明受到的重力示意图。
7．如图25所示，一个重为G=10N的铁球沿斜面滚下，请画出铁球所受重力的示意图．
图26
A
B
8．在光滑墙壁上用网兜把足球挂在A点，足球与墙壁的接触点为B。在图26中画出球受到的重力G、悬绳对球的拉力F的示意图。
图24
图25

9．如图27所示，重为10N的小球放在水平桌面上，请在图中画出小球受到的支持力和桌面受到的压力的示意图。

图28

图27

10．如图28所示，画出重为9N的小球所受重力的示意图。
图30
图29
11．在A点沿与水平面成30度角斜向右上方拉小车，拉力为50N，请在图30中画出拉力的示意图。

12．如30图，物体沿斜面下滑，请用力的示意图画出物体受到的重力和摩擦力。
