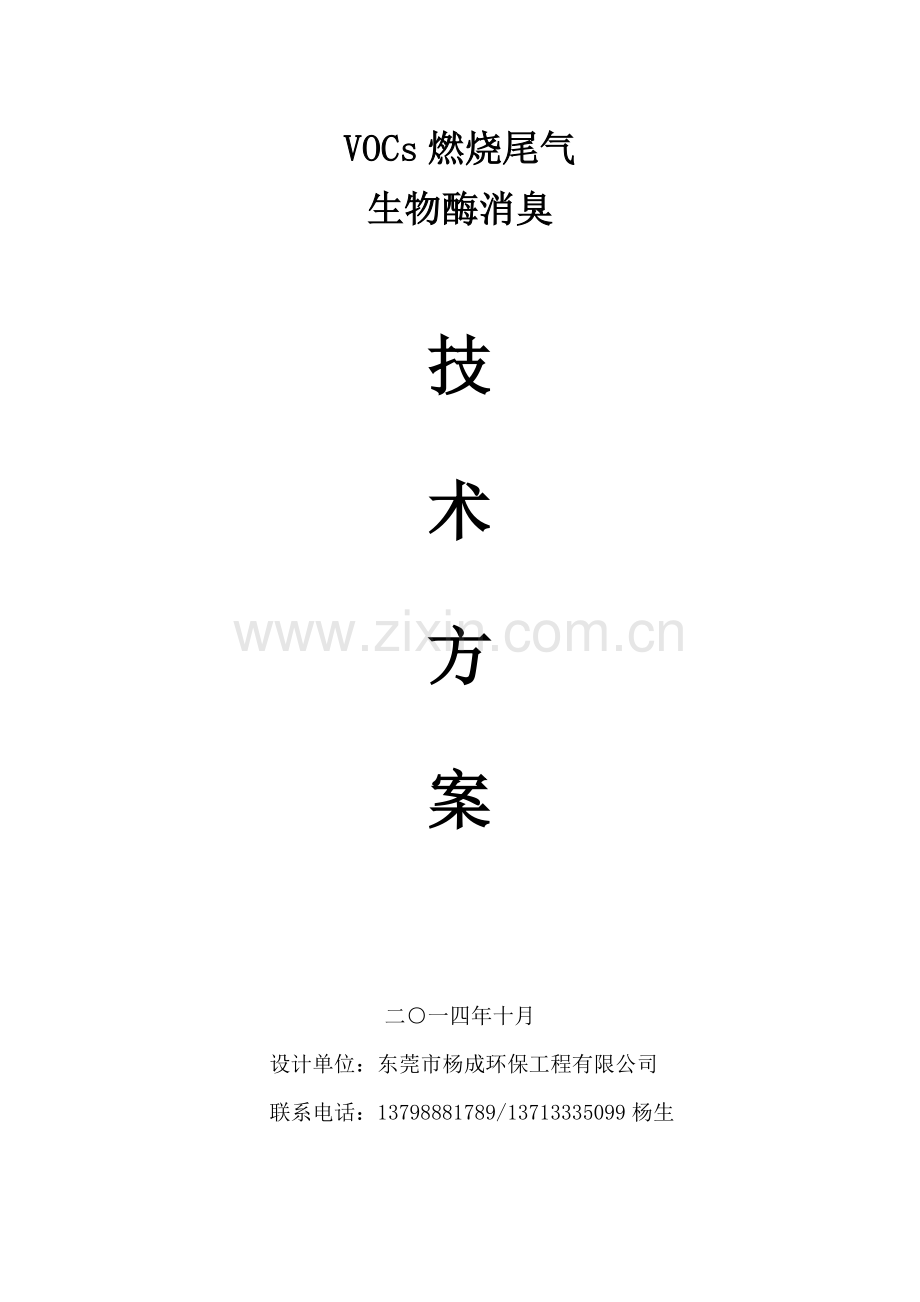

VOCs燃烧尾气
生物酶消臭

技

术

方

案

二○一四年十月
设计单位：东莞市杨成环保工程有限公司
联系电话：[phone]杨生

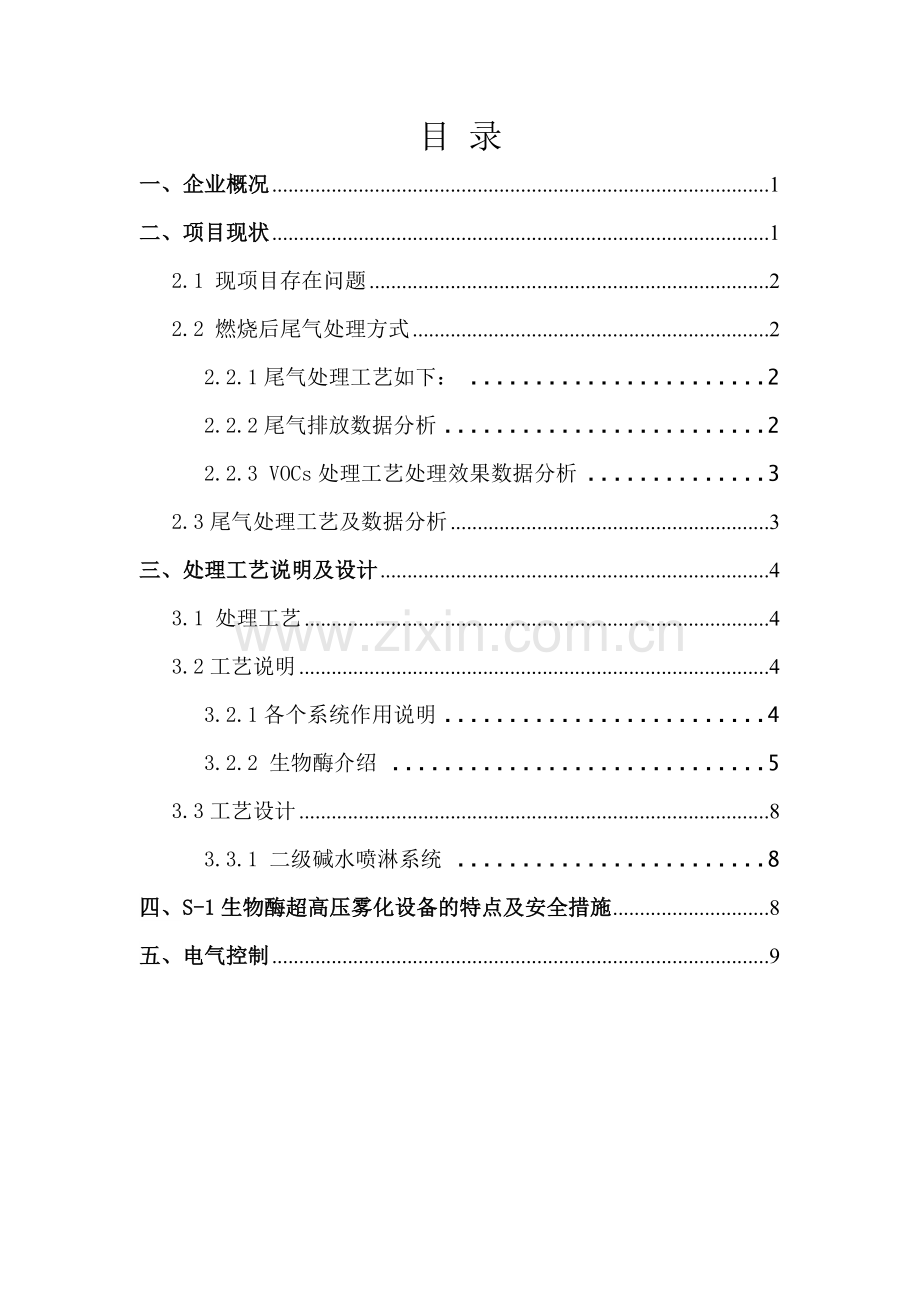

目 录
一、企业概况 1
二、项目现状 1
2.1 现项目存在问题 2
2.2 燃烧后尾气处理方式 2
2.2.1尾气处理工艺如下： 2
2.2.2尾气排放数据分析 2
2.2.3 VOCs处理工艺处理效果数据分析 3
2.3尾气处理工艺及数据分析 3
三、处理工艺说明及设计 4
3.1 处理工艺 4
3.2工艺说明 4
3.2.1各个系统作用说明 4
3.2.2 生物酶介绍 5
3.3工艺设计 8
3.3.1 二级碱水喷淋系统 8
四、S-1生物酶超高压雾化设备的特点及安全措施 8
五、电气控制 9

VOCs燃烧尾气生物酶处理 东莞市杨成环保工程有限公司
一、企业概况
项目名称： VOCs燃烧尾气生物酶处理
建设地点： 东莞市
针对业主生产车间所生产废气异味去除工艺设计，并根据业主提供的相关资料，结合我司废气异味治理工程的成功经验，编制治理设计方案，供参考实施。
业主在制品喷涂过程中使用大量的有机溶剂含量高，如环氧树脂、酚醛树脂、促进剂、同化剂、丙酮、丁酮以及DMF等高挥发性溶剂含有的芳香烃既有毒又易燃，该类物质是喷涂行业VOCs 排放的主要来源，有机溶剂极易挥发到环境中，造成向大气中排放超标VOCs，以及一些气体产生的恶臭，污染大气环境和危害人体健康。
1、挥发性有机溶剂的毒害性：
有机化合物不仅对人体有刺激作用，而且其中不少对内脏有毒害作用，还有的是致突变物与致癌物。有机化合物中的烯烃和某些芳香烃化合物，在大气中，在阳光的作用下，还可以和氮氧化物发生反应形成洛杉矶型的光化学烟雾或工业型光化学烟雾，造成二次污染。
2、处理过的废气对周围环境的影响：
一般喷涂废气经过一些环保设备处理后，最后的废气排放技术上虽达到法定的标准排放，但仍有少许VOC或因其他生产环节产生含硫或氨类等恶臭气体排出，因此往往遭周围的居民投诉；
二、项目现状
业主单位已将车间内VOCs废气收集，采用国外进口技术RTO（蓄热式热氧化炉），将VOCs废气燃烧，并收集余热，可实现车间不燃烧或少量液化气，实现了废物重复利用，并大大减少了能源消耗。
2.1 现项目存在问题
RTO的燃烧温度高达700-800℃，VOCs气体在高于500℃焚烧时，产生大量的NOx，以及VOCs不完全燃烧时产生部分甲硫、阿莫尼（含氨臭气）等刺鼻型气体（少量气体即会让人嗅到恶臭味道）。
2.2 燃烧后尾气处理方式
业主单位针对RTO燃烧后产生的尾气问题，已建设尾气处理设施处理尾气问题。
2.2.1尾气处理工艺如下：
RTO尾气

水喷淋

生物除臭

外排

2.2.2尾气排放数据分析
根据业主现场提供数据，现废气数据如下表所示：

VOCs
NOx
备注
进气前浓度
100mg/m3
700mg/m3

尾气排放浓度
10-20 mg/m3
300 mg/m3

排放标准
100 mg/m3
250 mg/m3

上表数据显示：
1）、业主单位排放VOCs远远低于排放标准。
2）、NOx超标排放。
以上问题，即是RTO的最主要的优缺点。且，即使VOCs到较低值时，仍然被附近居民投诉。
2.2.3 VOCs处理工艺处理效果数据分析
根据业主现场提供数据，尾气处理工艺每月转移废水40吨，废水中COD约为10000mg/L，根据物质守恒定律，以此数据推算该套VOCs处理效果，推算处理效果如下：

去除总量
去除率
备注
进气VOCs
2600 kg/月
-
每公斤COD按折算成1kgVOCs计
燃烧去除VOCs
1940 kg/月
75%
水喷淋VOCs及生物除臭
400kg/月
15%
排气VOCs
260kg/月

2.3尾气处理工艺及数据分析
结合工艺以及数据分析如下：
1) 现有工艺设计较有针对性，水喷淋主要作用降温以及去除NOx，生物除臭去除异味。
2) 系统实际运行时，废气经水喷淋降温后，废气温度依然有100-200℃，同时应当对水喷淋进行自动加碱水喷淋，可提升NOx去除效果，且减少委外水量。
3) 普通生物法对于去除阿莫尼等臭气去除效果有限。
三、处理工艺说明及设计
3.1 处理工艺
RTO尾气

1、 去除NOx，
2、 降温
新增自动加碱系统
碱水喷淋

1、 去除NOx，
2、 进一步降温
新增
二级碱水喷淋

生物除臭

新增
生物酶
除臭

1、去除异味

外排

3.2工艺说明
3.2.1各个系统作用说明
处理工艺
作用
一级碱水喷淋
1、 去除NOx；
2、 降温至100-200℃；
二级碱水喷淋
1、 进一步去除NOx；
2、降温至40-50℃；
生物除臭
1、 去除异味；
2、 降温至30-40℃
生物酶除臭
1、去除异味；
3.2.2 生物酶介绍
《S-1生物酶具如下特点》 ：
分解消臭作用：
在森林里，充满动物的尸体与排泄物及各式各样的腐败物，但它不会飘散恶臭味，反而充满新鲜、清爽的空气。S-1生物酶的特长就是运用森林中复合植物净化空气的原理来分解消臭，一般芳香剂是利用掩盖作用来处理恶臭；利用这强有力的森林中复合植物净化空气的原理消臭才是真正去除、分解恶臭。S-1生物酶所发出的超微粒分解酵素与恶臭的微粒子结合、接着恶臭微粒子被分解，无臭无菌的清新空气就出现了。对于任何的恶臭、异味都有明显的功效，分解消臭的速度也是非常迅速的。

S-1生物酶分解消臭原理

抗菌、除菌功能：
在空气中有各式各样的细菌飘浮着。S-1生物酶对医院感染黄色葡萄球菌、
大肠菌O-157、黑霉菌等菌，均可产生消灭与对抗作用,另经分析、实验后
的资料证实，又对于人体有害的细菌及其他细菌也能有相同的效用的。用化
学药剂或酒精来灭菌及消毒，经过一段时间还会产生细菌的；用S-1生物酶
的纯植物性来分解消臭是不会再产生细菌的。
净化空气的作用：
S-1生物酶的分解消臭作用不论对酸性、碱性的异味都可瞬间消臭的，让已
被污染的空气转变为干净、清新、新鲜的高品质的空气。再者、营造一个如
森林浴般的负离子净化空间，使家庭、办公室、工作场所中充满着-维他命
的空气，这就是负离子才能制造出来；犹如置身于森林般的舒适、快意的环
境中。

《S-1生物酶分解消臭实验结果》：
下表是一些比较常见异味、恶臭的代表，它们有阿摩尼亚（氨气）、鱼臭腐败味、
汽油等气体。并由S-1生物酶、水、空实验（自然静置）等做三种分析。对于
S-1生物酶分解消臭效果是显得易见的。

《S-1生物酶适用范围》：
一般家庭
商铺关系
公司关系
工厂关系
医疗关系
■廚房垃圾■冰箱
■廁所
■床鋪、家
具
■臥室、客
厅
■香煙異味
■鞋柜
■家庭中的
任何臭味
■宠物店
■卡拉OK店
■食堂、餐厅
■美容院
■各种营业店
面
■店铺改装后
的建材涂料
的异味处理
■鲜鱼店
■中古物品贩
卖店　
■会议室
■办公室
■接待室
■吸烟室
■公司食
堂
■饭店、酒
店
■仓库
■柜台
■化工厂
■印刷厂
■涂装厂
■食品饮
料工厂
■饲料、肥
料工厂
■塑胶、树
脂厂
■皮制品
工厂

■房、手术室等
药品臭、血液臭、泌尿臭、任何体臭　
■看护疗养院中心
■血液处理中
■任何老人医疗设施

3.3工艺设计
3.3.1 二级碱水喷淋系统
设计风量40000m3/h，11m3/s风量
塔内流速取1.6m/s，则喷淋塔直径取3m，塔高5m，内置填料多面球等。
配自动加药系统以及溶药桶，每周人工定时补充片碱。
3.3.2 生物酶系统
1）不锈钢#304 高7.5米排气管、厚度1.5 mm 。
2）纯水制造系统。功率1.5 kw 。
3） 纯水存储箱。
4）S-1生物酶存储箱。
5）精密配比系统装置。
6）搅拌装置。搅拌电机、功率0.8 kw 。
7）超高压水泵、意大利。功率4.5 kw 。
8） 耐高压陶瓷雾化喷嘴、台湾，3套。
9）脉冲装置1套。
10）不锈钢#304高压管3套。
11）螺旋叶片2组。
12）PLC电控箱。
13）12米方钢脚架，含检测、保养扶梯。

四、S-1生物酶超高压雾化设备的特点及安全措施
1）、特点：
（1）本案工艺技术与国内传统的除异味治理方案思路完全不同，几乎无二次公
害、资源消耗小、温室效应低、设施运行稳定可靠、故障率极低、维护保
养简便、运行费用低。
（2）处理过程中衍生中没有废料产生、无二度污染问题。
（3）可处理多种有机、无机异味。【苯类、乙酯类、饲料、化肥、屠宰厂等衍生
异味】
（4）设备有户外型和户内型。户外型可有效的防风，防雨，防冻，防锈。
（5）在设备运行中，不使用中和剂、覆盖剂。。。等化学物品，唯一使用基材为
水性分解除臭剂，对人体、环境绝无害。
（6）设备主体架构材料为不锈钢材质、使用周期长；设备搬迁简单、几乎无材
料损耗。
2）、安全措施：
由于除异味的气体设易燃易爆气体，本方案采取以下安全措施，确保系统安
全运行
（1）本司的S-1生物酶属百分百水性物质，经过纯水的混合使用绝无明火或挥
发物产生。
（2）电路控制箱中有电器电流超载装置，异常电流发生立即断电。
（3）电路控制箱中另备有漏电保护装置，有异常发生立即断电。
（4）电路控制箱中监控对于各区雾化喷嘴的压力分配有保护及警报功能。

五、电气控制
本公司S-1生物酶超高压雾化设备采取全手动操作模式，能有效安全的直接控制
各部电器部件，不会因个人的疏忽而造成机具的异常负载。
1、 S-1生物酶超高压雾化设备附属电器控制箱为镀锌板喷粉材质，厚度1.5 mm，
具有抗撞、防锈、防水功能。
2、电器控制元件全部采用欧规标准，确保长期运作安全。
