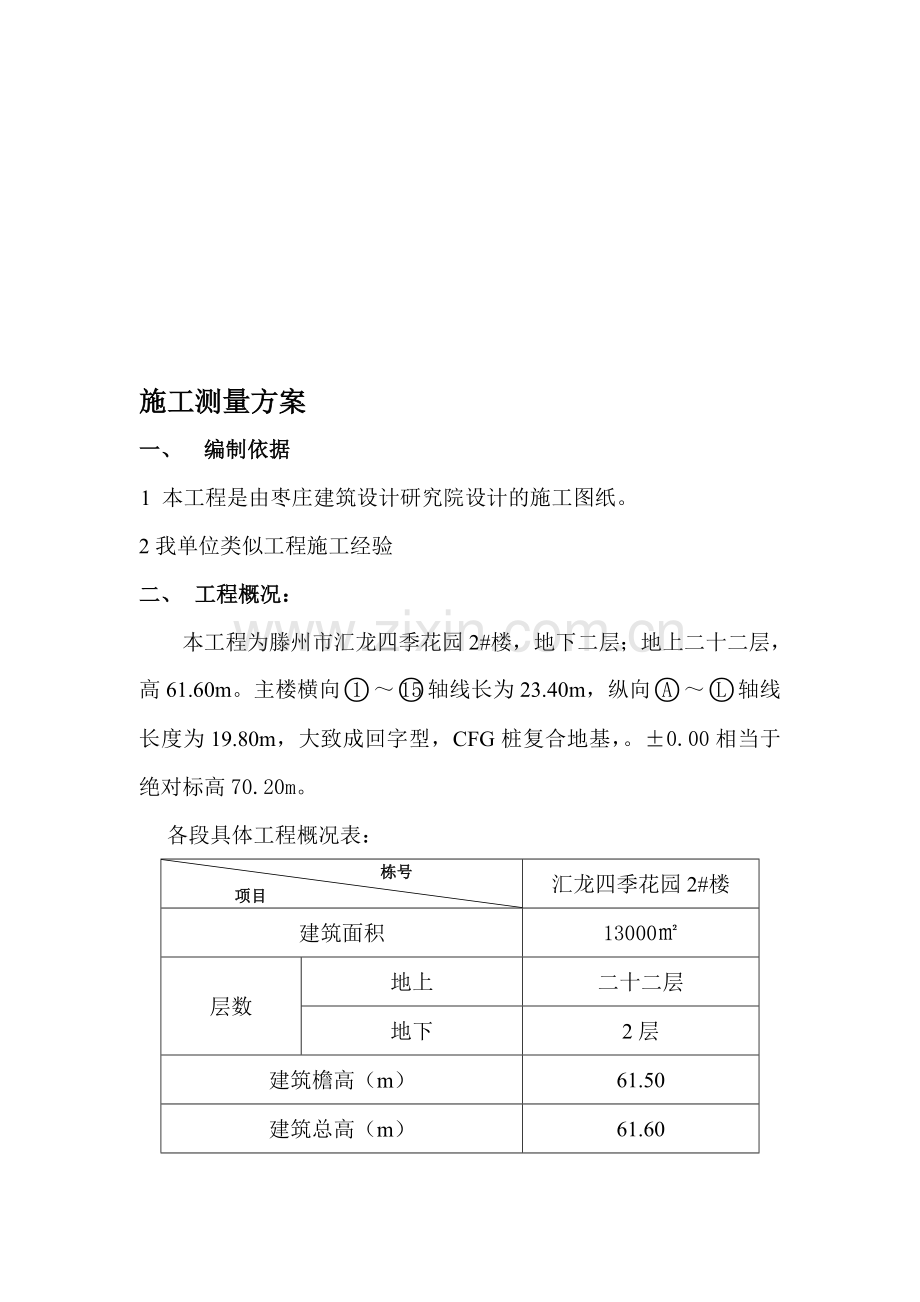

施工测量方案
一、 编制依据
1 本工程是由枣庄建筑设计研究院设计的施工图纸。
2我单位类似工程施工经验
二、 工程概况：
本工程为滕州市汇龙四季花园2#楼，地下二层；地上二十二层，高61.60m。主楼横向～轴线长为23.40m，纵向～轴线长度为19.80m，大致成回字型，CFG桩复合地基，。±0.00相当于绝对标高70.20m。
各段具体工程概况表：
栋号
项目
汇龙四季花园2#楼
建筑面积
13000㎡
层数
地上
二十二层
地下
2层
建筑檐高（m）
61.50
建筑总高（m）
61.60

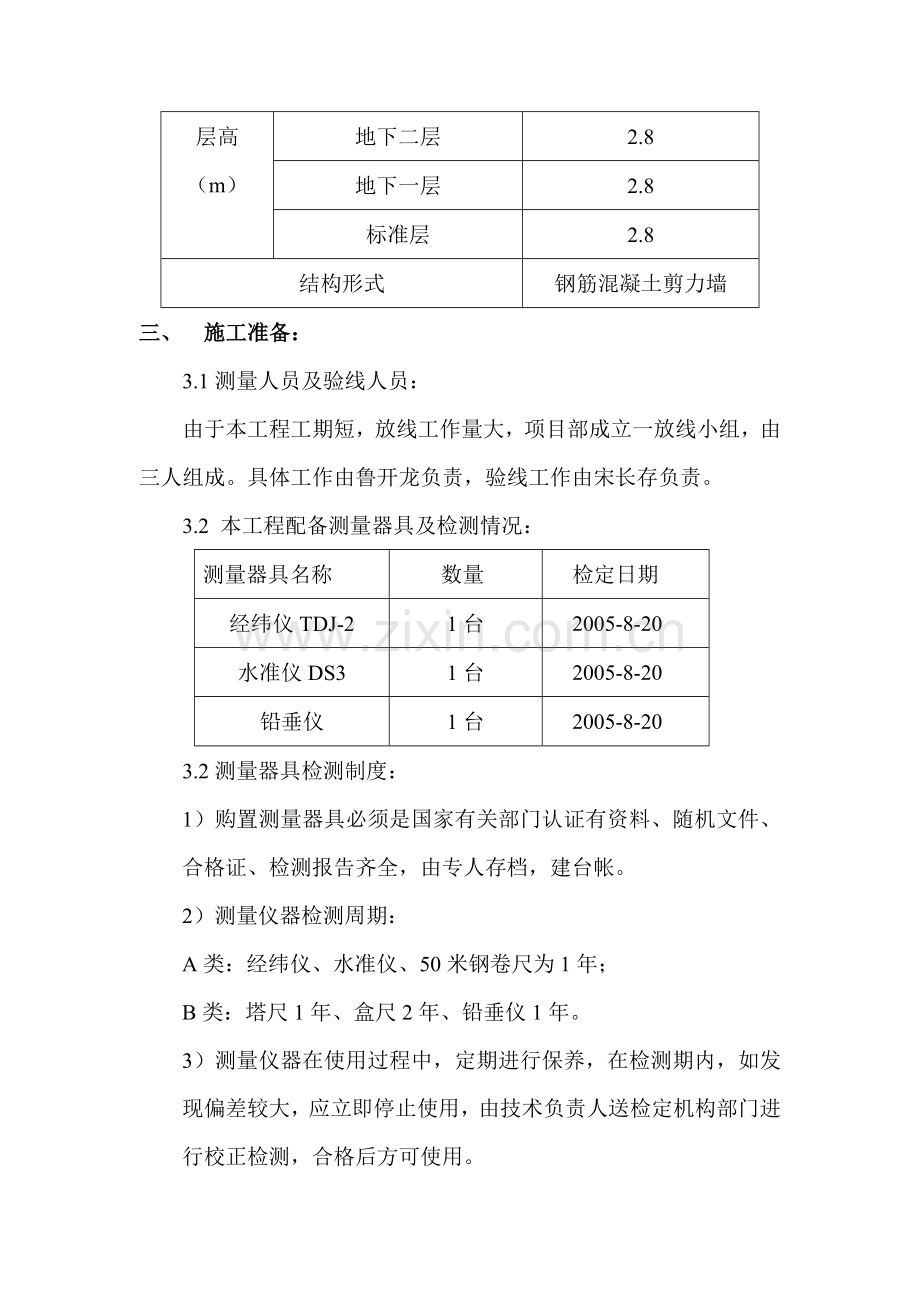

层高
（m）
地下二层
2.8
地下一层
2.8
标准层
2.8
结构形式
钢筋混凝土剪力墙
三、 施工准备：
3.1测量人员及验线人员：
由于本工程工期短，放线工作量大，项目部成立一放线小组，由三人组成。具体工作由鲁开龙负责，验线工作由宋长存负责。
3.2 本工程配备测量器具及检测情况：
测量器具名称
数量
检定日期
经纬仪TDJ-2
1台
2005-8-20
水准仪DS3
1台
2005-8-20
铅垂仪
1台
2005-8-20
3.2测量器具检测制度：
1）购置测量器具必须是国家有关部门认证有资料、随机文件、合格证、检测报告齐全，由专人存档，建台帐。
2）测量仪器检测周期：
A类：经纬仪、水准仪、50米钢卷尺为1年；
B类：塔尺1年、盒尺2年、铅垂仪1年。
3）测量仪器在使用过程中，定期进行保养，在检测期内，如发现偏差较大，应立即停止使用，由技术负责人送检定机构部门进行校正检测，合格后方可使用。
4）仪器设备停用时，入库保存，由使用人办理入库封存手续。经检测后，确定不能再使用的仪器设备，由技术负责人申请报废。
3.3技术准备：
工程定位放线根据建设单位提供的规划放线坐标、正式图纸进行定位放线。放线员施工放线前必须认真审核已有的施工文件，认真组织技术、放线人员进行图纸审核，同时审核图纸与定位桩点坐标、高程，建筑物本身各轴线关系，作为测量放线的依据。
3.4测量放线报验程序及内容：
测量放线报验前，必须经放线员自检合格后由质检员复检，验收合格后填写报验单及相关资料，报请监理验收。经监理验收合格后，方可进行下一步工序施工，不合格者进行二次测量放线、报验。
四、报验内容：
4.1工程测量放线报验表
在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程各种测量记录后，《填写施工测量放线报验表》报监理单位审核。
4.2工程定位测量记录
依据建设单位提供的坐标位置A轴与10轴交点坐标点X=84531.975、Y=14566.569及善国与杏坛路交汇处北的高程点+67.977m确定场地控制网，测定建筑物位置、主控轴线及尺寸、建筑物±0.000绝对高程，并填写《工程定位测量记录》报监理单位审核。
4.3基槽验线记录
应根据主控轴线和基底平面图，检验建筑物基底外轮廓线、电梯井坑、垫层标高（高程）、基槽断面尺寸和坡度等，填写《基槽验线记录》报监理单位审核。
4.4楼层平面放线记录
楼层平面放线内容包括轴线竖向投测控制线、各层墙柱轴线、墙柱边线、门窗洞口位置线、垂直偏差等，施工单位应在完成楼层平面放线后，填写《楼层平面放线记录》报监理单位审核。
4.5楼层标高抄测记录
楼层标高抄测内容包括楼层+0.5m水平控制线等,应在完成楼层标高抄测后,填写《楼层标高抄测记录》报监理单位审核。
4.6建筑物垂直度、标高测量记录
结构工程完成和工程竣工时，对建筑物垂直度和全高进行实测并记录，填写《建筑物垂直度、标高测量记录》报监理单位审核。
4.7沉降观测记录
根据规范规定,沉降观测由建设单位指定和委托有资质的测量单位进行施工结构中及竣工后的沉降观测工作.
4.8工程定位测量完成后,由建设单位、监理单位验线，合格后进行下步工序施工.
五、测量方法：
1、测量依据复核：由建设单位给定的建筑物定位点，和标准水准点高程，依据图纸对该建筑物校测，因此要结合本现场实际由建设单位确认后再进行抄测并办理交接手续。定位平面控制桩点，即A、C、L及2、7、10轴共12个，水准点1个。
2.平面控制网的测设
平面控制网的布设应遵循先整体、后局部、高精度控制低精度的原则。地下结构施工平面控制采用外控法，进场并办理控制点移交手续后，首先对场区内平面控制点进行复核。经核对无误后，依据施工图及控制点进行施工主要轴线的测设，并将控制轴线向外偏移1m，在其延长线上适当位置设立轴线控制桩（轴线控制桩位置不宜离建筑物太近，以防基坑位移造成控制桩位置偏差）。
2.1±0.000以上楼层平面控制采用内控法。具体的测设过程如下：
在首层楼板浇筑砼以前，预先在首层底板的上筋上相应控制点的位置焊接一块15cm×15cm×1.5cm的钢板，并保证钢板上表面与砼面持平。
2.2利用经纬仪对原有地面控制点进行校核，并把控制主轴线投测到首层平面上，然后对各轴线组成的控制网进行角度、距离测量，边角的各项精度指标如下表所示：
等级
测角中误差(＂)
边长相对中误差
二级
±12
1/15000
2.2.1用钢针在预埋钢板上沿轴线方向刻划十字线，其交点即为首层布设的内控点，作为以上各楼层平面控制的基准点，这些点所组成的方格网即为±0.000以上各楼层的平面控制网。
2.2.2在±0.000以上各楼层底板施工的过程中，要预先在内控点区上方相应位置预留一个15cm×15cm的孔洞（激光洞），用于内控点的竖向传递。
3.基础开挖放线：
由于建筑平面控制桩及轴线控制桩距基础外边线较远，在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15 cm。
（１）根据建筑物平面控制网、设计边坡及地面高程，分别测设出基槽下口（坡角）及基槽上口（坡顶位置桩），并沿上口桩撒出开挖边线，上口桩位允许误差+50 mm、－20 mm。基槽下口桩允许误差为+10 mm；开挖至接近槽底时，应及时测设坡角与3 m×3 m的方格网点标高，允许误差为：±10 mm。
（２）垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。
4.地下室施工平面放线
地下室施工阶段，根据施工部位不同，将主控轴线的交点分别投射到基底、垫层、底板及楼板上表面，经校核无误后，依据主控制轴线测设其余各条轴线。依据轴线放出墙柱中心线、模板边线及模板1m线（供模板位置检查使用），经预检合格后方可进行下道工序施工。
5.地上楼层的轴线投测
5.1投点引测：将激光铅直仪架设在首层内控点上，标明把放在待测楼层的相应预留洞口上，对中整平铅直仪后，打开发光电源并调整激光束，直至接收把标明到的光斑最小、最亮。慢慢旋转铅直仪，接收把将得到一个激光圆，当该圆直径小于3 mm时，圆心即为该控制点的接收点，然后依次投测所需其他控制点。
5.2轴线放样：利用经纬仪和50米钢尺对待测楼层的接收点所组成的控制网进行角度、距离的测量。满足精度要求后，即作为该楼层的平面控制网，以此进行各轴线的细部放线工作。
6.标高基准点的建立
进场后，依据城市水准点将高程引入场内，在场区内建立四个水准控制点，经闭合、平差后，将基准点标高记录在案，作为场区高程控制及沉降观测的依据。底板施工完毕后，在地下一层均匀地引测三个标高基准点，并定期地对其进行联测，其高差不得超过2mm。
7.标高的竖向传递
如下图所示：利用一台水准仪，一根塔尺和一把50m 钢尺，依次将3个标高基准点用钢尺由激光洞口向上量出本楼层高度，同时依此制作本楼层统一的标高基准点，并对各点进行校核，高差满足2 mm的精度要求后方能使用，用红三角标记。这些点即为该楼层的标高基准点，从而依此进行各项测量工作。
8.楼层的竖向结构垂直度测量控制
1、在模板支设过程中，利用垂线法吊线垂，测量模板的垂直度，边测量边调整，直至该楼层的自身垂直度偏差小于3mm。
2、在竖向拆模后，利用经纬仪该竖向结构的纵横轴线投测到结构立面上，并量取竖向结构的顶部的轴线偏差，及时将数据提供给模板支设队伍，以便在上一层竖向结构施工时调整纠偏。
3、根据各标高段的竖向结构顶部（柱中心或墙体中线）的轴线偏差，制作竖向结构的偏差立面投影图，以直观地反映各柱的垂直度，从而保证跨楼层的竖向结构的垂直精度要求。
9.沉降观测
9.1.沉降观测点的平面位置按设计图纸，在主体结构施工过程中，应专人定期观测，每施工二层观测一次。施工完毕后一年内，每隔三至六个月观测一次，以后每隔六至十二个月观测一次，直至沉降稳定。
9.2.利用场内水准点作为沉降观测的水准基点。
9.3.观测点布置于四周，外墙共6点见附图。
9.4.沉降观测点的形式采用直径20mm的钢筋，一端弯成90度角，一端制成燕尾形埋入墙内，埋在墙内的部分为露出墙外部分的7倍。由于大模板施工钢筋砼墙，故改为予埋150×150×10钢板，锚固筋6φ10，长200mm。
9.5.观测点按设计要求在制定位置埋设，埋设高度为+0.5m。
9.6.采用精密水准仪进行首次高程测定，同时每个沉降观测点首次高程在同期进行两次观测后确定。
9.7.施工期间在较大荷载增加前后均进行沉降观测，工程投入后应连续进行沉降观测，观测的间隔根据沉降量大小来确定，直至沉降稳定为止。
9.8非周期性观测：
１）基础混凝土浇筑、回填土施工后观测一次。
２）大量降水、积水后观测一次。
３）出现特殊情况时，依据情况增加观测次数。
４）施工期间因故停工三个月以上，停工前和复工前进行观测。
（３）塔吊沉降观测：
１）在雨季来临前观测一次。
２）雨季后观测一次。
３）雨季中及雨后观测一次。
（４）沉降观测的精度要求：
１）结构按二等变形观测等级，采用国家二等水准测量或液体静力水准测量。其精度要求见表：
项目
变形点的高程中误差(mm)
变形点的高程中误差(mm)
往返较差、附和或闭合差(mm)
检测已测高差较差(mm)
二等
±1.0
±0.30
0.6
0.8
三等
±2.0
±0.70
1.4
2.0
注：n 为测站数
２）塔吊观测按三等精度考虑。
（５）沉降观测结果应按照北京市标准 DBJ 01-21-95《建筑工程施工测量规程》整理。
六.电梯安装施工测量：
（１）结构施工中，从电梯井底开始，以结构控制线为准测设每层电梯井净空尺寸，并绘出平面图。
（２）用垂准线法，检查电梯井中心竖向偏差。
（３）测设电梯井轨道中心位置，并用钢丝固定。
（４）每层弹50 cm水平控制线，每层门套两边弹两条竖直线，精度高于1/3000，并保证电梯地坎与地面平。
七.装饰工程施工测量：
（１）地面工程的施工测量：
１）标高的传递方式采用在楼梯间和窗口处进行传递。
２）测设50 cm水平控制线：50 cm水平控制线的测设允许误差应符合测表1的要求。室内的50 cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于 1 mm。防止误差扩大。
测表1:
项 目
精 度 要 求
水平线
（室内、室外）
1 每3 m两端高差小于±1 mm。
2 同一条水平线的标高允许误差为±3 mm。
铅垂线
室内
经纬仪两次投测校差小于2 mm
室外
高于1/3000
３）用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于5 m、房间应小于2 m。
（２）门窗安装施工测量：
１）从建筑最顶层找出外窗口的边线，用线坠将边线向下引测，并采用经纬仪进行校核以保证精度。其精度应符合测表1的要求。
２）门窗口的水平位置由室内50 cm水平控制线确定，向上反到窗下皮标高，并弹线找直。各门口应从水平控制线测设门口上皮标高并拉通线，保证所有的门在同一水平线上。其精度应符合测表1的要求。
八.控制点保护措施：
控制点采用钢筋预制“井”字架，进行控制点保护，并有明显标识，由专人负责定期校测，控制点设置后视点，后视点设置于固定建筑物上，并进行标识。
九.工程控制：
1 根据给定的水准点及设计±0.000，确认±0.000标高，用附和法将±0.000引至现场大门垛上一点BM1，BM1为现场±0.000（67.977m）由BM1抄测BM2、BM3、BM4。
2 本工程标高传递主要沿外墙四个大角向上垂直传递。先用水准仪根据统一的±0.000水平线在引测基点处准确测出相同的起始标高线，用钢尺沿竖向方向，向上量至施工层，弹出每层+50标高线，各层的标高线均应从各处的起始标高线向上直接量取。将水准仪安置到施工层，校对由下面传来得水平线，误差应在±2mm以内，以其平均点引测水平线。各层抄平时，应后视两条水平线以做校对。
十.质量保证要求
1.所有质量活动均应按照公司《工程测量专业质量手册》以及实施细则文件规定的程序进行。
2.测量作业的各项技术按《工程测量规范》进行。
3.测量人员全部取证上岗。
4.进场的测量仪器设备，必须检定合格且在有效期内，标识保存完好。
5.施工图、测量桩点，必须经过校算校测合格才能作为测量依据。
6.轴线放完后要求进行闭合检查。
7.加强现场内的测量桩点的保护，所有桩点均明确标识，防止用错和破坏。
8.每一项测量工作都要进行自检——互检——交叉检。
9. 测定建筑物矩形网后，检查矩形网的边长和内角，矩形网测设精度边长误差<1/15000，角度误差<±12″。
十一.工程验线：
成立一个以项目经理部技术负责人为首，质检员、土建工长为主要成员的验线小组，每层放线完毕后，先自检、互检合格后，报验线小组检查并认真填写资料，合格后报监理复验确保放线准确。
轴线竖向投测允许偏差：每层为2mm，总高：H≤90m为10mm。轴线允许偏差见下表：
项 目
允 许 偏 差
外廓主轴线
≤90m
±10
细部轴线
±2
承重墙梁柱边
±2
非承重墙
±3
门窗洞口
±3
标高竖向传递允许偏差：每层为±2mm；总高：H≤90m为15mm。苗木供应合同书
