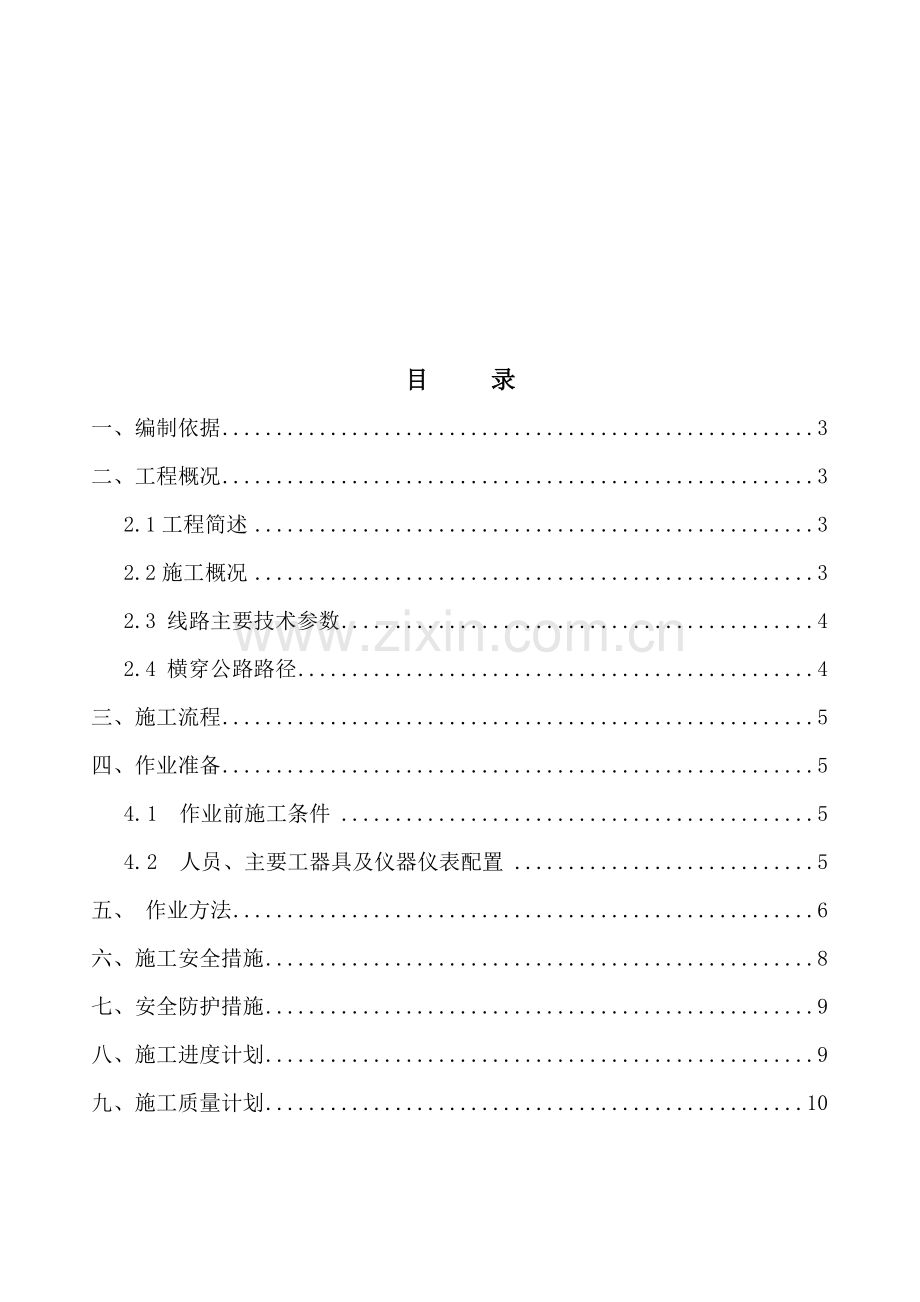

目 录
一、编制依据 3
二、工程概况 3
2.1工程简述 3
2.2施工概况 3
2.3 线路主要技术参数 4
2.4 横穿公路路径 4
三、施工流程 5
四、作业准备 5
4.1　作业前施工条件 5
4.2　人员、主要工器具及仪器仪表配置 5
五、 作业方法 6
六、施工安全措施 8
七、安全防护措施 9
八、施工进度计划 9
九、施工质量计划 10

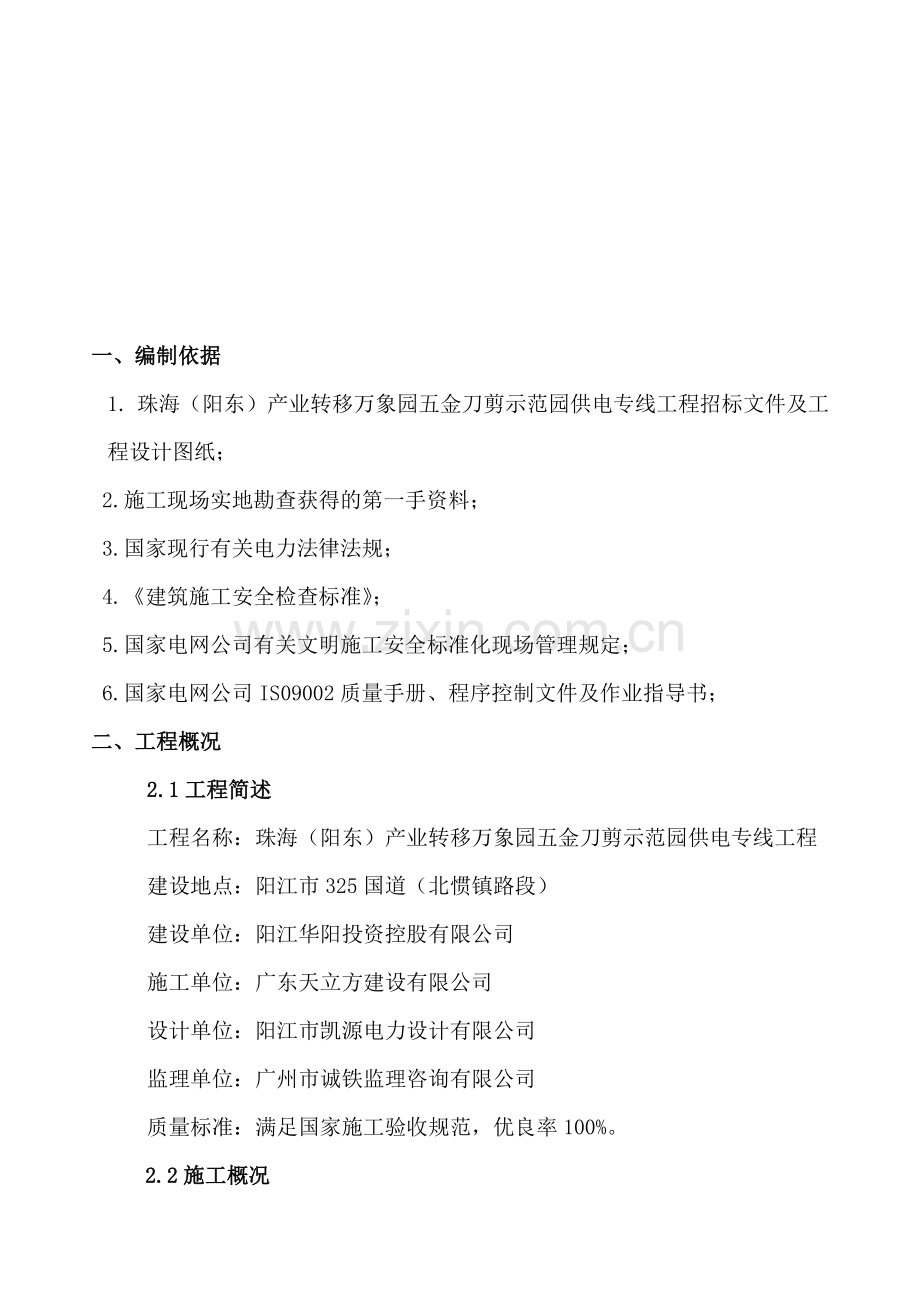

一、编制依据
1. 珠海（阳东）产业转移万象园五金刀剪示范园供电专线工程招标文件及工程设计图纸；
2.施工现场实地勘查获得的第一手资料；
3.国家现行有关电力法律法规；
4.《建筑施工安全检查标准》；
5.国家电网公司有关文明施工安全标准化现场管理规定；
6.国家电网公司IS09002质量手册、程序控制文件及作业指导书；
二、工程概况
2.1工程简述
工程名称：珠海（阳东）产业转移万象园五金刀剪示范园供电专线工程
建设地点：阳江市325国道（北惯镇路段）
建设单位：阳江华阳投资控股有限公司
施工单位：广东天立方建设有限公司
设计单位：阳江市凯源电力设计有限公司
监理单位：广州市诚铁监理咨询有限公司
质量标准：满足国家施工验收规范，优良率100%。
2.2施工概况
本工程为珠海（阳东）产业转移万象园五金刀剪示范园供电专线工程，10kV电源由赤潭站接取，新建一回路YJV22-8.7/15kV-3×300mm²电缆至客户厂区开关站，再由客户厂区开关站出一回路YJV22-8.7/15kV-3×150mm²电缆敷设至客户生活区配电房。在赤潭站出发自西向东沿325国道南侧、自南向北沿金田十路东侧新建1管电缆通道，新建电缆通道在新工业大道与客户原有电缆沟接通，跨新工业大道路段使用4管过路顶管，在客户厂区范围内新建4管电缆埋管，在客户厂区范围内新建1管电缆埋管。
2.3 线路主要技术参数
项 目
珠海（阳东）产业转移万象园五金刀剪示范园供电专线工程
电压等级
10kV
回 路 数
单回路电缆线路
线路长度
单回电缆线路全长2km
电缆型号
YJV22-300mm2
2.4 横穿公路路径
本方案主要是针对电缆E点至F点之间新建1管顶管过路120米施工，根据设计单位提供的施工图及施工现场的实际情况，从325国道东侧的电缆转角井，顶管通过325国道金田十路路口电缆井，管道长为120米。

三、施工流程

四、作业准备
4.1　作业前施工条件
表4.1　作业前施工条件
序号
项目
内 容
确认人
说明
1
任务单
顶管作业

2
相关证照
办理第二种工作票，施工人员持证上岗

3
工程合同
或协议
合同及安全协议

4
图纸
设计施工图纸

5
施工方案
依照送审施工方案、开工前进行安全技术交底

4.2　人员、主要工器具及仪器仪表配置
表4.2　人员、主要工器具及仪器仪表配置
序号
项目
内 容
说 明
1
人员配置
施工员1人、定向钻铺管施工操作人员5人
定向钻铺管施工操作人员必须经培训考核合格后，方能上岗操作施工，同时应遵守相应的安全操作技术规程。技术岗位必须持有与作业工种相应、有效的上岗证
2
施工内容
相对应的设备材料
管材：定向钻铺管使用管材通常为HDPE管；其他材料：护壁泥浆、充填泥浆等
管材：高密度聚乙烯管；其他材料：护壁泥浆、充填泥浆应符合设计要求。管材有出厂合格证明。定向钻铺设钢管应具有足够强度、韧性、良好的焊接性能和抗腐蚀能力，符合国家有关现行标准及相应规定
3
施工内容
相对应的器具、机械及工器具仪表

根据现场情况使用的工器具、机械符合相关要求。仪器、仪表使用前必须经有资质的单位检验合格且在检测有效期内才能使用
4
完成开工
程序
工作负责人向项目负责人报开工，并由项目负责人完成向监理单位开工报审手续
施工准备完成后报开工

五、 作业方法
序号
项目
内 容
说 明
1
作业前工作
（1） 技术准备：
1）定向钻铺管施工前应进行工程勘察。工程勘察应符合GB 50021—2001《岩土工程勘察规范》、DBJ 08-37—1994《岩土工程勘察规范》和CJJ 61—2003《城市地下管线探测技术规程》的规定。
2）地下管线复查并在地面上做出标记。
3）根据地下管线复查结果调整钻孔设计轨迹。
4）选定出、入钻点，开挖出、入钻工作沟。
5）绘制出详细的地下管线勘察成果图，作为钻孔轨迹设计的依据。
6）入钻点和出钻点的选取：根据设计要求，入钻点宜设在行人车辆稀少且有足够空间摆放设备处，出钻点则宜设置在能够摆放管材、方便拖管的另一端。
7）钻孔轨迹设计要求根据取得地下管线勘察成果、现场地形地貌和周边环境信息。钻杆最小弯曲半径等技术资料。其中钻孔轨迹参数包括入钻角ai、出钻角ao、入钻造斜段Li、中间水平段L＇、出钻造斜段Lo、钻孔深度H等。钻孔轨迹（见图5-3-1）。

图5-3-1　钻孔轨迹示意图
8）编制施工方案，准备好相关的施工记录表。
（2） 现场施工负责人向进入施工范围内所有人员详细交待本次施工作业内容、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工，并签署（班组级）安全技术交底。
（3） 现场施工负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施；夜间施工的须有足够的照明。
（4） 现场施工负责人检查所有工作人员是否正确使用劳保用品及着装，并带领施工作业人员进入作业现场
按安规规定佩戴统一的安全帽，统一佩戴有个人照片的作业证（或胸卡证），穿着统一的工作服
2
开始主要
作业
现场施工负责人发出许可开工命令

3
钻沟、下管沟开挖
开挖应严格按挖沟断面分级开挖，沟体开挖应连续进行，挖出土方应及时外运，不得随意堆放

4
导向孔施工
（1） 导向孔施工应按事先设计好的钻孔轨迹进行导向施工，并做好导向孔施工的记录。
（2） 导向孔施工时，通过地面上的手持式导向仪，随时测量出孔底钻头深度和角度等参数，掌握孔内情况，随时进行控制和调整。每钻完一根钻杆要测量一次钻头的实际位置，以保证导向孔符合设计要求。导向钻孔轨迹与既有地下管线的最小安全距离如下表所示。
地下管线
名称
平行净距
m
交叉净距
m
扩孔直径
≤f 500mm
f 500mm
≤扩孔直径
≤f 1000mm
扩孔直径
≤f 500mm
f 500mm
≤扩孔直径≤f 1000mm
给水管
1.5
2.0
1.5
2.0
排水管
1.0
1.5
1.0
1.5
热力管
2.0
2.5
1.5
2.0
煤气管
3.5
4.0
2.0
2.0
输油管
3.5
4.0
2.0
2.5
电力电缆
3.0
3.5
1.5
2.5
通信电（光）缆
3.0
3.5
1.5
2.0

（3）定向钻铺管工程应符合国家及地方有关城市规划、土地管理、环境保护等法律法规的规定

5
管材焊接
（1） 热熔对接是将待连接的管材（件）两端面刨平，用加热板加热，使塑管端面熔化，在一定的压力作用下，使熔化端面接触，熔融体互融，从而完成管道连接。
（2） 一般情况下，对接熔的整个过程分为五个阶段：预热阶段（即卷边阶段）；吸热阶段；转换阶段（即加热板抽出阶段）；熔接阶段；冷却阶段。
1）预热阶段：即卷边过程，该过程中管材截面将根据控制设定产生一个卷边，卷边的高度因管材的规格不同而不同，卷边的高度将决定最终焊环的环形。
2）吸热阶段：在这个阶段中，热量在所要连接的管材内扩散，这个阶段需要施加一个较小的压力。
3）加热板取出阶段：这个阶段用来在将所连接的管材或管件接触之前，取出加热板。取出加热板和使连接管材相接触的时间越短越好，以避免热量损失或熔融端面被污染（灰尘、沙）氧化等。
4）熔接阶段：即纯粹的熔接，将要连接的管材熔化端面相互接触，按所选择的标准逐渐建立和保持对接压力。
5）冷却阶段：冷却过程按标准规范施以特定压力，注意不能有张力和机械应力，否则会影响熔接质量。冷却阶段所施加的压力有时与焊接压力相同，但主要依据使用标准而定。
6）高密度聚乙烯管（HDPE）的加热熔接温度为220℃，各阶段所用时间T和压力P取决于所使用的管材标准，施工中，主要采用SHD—250塑料管道热熔对接机

6
扩孔、清孔施工
（1） 在导向孔施工完成后，进行扩孔施工。扩孔的直径一般为所要敷设管道的外包络直径的1.2～1.5倍。当扩孔的直径较大时，需要用不同直径的扩孔钻头从小到大逐级将导向孔扩大至设计终孔直径（例如，设计扩孔终孔直径为用f 650mm时，那么在扩孔施工时就要分别用直径f 250mm、f 350mm、f 450mm、f 550mm、f 650mm的扩孔钻头进行分级扩孔）。扩孔时，不停地在扩孔钻头后方接上钻杆，使整个钻孔内始终都有钻杆。当某一级扩孔钻头回扩到入钻沟后，将扩孔钻头拆卸后，在出钻沟一端再接上下一级扩孔钻头，进行回扩，依此反复直到设计孔径。
（2） 在扩孔的同时要不断向孔内注入化学泥浆，以便排出扩孔时所切削下来的泥土、钻屑，防止孔壁坍塌以及减小回拖阻力
现场施工负责人正确、安全地组织作业，现场施工质安员负责现场作业全过程的安全质量监控
7
回拉放管
（1） 将钻杆、扩孔钻头和被安装管线依次连接好，回拖入孔内。由于孔内充满泥浆，所以管线是处于悬浮状态的，管与孔壁之间由于泥浆润滑作用，减少了回拖阻力，当管道全部被拖入孔内后，拖管完成。
（2） 化学泥浆的制作：施工时，通过钻杆向孔底不停地泵入化学泥浆。化学泥浆的配制见下表。
地层
黏土、亚黏土
粉砂、细砂
中、粗砂
马氏漏斗黏度（S/qt）
30～40
40～55
50～65

六、施工安全措施
本着"安全第一、预防为主"的方针，为确保施工的安全顺利进行，特制定以下安全措施。
1.施工现场成立安全领导小组，负责施工期间现场安全管理，安全措施的落实工作，出现安全事故隐患的组织和协调等；
2.施工前，对现场施工的人员进行安全法规教育，以提高施工人员遵守安全规定的自觉性；
3.设置施工控制区域，对施工作业路面进行围挡，进入施工区域的人员必须正确佩戴防护用品。施工区域明显位置处设置安全警示牌；
4.施工前，动土、动火等相关作业票据已开据；
5.针对施工现场有可能发生安全事故的原因，采取下列应对措施：
6.为防止火灾、爆炸事故的发生，做到氧气瓶、乙炔瓶与用火点间距，三者之间应大于10m，并应立放氧气瓶、乙炔瓶，两者不得混放在一起，避免爆炸事故的发生。在施工现场动火，就近应有必备的消防设施。
7. 如遇大雨、台风、五级以上大风等恶劣气候，影响施工安全时，应停止作业。
8.为防止发生事故，工器具使用前应检查是否完好，作业前，将可能发生事故的区域隔离，无关人员不得入内。
9.为防止触电事故的发生，现场接线均应严格按“三相五线制”进行，现场所用、柴油发电机、电焊机、开关箱应按规定接地良好，电线不得与金属物绑在一起；严禁擅自接用电源，非电工不得从事电气作业。现场使用的手持电动工具，必须配漏电保护器。
七、安全防护措施
1.本工程处于交通道路上施工，车流量较大、开工前必须组织工人学习有关的安全制度和交通知识，使每个人都明确“安全”二字的重要性，增强安全施工作业的规范和遵守交通规则。掌握在施工中怎样做到安全、怎样才能更好的做到自我保护。
2.夜间作业时，工人必须穿着具有反光的制服。
3.要在围护铁板四周挂安全标志牌。及在道路上设置“电力施工、车辆慢行”的交通标志。
4.班组的安全教育应有计划的进行。要求每班组每周进行一次安全教育活动。内容为：本班组的工程工作中安全的要点；所使用的机械设备的性能及防护装置的作用；指定一名机具操作者更要掌握清楚，最后由班组长进行安全交底。
5.现场施工机具用电线须有良好的绝缘接地；悬挂操作规程，由专人看护操作。
6.严格执行安全生产责任制及公司规定的有关安全制度，对施工工序进行经常性检查。强化过程监督，制止违章作业，保证施工安全。
7.必须制定安全技术措施和安全技术交底，针对具体工序有可能发生的危险的预兆应提出相应的预防措施，并在施工中认真执行以技术保安全。
8.加强交叉作业区的安全管理，职工进入现场必须按规定着装，戴好安全帽，开挖作业按规定要求施工，并设专人监护。
八、施工进度计划
在保证施工安全，施工质量的前提下，实行交叉流水作业，该段埋管沟在设计深度没有岩石的情况下，计划用10个工作日完成。
九、施工质量计划
施工中，各道工序均要严格按照施工操作规程进行实作，做到标准化规范化作业，同时，对于专业性强的工种必须持证上岗，确保工程质量。
