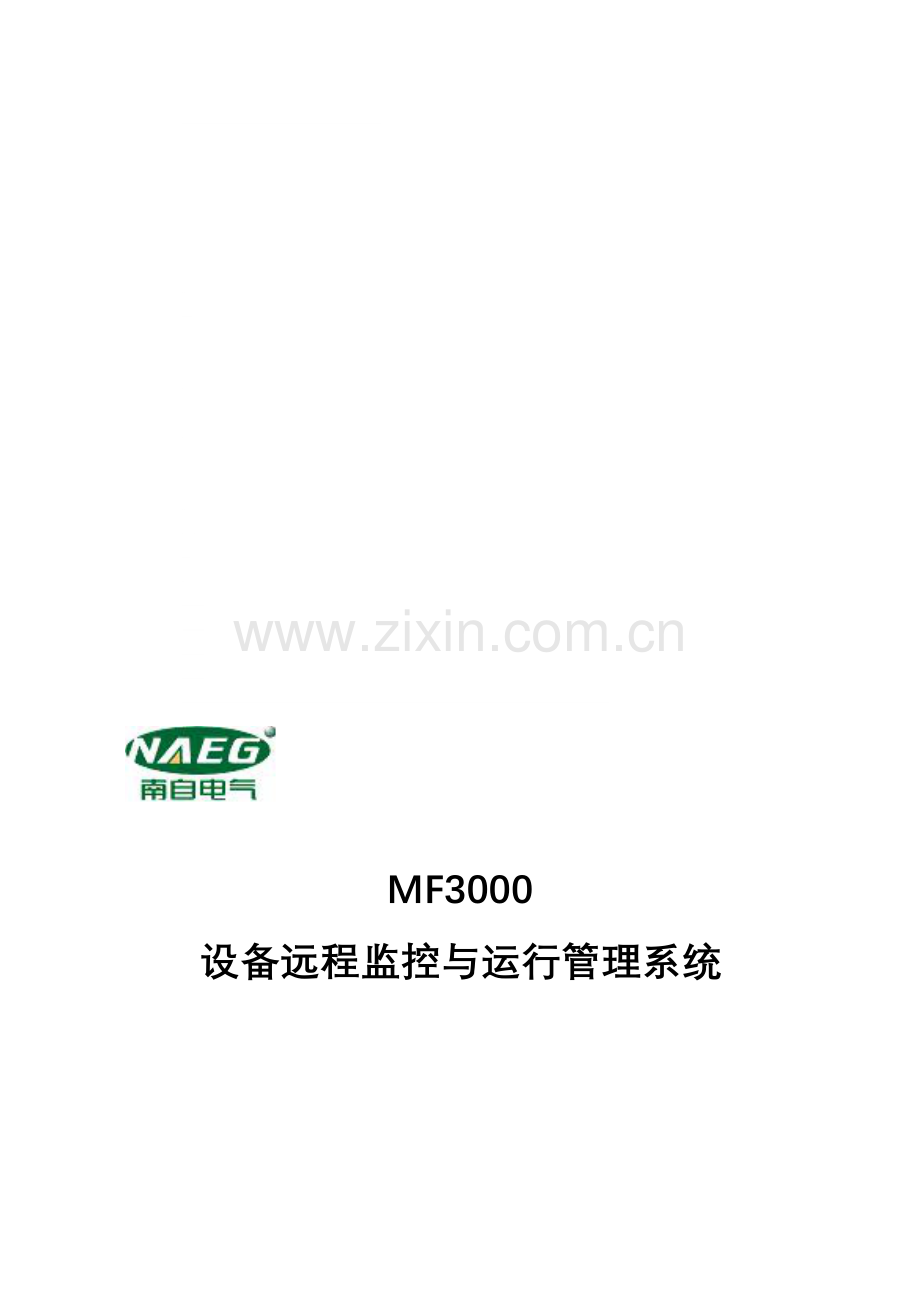

MF3000
设备远程监控与运行管理系统

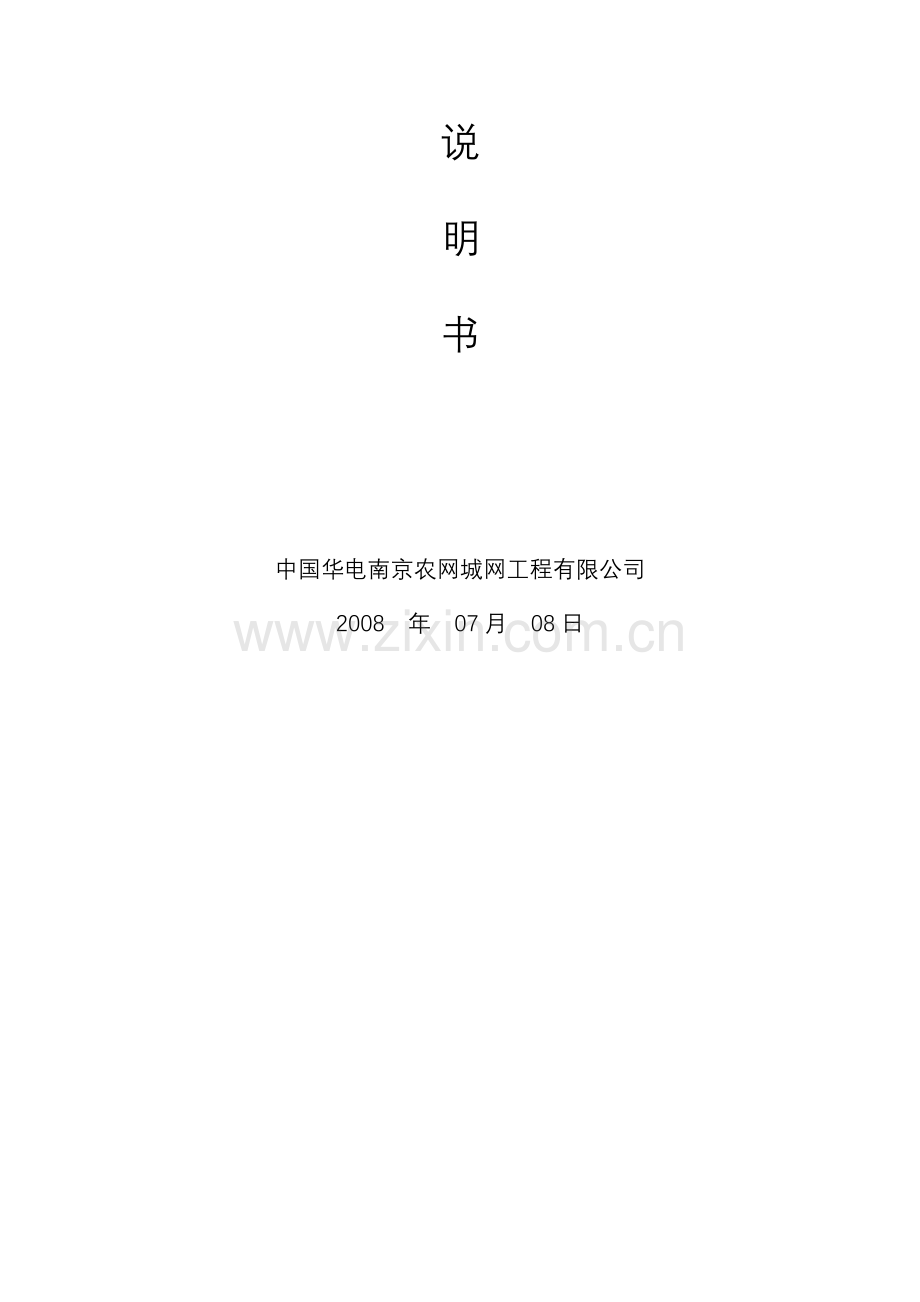

说
明
书

中国华电南京农网城网工程有限公司
2008 年 07月 08日
目录
一、公司简介 3
二、设备状态监测概述 4
三、MF3000系统 5
3.1系统简介 5
3.2案例:MF3000汽轮发电机组振动在线监测系统 8
（一）. 概述 8
1.1 本文件遵循标准及规范 8
1.2 目标 8
1.3汽轮发电机组设备状态监测和故障诊断的特点 9
（二）. 系统设计思路 9
2.1 系统拓扑图 13
2.2机组测点分布说明 14
（三）. 系统各部分功能简介 18
3.1 智能数据采集站 21
3.2 网络服务站 22
3.3 监测预报系统 25
3.4 分析诊断系统 26
3.5 故障诊断专家系统 27
（四）. 系统主要配置 28
（五）. 工程实施及培训 28
5.1 工程实施 28
5.2系统培训 30
四、 服务承诺 31

一、公司简介
企业简介
中国华电南京农网城网工程有限公司依托华电集团总公司的雄厚实力和国电南京自动化股份有限公司的技术优势，在中低压变电站综合自动化系统，发电厂、厂用系统保护，电力故障录波系统，自动准同期装置，高频开关直流电源系统等方面进行技术研究、产品开发、工程技术，并进行相关的技术咨询和技术服务。公司被国家经贸委推荐为第一批全国城乡电网建设与改造所须设备产品及生产企业。（国经贸电力[1988]844号）
公司具备强大的研发团队，与著名高校东南大学电气工程学院深度合作，以国际领先的技术和理念，开发出MF系列设备远程监控与运行管理系统及旋转设备故障综合在线检测仪，填补了国内空白。产品广泛应用于电力、煤炭、化工，钢铁，水泥等系统的各类异步电机上，深受用户的好评。
公司始终贯彻“诚信为本，客户至上，坚持创新，追求卓越”的价值理念。经过多年的发展积累，公司拥有一支高水平，资深的电力自动化技术人才队伍，结合著名高等学府先进的理论及强大的研发能力，竭诚为广大用户提供优质的产品和服务。

二、设备状态监测概述
当今企业追求效益最大化面临巨大的压力，在影响企业效益的关键环节中，对企业关键资产设备优化运行和合理的维护决策以实现资产效益最大化， 显得尤其重要且较易实现，集成的状态监测应用信息化解决方案使这一目标变成现实。作为企业ERP/EAM体系中重要的控制环节，状态监测技术是综合了传感技术、机械、振动、电气、信息网络、模糊理论等多项技术，建立设备的运行状态数据仓，进行复杂的状态监测与故障诊断，达到可靠性维护与状态检修的目的。推行状态检修的直接效益有：①节省大量维修费用；②提高企业可用系数；③延长设备使用寿命；④增加企业生产能力；⑤确保设备运行可靠性；⑥降低检修成本、减少检修风险。

三、MF3000系统
3.1系统简介
1）设计原则
n 高可靠性
n 先进性
n 集成性
n 智能性
n 开放、扩充性
n 方便易用性
n 标准化
n 安全性
2)总体特点
n 嵌入式Linux体系的多CPU智能数据采集器，全功能数据预处理功能 。
n 功能强大、完整的数据存储与多极管理
n 数据冗余技术，安全可靠的数据备份与自恢复
n 基于Struts架构的J2EE模式， Java开放式编程语言
n 中心服务器端采用Linux＋Oracl /Windows Server＋SQL Server，Weblogic层级数据连接
n 通过MODBUS协议与DCS、PLC通讯 ，通过以太网技术实现与ERP/EAM连接。
n 基于HTTP协议的3层应用结构
n 远程全功能浏览与专家故障诊断功能
n 远程参数设置与组态、远程更新功能

3)系统拓扑图

机组01
机组02
机组n
数据采集站
PLC工作站
监测分析诊断
MIS
EAM/ERP
生产调度系统
中心服务器
MF3000系统拓扑图
Internet
点检系统
南京农城网远程诊断中心
远程监测
厂长浏览站
机动科浏览站
现场浏览站
交换机
数据采集站
数据采集站

4)数据采集子系统
u 采集、传送并处理各种振动、位移、键相及过程量、开关量等数 据 ，信号来源：
► 现场一次原件4-20mA/1-5V的标准信号
► 现场智能仪表通讯方式
u 嵌入式Linux、多CPU功能板，6/12/18CH／板×7块板组合能力，最高支持7个转速段
u 专用集成电路技术(ASIC)及数字信号处理（DSP），完善的数据预处理能力
u 16位A/D，最高采样频率达500kHz
u 远程工作状态设置
u 对于已有以485方式通讯的仪表采用并联的方式,连接到协议转换模块接入到局域网；
u 对于使用4～20mA信号传输数据的信号, 通过远程I/O模块接入到局域网
5)在线监测子系统
n 通过监测局域网将数据采集器传送给网络服务器的数据包进行实时处理，监测各机组工作状态和运行趋势等，并将有关数据进行存贮和分类分级管理。
n 处理速度快
n 通用性好
n 操作方便
n 数据“黑匣子”功能
n 数据保存完善
6)数据存储与管理子系统
n 数据管理
►历史数据管理
►开、停机数据
►一级正常数据（通频值、特征分量值、进动分量值等）
►二级正常数据（同上）
►三级正常数据（同上）
►报警数据（绝对报警、梯度报警、进动分量梯度报警、位置报警和矢量区域报警）
►危险数据（同报警数据）
►趋势数据管理
►监测报告数据管理
7)数据分析与专家诊断子系统
n 以矢谱分析技术为核心的数据融合分析方法
n 强大的稳态与非平稳过程分析方法，分析功能30余种
n 人工神经网络+规则 +模糊理论
n 考虑机组整个系统的动力学特性
n 支持小样本、向量机技术
n 故障征兆自动识别技术
系统集成子系统
n 基于Browser/Server的N层分管式结构模式，浏览器端无需安装任何专用软件。
n Linux网络 ，便于该系统ERP/EAM系统互联，达到数据传输、资源共享的目的。
n Oracle大型数据库管理系统
n 远程浏览、诊断功能，远程实现更改参数、组态与系统升级
n 支持OPC技术
系统软件
n 基于J2EE体系Java编程，与操作系统无关
n 模块化组态功能
n 按照软件开发规范进行编制
3.2案例:MF3000汽轮发电机组振动在线监测系统
（一）. 概述
1.1 本文件遵循标准及规范
l 《TDM技术规范》
l ISO1339.2003 《机器状态监测与诊断》
l GB/T 13824－1992《对振动烈度测量仪的要求》
l GB/T6075《在非旋转部件上测量与评价机器的机械振动》（idt ISO／TC10816）
1.2 目标
针对发电机组实施在线状态监测与故障诊断技术，建立企业关键机组远程监控与运行管理平台。
建立关键机组状态数据库，监测故障的产生、发展和变化的全过程，预测运行趋势和故障的分析诊断，旨在掌握机组的本质运行状态，保障这些关键机组实现安全、稳定、长周期优化运行，实现预知维修或状态维修。
通过培训及服务帮助企业提高状态监测专业技术水平，组建企业设备故障诊断中心，进行机组运行状态评估和提出故障治理和维修建议，满足企业设备资产效益管理的需求。
1.3汽轮发电机组设备状态监测和故障诊断的特点
在反映设备状态的信号中，应用最为广泛的是振动信号。振动是引起设备故障的主要原因，设备的各种故障一般在振动信号上有所反映，振动信号包含着各种丰富的信息，而对振动进行测量一般不会影响设备的正常工作，十分方便。安装机械设备振动监测故障诊断系统的必要性和意义性主要表现在以下方面：
① 通过数据记录和信号分析，在事故发生后为事故分析提供有力的证据，能减少判断故障的时间，减少事故停机造成的损失。记录数据必须保证其准确性，鉴于滑动轴承相对振动测量，本系统运用双通道信息融合技术，即矢谱分析技术对振动数据进行具有针对性的分析处理。
② 许多故障的发生都有一个由轻到重的发展过程。通过趋势分析和对异常信号的检测，能够早期发现设备潜在的故障，及时采取预防措施，避免事故的发生，延长设备寿命周期，提高设备利用率。系统在检测机组运行状态趋势方面，采用了相关趋势检测技术，可以直观地区别出导致机器振动超标的原因和部件。
③ 通过对设备的状态分析，可以确定合理的检修时机和检修方案，能够促进维修制度从事故维修、定期维修向视情维修的转变，避免不必要的停机，并能通过提高修复速度减少停机时间，节约维修费用，具有很高的经济效益。
④ 故障诊断专家系统的应用能够解决现场专家不足的问题，能够充分利用领域专家的丰富经验，使故障诊断的整体水平有所提高，从而创造巨大的社会效益和经济效益。
（二）. 系统设计思路
汽轮发电机组主要承力部件是滑动轴承及转子，驱动机与工作机之间的通过联轴器连接，因此，滑动轴承、转子系统和联轴器在承受负荷状态下的真正状态是监测诊断的主要关注点。对于滑动轴承的故障诊断，本系统采用了经验证具有较高针对性的相关频率滤波预处理技术，结合矢谱分析和其它分析，可有效地解决滑动轴承、转子的故障检测问题。在振动报警方面，依照新版振动标准规定，除考虑绝对值报警外，增加梯度报警功能，即当同一工作状态下振动变化率超过±25%时，也作为一个报警条件使用。
系统的总体设计原则是：
① 高可靠性
可靠性除包含系统所设计的硬件外，软件的可靠性、稳定性、网络系统抗病毒攻击能力均成为系统可靠性指标的组成部分。系统在以下诸方面体现上述可靠性指标：
高可靠数据采集前端 MF3000系统（V3.0）的数据采集器是第三代智能型主动数据采集系统，采用高可靠性和稳定性的嵌入式Linux体系，结合多CPU结构和DSP技术，构成全功能数据采集系统，其中包括先进的数字矢量滤波技术；每采集模块具备独立的32位CPU，可实现真正意义上的并行处理能力。
高可靠网络体系 针对网络普遍存在的安全性问题，服务器网络支撑系统采用Linux网络平台，数据库采用MySQL关系数据库，系统整体架构采用符合网络数据传输要求的浏览器/服务器（B/S）结构，并采取了多种安全措施和冗余设计，不但保障系统高速运行，也便于随着对系统功能要求的不断提高而进行的功能扩展。采用Linux作为网络支撑系统并不影响与其它诸如WINDOWS 2000 Server或Windows NT等作为网络支撑系统的网络互联，对于抗病毒攻击和TCP/IP通讯具有比Windows系统更优良的性能。
高可靠信号分析体系 信号分析方法全面，覆盖面广，具有较强的针对性。对于不同的振动传感器获取的信号特点，进行了有针对性的信号预处理，使得信号分析结果更直观、易读，可满足不同层次人员的需求。鉴于大多故障发生时信号表现为非平稳，可以增加非平稳过程分析方法和部分现代信号分析方法（如二代小波等）。
高可靠信号预处理 对部分耦合通道较多、信号结构复杂且信噪比低的信号，将采用先进的相关振动滤波技术对信号进行预处理，获得信噪比较高的早期故障信息。
② 方便实用性
功能浏览方便 采用全B/S结构，友善的人机接口、联机帮助系统，使操作非常简单方便。
工作状态变更方便 各种参数可通过系统提供的组态软件进行在线调整，由于 Linux系统具备的TCP/IP通讯协议功能优于Windows系统，可方便地实现数据采集器的远程工作状态变更及功能升级。
数据查询管理方便 在数据量很大的情况下，针对大多设备状态监测系统数据查询方式不直观、效率低等弊病，系统采用七级追忆高效存贮技术，用户选择数据更直观、准确、快捷。
用户端扩展方便 由于系统软件采用了J2EE体系编制，用户端无需任何设置即可成为系统全功能浏览器，且与用户端操作系统无关。
③ 可扩充性
监测对象扩充 系统具有良好的扩充性，并保证扩充具有较高的性能价格比。新增加监测机组时仅需增加数据采集器、振动传感器／工艺信号变送装置和信号电缆，对于安装距离较近的机组，在采集器框架所容通道许可的条件下，可以通过扩充采集模板的方式进行扩充。
系统功能扩展 软件系统采用组态化、模块化设计，所有分析功能均作为一个独立控件模块，便于系统功能扩展和功能升级。
系统覆盖范围扩展 系统提供与ERP/EAM系统互联的标准数据接口，便于组成大型企业监测网络和不同应用系统之间的数据传输与共享。
技术支持范围扩展 系统具备远程故障诊断技术支持功能（需INTERNET网络支持），通过INTERNET可实现领域外专家的技术支持和远程故障诊断。
④ 人工智能性
智能诊断机组常见故障 系统配备了智能故障诊断专家系统，自动诊断16大类机组常见故障（根据机器类型不同有所区别），本系统主要考虑以滚动轴承支撑转子系统的常见故障诊断。
智能自学习功能 采用先进的支持向量机技术更新了系统的自学习功能，支持在小样本条件下（甚至是正常数据下）的系统自学习功能，进一步提高了系统故障诊断的准确度。
智能综合源数据 系统对于故障诊断推理机构造与一般诊断系统不同。对于滑动轴承支撑的转子系统，一般诊断系统多利用频谱特征（将频率成份分为多个“段”，给予一定的加权值）、轴心轨迹形状、振动稳定性等因素进行模糊识别，由于采用的数据源为一个“点”，且频谱多为单通道频谱（投影谱），导致故障诊断准确率较低。系统综合考虑了振动信号来源位置、数值变化趋势、截面信息融合、源信号分离、唯一性源数据处理等方式进行设备状态的推理，因此可以提高故障诊断的准确性。对于采用电涡流传感器的系统，所有考核数据均为振动矢量，避免了单通道数据（投影数据）受传感器安装位置影响导致数据无唯一性问题。对于采用壳体振动测量的信号，系统采用了相关振动滤波技术获得更直接的故障信息。本系统采用相关滤波技术获取故障特征信息。
智能数据采集 采用了全自动智能工作模式设计，具有免维护优点，可智能识别机组运行状态变化并应用相适应的数据采集方式，全部功能均处于全自动运行状态。
⑤ 数据准确性
l 采用数字矢量滤波技术获取真实相位信息（需要键相传感器支持）。
l 采用高位数A/D（16位）提高模数转换精度。
l 采用截面－轴系数据融合技术获取唯一性数据（针对滑动轴承支撑的转子系统）。
l 采用通频、分频、梯度及状态报警等多维报警，获取机组真实状态变化信息。
l 采用相关滤波技术提高壳体振动信号的信噪比。

2.1 系统拓扑图
数据采集器完成数据预处理、采集与传送，具备自动模式转换能力
设备主管专家
行业专家
华电农城网远程诊断中心
设备厂家诊断中心

INTERNET
网络支持

交换机

企业网

设备管理部浏览站

企业网服务器

设备厂长浏览站

技术设备科浏览站

服务器承担中心数据库、WEB发布、信号处理、分析诊断与ERP/EAM等管理系统数据接口等功能

系统现场浏览工作站，向操作用户提供系统全功能

轴承座绝对振动
转子相对振动
键相
温度
……

V-02
A-02x
A-02y
V-01
A-01x
A-01y
KP

发电机
低压缸
高压缸

励磁机
V-03
A-03x
A-03y
V-04
A-04x
A-04y
V-05
A-05x
A-05y
V-06
A-06x
A-06y
V-07
A-07x
A-07y
2.2机组测点分布说明

P-01－发电机有功功率 P-02－发电机无功功率
汽轮发电机组系统测点布置图

汽轮发电机组测点布置
序号
测点编号
测点说明
测点数量
传感器类型
1
KP
键相传感器
1
从TSI取得
2
A-01x、A-01y、V-01
1#瓦
3
从TSI取得
3
A-02x、A-02y、V-02
2#瓦
3
从TSI取得
4
A-03x、A-03y、V-03
3#瓦
3
从TSI取得
5
A-04x、A-04y、V-04
4#瓦
3
从TSI取得
6
A-05x、A-05y、V-05
5#瓦
3
从TSI取得
7
A-06x、A-06y、V-06
6#瓦
3
从TSI取得
8
A-07x、A-07y、V-07
7#瓦
3
从TSI取得
9
P-01
发电机有功功率
1
从TSI取得
10
P-02
发电机无功功率
1
从TSI取得

电机

水泵
B-01x
B-01y
B-02x
B-02y
B-03x
B-03y

电动给水泵测点布置图
电动给水泵测点布置
序号
测点编号
测点说明
测点数量
传感器类型
1
B-01x、B-01y
电机驱动侧
2
MLV9200T-B-01-08
2
B-02x、B-02y
水泵靠联轴器侧
2
MLV9200T-B-01-08
3
B-03x、B-03y
水泵自由侧
2
MLV9200T-B-01-08

C-02
C-03
C-04

电机

一次风机
C-01

一次风机测点布置图
一次风机测点布置
序号
测点编号
测点说明
测点数量
传感器类型
1
C-01
电机自由侧
1
MLV9200T-B-01-08
2
C-02
电机驱动侧
1
MLV9200T-B-01-08
3
C-03
风机靠联轴器侧
1
MLV9200T-B-01-08
4
C-04
风机自由侧
1
MLV9200T-B-01-08

D-02
D-03
D-04

电机

二次风机
D-01

二次风机测点布置图
二次风机测点布置
序号
测点编号
测点说明
测点数量
传感器类型
1
D-01
电机自由侧
1
MLV9200T-B-01-08
2
D-02
电机驱动侧
1
MLV9200T-B-01-08
3
D-03
风机靠联轴器侧
1
MLV9200T-B-01-08
4
D-04
风机自由侧
1
MLV9200T-B-01-08
E-02
E-03
E-04

电机

引风机
E-01

引风机测点布置图
引风机测点布置
序号
测点编号
测点说明
测点数量
传感器类型
1
E-01
电机自由侧
1
MLV9200T-B-01-08
2
E-02
电机驱动侧
1
MLV9200T-B-01-08
3
E-03
风机靠联轴器侧
1
MLV9200T-B-01-08
4
E-04
风机自由侧
1
MLV9200T-B-01-08

电机

流化风机
F-01x
F-01y
F-02x
F-02y
F-03x
F-03y
F-04x
F-04y

流化风机测点布置图
流化风机测点布置
序号
测点编号
测点说明
测点数量
传感器类型
1
F-01x、F-01y
电机自由侧
2
MLV9200T-B-01-08
2
F-02x、F-02y
电机驱动侧
2
MLV9200T-B-01-08
3
F-03x、F-03y
风机靠联轴器侧
1
MLV9200T-B-01-08
4
F-04x、F-04y
风机自由侧
2
MLV9200T-B-01-08

1. 在汽轮发电机组诊断分析方法中加入轴心轨迹和轴心位置。
汽轮发电机组转子运行过程中的轴心轨迹形状特征对判别整个转子设备的故障非常重要，其形状是判断转子运行状态和故障的重要依据，其中隐含着系统的各种故障信息，比如仅由不平衡引起的振动，轴心轨迹为椭圆；油膜涡动引起的轴心轨迹为内“8”字形；不对中引起的轴心轨迹为香蕉形或外“8”字形等。
对于摩擦问题，向来备受关注。动态波形呈削顶状一直作为评价摩擦的规则，但必须符合一个定期监测无法做到的前提：现在进行时。抓住正在摩擦的数据不容易，摩擦过后振动特性又发生了变化，仍然难以看到“削顶”波形，但摩擦后间隙发生了变化，这在轴中心线位置图上是无法改变的，因此轴中心线位置能提供更直观的摩擦信息。
2. 对于风机来说，与新版振动标准相对应的检测参数为振动烈度，即振动速度的有效值，因此选择速度传感器为宜。虽然可以采用加速度传感器进行积分后获得振动速度，但滤波存在的相位延迟好加速度传感器不太好的低频响应均会影响测量的准确度。我公司生产的速度传感器在设计时采用了最少活动部件方案，具有较长的使用寿命，适合用于除尘风机这类转速不很高的机组的状态监测；
3. 测点主要分布在滚动轴承座处，考虑到安装条件的限制，以垂直方向为主；
4. 速度传感器采用双头螺栓与测点连接，以达到传感器的最高频率响应；
5. 选择的传感器为MLV9200T-B-01-08振动速度传感器。其主要技术指标为：
l 灵敏度：20mV/mm/s
l 幅值线性误差：
l 频响：4.5～1,000Hz（±3dB）（国家标准规定频响范围为10～1000Hz）
l 温度范围：－30～120℃
l 安装螺纹：M6×1.0
l 直流阻抗：
l 绝缘电阻：
l 环境要求：防尘、防潮（湿度）
（三）. 系统各部分功能简介
由于锅炉辅机的主要易损部件是支撑轴承和转子。因此本系统采用了对上述部件具有针对性的监测诊断方案。
对于以滚动轴承支撑的机组，其振动信号由于受耦合通道的影响较重，因此导致信噪比较低，虽然传统的分析方法采用了如共振解调、包络等方法以期提高信号的信噪比，但实际使用中并非取得了预期的效果。
经过工程验证，证明滚动轴承振动信号是可以获得较高信噪比的。系统将振动信号分为两个不同的频段（并非简单地一分为二，其中有重叠部分），即转子相关振动和轴承相关振动两个部分，并对振动烈度、转子相关振动烈度和轴承相关振动烈度三个参数进行实时监测、报警，使操作人员能在第一时间内获得机组运行的正确信息。研究表明，采用上述监测可有效地解决壳体振动信号信噪比低的问题。
滚动轴承的监测与诊断实践中，其振动信号的信噪比偏低，信号耦合通道多，无法正确区分出所需要的特定信号，一直是广大技术人员和研究人员所诟病的。由于滚动轴承元件的缺陷在运行中出现的低频脉动的频率一般在1kHz以下，因此在工程实际中，直接利用这一频带来诊断滚动轴承的故障并不容易得到理的效果。这主要是低频段的信号易受到噪声的干扰，导致信噪比太低，使有用信号被淹没在背景噪声中的原因所致。国内虽然利用一些新的分析方法来提高滚动轴承诊断的信噪比，如基于混沌振子的滚动轴承故障诊断方法来检测微弱周期信号，直接对特征频率进行检测，充分利用信号低频部分的信息等，但目前实用的方法是相关频率滤波法。
1. 转子振动范围
转子相关振动一般发生在1/4～3倍转子转速频率范围内（1/4X～3X），最好采用振动速度或振动位移为计量单位，可以通过对加速度信号进行积分获得。许多滚动轴承故障是转子相关故障直接导致的（如不平衡、不对中或转子失稳）。转子相关故障必须予以修正以减小轴承过载和进一步的损坏。大多通用设备的转速从1200rpm到3600rpm，其转子相关振动信号在10～500Hz之间，因此，监测这个范围的频率成分有助于确认轴承什么时候会因转子相关故障导致损坏或轴承是否因转子相关故障导致损坏。没有这个数据，就无法检测到转子相关故障，轴承将会继续损坏，继续需要定期进行更换。
需要注意的是，转子振动范围并不仅仅包含了转子相关振动成分，轴承相关频率也会发生在该范围内。保持架损坏可产生低于转子转速频率1/2的振动成分，另外研究结果表明，内滚道上的沟槽也能产生在转子振动范围内的信号。
2. 主冲击频率范围
监测采用滚动轴承的机器的第二个频率范围是主冲击频率（滚动体通过频率）范围。如上所述，滚动轴承产生的特征频率与其几何尺寸和转速有关。主冲击是用于描述滚动体内外滚道缺陷引起的振动频率的术语，定义为外滚道滚动体通过频率的1～7倍（1～7EPx）。
这个频率范围内的振动可采用加速度、速度或位移进行有效测量。现场研究结果表明，滚动轴承故障中约90%为内滚道或外滚道缺陷，其余10%为滚动体缺陷（加速度和速度信号中具有主冲击频率成分，在REBAM信号中有转子频率范围成分）或保持架损坏（产生转子频率成分）。围绕轴承故障频率建立监测频率范围，滤除转子相关振动频率，就有可能获得更有效的轴承状态监测效果。
接近损坏阶段——这个阶段反映了轴承处于损坏的早期，轴承尚无肉眼可见的头发丝般的裂纹或用显微镜才能看到的划痕，这些缺陷处于滚道表面以下，随着轴承的运行会进一步发展。这个阶段，轴承产生的高频（7EPx）可能会增大。若在该阶段测量轴承温度或主冲击振动，轴承温度和主冲击振动都会处于正常水平。在该阶段下，轴承仍具有足够的安全运行寿命，无需进行更换。
损坏阶段——在该阶段，轴承存在的缺陷发展到肉眼可见的程度，产生可以听到的声音，轴承温度将升高，轴承相关振动（主冲击）幅值达到易于检测的水平。一旦轴承进入损坏阶段，需要更换轴承或者增加监测密度以估计轴承达到彻底损坏前还能安全运行多长时间。这个阶段一般认为是更换轴承的经济时间，如果这个时候不更换轴承，就会逐渐进入损坏的最后阶段——接近彻底损坏／彻底损坏阶段。
接近彻底损坏／彻底损坏阶段——进入这个阶段，轴承的失效速度非常迅速，轴承产生的噪声明显增大，轴承温度进一步升高，直至轴承超温。快速的磨损会导致轴承间隙增大，由此引起转子相对轴承运动增大。滚动轴承设计中不允许转子相对轴承运动，因此这个阶段因过大的转子和轴承相对运动导致机器内部摩擦是非常危险的。该阶段轴承相关（主冲击）振动幅值会明显增大，高频振动数据在该阶段可能不可信，在分析和解释这些数据时应予以注意。由于轴承缺陷具有的“自研磨性”，在该阶段高频振动幅值通常是下降的，这个现象在低速机器中尤为如此。
本监测系统包括五大部分：
3.1 智能数据采集站
数据采集系统是整个网络中最前端的工作站，其主要目的是将各种被监测物理量采集、传送。为了提高数据采集站的可靠性和稳定性，采用工业控制计算机主机板、机箱和电源，配合特殊设计的各种信号调理板，完全满足现场苛刻的环境。数据采集器可靠性指标为平均无故障时间不小于40000小时。其主要功能如下：
① 同步整周期采集
同步整周期采集是以键相位信号为基准实现多通道的同时采样。整周期采样是在硬件控制下实现的。在机器每一转动周期内由硬件产生采样脉冲序列，每周期内的采样点数通过编程方法任意设定。在没有键相信号的情况下，也可根据机组转速设定模拟键相进行近似的同步整周期采集，对于采用电动机驱动的风机来说，这种采样方式也可以满足需要。
② 跟踪滤波
该系统所用的采集器采用特殊设计的七阶椭圆低通滤波器，该滤波器的拐点频率f0可通过改变时钟脉冲频率fc任意设定（滤波器的拐点频率在10Hz和25KHz之间），因此控制低通滤波器的时钟频率即可方便地实现跟踪抗混滤波。
③ 瞬态与稳态数据采集
机组瞬态与稳态数据的采集均按同步整周期采样。机组、开停车数据是按照机组升速特性，预先对开停车各设置若干个转速采样点进行采集的。当机组在开机过程中转速升到第一个转速采样点时，即开始对这一转速点进行同步整周期采样；第一个转速点采样完毕，采集等待第二个转速采样点，直到开机过程中最后一个转速采样点采样全部完成，这样就可以得到较为满意的开机升速曲线。停机数据是按开机的逆过程进行的。
电机驱动的机组无需进行瞬态数据采集。
④ “黑匣子”功能
“黑匣子”功能对发生异常时的数据前后一段时间的所有数据进行“冻结”，这些异常数据可长期保存，以便进一步深入分析。异常数据的定义为满足所有报警条件中的任何一项即为异常数据，如振动值超标、振动值变化率超标、峭度系数超标等。
⑤ 主要技术指标
l 宽电压设计，90～132VAC或180～264VAC
l 6/12/18CH＋1键相通道
l 6槽/1采集框架
l 独立CPU全参数采集模板，积木式组合可选择。
l 输入信号：位移、速度、压电速度、压电加速度、缓变工艺、键相脉冲，1-5V或4-20mA
l 信号滤波：ASIC+DSP技术，转速跟踪抗混滤波和数字矢量滤波（需要键相信号）
l TCP/IP通讯协议，通讯速率10～1000Mbps。
l 监测周期不超过1～3秒。
l 采样频率最高达500kHz。
l 16位A/D转换。
l 优化设计的同步整周期采集技术，采样长度和每转采样点数可调。
l 测量转速范围60～60000rpm。
l 采样倍率： 8、16、32、64、128、256 点/周可调
l 键相模式：机器键相与模拟键相自动识别
l 远程控制与参数设置。
l 系统自检功能，自举功能与自动联网设计
l 高分辨率开/停车过程数据采集功能（320组静态数据＋32组动态数据）。
l 转速误差小于0.05%，相位测量范围0-360°。
（注：所有功能根据传感器类型不同会有取舍，部分功能需要键相信号）
3.2 网络服务站
随着生产的发展和科技进步，计算机的应用越来越普遍，许多企业建立了基于工厂的计算机管理网络，对改善信息的采集、传输、加工和存贮提供了快速安全的基础。网络服务站是整套监测系统的支撑部分，网络服务器是整套系统的中心数据库，采集器、监测预报站或分析诊断站均作为一个独立的工作站工作。网络系统为Linux系统，系统稳定性和安全性比较好。采用Linux系统作为网络支撑环境的另一个原因是，正版Linux系统的代价要远低于Windows系列软件，采用Windows系列软件的系统多采用的是盗版软件，其可靠性和稳定性均存在一定的问题。
⑴ 网络数据管理
主要数据类型包括：
1） 追忆数据管理（一级、二级、三级、四级、五级、六级和七级追忆）
2） 开／停机数据
3） 实时数据
4） 正常数据
5）报警数据（绝对值报警、梯度报警）
6）危险数据（同报警数据）
7）趋势数据管理
8）监测报告数据管理
网络结构主要指标：
1）服务器配置：HP ML150G3（XEON双核CPU、512MB RAM 72GB SCSI硬盘）服务器
2）通讯协议：TCP/IP
3）通讯速率：10～1000Mbps（自适应）
4）同时在线用户可达：最大用户数500个
5）操作系统：Linux
6） 数据库：MySQL
MySQL是一款免费的但是性能卓越的数据库管理系统，它主要有以下特点：
l MySQL可运行在不同的操作系统下。简单地说，MySQL可以支持Windows95/98/NT/2000以及UNIX、Linux和SUN OS等多种操作系统平台。这意味着在一个操作系统中实现的应用可以很方便地移植到其他的操作系统下。
l MySQL有一个非常灵活而且安全的权限和口令系统。当客户与MySQL服务器连接时，他们之间所有的口令传送被加密，而且MySQL支持主机认证。
l MySQL支持ODBC for Windows。MySQL支持所有的ODBC 2.5函数和其他许多函数，这样就可以用Access连接MySQL服务器，从而使得MySQL的应用被大大扩展。
l MySQL支持大型的数据库。虽然对于用PHP编写的网页来说只要能够存放上百条以上的记录数据就足够了，但MySQL可以方便地支持上千万条记录的数据库。作为一个开放源代码的数据库，MySQL可以针对不同的应用进行相应的修改。
l MySQL拥有一个非常快速而且稳定的基于线程的内存分配系统，可以持续使用面不必担心其稳定性。事实上，MySQL的稳定性足以应付一个超大规模的数据库。
针对以上数据库，我们提供了一整套存储和管理方案：
存储：系统对多机组多测点的数据库实行分类统筹管理，主要包含开机数据，停机数据，报警数据，危险数据，趋势数据，监测报告数据。系统最长可以存储10年的监测数据（当然要求相应的存储设备和高速的数据库服务器）；
追忆：系统提供了7级追回忆的数据管理方式，对各类数据均采用7级存储方式，各级数据的存储间隔可以任意设定，例如：
一级数据 2秒钟存1组
二级数据 10秒钟存1组
三级数据 20秒小时存1组
四级数据 1.5分钟存1组
五级数据 3分钟存一组
六级数据 2.5小时存一组
