题目：DXDK-80C型颗粒包装机机验证方案
编码：

共 12 页
第 12 页
----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------

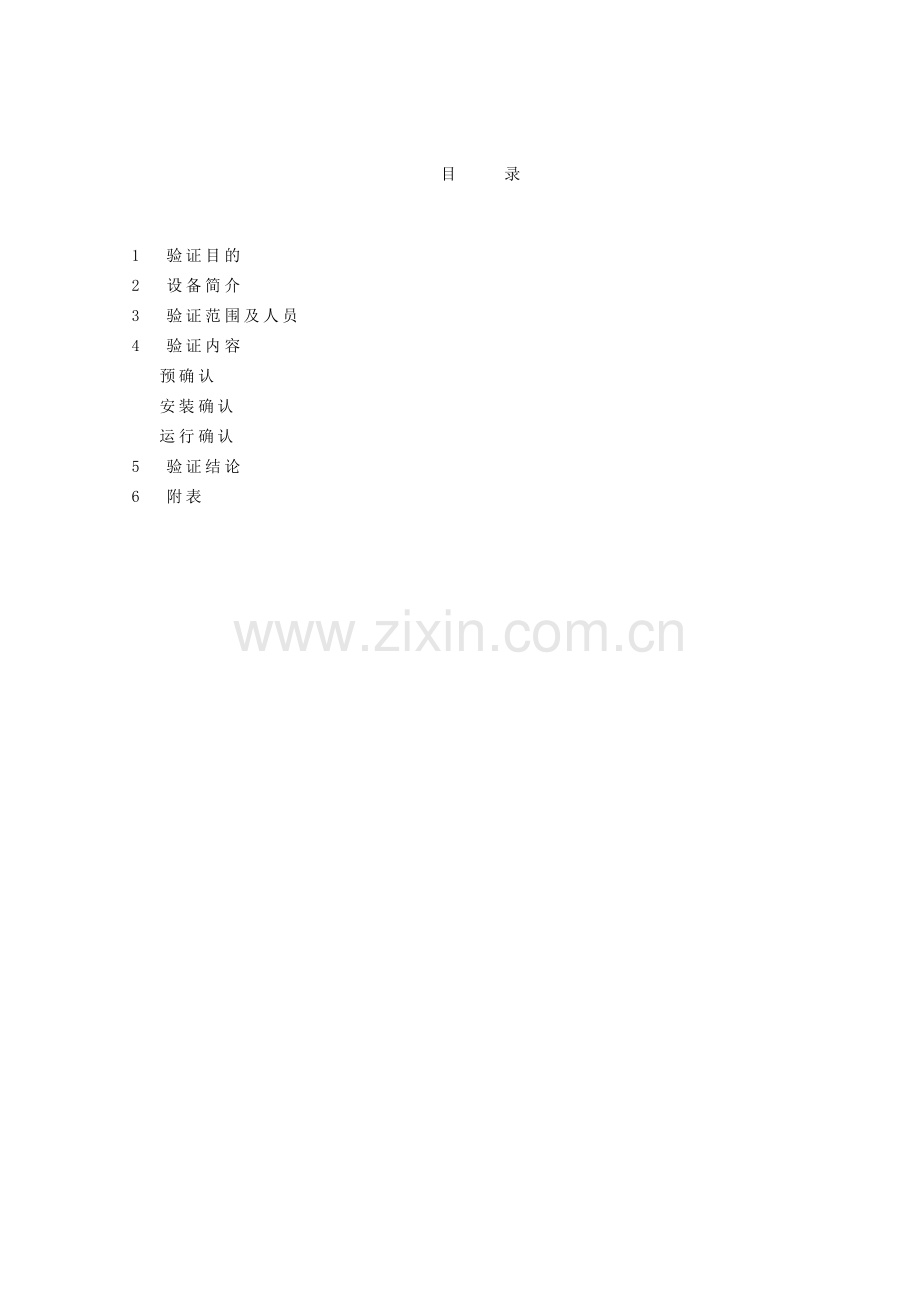

目 录

1 验证目的
2 设备简介
3 验证范围及人员
4 验证内容
预确认
安装确认
运行确认
5 验证结论
6 附表

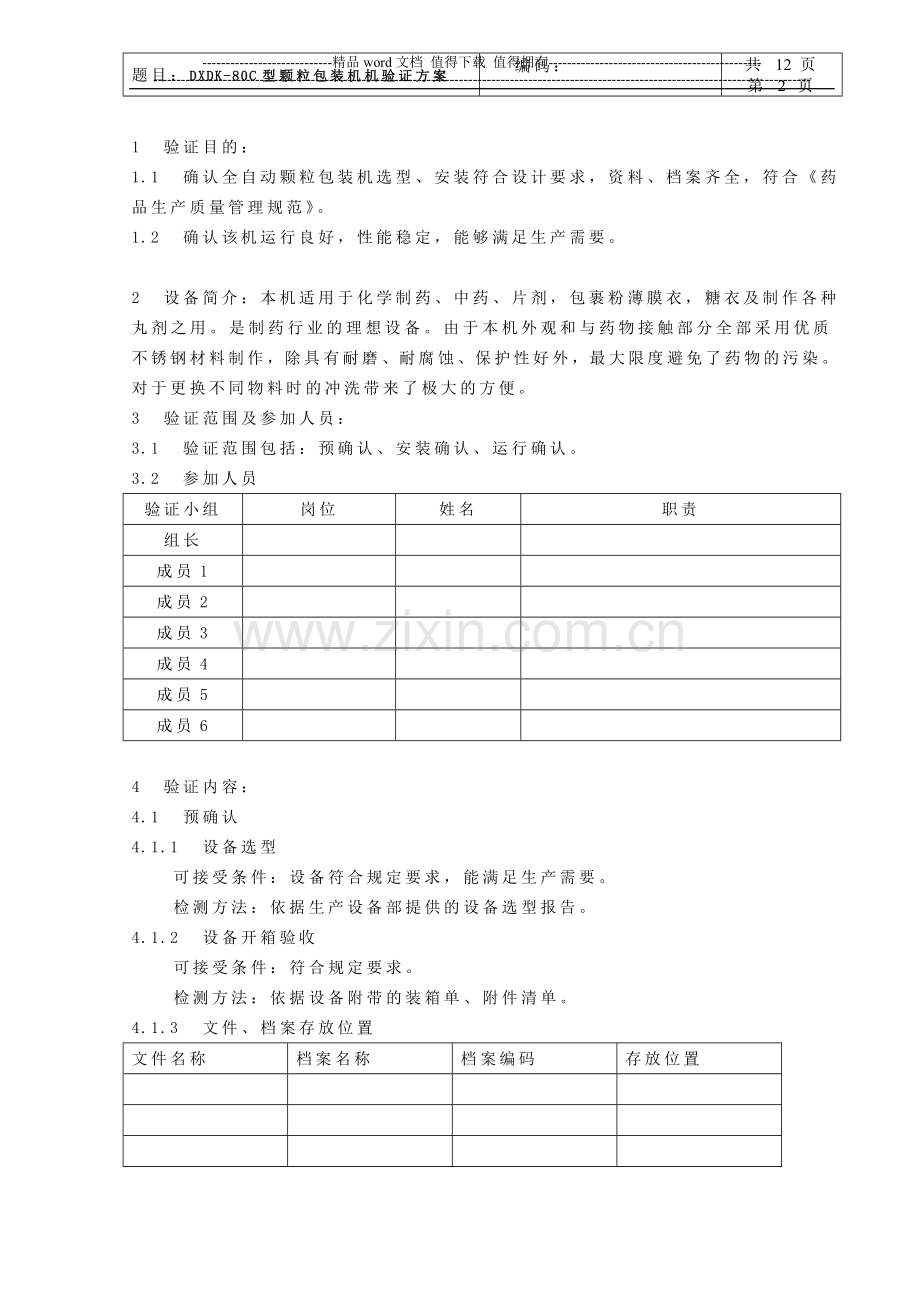

1 验证目的：
1.1 确认全自动颗粒包装机选型、安装符合设计要求，资料、档案齐全，符合《药品生产质量管理规范》。
1.2 确认该机运行良好，性能稳定，能够满足生产需要。

2 设备简介：本机适用于化学制药、中药、片剂，包裹粉薄膜衣，糖衣及制作各种丸剂之用。是制药行业的理想设备。由于本机外观和与药物接触部分全部采用优质不锈钢材料制作，除具有耐磨、耐腐蚀、保护性好外，最大限度避免了药物的污染。对于更换不同物料时的冲洗带来了极大的方便。
3 验证范围及参加人员：
3.1 验证范围包括：预确认、安装确认、运行确认。
3.2 参加人员
验证小组
岗位
姓名
职责
组长

成员1

成员2

成员3

成员4

成员5

成员6

4 验证内容：
4.1 预确认
4.1.1 设备选型
可接受条件：设备符合规定要求，能满足生产需要。
检测方法：依据生产设备部提供的设备选型报告。
4.1.2 设备开箱验收
可接受条件：符合规定要求。
检测方法：依据设备附带的装箱单、附件清单。
4.1.3 文件、档案存放位置
文件名称
档案名称
档案编码
存放位置

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.1.4 小结
4.2 安装确认
4.2.1 设备位置
DXDK-80C型颗粒包装机，安装在片剂车间洁净区，内包间内。
设备位置应符合设计要求，便于操作，便于检修

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.2 环境条件
可接受条件：30万级洁净区。
测试方法：依据生产设备部提供的资料。（检查空调系统验证报告）
结果：
以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.3 设备确认
名称： 型号：
设备编号： 生产厂家：
以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.4 技术文件
文件名称
数 量

以上文件归档于 中，档案编号为
，存放位置为 。
以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.5 直接接触药品的部件
部件名称
可接受条件
是否符合要求
料斗
不锈钢、光滑

计量盘
不锈钢、光滑

计量容杯
不锈钢、光滑

下料门
不锈钢、光滑

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.6 依照使用说明书及图纸对设备部件、结构进行确认。
4.2.6.1 外观及设备部件
可接受的条件：无明显碰撞、破损现象。
设备部件可接受条件：设备部件应和设计图纸一致。
检测方法：目测外观。依据说明书及操作示意图、传动原理图进行确认。
结果：
以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.6.3 电机
可接受的条件：
名　　称
型　　号
技术指标
主电机

检测方法：依据厂家提供资料，检查铭牌。

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.6.4 电器部分
仪表名称
厂 家 型 号
系 列 号
校正文件或证书
温 控 仪
TEFD-1301

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.7 安装及公用系统（配电）：

项 目
设计要求
实际安装
电 压
380V

频 率
50Hz

接地保护

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.8 相关操作程序
操作程序名称
编码
DXDK-80C颗粒包装机安全操作程序

DXDK-80C颗粒包装机维护保养程序

DXDK-80C颗粒包装机清洁程序

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.2.9 小结

4.3 运行确认
4.3.1性能测试（空运转）
目的：保证全自动颗粒包装机在空转时符合设计要求。
接受范围：按照制造厂商的操作说明书每步操作均运行正常。
测试步骤：确认全自动颗粒包装机已经为性能测试做好一切准备，检查并保证设备可运行。
检查项目
要求标准
实际情况
电气连接
符 合 标 准

加料斗安装
符合手册标准

复合铝箔安装
符合手册标准

安装验证
已执行并得到确认

温度调节
预热至规定温度（℃）后，开机试运行

复合铝箔袋成型
符 合 标 准

密 封
密 封 紧

批号打印
清 晰

控 温 仪
恒 定

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

功能测试（负载运转）
目的：保证全自动颗粒包装机在负载运转时符合设计要求。
接受范围：按照制造厂商的操作说明书每步操作均运行正常。
测试步骤：确认全自动颗粒包装机已经为功能测试做好一切准备，包括：
4.3.1.1 功能测试步骤一：检查并保证设备可供试运行。
检查项目
要求标准
实际情况
电气连接
符合标准

润滑系统
符合手册标准

安装验证及性能测试
已执行并得到认可

待试颗粒
已准备好

复合铝箔（批号）
已准备好

批号打印模具
已准备好

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

4.3.1.2功能测试步骤二：按以下步骤操作。
操作步骤
测试内容
工作状况说明
温度调节
—预热
约180℃
密封严

—密封
铝箔安装
符合手册标准

设定袋长
符合要求

调节装量

调节速度

批号打印
批号清晰

温 控 仪
恒 定

机器开启与运行
分装时间
分装速度
分装产量

检 查
分装后产品外观
打印批号外观
密封性检查
平均装量差异
粒 度

设备清洁

以上内容确认：是□　　　否□
确认人：
日期：
复核人：
日期：

清洗验证
清洁方法
检测内容及方法
清洁要求
实测结果
按颗粒分装机清洁标准操作程序进行清洁
用棉签擦拭设备内外表面，检查是否有污迹
无污迹

5 验证结论

6 附表
6.1 附表1
设备选型报告

生产设备部采购计划内容：

签字： 年 月 日
技术质量部意见：

签字： 年 月 日
物料部采购计划内容：

签字： 年 月 日
生产设备部副总经理意见：

签字： 年 月 日
总经理审核意见：

签字： 年 月 日

6.2 附表2
设备开箱检查记录

工程编码

设备名称

工程名称

施工图号

制造厂家：
包装情况：

设备外观情况：

电气部分的绝缘情况：

设备附件名称（按装箱单）：

备注：

供应单位： （公章）

年 月 日

代表（签章）：
验收单位： （公章）

年 月 日

代表（签章）：
6.3 附表3
设备安装、调试记录
设备名称： 设备编码：
安装内容

实施部门

时间

试运转内容

试运转结果

评定意见

调试单位：

代表签章：
年 月 日
验收单位：

代表签章：
年 月 日
备注：
