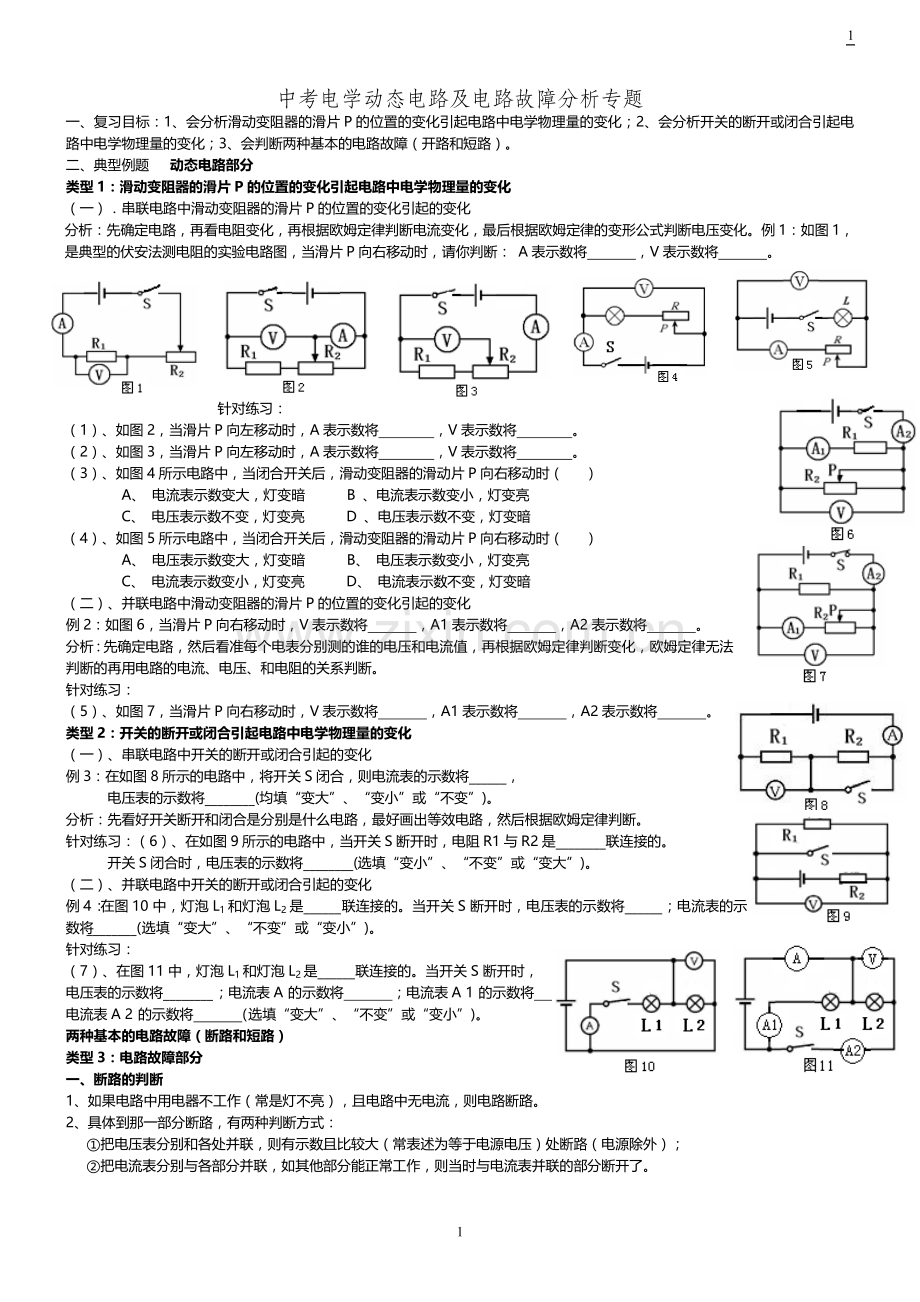

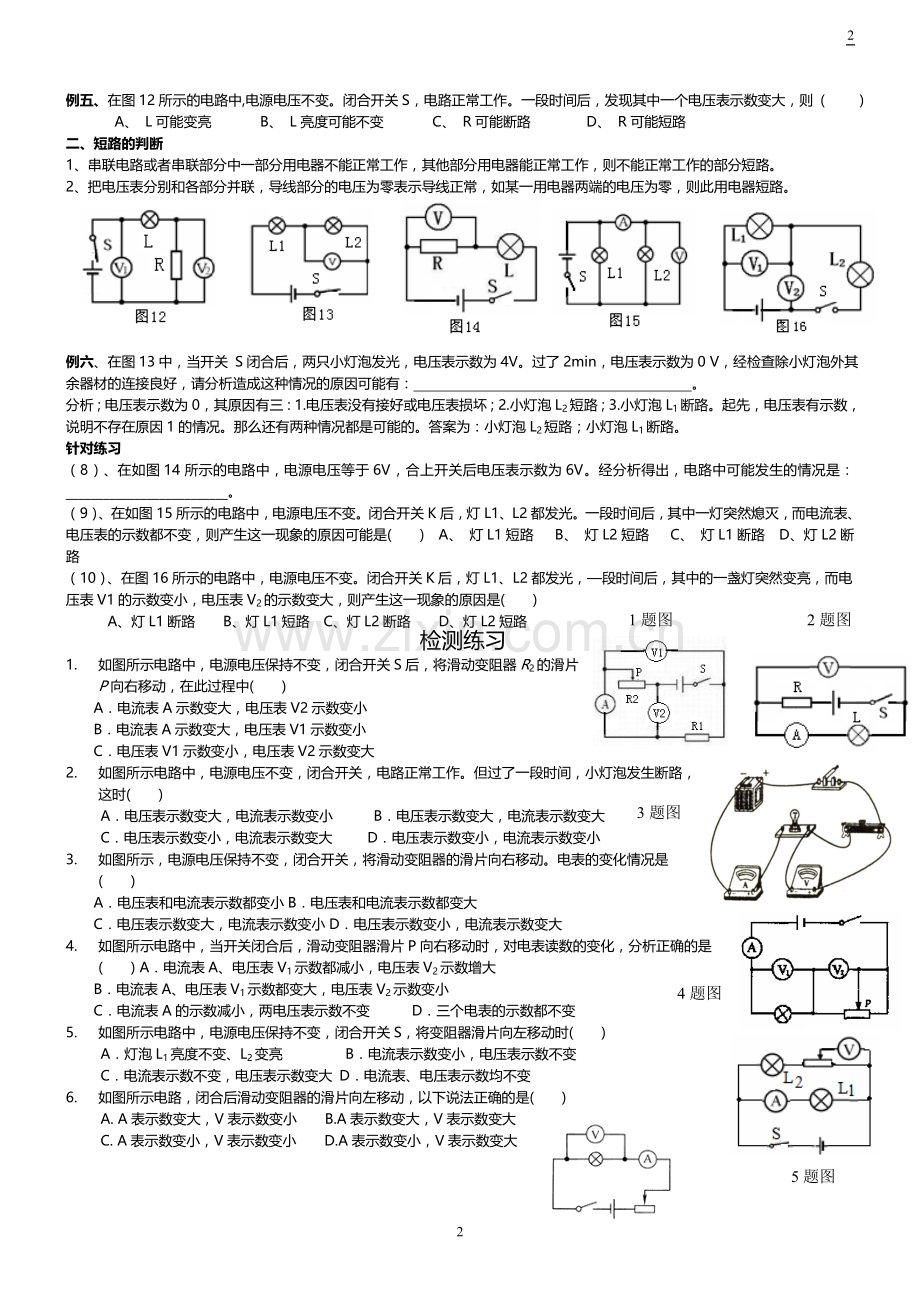

2017年中考物理专题复习：动态电路及电路故障分析专题-讲解加习题.doc

9中考电学动态电路及电路故障分析专题一、复习目标：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（开路和短路）。二、典型例题 动态电路部分类型1：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（一）串联电路中滑动变阻器的滑片P的位置的变化引起的变化分析：先确定电路，再看电阻变化，再根据欧姆定律判断电流变化，最后根据欧姆定律的变形公式判断电压变化。例1：如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断： A表示数将 ，V表示数将 。针对练习：（1）、如图2，当滑片P向左移动时，A表示数将 ，V表示数将 。（2）、如图3，当滑片P向左移动时，A表示数将 ，V表示数将 。（3）、如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）A、 电流表示数变大，灯变暗 B 、电流表示数变小，灯变亮C、 电压表示数不变，灯变亮 D 、电压表示数不变，灯变暗（4）、如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）A、 电压表示数变大，灯变暗 B、 电压表示数变小，灯变亮C、 电流表示数变小，灯变亮 D、 电流表示数不变，灯变暗 （二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例2：如图6，当滑片P向右移动时，V表示数将 ，A1表示数将 ，A2表示数将 。分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。针对练习：（5）、如图7，当滑片P向右移动时，V表示数将 ，A1表示数将 ，A2表示数将 。类型2：开关的断开或闭合引起电路中电学物理量的变化（一）、串联电路中开关的断开或闭合引起的变化例3：在如图8所示的电路中，将开关S闭合，则电流表的示数将_，电压表的示数将_(均填“变大”、“变小”或“不变”)。分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。针对练习：（6）、在如图9所示的电路中，当开关S断开时，电阻R1与R2是_联连接的。开关S闭合时，电压表的示数将_(选填“变小”、“不变”或“变大”)。 （二）、并联电路中开关的断开或闭合引起的变化例4：在图10中，灯泡L1和灯泡L2是_联连接的。当开关S断开时，电压表的示数将_；电流表的示数将_(选填“变大”、“不变”或“变小”)。针对练习：（7）、在图11中，灯泡L1和灯泡L2是_联连接的。当开关S断开时，电压表的示数将_；电流表A的示数将 ；电流表A 1的示数将 ；电流表A 2的示数将 (选填“变大”、“不变”或“变小”)。两种基本的电路故障（断路和短路）类型3：电路故障部分一、断路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。2、具体到那一部分断路，有两种判断方式：把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处断路（电源除外）；把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。例五、在图12所示的电路中,电源电压不变。闭合开关S，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 ( )A、 L可能变亮 B、 L亮度可能不变 C、 R可能断路 D、 R可能短路二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。例六、在图13中，当开关 S闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0 V，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有： 。分析；电压表示数为0，其原因有三：1.电压表没有接好或电压表损坏；2.小灯泡L2短路；3.小灯泡L1断路。起先，电压表有示数，说明不存在原因1的情况。那么还有两种情况都是可能的。答案为：小灯泡L2短路；小灯泡L1断路。针对练习（8）、在如图14所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电路中可能发生的情况是：_。（9）、在如图15所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( ) A、 灯L1短路 B、 灯L2短路 C、 灯L1断路 D、灯L2断路2题图1题图（10）、在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )A、灯L1断路 B、灯L1短路 C、灯L2断路 D、灯L2短路 检测练习1. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )A电流表A示数变大，电压表V2示数变小B电流表A示数变大，电压表V1示数变小C电压表V1示数变小，电压表V2示数变大3题图2. 如图所示电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时( )A电压表示数变大，电流表示数变小21世B电压表示数变大，电流表示数变大C电压表示数变小，电流表示数变大 D电压表示数变小，电流表示数变小3. 如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是( )21A电压表和电流表示数都变小B电压表和电流表示数都变大C电压表示数变大，电流表示数变小D电压表示数变小，电流表示数变大4题图4. 如图所示电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是( ) A电流表A、电压表V1示数都减小，电压表V2示数增大21B电流表A、电压表V1示数都变大，电压表V2示数变小C电流表A的示数减小，两电压表示数不变 D三个电表的示数都不变5. 如图所示电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时( ) A灯泡L1亮度不变、L2变亮 B电流表示数变小，电压表示数不变C电流表示数不变，电压表示数变大 D电流表、电压表示数均不变21世纪教育6. 如图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是( )A. A表示数变大，V表示数变小 B.A表示数变大，V表示数变大C. A表示数变小，V表示数变小 D.A表示数变小，V表示数变大5题图6题图7题图7. 如图，开关S1闭合，当S2由1掷到2，电流表和电压表示数变化情况是( )A电流表示数变小，电压表示数变大 B电流表示数变小，电压表示数不变C电流表示数变大，电压表示数不变 D电流表示数不变，电压表示数变小8. 将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路光敏电阻的阻值随光照强度的增大而减小闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是( )8题图A A表和V表示数均变小全 B A表示数变大，V表示数变小C A表示数变小，V表示数变大 D A表和V表示数均变大9. 如图所示电路中，闭合开关s，让开关S1和S2 断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是( )2A若保持s1和s2断开，让P缓慢向右滑动，灯泡L有可能被烧毁9题图 B若保持P在a处不动，s1仍断开，闭合s2后，A表和V表示数均不变C若保持P在a处不动，s1仍断开，闭合S2后，A表和V表示数将变大D若保持S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数10. 如图所示电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则( ) 10题图A电流表的示数变大，电压表的示数变小 B电流表的示数变小，电压表的示数变大C电流表和电压表的示数都变小 D电流表和电压表的示数都变大 11. 如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中( ) A电压表示数变大电流表示数变小 B电压表示数变小，电流表示数变大11题图 C电压表示数变大，电流表示数变大 D电压表示数不变，电流表示数变小12. 如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( ) 12题图AL1亮度增大，电流表示数不变 BL1亮度不变，电流表示数不变 CL1亮度不变，电流表示数变小21世 DL1亮度减小，电流表示数变小13. 如图所示电路中，电源电压恒定不变，当开关S闭合时( ) 13题图 A.电压表示数变小，电流表示数变小，灯变暗13题图B.电压表示数变大，电流表示数变大，灯变亮14题图C.电压表示数不变，电流表示数不变，灯的亮度不变D.电压表示数不变，电流表示数变小，灯变暗14. 如图所示，电源电压不变，开关闭合后，在滑动变阻器的滑片向右滑动的过程中，电压表的读数( ) A变小 B变大 C先变小后变大 D先变大后变小15题图15. 如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是( ) A、电流表A示数为零，电路R短路 B、电流表A示数为零，灯L断路C、电压表V2示数为零，电阻R短路 D、电压表V2示数为零，灯L断路16题图16. 如图所示电路中，电源电压保持不变。闭合电键S后，电路正常工作。过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（）A可能性是灯L断路 B可能性是电阻R断路C一定是灯L短路 D一定是电阻R短路17. 如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是( )A、电压表V示数变小 B、电流表A1示数变大 C、电流表A2示数变大 D、电流表A1示数变小17题图18. 如图所示电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中( ) A电压表V的示数变大 B电流表A1的示数变大18题图C电流表A 2的示数变小 D灯泡的亮度变小19题图19. 如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因 可能是（）A. 灯L1断路 B灯L2断路 C灯L1短路 D灯L2短路20题图20. 如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（） A灯泡L2短路 B灯泡L2断路 C灯泡L1断路 D两个灯泡都断路21. 某实验小组在做“探究串联电路的电压规律”实验时，连好了如图所示的电路，闭合开关S后发现L2正常发光，L1只能微弱发光。以下对于这一现象产生的原因分析中，合理的是（）21题图A灯L1发生断路 B灯L1发生短路21世纪教育网C由于灯L1的电阻较大，实际功率较小 D由于灯L1的电阻较小，其实际功率较小22. 如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片由左向右移动时，下列判断正确的是（） 22题图A电路消耗的总功率不变 B电压表示数变大C小灯泡变暗 D以上说法都不对 23. 如图2所示的电路中，电源的电压恒定不变，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中（）23题图A电流表示数变大，灯变暗B电流表示数变小，灯变亮C电压表示数不变，灯变暗D电压表示数不变，灯变亮24. 如图所示电路中，电源电压保持不变，闭合开关后，滑动变阻器滑片从左端向右移动的过程中，下列说法正确的是（）24题图A电压表示数逐渐变大 B电流表示数逐渐变小中考资源网C电灯的亮度逐渐增大 D电路总功率逐渐变小25题图25. 如图所示的电路，电源电压保持不变，R1是定值电阻，R2是滑动变阻器。当开关S 闭合，滑片由b端向a端移动的过程中，电流表示数 ，电压表示数与电流表示数的比值 。26题图26. 如图甲所示的电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表示数 ，电压表示数 。(以上两空选填“变大”、“不变”或“变小”)。 27. 两只定值电阻，甲标有“10 1A”，乙标有“15 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压为 V。28题图28. 如图所示，电阻R0=20，R=30，电源电压保持9V不变，当滑动变阻器滑片P在a端时，电压表的示数是 V，电流表示数是 A.滑动变阻器滑片P移动b端时，电压表的示数是 V，电流表示数是 A。补充练习 直击中考一电路故障1、如图1所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断 （ ） A灯L1短路 B灯L2短路 C灯L1断路 D灯L2断路2、如图2是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ）A电源正极与a之间断路 BL1断路 C L2断路 Dc与电源负极之间断路3、如图3所示电路，两盏相同的电灯在闭合开关后都能发光过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零如果电路只有一处故障，则故障可能是A电灯L1断路 B电灯L2断路 C电灯L1短路 D电灯L2短路图 3（图1）图4图 24.在如图4所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是(A) 灯L1短路。 (B) 灯L2短路。 (C) 灯L1断路。 (D) 灯L2断路。5、在图5所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6V。产生这一现象的原因可能是 ( )(A)灯L1短路 (B)灯L2短路(C)灯L1断路(D)灯L2断路。图6 图7 图8图5 二.动态电路部分(一)、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化6、如图6，当滑片P向右移动时，请你判断A表和V表的变化。7.如图7，当滑片P向左移动时，A表和V表将如何变化。8、如图8，当滑片P向左移动时，A表和V表将如何变化9.在如图9所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（ ）A. A的示数变小，V1的示数不变，V2的示数变小 B. A示数变大，V1示数变大，V2示数变小C. A的示数变小，V1的示数不变，V2的示数变大D. A示数变大，V1示数变小，V2示数变大10.如图10所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时A.电流表示数变大，电压表与电流表示数比变大B.电流表示数变小，电压表与电流表示数比不变C.电流表数变大，电压表与电流表示数之比不变D.电压表示数变大，电压表与电流表示数之比变大（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化11. 如图11，当滑片P向右移动时，A1表、A2表和V表将如何变化？图11图12图9图10（三）、串联电路中开关的断开或闭合引起的变化12、在如图12所示的电路中，将开关K闭合，则电流表的示数将_，电压表的示数将_(均填“变大”、“变小”或“不变”)。13、在如图13所示的电路中，当开关K断开时，电阻R1与R2是_联连接的。开关K闭合时，电压表的示数将_(选填“变小”、“不变”或“变大”)。 （四）、并联电路中开关的断开或闭合引起的变化14、在图14中，灯泡L1和灯泡L2是_联连接的。当开关K断开时，电压表的示数将_；电流表的示数将_(选填“增大”、“不变”或“减小”)。15、如图15所示电路中，电源电压保持不变。闭合开关S后，开关S1由断开到闭合，下列说法正确的是（ ）A电流表A1示数变大，电流表A示数也变大B电流表A1示数变小，电流表A示数也变小C电流表A1示数不变，电流表A示数变大 D电流表A1示数不变，电流表A示数变小16.如图16电路中，R1、R2均为定值电阻电源电压不变闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数 ，电压表示数 （选填“变大” “变小”或“不变”），此时电压表测 电压图15图13 图14图16五.电路故障导致电表示数变化17. 在如图17的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时( )A电压表示数变大，电流表示数变小 B电压表示数变大，电流表示数变大C电压表示数变小，电流表示数变大 D电压表示数变小，电流表示数变小18.如图18电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A电流表A示数为零，电路R短路 B电流表A示数为零，灯L断路C电压表V2示数为零，电阻R短路 D电压表V2示数为零，灯L断路六.半导体材料引起电表变化问题19.如图19电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图二所示，小越按照图一所示连接好电路且闭合开关做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况他观察到的现象应该是（）A 、电流表和电压表示数均变小B 、电流表示数变大，电压表示数变小C 、电流表示数变小，电压表示数变大D 、电流表和电压表示数均变大图19图18图17其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落9
