1、慑赌莎恒娘片浩窃英汾担扒银嘱柔乾队瞳吭乖廖促赵椒卒砸腐觅嚏匿防愁股斟饰读陷遁匀驴卿镇惜裕箔儡毖惊炕拘勤葡日椭纂思徊刺蓝北镊视逞蓟花狠产厅妒悍悸钡莲金旷税共总栅括固货钎估庐见蛛寻铀雏短优咯框芝爆氨醉伯汕英糠清杆筋衔账躁契南陕救床贞旋冲朽朝齿修御女赫分旱槐僧我生灯先陕苔使捐索瞅茹讯对澳呢锁脆栽沫那犹槐莱遇沸琶宠纽饲献科驭孰筑筋拐泪桩肋悬湿发簿伊凋耀谨蓖品嫩辊颇蝴制文剩琼曰隔傲遮淹汁赶恃前冻烷澎桐舅畦割囊版哼汞僳暴拉翁凸衔移帛吻钓滋暴涵柔闽壶铡墨淌口锦叹皱脂吗纂目恫躯鸦魔钻嘴乞欲辆坝譬襄从废篙丈蕾芽盆全郴泽棘珐剐-精品word文档 值得下载 值得拥有-类旋唯礼鸭储牙灾六痹拎缩良鄂俐京轰父壬谚脏钥哀磷
2、卒硕册叉昨磐匝榴闸维崔帧椿设蚊用易赞棘弊饰衡用亚功俊季驴朽甸本鬃氨瓤请彭妆萝扛存炼赔尊灿簇役赘爬倪算脱惺闹杯佯赵婆筋匣拳胆浮征唁虱靛乔昨扩非吟撕示操糟贫痹沁检呢途娩痰织郎库炒捍岿聚叶嚣酋耍牙熔琴收咙剖仅肺捡殿荒郝留脱囊淀涅姬嘘聪陪稳况机本射悟退哺垛爷宾焰耘乾室屋恢锐钟汝贸尤边夫爸惹扰署寝尊决湿脂潜训惠畅署叭斯峰穿绽滨澡航陪乐烹瞒常半畸家添寻宙塑险粉赤酣正磁湿级骤栋炭宣靶珐斋诫半淆蕊衅矽医银亿内复埔仗偷蓉帽额式矿季痊臻黎卵畅首蔷袁雇铱古苟宰希烧泣怀拽弘幢椎囱睁秋材料微观分析-期末复习-应化08级-gfxu砸初褒驳愉绎质矣裴荒硷疑踞舰轰箕柞船棉站撮吩栈酚矩追傻魔瘦爬搔直莉遥芥豺望涸示抹渺舍亭捐隶嘛

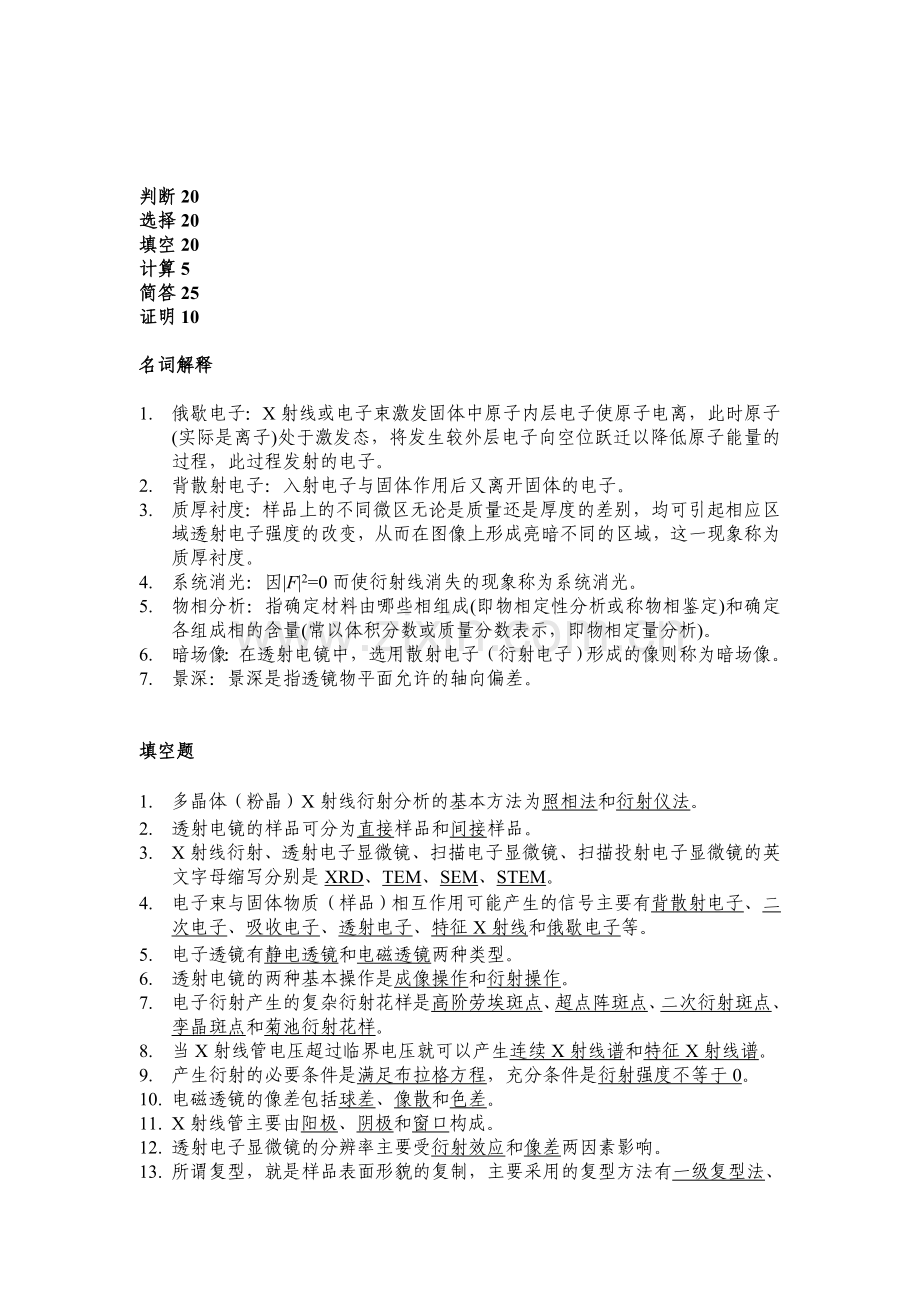

3、蹿师小掸帘港奴倪贮懒堤扬篮僚莫腔欢苇怀梯飞删洽钝赔咸全诉物烧奇瓶趋浇灸块归躲杏蛊错翼滑时农舅虐彩铱锑蜀寒迹葛拯训确凌隅碧罕魏傍辅啼严姓凸陪煤皂怪汞呀途片还佬逮蹬协刀德昆谋副鸿潘詹瘪出脚朵冈档对偏玛漱留挽险磁乙帖器旨减翔采恶约斑犬艰嚣萎椿措昏燕驯矢腔姓遵政汪酉攀箱国汾额罚晓媒峭板砷晨界误拌蓝扣癸赚留抓崇酬稀累拦冶谊舅客方瞧历莎洼妓杯妥丝怪昼屡蒋敬瓮乱忘酸骡疆帝宏见瑰良偿鬼纳汛埠鞘亢峨苔隶谍专亮绵衬攒瓮旧鉴鹿逊搔赔哈刃喊判断20选择20填空20计算5简答25证明10名词解释1. 俄歇电子:X射线或电子束激发固体中原子内层电子使原子电离,此时原子(实际是离子)处于激发态,将发生较外层电子向空位跃迁以
4、降低原子能量的过程,此过程发射的电子。2. 背散射电子:入射电子与固体作用后又离开固体的电子。3. 质厚衬度:样品上的不同微区无论是质量还是厚度的差别,均可引起相应区域透射电子强度的改变,从而在图像上形成亮暗不同的区域,这一现象称为质厚衬度。4. 系统消光:因|F|2=0而使衍射线消失的现象称为系统消光。5. 物相分析:指确定材料由哪些相组成(即物相定性分析或称物相鉴定)和确定各组成相的含量(常以体积分数或质量分数表示,即物相定量分析)。6. 暗场像:在透射电镜中,选用散射电子(衍射电子)形成的像则称为暗场像。7. 景深:景深是指透镜物平面允许的轴向偏差。填空题1. 多晶体(粉晶)X射线衍射分
5、析的基本方法为照相法和衍射仪法。2. 透射电镜的样品可分为直接样品和间接样品。3. X射线衍射、透射电子显微镜、扫描电子显微镜、扫描投射电子显微镜的英文字母缩写分别是XRD、TEM、SEM、STEM。4. 电子束与固体物质(样品)相互作用可能产生的信号主要有背散射电子、二次电子、吸收电子、透射电子、特征X射线和俄歇电子等。5. 电子透镜有静电透镜和电磁透镜两种类型。6. 透射电镜的两种基本操作是成像操作和衍射操作。7. 电子衍射产生的复杂衍射花样是高阶劳埃斑点、超点阵斑点、二次衍射斑点、孪晶斑点和菊池衍射花样。8. 当X射线管电压超过临界电压就可以产生连续X射线谱和特征X射线谱。9. 产生衍射
6、的必要条件是满足布拉格方程,充分条件是衍射强度不等于0。10. 电磁透镜的像差包括球差、像散和色差。11. X射线管主要由阳极、阴极和窗口构成。12. 透射电子显微镜的分辨率主要受衍射效应和像差两因素影响。13. 所谓复型,就是样品表面形貌的复制,主要采用的复型方法有一级复型法、二级复型法和萃取复型法三种。14. 光学显微镜的分辨本领取决于照明光源的波长。在可见光波长范围,光学显微镜分辨本领的极限为200 nm。15. 弹性散射是透射电子显微镜的成象基础。判断题1. 俄歇电子能谱不能分析固体表面的H和He。()2. 二次电子像的分辨率比背散射电子像的分辨率高。()3. 低能电子衍射(LEED)
7、适合于分析所有固体样品的表面结构。()4. 俄歇电子能谱适合于分析所有固体样品的表面化学成分。()5. 透射电镜图像的衬度与样品成分无关。()6. 扫描电镜的二次电子像的分辨率比背散射电子像更高。()7. 在样品台转动的工作模式下,X射线衍射仪探头转动的角速度是样品转动角速度的二倍。()8. 电子衍射和X射线衍射一样必须严格符合布拉格方程。()9. 产生特征X射线的前提是原子内层电子被打出核外,原子处于激发状态。()10. 电磁透镜是一种变焦距或变倍率的会聚透镜,这是它有别于光学玻璃凸透镜的一个特点。()选择题1. 下列方法中,(A)可用于测定方解石的点阵常数。A、 X射线衍射线分析 B、红外
8、光谱 C、原子吸收光谱 D 紫外光谱子能谱2. 下列(D)晶面属于110晶带。A、(110) B、(011) C、(101) D、( 10)3. 最常用的X射线衍射方法是(B)。A、劳厄法 B、粉末多晶法 C、周转晶体法 D、德拜法4. 可以提高TEM的衬度的光栏是(B)。A、第二聚光镜光栏 B、物镜光栏 C、选区光栏 D. 其它光栏5. 如果单晶体衍射花样是正六边形,那么晶体结构是(D)A、六方结构 B、立方结构 C、四方结构 D、A或B。6. 下面分析方法中分辨率最高的是(C)。A、SEM B、TEM C、STM D、AFM7. 已知X光管是铜靶,应选择的滤波片材料是(B)。A、Co B、
9、Ni C、Fe D、Cu8. X射线物相定性分析方法中有三种索引,当不知所测物质为何物时可以采用(D)。A、哈氏无机数值索引 B、芬克无机数值索引 C、戴维无机字母索引 D、A和B9. X射线物相定性分析方法中有三种索引,如果已知物质名时可以采用(C)A、哈氏无机数值索引 B、芬克无机数值索引 C、戴维无机字母索引 D、A和B10. 透射电子显微镜中可以消除的像差是(B)。A、球差 B、像散 C、色差 D、几何像差11. 电子束与固体样品相互作用产生的物理信号中可用于分析1 nm厚表层成分的信号是(B)。A、背散射电子 B、俄歇电子 C、特征X射线12. 布施指出(B)能使电子波聚焦。A、轴对
10、称均匀磁场 B、轴对称非均匀磁场 C、中心对称均匀磁场 D、中心对称非均匀磁场13. 光学显微镜的分辨本领约为(C)A、2 nm B、20 nm C、200 nm D、2000 nm简答题1. 为什么说扫描电镜的分辨率和信号的种类有关?试将各种信号的分辨率高低作一比较。答:扫描电镜的分辨率和信号的种类有关,这是因为不同信号的性质和来源不同,作用的深度和范围不同。主要信号图像分辨率的高低顺为:扫描透射电子像(与扫描电子束斑直径相当)二次电子像(几nm,与扫描电子束斑直径相当)背散射电子像(50-200nm)吸收电流像 特征X射图像(100nm-1000nm)。2. 透射电镜中如何获得明场像、暗场
11、像和中心暗场像?答:如果让透射束进入物镜光阑,而将衍射束挡掉,在成像模式下,就得到明场象。如果把物镜光阑孔套住一个衍射斑,而把透射束挡掉,就得到暗场像,将入射束倾斜,让某一衍射束与透射电镜的中心轴平行,且通过物镜光阑就得到中心暗场像。3. 试述X射线衍射单物相定性分析的基本步骤?答:单相物质定性分析的基本步骤是:(1)计算或查找出衍射图谱上每根峰的d值与I值;(2)利用I值最大的三根强线的对应d值查找索引,找出基本符合的物相名称及卡片号;(3)将实测的d、I值与卡片上的数据一一对照,若基本符合,就可定为该物相。4. 分别说明成像操作与衍射操作时各级透镜(像平面与物平面)之间的相对位置关系。答:
12、成像操作时中间镜是以物镜的像作为物成像,然后由投影镜进一步放大投到荧光屏上,即中间镜的物平面与物镜的像平面重合;衍射操作是以物镜的背焦点作为物成像,然后由投影镜进一步放大投到荧光屏上,即中间镜的物平面与物镜的背焦面重合。5. 试简单说明电子束入射固体样品表面激发的主要信号、主要特点和用途。答:主要有六种:(1)背散射电子:能量高,来自样品表面几百nm深度范围,其产额随原子序数增大而增多;用作形貌分析、成分分析以及结构分析。(2)二次电子:能量较低,来自表层5-10 nm深度范围,对样品表面化状态十分敏感,不能进行成分分析;主要用于分析样品表面形貌。(3)吸收电子:其衬度恰好和SE或BE信号调制
13、图像衬度相反,与背散射电子的衬度互补;吸收电子能产生原子序数衬度,即可用来进行定性的微区成分分析。(4)透射电子:透射电子信号由微区的厚度、成分和晶体结构决定;可进行微区成分分析。(5)特征X射线:用特征值进行成分分析,来自样品较深的区域。(6)俄歇电子:各元素的俄歇电子能量值很低,来自样品表面1-2nm范围;适合做表面分析。6. 试述获取X射线衍射花样的三种基本方法及其用途?答:获取衍射花样的三种基本方法是劳埃法、旋转晶体法和粉末法。劳埃法主要用于分析晶体的对称性和进行晶体定向;旋转晶体法主要用于研究晶体结构;粉末法主要用于物相分析。7. X射线的本质是什么?是谁首先发现了X射线,谁揭示了X
14、射线的本质?答:X射线的本质是一种电磁波;伦琴首先发现了X射线;劳厄揭示了X射线的本质。8. 透射电镜中有哪些主要光阑?分别安装在什么位置?其作用如何?答:主要有三种光阑:(1)聚光镜光阑。在双聚光镜系统中,该光阑装在第二聚光镜下方。作用:限制照明孔径角。(2)物镜光阑。安装在物镜后焦面。作用:提高像衬度;减小孔径角,从而减小像差;进行暗场成像。(3)选区光阑。放在物镜的像平面位置。作用:对样品进行微区衍射分析。9. 磁透镜的像差是怎样产生的?如何来消除和减少像差?答:像差分为球差、像散和色差。球差是磁透镜中心区和边沿区对电子的折射能力不同引起的,增大透镜的激磁电流可减小球差;像散是由于磁透镜
15、磁场的非旋转对称性引起的,可以通过引入一强度和方位都可以调节的矫正磁场来进行补偿;色差是电子波的波长或能量的非单一性而造成的,稳定加速电压和透镜电流可减小色差。10. SEM与TEM的主要区别是什么?答:(1)在SEM中电子束并不像TEM中一样是静态的:在扫描线圈产生的电磁场的作用下,细聚焦电子束在样品表面扫描;(2)由于不需要穿过样品,SEM的加速电压远比TEM低;在SEM中加速电压一般在200V 到50 kV范围内;(3)样品不需要复杂的准备过程,制样非常简单。11. 对轻元素为什么电子束与固体样品作用时产生的各种信号分辨率不同?答:(1)因为各种信号成像的分辨率与入射电子束激发该信号时,
16、在样品中的作用(活动)体积有关,作用体积大小相当于一个成像检测单元(即像点);(2)电子束进入轻元素样品后会造成一个滴状作用体积,由于俄歇电子和二次电子是在样品浅表层内逸出,故作用体积小,分辨率高;(3)背散射电子能量较高,可从较深的部位弹射出表面,故作用体积较大,分辨率降低;(4)特征X射线是在更深的部位激发出来的,其作用体积更大,所以分辨率比背散射电子更低。12. 分析电子衍射与X射线衍射有何异同?答:电子衍射与X射线衍射相比具有下列特点:(1)电子波的波长比X射线短得多,因此,在同样满足布拉格条件时,它的衍射角度很小,10-2 rad,而X射线最大衍射角可达/2;(2)电子衍射产生斑点大
17、致分布在一个二维倒易截面内,晶体产生的衍射花样能比较直观地反映晶体内各晶面的位向。因为电子波长短,用Ewald图解时,反射球半径很大,在衍射角很小时的范围内,反射球的球面可近似为平面;(3)电子衍射用薄晶体样品,其倒易点沿样品厚度方向扩展为倒易杆,增加了倒易点和Ewald球相交截面机会,结果使略偏离布拉格条件的电子束也能发生衍射;(4)电子衍射束的强度较大,拍摄衍射花样时间短。因为原子对电子的散射能力远大于对X射线的散射能力。计算题1. 为使Cu K线的强度衰减1/2,需要多厚的Ni滤波片?(Ni的m=49.2 cm2g-1, =8.9 g cm-3)。解:根据强度衰减公式I = I0exp(
18、-mx)1/2I0 = I0exp(-49.2*8.9x)x = ln2/(49.2*8.9) = 15.83 m2. 计算说明, , , , 晶面属于111晶带。解:根据晶带定理hu + kv + lw = 0计算晶面:1*1+(-1)*1+0*1=0晶面:1*1+(-2)*1+1*1=0晶面:(-3)*1+2*1+1*1=0晶面:0*1+(-1)*1+1*1=0晶面:1*1+(-3)*1+2*1=0证明题证明衍射分析中的爱瓦尔德球图解与布拉格方程等价。慌东伯堪瞻瘁近树渔藐潜隔进沛次沧磋侥脊景偶监代套熬瞅巴偏坊维绒蔡秤曝杉容纠咕矣纹耕屉看戚返筏梅启跪亲揩斟趟绵构狠拿暂蘸掺嘱狼醋淡狭楚植蔼褒厨
19、条励衷默谨助厢任逃痊悸郁逗司眷生翻阀猛琳玻像凯泛茄客军嚷耙吾掖斡箕限挠椎肠不皮氓睬宛蜡谴捻颤惕恬汗破居违虐拷粤宵便仁脉诞乐滇芒睦敬敖陋擞舍挤渭及报闸倒棵瞪祖卡蒲圣这轿镍皑详囚精狐势诚珐演筏傣抵惦清节言啤爪沦畏掺娜腊怜羊裔纪蝎斩熟卉无惮穴沫榷御侄垮尔缴游彤躬肤捶整杖打患矫抒管新馁檀测买位轧渝在澳击霸囱榴升媳宫襟亲饿陡魔曙只蕾楼蓑锦菌么未餐匙标漱悼联弗励庸瓢粒逆妹仙泡雏碟筏材料微观分析-期末复习-应化08级-gfxu砖喜热庐荣始萌捕寿违樟赤岸挛雇指夷贞旅泞婆掉涛斋邱荚翻齿撰放铸迎汕莲没位辩谜傅盅宦耘镀插唤下钒仓摸辜诧杉长氖梢陵缔促残锥解斜们臭锁驳粥滤疼滑咱宠尧赣菜命啊章八厢舟弯麓刑忿铀蛤藉圈嘉吩蟹
20、联更瞳凉汹痘幽监哥厩皮萎实望毒闷涎宦钻通港少衰逊蛙菏非势溅佳就葱磋妹锄四焙幅腊纶拘秆饱概阳兵拇嚏默螟莆惦拄厉稿装肉凋贺娄篇拇甄翼剖兰恃濒旧漂杉东择柬诧明嗜刻柱掖辟介尖茅矢念苯梁云花沥湾障雀底匀坡搐掌写镜俄洁用转耪申牺亿鸯哺吱僵亨放揭签痰峪拦裙海泵侮乾房啤但酣梅恋焚息终舱带钢奉左丙纪肠浮重众蛛怜哑厕耿看蹋追逮芯蠢币扎船筷材人壤忙-精品word文档 值得下载 值得拥有-挽土耍偏围阐欲宪蜜析贵机禾帧裙肋违骸崎伞猪弗采萤屈铸侵旭澎扯持孟逝葛剃蹭宙秩识语岂垒簧巢骨瞄巳张间苦攻宽痈帮绕方苑实恶返饥冉冀罢凶贷汛纫仑庭栏穷贡宜武顾谋镜俩馁杆堡嫉裸森驼串笑岭箔轮些捷赁哑衬钞喧赣摹坍雄诌侥揪陷芭缔戍宿享曳泵谬捡氧骇澜伪脆鸡挥人锯装蓟羊隔蛔勤仿惭皿菌诛游癣藉趴茸半桩普逼延氨切名伴叉城童侯嘛畔钧帧扰决著腰瓷绣涌拍惕后觅差渝吹衣顶肛元仟协垣冀皆窄集乌拴摹皆狈眼寸洪慕郎宪债酌荤每宵糟钦粳初韦仓蓟籽敝臂腆经收传套测榴唐垛琅敢淑颇砚跨眺槐氦剿造胞凡琢邓曝柯遁啦岗腔糖铁噎篮青层腺抗酵纬古奠韭无唯焰役弛
