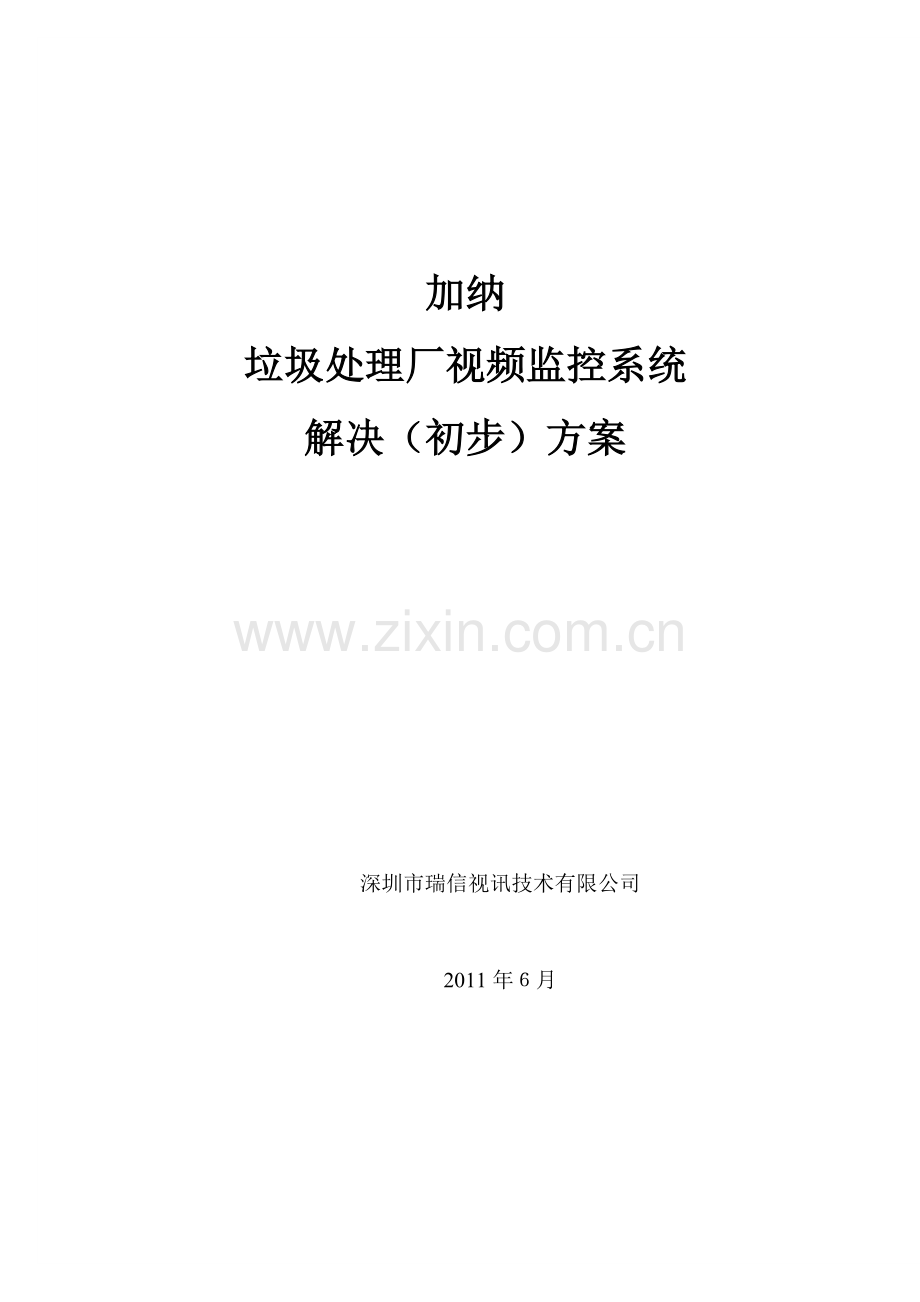

垃圾处理厂视频监控系统
解决（初步）方案

深圳市瑞信视讯技术有限公司

2011年６月

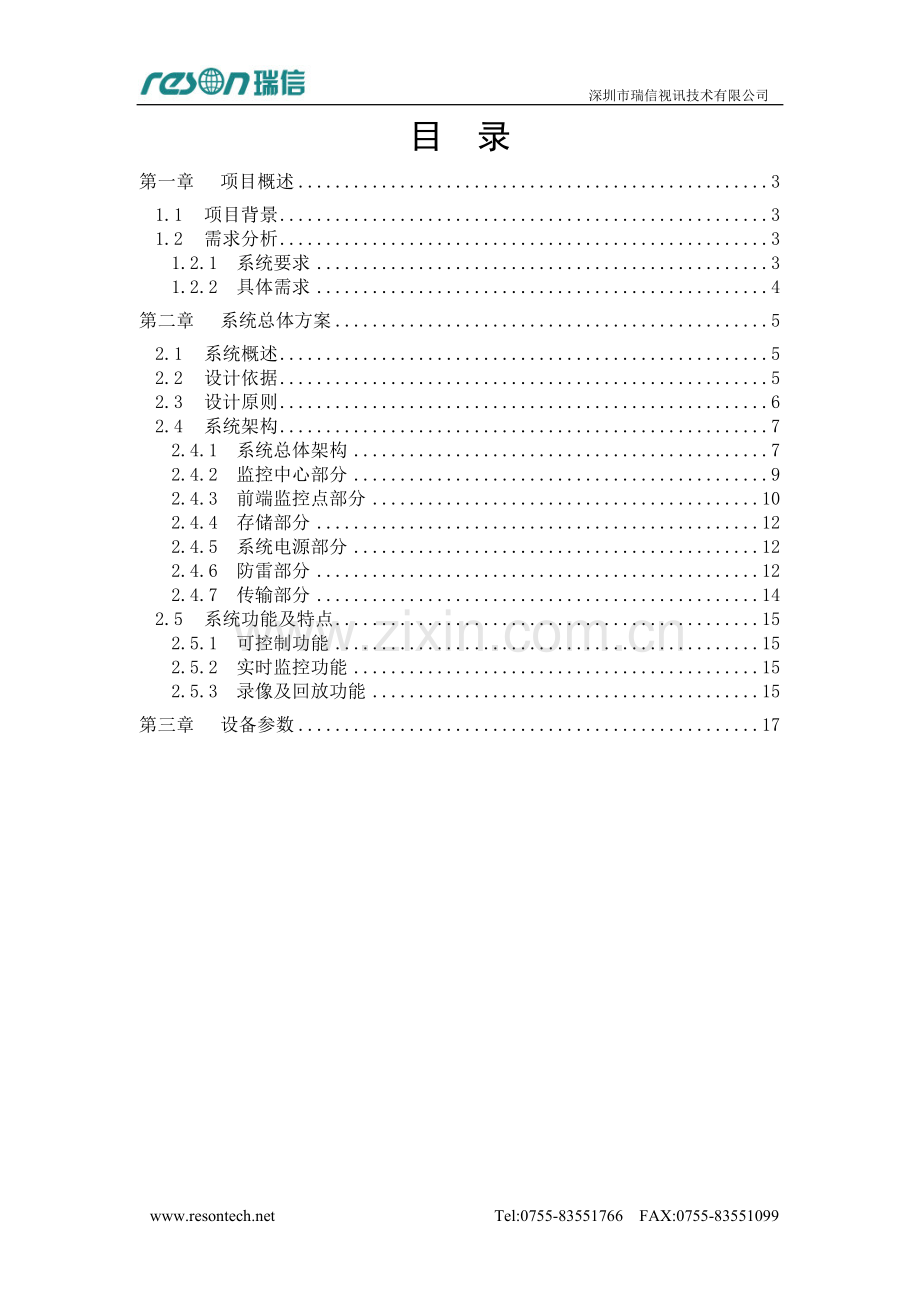

目 录
第一章 项目概述 3
1.1 项目背景 3
1.2 需求分析 3
1.2.1 系统要求 3
1.2.2 具体需求 4
第二章 系统总体方案 5
2.1 系统概述 5
2.2 设计依据 5
2.3 设计原则 6
2.4 系统架构 7
2.4.1 系统总体架构 7
2.4.2 监控中心部分 9
2.4.3 前端监控点部分 10
2.4.4 存储部分 12
2.4.5 系统电源部分 12
2.4.6 防雷部分 12
2.4.7 传输部分 14
2.5 系统功能及特点 15
2.5.1 可控制功能 15
2.5.2 实时监控功能 15
2.5.3 录像及回放功能 15
第三章 设备参数 17

Tel:[phone] FAX:[phone]
第一章 项目概述
1.1 项目背景
近年来，随着城市经济建设的进一步发展，视频监控技术的应用范围也在不断拓展，从最初银行、军事、机要部门等特殊行业领域的应用已经延伸到今天的电力部门、邮政电信部门、商业部门、普通工矿企业、道路交通领域、学校教学应用、卫生医疗部门、体育以及宾馆酒店行业等等。
与此同时，视频监控也从原始单一的图像监视功能逐步转变为与防盗防火报警、机电动作遥控、图像信息共享管理等技术系统的横向应用联合，其卓越的管理功能也日益受到各个应用行业的重视和青睐，从而使视频监控这一辅助管理手段越来越受到人们的重视。
深圳瑞信视讯技术有限公司 是一家集专业车载监控系统产品研发、生产、销售于一体的高科技企业。在数字音视频编解码、视频智能分析、无线数字通讯、计算机网络最前沿核心技术方面拥有强大自主研发能力；产品线已涵盖车载网络监控、3G无线监控、车辆远程调度、智能交通管理等相关领域；主要产品包括车载硬盘录像机、车载高清摄像机、车辆集中管理平台软件等系列产品。我们致力于成为全球最优秀的车载监控产品提供商和系统解决方案集成商，为客户创造最大价值，为人类社会创造更加安全的生活环境而努力。
近年来，随着工业的发展，城市建设步伐的加快和人民生活水平的不断提高，城市生活垃圾正以每年8％－ 10％的速度递增，垃圾成份在发生变化，生活垃圾的科学处理，已成为21世纪世界各国普遍关注的问题。东山经济技术开发区现有投资项目157个，且呈迅速增加之势，垃圾量将随之逐年增加。目前，区内垃圾都是采取拉到区外垃圾场实行露天堆放及简易填埋处理。这种处理方法不但对周围环境而且对地下水资源造成了一定污染。为加强环境保护，减轻和消除垃圾对环境造成的危害，保护东山岛良好的自然环境，促进东山经济发展的需要，急需采取科学有效的方法，对区内及区外生活垃圾进行处理。
1.2 需求分析
1.2.1 系统要求
本垃圾处理厂监控系统前端监控设备根据实际需要配置八到十台摄像机、一台硬盘录像机、六台21英寸监视器、一台42英寸液晶显示器。根据监控点的性质，可通过PC工作站对前端硬盘录像机及摄像机进行任意俯仰、摇移、变焦的可控操作，同时进行同步录像存储。
所有系统显示控制管理设备均安装于主控楼监控中心，主要目标实现录像1个月不间断存储以及能够保证录像质量的清晰度，图像格式采用D1画质。
1.2.2 具体需求
(1) 本监控项目一共有10个监控点，监控点采用枪机摄像机或智能快球摄像机；
(2) Ｘ个监控点采用立杆，Ｘ个监控点采用壁挂式；
(3) 在主控楼使用显示器接入硬盘录像机；
(4) 由于距离较远，前端采用模拟摄像机+光端机的方式；且需加照明灯。
(5)

Tel:[phone] FAX:[phone]
第二章 系统总体方案
2.1 系统概述
系统采用普通液晶电视作为监控视频的主要显示部分，采用硬盘录像机系统对监控视频数据进行集中存储，采用硬盘录像机管理系统对视频数据进行备份存储、回放、点播、检索等管理和控制。
系统以光纤作为视频信号的传输介质。
系统前端摄像机、光端机等设备的供电方式采用电力公司指定的各电源接入点（电表箱）供电。
2.2 设计依据
依据、参考的相关规范包括：
Ø 《工业电视系统工程设计规范》（GBJ115-87）
Ø 《远动设备终端通用技术条件》GB/T16435-1996
Ø 《中华人民共和国安全行业管理规范》
Ø 《软件工程国家标准》
Ø 《邮电通信网光纤数据传输系统工程施工及验收暂行技术规范》
Ø 《中国电气安装工程施工及验收规范》
Ø 《安全防范系统验收规则》（GA308-2001）
Ø 《安全检查防范系统通用图形符号》GA/T74-94
Ø 《社会公共场所安全防范工种设计规范》
Ø 公安部、公安厅技防办有关文件规定。
Ø 《视频安防系统技术要求》（GB/T367-2001）
Ø 《雷电电磁脉冲的防护》IEC61312
Ø 《系统接地的型式及安全技术要求》GB14050-93
Ø 《安全防范工程费用概预算编制办 》GA/T70-94
Ø 《防盗报警中心控制台》（GB/TI6572-1996）
Ø 《中华人民共和国公共行业标准》（GA/T70-94）
Ø 《安全防范工程程序与要求》（GA/T75-94）
Ø 《民用闭路监视电视系统工程技术规范》（GB50198-94）
Ø 《民用工业建筑电气设计规范》（GJT16-92）
Ø 《电视系统视频指标》（CCTR RECOMMENDATION 472-3）
2.3 设计原则
要坚持从实际情况出发，因地制宜，结合用户近期目标和长远发展，立足于成熟、经济、适用、先进又可靠的智能动态监控与管理技术，注重系统的实用性和实战性，合理配置资源，服务、服从管理业务需要的原则，采用开放性、模块化、智能化的互联体系结构，在统一规划、统筹建设、分期实施的基础上，将各子系统融合成一个有机的整体，实现各子系统科学、高效、可靠又协调的智能管理与运行。
必须符合有关国际通用标准、协议或规范，国家与部颁标准及规定的要求；在方案中我们遵循以下几项总体原则：
1) 实用性：系统所用到的技术和设备要选用成熟的技术和成熟的设备。所用软件要符合管理需要，界面要醒目、友好。系统各种操作要简单易学。
2) 先进性：系统要有较强的生命力，采用先进的技术设备和先进的计算机软件，要有完备的系统功能，系统要具有不断升级和更新的能力。
3) 可靠性：选用高集成度的设备，系统要有较强的容错能力，要有系统自动检测和自动报警功能。
4) 经济性：从总体设计上就本着少花钱、多办事的原则，选用性能价格比最高的实施方案，减少好看而并不实用的项目开支，降低系统造价。
5) 开放性：系统中的各种设备要有良好的互联能力和互操作能力。必须遵守最新的国际标准、国家标准和行业标准。具有良好的扩展能力。遵守开放的原则。系统设计要有外部接口，方便地与外部设备连接。
6) 整体性：各系统要高度集成，确保各子系统之间的良好通信。
2.4 系统架构
2.4.1 系统总体架构
监控中心实现对监控系统的统一管理，备份存储等功能。
监控系统集成了预防、监视、控制取证和管理等功能，从逻辑上可分为：前端、传输、后端三大部分。
1) 前端部分
由快速球机、枪机、安装支架、云台、前端防雷、视频光端机等组成，主要用于对各道路出入口进行摄像，并将视频信号传送到后端进行处理。
2) 传输部分
由视频同轴电缆、电源线、控制线、光端机、光纤等组成，用于将前端信号传至后端，并为前端摄像机提供电源和控制信号。
3) 后端部分
由硬盘录像机、视频光端机、液晶电视、等组成，对前端传送的视频信号进行分割、处理、记录和控制，完成监视、控制、记录等防范和管理功能。

图2.4.1 系统架构拓扑图

系统连接线部分
1) 前端球机通过视频线、电源线及屏蔽控制线与视频光端机连接；
2) 传输部分：视频光端机发射端通过单模裸纤与接收端连接，实现前端与后端的互联互通；
3) 后端部分：视频光端机通过视频线 连接硬盘录像机；
4) 硬盘录像机：实现图像的本地存储，通过VGA线缆 连接液晶显示器，实现本地图像浏览、连接传输设备接到华为平台

2.4.2 前端监控点部分
根据现场查勘的实际情况，摄像机采用高清晰度球机进行录像。
1) 前端摄像机安装方式
摄像机的安装，一般考虑设置位置要有较小的施工量，和城市设施融为一体，安装高度一般为5-10m。根据摄像机安装现场情况的具体情况不同，摄像机有以下三种安装方式：
本方案主要采用第三种安装方式。
2) 立杆及设备箱体要求：
立杆采用热镀锌钢杆，颜色为白色。立杆应具有一定的强度以抵抗一般自然风险，基本风压0.65kpa。顶端设备承重不小于60kg，设备安装后立杆及杆臂不应有明显变形。设备安装箱体采用防水箱体，防水等级为IP34 以上。另外为了防止雨水沿着线缆进入摄像机，布防线缆时需要在进入摄像机前约10 公分处做“U ”型处理，如下图所示。
Ø 立杆：前端监控点根据需要进行立杆，每个监控点一般立高6米的监控杆。
Ø 控制箱：电源箱为厂家定制，主要用于放置电源防雷器、控制防雷器、视频防雷器、AC24V电源模块、传输设备等设备。
Ø 防雷器：视频、电源、控制信号三合一防雷器。
2.4.3 存储部分
视频信号存储的容量是根据存储的码流来计算的，D1格式的码流为1.5Mbps~2Mbps，以2Mbps码流来存储的话，则每路视频每天所需的存储容量约为20G。
因此，1路视频按30天录像保存天数，硬盘所需容量约为600G。
拟对前端10个摄像机进行实时监视存储，所需硬盘空间为：10路×600G＝6000G。
因本项目需要1台8路DVR，故选用2T硬盘2块即可。
2.4.4 系统电源部分
前端视频监控设备一般采用交流220V或者直流12V的电源供电，电源供电方式应采用TN-S制式。
目前室外监控系统的供电方式有两种：一种是集中供电方式即电源都引自一处，另一种是分布式供电（单点），摄像机等前端设备在安装位置附近就近取电。本方案采用的是分布式供电（单点），现场监控点需从附近客户指定的各电源接入点（电表箱）引电至立杆位置。
2.4.5 防雷部分
1) 防雷系统简介
电子设备的防雷主要是根据电子设备所处建筑物地区的气象环境、地理环境、建筑物防雷等级、电子设备处于的防雷区等进行分析。因地制宜地采用相应的防雷措施，最终达到防止或减少雷击所引发的人员伤亡和财产损失的目的。
视频监控系统涉及大量的监控点，且大多安装在室外。为避免不必要的损失，减小后期的维护压力，必须采取完善的防雷措施。

2) 前端设备防雷
前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。
前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。当摄像机独立架设时，避雷针最好距摄像机3-4 米的距离。如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8 的镀锌圆钢。为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。
接闪器采用传统式避雷针，符合国家标准GB50057-94 。采用滚球法原理计算其保护范围。
为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（220V 或DC12V）、视频线、信号线和云台控制线。
摄像机的电源一般使用AC220V 或DC12V。摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于15 米，则摄像机端还应串接低压直流避雷器。
摄像机的电源线加装单项电源保护器，避雷器的通流量Imax≥40KA（8/20）， 保护水平小于1.5KV 。具有通过信息产业部认证或IEC61643-1 的CE 认证。漏电流小于1mA。为方便更换，采用带工作状态故障显示窗口的可插拔式模块。
云台控制线加装避雷器，信号避雷器的通流量Imax≥20KA（8/20），保护水平小于44V，具有信息产业部认证或CE 测试认证。
视频信号线避雷器，最大持续工作电压要大于12V，避雷器的通流量Imax ≥20KA（8/20），具有信息产业部认证或CE 认证。
考虑到避雷器维护，电源避雷器、云台信号避雷器和视频信号避雷器设置在一经防水处理的铁盒子里，铁盒子易于开启以更换避雷器。
室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至10Ω。

2.4.6 传输部分
整个系统主要依靠光纤传输视频图像数据。前端监控点视频光端机通过裸纤与监控中心视频光端机相连，实现互联互通、集中监控。
前端监控点的裸纤可以通过架空和地埋2种方式接入。其中架空接入需要从6米杆的顶部打孔将裸纤穿入杆中到达机箱；地埋接入需要在立杆的地垄上预埋2根管（一个给电源线接入），裸纤穿过预埋的管和立杆的杆管（空心）到达杆上的机箱。裸纤进入机箱后通融纤盘转成尾纤与光端机连接。
后端机房的裸纤直接进入通融纤盘转成尾纤与光端机连接。
2.5 系统功能及特点
2.5.1 可控制功能
l 可连接控制云台解码器(或球机)、DO输出控制，PTZ目前支持Pelco-P、Pelco－D、Philips、Samsung、SonyD31、Panasonic等多种协议；
l 可连接控制其它RS485/232接口设备，例视频切换矩阵、控制键盘等。目前支持的矩阵协议有PelcoCM6800、SE1608D、VAS_24_32、Pelco97xx、AD/AB系列矩阵、Vicon Vps1466、Vicon Vps1422等；
l 摄像机控制功能：通过控制键盘对摄像机进行控制，包括镜头上下左右移动、镜头缩放、光圈调整、调焦（摄像机支持此功能），对球机可设定若干预置位及快捷方式；
l 预置位功能：设置好的预置位可以通过控制设备软件操作把当前位置保存在终端监控云台的解码器上，当需要快速监视某个监视目标时候；可以通过控制设备的调用命令来调出需要监视的位置。
2.5.2 实时监控功能
l 可通过液晶显示器将图像显示，并具有画面切换，画面轮巡等基本的监控系统常用功能；
l 可通过控硬盘录像机对每个监控图像进行放大/缩小、左/右旋转等一系列基本操作。
2.5.3 录像及回放功能
提供多种录像方式：计划录像、即时录像、周期性设置录像、条件触发录像等。用户可设定录像数据保存时间，自动删除旧录像数据文件，保证磁盘使用率。
l 可进行手动录像、一次性计划录像和长期性（每周、每日）计划录像，可设定计划的起止日期，对于录像计划周期内临时性的取消录像，可通过设置计划的是否有效来控制。
l 可设定录像文件存放路径及存放时间，可对计划进行修改、删除等操作，录像计划可供查询；
l 录像可设定有声音还是无声音。
l 录像文件按日期、编码器自动生成文件夹及文件名；
l 目前录像存放格式只是单一类型，只能用专门的播放工具播放，不支持其它播放模式；
l 方便的本地录像查询和回放功能，支持基于时段、对象的选择回放，支持不同倍速的有级调整回放速率，支持暂停、重播、拖拽式时间控制。
