建筑材料试题库(综合).doc

淄博理工学校建筑专业《建筑材料》星级课程试题库答案

<<建 筑 材 料>>
试题库

qdx

2016年2月

一、选择题
说明：每小题2分，每套试卷10题，共80题；括号内为各题对应教材位置。
1. 密度是指材料在（ C ）单位体积的质量。
A、自然状态 B、绝对体积近似值 C、绝对密实状态 D、松散状态
2. 同一种材料的密度与表观密度差值较小，这种材料的（ D ）。

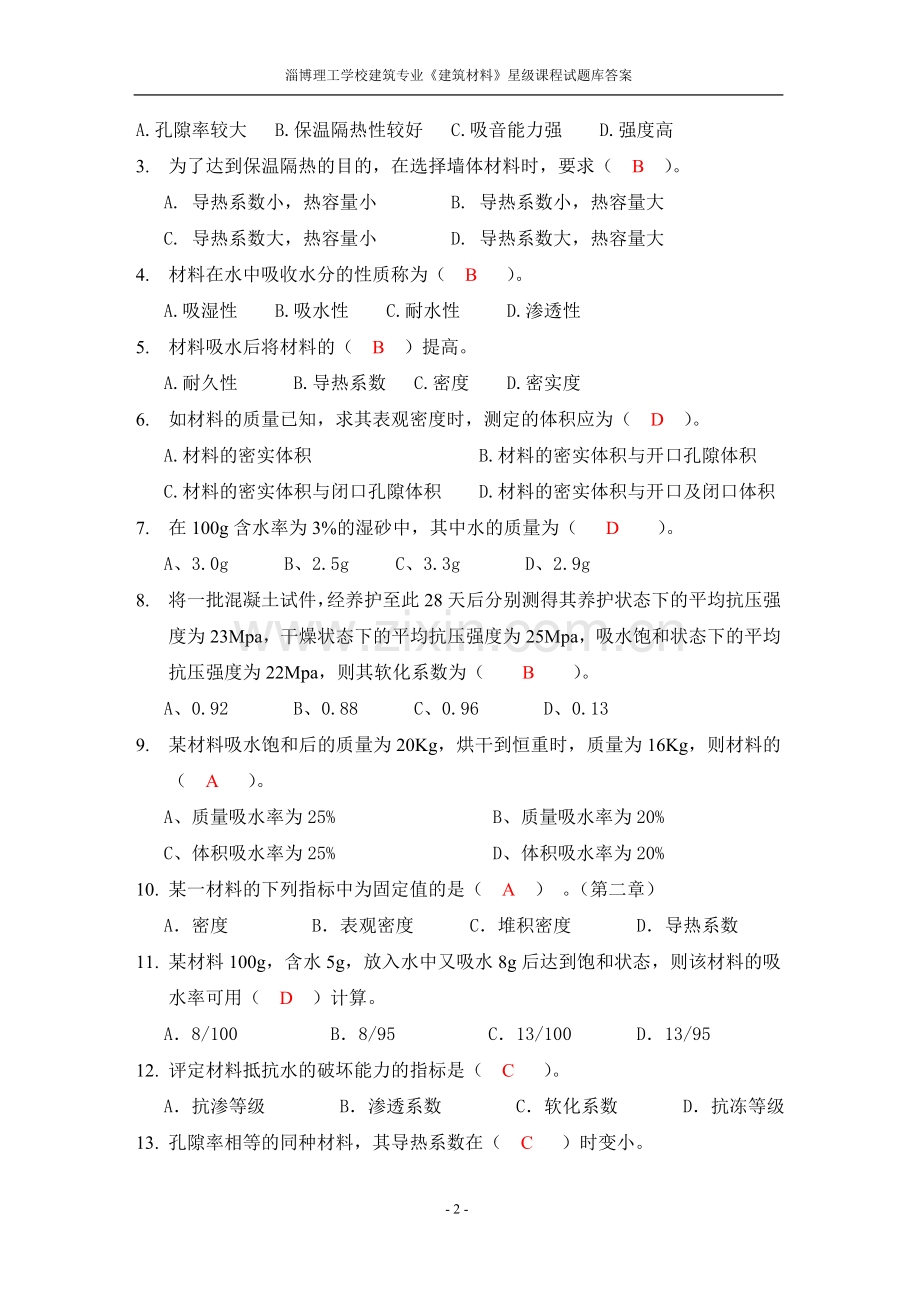

A.孔隙率较大 B.保温隔热性较好 C.吸音能力强 D.强度高
3. 为了达到保温隔热的目的，在选择墙体材料时，要求（ B ）。
A. 导热系数小，热容量小 B. 导热系数小，热容量大
C. 导热系数大，热容量小 D. 导热系数大，热容量大
4. 材料在水中吸收水分的性质称为（ B ）。
A.吸湿性 B.吸水性 C.耐水性 D.渗透性
5. 材料吸水后将材料的（ B ）提高。
A.耐久性 B.导热系数 C.密度 D.密实度
6. 如材料的质量已知，求其表观密度时，测定的体积应为（ D ）。
A.材料的密实体积 B.材料的密实体积与开口孔隙体积
C.材料的密实体积与闭口孔隙体积 D.材料的密实体积与开口及闭口体积
7. 在100g含水率为3%的湿砂中，其中水的质量为（ D ）。
A、3.0g B、2.5g C、3.3g D、2.9g
8. 将一批混凝土试件，经养护至此28天后分别测得其养护状态下的平均抗压强度为23Mpa，干燥状态下的平均抗压强度为25Mpa，吸水饱和状态下的平均抗压强度为22Mpa，则其软化系数为（ B ）。
A、0.92 B、0.88 C、0.96 D、0.13
9. 某材料吸水饱和后的质量为20Kg，烘干到恒重时，质量为16Kg，则材料的（ A ）。
A、质量吸水率为25% B、质量吸水率为20%
C、体积吸水率为25% D、体积吸水率为20%
10. 某一材料的下列指标中为固定值的是（ A ） 。（第二章）
A．密度 B．表观密度 C．堆积密度 D．导热系数
11. 某材料100g，含水5g，放入水中又吸水8g后达到饱和状态，则该材料的吸水率可用（ D ）计算。
A．8/100 B．8/95 C．13/100 D．13/95
12. 评定材料抵抗水的破坏能力的指标是（ C ）。
A．抗渗等级 B．渗透系数 C．软化系数 D．抗冻等级
13. 孔隙率相等的同种材料，其导热系数在（ C ）时变小。
A.孔隙尺寸增大，且孔互相连通 B.孔隙尺寸增大，且孔互相封闭
C.孔隙尺寸减小，且孔互相封闭 D.孔隙尺寸减小，且孔互相连通
14. 用于吸声的材料，要求其具有（ D ）孔隙。
A．大孔 B．内部连通而表面封死 C．封闭小孔 D．开口连通细孔
15. 下列材料中可用作承重结构的为（ D ）。
A. 加气混凝土 B. 塑料 C .石膏板 D .轻骨料混凝土
16. 材料处于（ C ）状态时，测得的含水率是平衡含水率。
A．干燥状态 B．饱和面干状态 C．气干状态 D．湿润状态
17. 石灰熟化过程中“陈伏”是为了（ D ）。
A．有利于结晶 B．蒸发多余水分
C．降低放热量 D．消除过火石灰危害
18. （ B ）浆体在凝结硬化过程中，体积发生微小膨胀。
A．石灰 B．石膏 C．水玻璃 D．水泥
19. 由于石灰浆体硬化时（ C ），以及硬化强度低等缺点，所以不宜单使用。（第四章）
A、吸水性大 B、需水量大 C、体积收缩大 D、体积膨胀大
20. 建筑石膏在使用时，通常掺入一定量的动物胶，其目的是为了（ A ）。
A、缓凝 B、提高强度 C、促凝 D、提高耐久性
21. 建筑石膏的主要化学成分是（ C ）。
A．CaSO4·2H2O B．CaSO4 C．CaSO4·1/2H2O D．Ca(0H)2
22. 生石灰的主要成分为（ B ）。
A、CaCO3 B、CaO C、Ca(OH)2 D、CaSO4
23. 石膏制品具有良好的抗火性是因为（ C ）。
A．石膏结构致密 B．石膏化学稳定性好，高温不分解
C．石膏遇火时脱水，在表面形成水蒸气和隔热层 D．石膏凝结硬化快
24. 下列水泥品种中，（ A ）抗冻性最好。
A．硅酸盐水泥 B．矿渣硅酸盐水泥
C．粉煤灰硅酸盐水泥 D．火山灰硅酸盐水泥
25. 在完全水化的硅酸盐水泥中，（ A ）是主要水化产物，约占70%。
A、水化硅酸钙凝胶 B、氢氧化钙晶体
C、水化铝酸钙晶体 D、水化铁酸钙凝胶
26. 厚大体积混凝土工程适宜选用（ B ）。
A、高铝水泥　　B、矿渣水泥　 C、硅酸盐水泥　  D、普通硅酸盐水泥
27. 下列材料中可用于配制耐热混凝土(900℃)的是（ A ）。
A 矿渣水泥 B 硅酸盐水泥 C 普通水泥 D 高铝水泥
28. 流动的软水对硅酸盐水泥石的腐蚀是一种（ B ）腐蚀。
A．分解型 B．溶出型 C．膨胀型 D．松散无胶结型
29. 纯（ C ）与水反应是很强烈的，导致水泥立即凝结，故常掺入适量石膏以便调节凝结时间。
A、C3S B、C2S C、C3A D、C4AF
30. 通用水泥的储存期不宜过长，一般不超过（ D ）。
A、一年 B、六个月 C、一个月 D、三个月
31. 掺混合材料的水泥最适于（ C ）。
A．自然养护 B．水中养护 C．蒸汽养护 D．标准养护
32. 矿渣水泥比硅酸盐水泥耐硫酸盐腐蚀能力强的原因是矿渣水泥（ D ）。
A．水化产物中氢氧化钙较少 B．铝酸三钙含量降低
C．水化速度及水化热降低 D．A及B
33. 硅酸盐水泥硬化形成水泥石，长期处于有硫酸盐的环境水中，将导致膨胀开裂，这是由于反应生成了（ C ）所致。
A．二水硫酸钙 ．硫酸钠 C．钙矾石 D．硫酸镁
34. 安定性不合格的水泥（ B ）。
A.应降低标号使用 B.不宜使用
C.掺入混合料后才能使用 D.使用时应加强养护
35. 选择混凝土骨料时，应使其( C )。
A、总表面积大，空隙率大　        B、总表面积小，空隙率大
C、总表面积小，空隙率小　        D、总表面积大，空隙率小
36. 配制混凝土时，水灰比（W/C）过大，则（ D ）。
A、混凝土拌合物的保水性变差 B、混凝土拌合物的黏聚性变差
C、混凝土的强度和耐久性下降 D、（A+B+C）
37. 试拌调整混凝土时，发现拌合物的保水性较差，应采用（ A ）措施。
A、增加砂率 B、减少砂率 C、增加水泥 D、增加用水量
38. 若混凝土拌合物的塌落度值达不到设计要求，可掺加外加剂（ A ）来提高塌落度。
A、减水剂 B、早强剂 C、速凝剂 D、防锈剂
39. 混凝土强度包含的主要内容是（ C ）。
A.抗拉强度 B.抗折强度 C.抗压强度 D.抗剪强度
40. 测定混凝土强度用的标准试件尺寸为（ C ）。
A.70.7 mm×70.7mm×70.7mm B.100mm×100mm×100mm
C.150mm×150mm×150mm D.50mm×50mm×50mm
41. 普通混凝土受压破坏一般是（ B ）先破坏。
A.水泥石 B.骨料和水泥石界面 C.骨料 D.水泥石和骨料同时
42. 混凝土强度包括抗压、抗拉、抗弯及抗剪等，其中（ A ）强度为最高。A.抗压 B.抗拉 C.抗弯 D.抗 剪
43. 配制混凝土用砂的要求是尽量采用（ D ）的砂。
A.空隙率小 B.总表面积小
C.总比表面积大 D.空隙率和总比表面积均较小
44. 设计混凝土配合比时，选择水灰比的原则是（ A ）。
A.不大于耐久性规定的最大水灰比 B.满足混凝土和易性要求
C.满足混凝土强度的要求 D.大于耐久规定的最大水灰比
45. 混凝土配合比设计中，水灰比的值是根据混凝土的（ A ）要求来确定的。A、强度及耐久性　　 B、强度　　C、 耐久性 　D、和易性与强度
46. 在原材料质量不变的情况下，决定混凝土强度的主要因素是（ D ）。（
A、水泥用量　　 B、砂率　　 C、单位用水量　   D、水灰比
47. 混凝土拌和物的坍落度试验只适用于粗骨料最大粒径（ C ）mm的混凝土。
A.≤80 B.≤60 C.≤40 D.≤20
48. 掺入引气剂后混凝土的（ D ）显著提高。
A.强度 B.抗冲击韧性 C.弹性模量 D.抗冻性。
49. 施工所需要的混凝土拌和物的坍落度的大小主要由（ D ）来选取。
A.水灰比和砂率 B.水灰比和捣实方式
C.骨料的最大粒径和级配 D.构件的截面尺寸大小、钢筋疏密、捣实方式
50. 提高混凝土强度可采取下列哪些措施（ C ）。
A.增大水灰比 B.采用卵石 C.提高养护温度和湿度 D.增大砂率
51. 大体积混凝土夏季施工时，宜加入的外加剂是( C )。 ）
A.减水剂 B.早强剂 C.缓凝剂 D.速凝剂
52. 配制高强度混凝土时应选用（ B ）。
A、早强剂 B、高效减水剂 C、引气剂 D、膨胀剂
53. 夏季泵送混凝土宜选用的外加剂为（ B ）。
A、高效减水剂 B、缓凝减水剂
C、早强剂 D、引气剂
54. 干燥地区夏季施工的现浇混凝土不宜使用（ C ）水泥。
A、硅酸盐 B、普通 C、火山灰 D、矿渣
55. 普通混凝土抗压强度测定时，若采用100mm×100mm×100mm的试件，试验结果应乘以尺寸换算系数( B )。
A.0.90 B.0.95 C.1.05 D.1.00
56. 普通混凝土抗压强度测定时，若采用200mm×200mm×200mm的试件，试验结果应乘以尺寸换算系数( C )。
A.0.90 B.0.95 C.1.05 D.1.00
57. 测定砂浆强度用的标准试件尺寸是（ A ）。
A．70.7 mm×70.7 mm×70.7 mm B．100 mm×100 mm×100 mm
C．150 mm×150 mm×150 mm D．200 mm×200 mm×200 mm
58. 建筑砂浆的保水性用（ A ）表示。
A.分层度 B.沉入度 C.强度 D.流动性
59. 建筑砂浆的流动性用（ B ）表示。
A.分层度 B.沉入度 C.强度 D.流动性
60. 砌筑砂浆宜采用（ B ）强度等级的水泥。
A 低 B 中低 C 中高 D 高
61. 抹面砂浆底层主要起（ B ）作用。
A. 粘结 B .找平 C .装饰与保护 D .修复
62. 潮湿房间或地下建筑，宜选择（ A ）。
A .水泥砂浆 B .混合砂浆 C. 石灰砂浆 D .石膏砂浆
63. 在抹面砂浆中掺入纤维材料可以改善砂浆的（ B ）。
A.抗压强度 B.抗拉强度 C.保水性 D.分层度
64. 烧结普通砖的质量等级是根据（ D ）划分的。
A、强度等级和风化性能 B、尺寸偏差和外观质量
C、石灰爆裂和泛霜 D、（A+B+C）
65. 下列材料（ C ）可以作为卫生间吊顶的罩面板。
A、水泥石棉板 B、矿棉装饰板
C、防潮石膏板 D、纸面石膏板
66. 烧结普通砖强度等级的表示方法是（ C ）。
A.D10 B.C30 C.MU10 D.S10
67. 1m3砖砌体需用普通砖（　 B 　）块。
A.64 B.512 C.128 D.256
68. 下列（ D ）不属于加气混凝土砌块的特点。
A.轻质 B.保温隔热 C.加工性能好 D.韧性好
69. 建筑钢材随着含碳质量分数的提高，（ B ）。
A.强度、硬度、塑性提高 B.强度提高，塑性降低
C.强度降低，塑性提高 D.强度、塑性都降低
70. 预应力混凝土用热处理钢筋是用（ A ）经淬火和回火等等调质处理而成的。
A.热轧带肋钢筋 B.冷轧带肋钢筋 C.热轧光圆钢筋 D.钢绞线
71. 普通碳钢按屈服点、质量等级及脱氧方法划分若干个牌号，随牌号提高，钢材的（ B ）。
A、强度提高，伸长率提高 B、强度提高，伸长率降低
C、强度降低，伸长率降低 D、强度降低，伸长率提高
72. 钢筋经冷拉和时效处理后，其性能的变化中，以下何种说法是不正确的？（D）
A、屈服强度提高 B、抗拉强度提高
C、断后伸长率减小 D、冲击吸收功增大
73. 下列碳素结构钢中含碳量最高的是( D )。
A.Q235-AF B.Q215 C.Q255 D.Q275
74. 建筑中主要应用的是（ C ）号钢。
A、Q195 B、Q215 C、Q235 D、Q275
75. 碳素钢结构牌号中，用字母（ D ）表示的质量等级最好。
A、A B、B C、C D、D
76. 黏稠沥青的粘性用针入度值表示，当针入度值愈大时，（ A ）。
A. 黏性越小；塑性越大；牌号增大 B. 黏性越大；塑性越差；牌号减小
C. 黏性不变；塑性不变；牌号不变 D.黏性不变；塑性变大；牌号减小
77. 石油沥青的塑性用延度的大小来表示，当沥青的延度值越小时，（ B ）。
A. 塑性越大 B. 塑性越差 C. 塑性不变 D.无影响
78. 石油沥青的温度稳定性用软化点来表示，当沥青的软化点越高时，（ A ）。
A. 温度稳定性越好 B. 温度稳定性越差
C. 温度稳定性不变 D.无影响
五、简答题
1.分析引起水泥体积安定性不良的原因及检验的方法？（第五章）
答：引起安定性不良的原因主要是水泥中存在游离氧化钙、氧化镁，在水泥硬化后水化，产生体积膨胀；生产水泥时加入过多的石膏，在水泥硬化后与水化铝酸钙反应产生水化硫铝酸钙体积膨胀。
国家标准规定通用水泥用沸煮法或者压蒸法检验安定性。（
1. 硅酸盐水泥的腐蚀有哪几种主要类型？（第五章）
答：（1）软水腐蚀 （2）酸类腐蚀 （3）强碱腐蚀 （4）盐类腐蚀
2.采取哪些措施可提高混凝土的抗渗性？（第六章）
答：(1)降低水灰比
（2）掺减水剂或引气剂
（3）防止离析泌水的现象
（4）充分振捣和养护
2. 分析影响混凝土强度的主要因素。（第六章）
答：（1）水泥的强度等级与水灰比的影响；
   （2）集料的种类、质量、级配的影响；
   （3）养护温度、湿度的影响；
   （4）养护龄期的影响；
   （5）施工方法的影响；
   （6）外加剂的影响。
3. 提高混凝土强度的主要措施有哪些？（第六章）
答：（1）采用高强度混凝土，掺入外加剂；
（2）采用低水灰比的干硬性混凝土；
（3）采用湿热处理养护混凝土；
（4）采用机械搅拌和振捣
4. 影响和易性的主要因素有哪些？（第六章）
答：（1）水泥浆的数量；
（2）水灰比，砂率；
（3）组成材料的性质；
（4）温度和时间；
5. 改善混凝土和易性的措施有哪些？（第六章）
答：（1）改善砂、石的级配；
（2）采用合理砂率，并尽可能采用较低的砂率；
（3）当混凝土拌合物坍落度太小时，保持砂率不变，增加适量的水泥浆，当坍落度太大时，保持砂率不变，增加适量的砂石；
（4）有条件时尽量掺用外加剂。
6. 简述混凝土中掺减水剂的技术经济效果。（第六章）
答：（1）增加流动性
（2）提高混凝土强度
（3）节约水泥
（4）改善混凝土的耐久性
7. 简述混凝土配合比设计的基本要求有哪些？（第六章）
答：（1）达到混凝土结构设计的强度等级；
（2）满足混凝土施工所要求的和易性；
（3）满足工程所处环境和使用条件对混凝土耐久性的要求；
（4）符合经济原则，节约水泥，降低成本。
8. 低碳钢拉伸包含哪几个阶段，分别有哪些重要的指标？（第八章）
答：（1）弹性阶段，弹性模量E；
（2）屈服阶段，屈服强度；
（3）强化阶段，抗拉强度，屈强比；
（4）颈缩阶段，伸长率。
9. 某混凝土预制构件厂，为某寒冷地区工程预制钢筋骨架，该钢筋用于新建一座露天堆料车间的吊车梁配筋。该厂在加工中，为节约钢材，采取先将钢筋进行冷拉，然后下料，对长度不够者，则进行对焊接长后使用。你认为该厂这种做法是否合理？说明理由？（第八章）
答：（1）不合理。
（2）吊车梁用钢要求冲击韧性好，冷拉后钢筋韧性降低较多，低温下使用易脆断。
（3）钢材焊接后易出现硬脆问题，因此，寒冷地区吊车梁配筋不宜焊接。
六、计算题
1. 某石灰石的密度为2.70g/cm3，孔隙率为1.2%，将该石灰石破碎成石子，石子的堆积密度为1680kg/m3，求此石子的表观密度和空隙率。
解：表观密度：ρ0=（1-P）ρ=（1-1.2%）×2.70g/cm3=2.67 g/cm3
空隙率：P’=1-ρ0’/ρ0=1-1.68/2.67 =37%

2. 某工地所用卵石材料的密度为2.65kg/m3，表观密度为2.61g/cm3,堆积密度为1590 kg/m3,计算此石子的孔隙率与空隙率?
解：孔隙率：P =1-ρ0/ρ=1-2.61/2.65=1.5%
空隙率：P’=1-ρ0’/ρ0=1-1.59/2.61 =39%

3. 某岩石试样干燥时的质量为260g，将该岩石试样放入水中，待岩石试样吸水饱和后，排开水的体积为110cm3。将该岩石试样用湿布擦干表面后，再次投入水中，此时排开水的体积为130cm3。试求该岩石的表观密度、吸水率及开口孔隙率。
解：表观密度：ρ0=260g/130cm3=2.0g/cm3
质量吸水率：W质=20/260=8%
开口孔隙率：P=20/130=15%

4. 某加气混凝土砌块尺寸为600mm×200mm×150mm，已知其孔隙率为75%，干燥质量为6300g，浸水饱和后质量为8190g。试求该砌块干燥时的表观密度、密度和质量吸水率。
解：表观密度：ρ0=6300g/(600×200×150)mm3=350kg/m3
密度：ρ=6300g/(600×200×150×25%)mm3=1400kg/m3
质量吸水率：W质=（8190-6300）/6300=30%

5. 称取500g某干砂试样进行筛分析，结果如下，请先填充表格，再计算该砂的粗细程度。
筛孔尺寸（mm）
4.75
2.36
1.18
0.60
0.30
0.15
筛余量（g）
20
10
110
190
110
45
分计筛余（%）
4

2

22

38

22

9

累计筛余（%）
4

6

28

66

88

97

解：
6. 某混凝土配合比为1：2.43：4.71，W/C=0.62，设混凝土表观密度为2400kg/m3，求各材料用量。
解：mc=2400kg×1/（1+2.43+4.71+0.62）=274kg
ms=2400kg×2.43/（1+2.43+4.71+0.62）=666kg
mg=2400kg×4.71/（1+2.43+4.71+0.62）=1290kg
mw=2400×0.62/（1+2.43+4.71+0.62）=170kg

7. 某混凝土拌合物经试拌调整满足和易性要求后，各组成材料用量为水泥3.15kg，砂6.24kg，卵石12.48kg，水1.89kg，实测混凝土拌合物表观密度为2450kg/m3。试计算每m3混凝土的各种材料用量。
解：解：mc=2450kg×3.15/（3.15+6.24+12.48+1.89）=325kg
ms=2450kg×6.24/（3.15+6.24+12.48+1.89）=643kg
mg=2450kg×12.48/（3.15+6.24+12.48+1.89）=1287kg
mw=2450×1.89/（3.15+6.24+12.48+1.89）=195kg

8. 某工程用混凝土，经试配调整，得到最终材料用量为：水泥3.2kg，砂6.30kg，石子12.65kg，水1.85kg，砂、石现场含水率分别为4%、2%，试计算该混凝土施工配合比？
解：C’=C=3.2kg
S’=S(1+a)=6.3×(1+4%)=6.6kg
G’=G(1+b)=12.65×(1+2%)=12.9kg
W’=W-aS-bG=1.85-6.3×4%-12.65×2%=1.3kg
施工配合比：3.2：6.6：12.9:1.3=1:2.06:4.03:0.41

9. 己知每拌制1m3混凝土需要干砂606kg，水180kg，经实验室配合比调整计算后，砂率宜为0.34，水灰比宜为0.6。测得施工现场的含水率砂为7%，石子的含水率为3%，试计算施工配合比。
解：mc=mw/0.6=180kg/0.6=300kg
mg=0.66ms/0.34=0.66×606kg/0.34=1176kg
mc’=mc=300kg
ms’=ms(1+a)=606×(1+7%)=648kg
mg’=mg(1+b)=1176×(1+3%)=1211kg
mw’=mw-ams-bmg=180-606×7%-1176×3%=102kg

10. 假设混凝土抗压强度随龄其的对数而直线增长，已知1天强度不等于0，7天抗压强度为21 MPa，14天抗压强度26 MPa，求28天抗压强度。（提示：㏒7=0.845，㏒14=1.1461，㏒28=1.4472）
解：（26 MPa -21 MPa）/（log14-log7）=（f28-21 MPa）/（log28-log7）
f28=31 MPa

11. 现有一组150×150×150mm的混凝土试块，标准养护28d后做抗压强度试验，得到破坏荷载分别为720 kN、700 kN、750kN，试求该组混凝土的抗压强度值。
解：（750-720）/720=4.1%
（720-700）/720=2.8%
fcu=（720+700+750）kN/（3×150×150）mm2=32MPa

12. 某一试拌的混凝土混合料，设计其水灰比为0.5，拌制后的表观密度为2410Kg/m，且采用0.35的砂率，现打算1m3混凝土混合料用水泥290Kg，试求1m3混凝土混合料其它材料用量。
解：mw=290kg×0.5=145kg
ms+mg=（2410-290-145）kg=1975kg
又ms/（ms+mg）=0.35
ms=691kg
mg=1321kg

13. 用实际强度为35MPa的普通水泥配制卵石混凝土，制作150mm×150mm×150mm试件3块，在标准养护条件下养护28d，测得破坏荷载分别为595kN、600kN、600kN，试求该混凝土28d的标准立方体抗压强度，并估算该混凝土的W/C。（卵石回归系数：αa=0.48，αb=0.33）
解：

14. 已知混凝土经试拌调整后，各项材料的拌合用量为：水泥9.0kg，水5.4kg，砂19.8kg，碎石37.8kg，测得混凝土拌合物的表观密度（容重）为2500kg/m3。
（1）试计算1m3混凝土各项材料用量。
（2）如上述配合比可以作为实验室配合比，施工现场砂子含水率为3%，石子含水率为1%，求施工配合比？
解：（1）混凝土配合比为：水泥：砂：石子：水=1：2.2：4.2：0.6
1m3混凝土各材料的用量为：
C=2500/(1+2.2+4.2+0.6)=312.5kg
G=4.2C=4.2×312.5=1312.5kg
W=0.6C=0.6×312.5=187.5kg
（2）施工配合比：
1m3混凝土中：
C’=C=312.5kg
S’=S(1+a)=687.5×(1+3%)=708.1kg
G’=G(1+b)=1312.5×(1+1%)=1325.6kg
W’=W-aS-bG=187.5-687.5×3%-1312.5×1%=153.8kg

15. 混凝土的设计强度等级为C25，要求保证率95%，强度标准差为5 MPa，当以碎石、42.5普通水泥、河砂配制混凝土时，若实测混凝土28d抗压强度平均值为30MPa，则混凝土的实际水灰比为多少？能否达到足够的配制强度？（αa=0.48, αa =0.33,水泥实际强度为43MPa）
解：W/C=αafce/（αaαbfce+fcu）
=0.48×43/（0.48×0.33×43+30）=0.56
fcu,o=25MPa+1.645*5MPa=33MPa>30MPa
因此，该混凝土达不到足够的配制强度。

16. 某热轧钢筋试件，直径为18mm，做拉伸试验，屈服点荷载为95kN，拉断时荷载为150kN，拉断后，测得试件断后标距伸长量为△l=27mm，试求该钢筋的屈服强度、抗拉强度和断后伸长率δ5。
解：屈服强度：
抗拉强度：
伸长率：
17. 某一块材料的全干质量为100g，自然状态下的体积为40cm3，绝对密实状态下的体积为33cm3，计算该材料的实际密度、表观密度、密实度和孔隙率。
解：（1）该材料的密度为：
（2）该材料的表观密度为：
（3）该材料的密实度为：
（4）该材料的孔隙率为：
18.已知一块烧结普通砖的外观尺寸为240mm×115mm×53mm，其孔隙率为37％，干燥时质量为2487g，浸水饱和后质量为2984g，试求该烧结普通砖的表观密度、绝对密度以及质量吸水率。
解：该砖的表观密度为：

该砖的绝对密度为：

质量吸水率为：

答：（略）。
19..工地上抽取卵石试样，烘干后称量482g试样，将其放入装有水的量筒中吸水至饱和，水面由原来的452cm3上升至630cm3，取出石子，擦干石子表面水分，称量其质量为487g，试求该卵石的表观密度、体积密度以及质量吸水率。（不够严密）
解：该卵石的表观密度为：

该卵石的质量吸水率为：

答：（略）。
20..某工程现场搅拌混凝土，每罐需加入干砂120kg，而现场砂的含水率为2％。计算每罐应加入湿砂为多少kg？
解：每罐应加入的湿砂质量为：

答：（略）
21.测定烧结普通砖抗压强度时，测得其受压面积为115mm×118mm，抗压破坏荷载为260kN。计算该砖的抗压强度（精确至0.1MPa）。
解：根据公式可得，该砖的抗压强度为：
MPa
答：（略）
22.公称直径为20mm的钢筋作拉伸试验，测得其能够承受的最大拉力为145kN。计算钢筋的抗拉强度。（精确至1MPa）。
解：钢筋的横截面积为：
A＝
根据公式可得，该钢筋的抗拉强度为：
MPa
答：（略）

建筑材料复习题及答案
1. 某一块材料，干燥状态下的质量为115g，自然状态下的体积为44㎝3，绝对密实状态下的体积为37㎝3，试计算密度、表观密度和孔隙率？
解：密度ρ＝m÷v＝115÷37＝3.1g／㎝3
表观密度ρ0＝m÷v0＝115÷44＝2.6g／㎝3
孔隙率P＝1－ρ0／ρ＝1－2.6÷3.1＝16.1％。
2. 某一混凝土的配合比中，需要干砂680㎏，干石子1263㎏。已知现有砂子的含水率为4％，石子的含水率为1％，试计算现有湿砂、湿石子的用量各是多少？
解：湿 砂 用 量S＝680×（1＋4％）＝707㎏；
干石子用量 G＝1263×（1＋1％）＝1276㎏。
17、用直径为12㎜的钢筋做抗拉强度试验，测得破坏时的拉力为42.7KN，求此钢筋的抗拉强度？
解：钢筋的受拉面积A＝πｒ2＝3.14×62＝113㎜2；
钢筋的抗拉强度ｆ＝F／A＝42.7×1000÷113＝378MPa。
18、 新竣工的内墙石灰抹灰工程出现鼓包、裂缝现象，试分析原因并提出解决措施。
答：原因：过火石灰的存在。由于过火石灰的活性具有一定的潜伏性，其在工程竣工后才开始与水缓慢发生反应，此反应过程不仅放热而且体积膨胀，因此易导致已竣工后的工程出现鼓包裂缝现象。
解决措施：将石灰在使用前放在化灰池中陈伏2～3周或再久一些。
19、 水泥石常见的腐蚀类型有哪些？
答：有淡水腐蚀、酸的腐蚀和硫酸盐腐蚀。
20、 水泥石腐蚀的原因有哪些？如何防止？
答：内因：水泥石结构中氢氧化钙和水化铝酸钙的存在；
外因：环境中腐蚀性介质的存在以及水泥石结构不密实。
防止的措施：①不同的使用环境，选择相适应的水泥品种；
②采用机械搅拌，机械振捣，增加结构密实度；
③水泥石表面防腐处理。
21、 水泥体积安定性不良的原因？检验的方法？
答：：①游离氧化钙的存在；②游离氧化镁的存在；③加入的石膏量过多.④过量的三氧化硫。
针对不同的原因，检验的方法也各不相同。检验时将待检水泥做成试饼并养护28天。然后用煮沸法检验的是游离氧化钙；压蒸法检验的是游离氧化镁；做成试块长期观察检验的是石膏是否过量。
国家标准规定，体检安定性不良的水泥应为（废品）
46、 为什么要在硅酸盐水泥熟料中加入混合材料？
答：是为了改善水泥的某些性能，调整水泥强度等级，增加水泥品种，扩大水泥适用范围，综合利用工业废料，节约能源，降低水泥成本等。
47、 水泥贮存时应注意什么问题？使用过期水泥时应注意什么问题？
答：①防水防潮；②不同品种、标号及出厂日期分别存放；③袋装水泥堆放高度以十袋为宜。 如果水泥过期应先鉴定其体积安定性是否合格，不合格为废品；合格的要重新鉴定强度等级，并按实际鉴定的强度等级使用。
48、 普通混凝土的组成材料及作用有哪些？
答：⑴水泥加水形成水泥浆，其作用是：①胶结作用；②润滑作用；③填充作用。
⑵砂、石为骨料，其作用是：①在砼结构中起骨架作用；②抑制收缩作用。
49、 取500克烘干至恒重的砂子做筛分析实验，筛分结果如下：
筛孔尺寸／㎜
4.75
2.36
1.18
0.60
0.30
0.15
0.15以下
筛余量／ｇ
18
69
70
145
101
76
21
试判断该砂是否合格？
解：据题设已知，可分别计算出各号筛子的分计筛余百分率和累计筛余百分率如下表示：
筛孔尺寸／㎜
4.75
2.36
1.18
0.60
0.30
0.15
0.15以下
筛余量／ｇ
18
69
70
145
101
76
21
分计筛余百分率％
3.6
13.8
14
29
20.2
15.2

累计筛余百分率％
4
17
31
60
80
95

细度模数Mx＝（A2＋A3＋A4＋A5＋A6）－5A1／100－A1
＝｛（17＋31＋60＋80＋95）－5×4｝÷100－4
＝2.74
通过计算知Mx在3.1～2.3之间属中砂，即该砂颗粒级配良好，粗细程度适宜，为合格砂。
50、 什么是颗粒级配？级配良好的砂有何特征？
答：颗粒级配是指不同粒径的颗粒相混合的比例。
级配良好的砂总的空隙率小，节约水泥；同时又能提高混凝土的强度和耐久性。
51、 为什么在配制混凝土时一般不采用细砂或特细砂？
答：因为细砂或特细砂总的表面积大，在达到相同流动性时水泥用量多，增加成本；同时也会降低混凝土的强度和耐久性。
52、 工程上如何确定最大粒径？
答：最大粒径不得超过结构物最小截面，最小边长的1／4；且不得大于钢筋间最小净距的3／4；若为实心板，最大粒径不宜超过板厚的1／2；且不得超过50㎜。
53、 何谓砂率？砂率的变化是如何影响混凝土流动性的？
答：混凝土中砂的质量占砂石总质量的百分比；砂率大，集料的总表面积增大，在水泥浆数量一定的情况下，包裹在集料表面的水泥浆层变薄，流动性减小；反之，砂率小，集料的总表面积减小，在水泥浆数量一定的情况下，包裹在集料表面的水泥浆层变厚，流动性增大。
54、 影响混凝土强度的主要因素有水泥强度等级与水灰比，其次是骨料的质量、施工质量、养护条件与龄期及试验条件等。
