万州长江二桥总体方案设计.doc

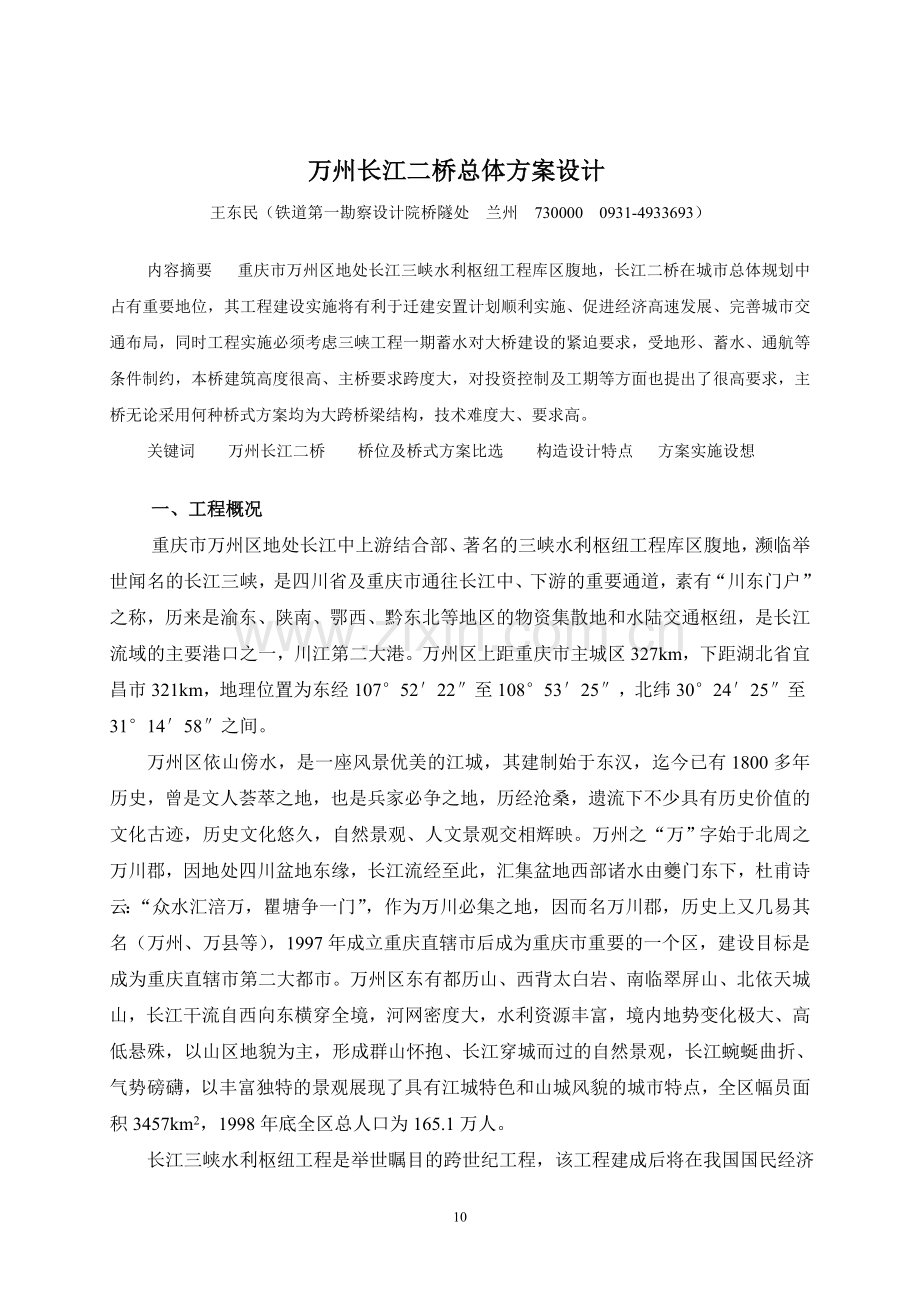

万州长江二桥总体方案设计王东民（铁道第一勘察设计院桥隧处 兰州 730000 0931-4933693）内容摘要 重庆市万州区地处长江三峡水利枢纽工程库区腹地，长江二桥在城市总体规划中占有重要地位，其工程建设实施将有利于迁建安置计划顺利实施、促进经济高速发展、完善城市交通布局，同时工程实施必须考虑三峡工程一期蓄水对大桥建设的紧迫要求，受地形、蓄水、通航等条件制约，本桥建筑高度很高、主桥要求跨度大，对投资控制及工期等方面也提出了很高要求，主桥无论采用何种桥式方案均为大跨桥梁结构，技术难度大、要求高。关键词 万州长江二桥 桥位及桥式方案比选 构造设计特点 方案实施设想一、工程概况重庆市万州区地处长江中上游结合部、著名的三峡水利枢纽工程库区腹地，濒临举世闻名的长江三峡，是四川省及重庆市通往长江中、下游的重要通道，素有“川东门户”之称，历来是渝东、陕南、鄂西、黔东北等地区的物资集散地和水陆交通枢纽，是长江流域的主要港口之一，川江第二大港。万州区上距重庆市主城区327km，下距湖北省宜昌市321km，地理位置为东经1075222至1085325，北纬302425至311458之间。 万州区依山傍水，是一座风景优美的江城，其建制始于东汉，迄今已有1800多年历史，曾是文人荟萃之地，也是兵家必争之地，历经沧桑，遗流下不少具有历史价值的文化古迹，历史文化悠久，自然景观、人文景观交相辉映。万州之“万”字始于北周之万川郡，因地处四川盆地东缘，长江流经至此，汇集盆地西部诸水由夔门东下，杜甫诗云：“众水汇涪万，瞿塘争一门”，作为万川必集之地，因而名万川郡，历史上又几易其名（万州、万县等），1997年成立重庆直辖市后成为重庆市重要的一个区，建设目标是成为重庆直辖市第二大都市。万州区东有都历山、西背太白岩、南临翠屏山、北依天城山，长江干流自西向东横穿全境，河网密度大，水利资源丰富，境内地势变化极大、高低悬殊，以山区地貌为主，形成群山怀抱、长江穿城而过的自然景观，长江蜿蜒曲折、气势磅礴，以丰富独特的景观展现了具有江城特色和山城风貌的城市特点，全区幅员面积3457km2，1998年底全区总人口为165.1万人。 长江三峡水利枢纽工程是举世瞩目的跨世纪工程，该工程建成后将在我国国民经济建设中发挥巨大的作用，随着三峡工程的开工建设，也给万州的经济发展带来了前所未有的历史发展机遇，三峡工程建成后，由于水位的升高，水深、流态和航行条件的改善，万州港将成为长江上游的深水港口，万吨级船队可直抵万州。三峡大坝距万州城区约290km，三峡工程正常蓄水后万州辖区范围各项主要实物淹没指标均占全库区的三分之二，人口迁移数量占三峡库区移民总人数的四分之一以上，建成区面积将淹没70以上，淹没损失极大，移民搬迁安置任务繁重。围绕城市迁建而开展的一系列工程建设，不但是保证三峡工程顺利实现各期蓄水及发电要求的重要组成部分，而且使万州的城市布局、基础设施得到较大改善，促进万州产业结构的调整和发展。 三峡工程开工建设以来，作为该项工程成败关键之一的库区淹没范围移民搬迁安置工作也在有序进行，取得了显著成就，但是，由于万州区地处山区，城市布局沿长江两岸依山而建，人口众多，地形狭长，而目前仅有一座长江大桥（属上海拉萨318国道改建工程跨江需要所建桥梁，主要功能为过境桥梁）的现状根本无法满足城市建设发展的需要，对搬迁安置工作也造成非常不利的影响，进行第二座长江大桥的建设已十分必要和紧迫，将为城市的继续稳步发展和交通体系的基本完善提供必要保证，是实施万州总体规划的重要组成部分，有利于拉开城市格局，扩大城市范围，改善交通布局，扩展移民安置容量，减轻动迁难度，并有利于万州港口的合理布局。 二、主要技术规范、参考标准及技术标准 、主要技术规范、参考标准 1、公路工程技术标准( JTJ00197) 2、公路桥涵设计通用规范( J T J 0 2 1 8 9 ) 3、公路钢筋混凝土及预应力混凝土桥涵设计规范(JTJ02385 ) 4、公路桥涵地基与基础设计规范( JTJ02485) 5、公路桥涵钢结构及木结构设计规范( JTJ02586) 6、城市桥梁设计准则(CJJ93) 7、公路路线设计规范(JTJ01194) 8、公路路基设计规范(JTJ01395) 9、城市道路设计规范(CJJ3790) 10、公路水泥混凝土路面设计规范(JTJ01295) 11、公路斜拉桥设计规范( 试行) (JTJ02796) 12、公路工程抗震设计规范(JTJ00489) 13、大跨度悬索桥主缆股技术条件(征求意见稿)中华人民共和国交通部 14、公路桥梁抗风设计指南人民交通出版社 15、公路桥涵施工技术规范（JTJ041-89）16、钢结构设计规范（GBJ1788）、主要技术标准 1、道路类型: 城市快速主干道 2、行车速度: 60km/h 3、设计荷载: 汽车超20级；验算荷载: 挂车120 4、桥面宽度: 15m 23m（桥型构造宽度） 5、桥面纵坡及横坡: 纵坡3 ，横坡为向外双向横坡2 6、通航水位: 按三峡水库正常蓄水位同时推算桥址处回水 8、通航标准: 一级航道，通航净空高度24m，净宽300m 9、地震烈度: 度，考虑本桥为特殊重点大桥，按度设防 10、本工程采用北京坐标系统及黄海高程系统 三、桥位选择 围绕本桥性质及其使用功能要求，在桥位方案选择中，由于已建长江大桥（万县长江大桥，318国道过境桥梁）位于万州区长江上游，因此，本桥不宜再向上游选择桥位，设计中结合城市布局及发展规划要求，在已建长江大桥下游约20km范围内进行了大范围的桥位方案比选。根据城区地形特点、发展现状及远景发展规划、移民安置规划等特点，结合水文及工程地质条件、通航、路网规划、接线关系、施工条件、投资等方面进行全方位综合比较，经比较筛选后分别选择了聚鱼沱、袁家登及青草背三个桥位方案进行重点方案比选。 经综合比较，将聚鱼沱桥位作为推荐桥位方案，该方案较好地体现了建桥目的，有利于两岸枇杷坪及陈家坝两个小区的土地开发，满足库区三期移民安置需要，桥位处江面较窄，主桥跨度相对较小，桥长较短，工程地质条件相对较好，工程投资较低，且桥位方案已避开港区，有利于万州码头的建设，符合城市远景规划的要求，该桥位也是城市远景规划桥位方案，其它两个桥位从建桥后的作用、建设条件、与规划港区关系等方面综合考虑，不具备竞争优势。 针对推荐桥位方案，勘测设计中又进行了细致的局部方案比较，力求使桥位方案（桥轴线）的确定更加合理可行，既要考虑地形地质条件，尽可能避开或减少两岸大量存在的滑坡体、变形体等不稳定山体对桥梁结构的影响，符合企事业搬迁及移民安置工作的整体计划安排，减少征地拆迁影响，尤其是要控制淹没线以上范围的征地拆迁工作量，确定合理的桥位轴线方案。四、自然概况 万州区位于我国二级阶地的东侧，长江中上游结合部，为四川盆地向秦巴山地和云贵高原的过渡区，山间丘陵地形，长江横穿万州城区，沿长江及其支流近岸地带地势低缓，稍远则逐渐抬高，区域内地形差异较大。万州长江二桥推荐的聚鱼沱桥位方案两岸为缓倾的河谷斜坡，自然坡度1525 ，两岸边基岩裸露形成陡坎，枯水期河床宽度约350m 。长江在万州境内长约20km，本河段属大型山区河流稳定地段，河道较为顺直，多年平均流量13700m3/s，年平均径流量4335亿m3，三峡水库蓄水后，桥址处正常蓄水位为175.2m（吴淞高程）。 万州境内山峦起伏，岭谷相间，其地形基本特征是浅切宽谷的山间丘陵地形，地貌单元主要有侵蚀堆积河漫滩、阶地和构造剥蚀低山丘陵两种地貌类型，受地层岩性影响，区域内地形差异较大，受深切冲沟及宽缓沟谷的切割形成台状和条带状地貌，由于区域地壳上升及洪水期江水冲刷掏蚀，使得江边大部分地段岸坡崩塌后移，砂岩多形成陡坡或陡崖，粘土岩则形成宽缓平台或缓坡，部分地段河槽紧束，江面较为狭窄，是修建跨江建筑较为理想的地段。河床高程一般低于100m，长江两岸基本为冲刷岸，分布一级阶地，稍高部位发育滑坡体及现代变形体，沿长江两岸大量分布，桥位区地层砂岩中裂隙比较发育，在一些高陡的边坡，经风化卸荷作用，砂岩垂向裂隙发育，形成较多的危岩和崩塌体等，地表卸荷及风化作用加大了纵剪裂隙和横张裂隙的规模。 推荐桥位方案北岸大多基岩裸露，南岸除个别钻孔揭示覆盖层较深外，其余较薄，桥位区地质构造相对稳定，未发现断层和规模较大的破碎带，裂隙主要出现在砂岩中，但岩体破坏轻微，强风化带厚度相对较小。北岸枇杷坪滑坡处于稳定状态，对大桥影响不大，聚鱼沱变形体与大桥分属不同的地质单元，其稳定与否对大桥无影响，康家坡变形体离桥轴线近，但它的变形方向背向大桥，对大桥影响不大，两岸其余滑坡体、变形体对大桥均影响不大。 五、桥式方案选择比较 、总体设想 根据地形地貌、工程地质及水文条件，同时考虑规划、通航要求及接线条件进行桥跨方案的合理选择，方案选择中主要遵循以下原则进行： 1、满足通航、立交、接线及其它有关规划要求 2、结构新颖、造型美观、经济实用、施工相对简单，并力求在结构形式上与万州区已建长江大桥及“万宜”铁路跨越长江大桥有显著区别 3、减少或避免水中基础施工，加快施工进度，降低施工费用 4、优化各种设计施工方案，控制工程投资及施工工期 在本桥可行性研究及初步设计阶段，进行了多种桥跨结构形式的综合研究比较，根据工程特点，主桥重点考虑悬索桥及斜拉桥设计方案，引桥以40m跨度型简支梁为主。已建长江大桥主桥为钢筋混凝土箱形拱桥，为避免桥型雷同，本桥不再进行类似结构比较，同时拱桥结构也会增大船舶撞击拱圈的可能性，本桥地形特点也不适宜修建拱桥，其它桥型从结构受力、跨越能力、工程投资等方面考虑也不宜采用。本桥对工程投资控制十分严格，而主桥投资在整个工程中占有很大比重，在保证安全前提下，结合桥梁技术特点采取切实可行的设计施工措施，将对控制整个工程投资起到重要的保障作用。 、桥式方案及主要构造特点1、主桥悬索桥方案 根据地形、地质及水文等条件，对主桥悬索桥方案进行了多种跨度的方案比较，为控制工程投资，均按单跨悬索桥进行设计，各桥位方案悬索桥的跨度合理选择范围在500m720m之间，蓄水位影响及锚碇设置位置是其主要控制条件，对推荐桥位则分别考虑了500m和580m两种桥跨方案。根据悬索桥技术特点及本桥具体条件考虑，主桥加劲梁方案的合理与否对保证整体设计方案的先进合理具有十分重要的作用，需作重点研究比较，从使用性能要求、施工条件、工期要求、航道管理等方面综合考虑，加劲梁采用钢结构方案，均按整节段制造、现场节段架设连接方案进行设计，设计中分别就扁平钢箱梁、钢桁梁和空间钢管桁架三种各具特点结构形式的综合研究比较： 、扁平钢箱梁加劲梁在国内外大跨度悬索桥设计中得到了广泛应用，技术成熟、结构整体性好、抗风阻力小、空气动力稳定性好、上部结构整体重量轻，有利于其它相关工程量的有效控制，但钢箱梁整体用钢量大，单位加工制造费用高，对相应桥面铺装易开裂、施工复杂及费用高问题也需高度重视。 、钢桁梁也是常用悬索桥加劲梁结构形式，应用于本桥设计时结构用钢量大大低于钢箱梁，单位加工制造费用也明显较低，虽上部结构整体重量大于钢箱梁方案，造成相关工程量增加，但本桥拟采用隧洞式锚碇结构，锚碇在总体工程量及投资中所占的比重相对有限，与采用重力式锚碇悬索桥其锚碇所占比重甚大有较大区别，因此，钢桁梁方案在本桥具有较好的应用条件，对控制桥面铺装开裂也有很大好处，且对其铺装层的技术要求远低于钢箱梁方案，施工相对简单、费用较低。 、空间钢管桁架具有良好的空气动力性能，同时其结构用钢量明显低于钢箱梁，也低于钢桁梁，从本桥主要技术经济指标合理控制及桥梁技术的发展考虑，设计中将此方案作为主要推荐方案进行了大量研究比较工作，在其它钢管桁架桥梁应用的基础上，对杆件节点采用空心钢球以实现理想的铰结，避免了在杆件空间交汇处复杂的数控切割工序，杆件次应力小，加工制造简便，同时采取进一步改善节点局部应力条件的构造处理措施，为加强结构整体刚度，拟将桥面板与网架结构连为整体，参与结构整体受力及变形要求，提高其使用性能指标条件。 主缆采用预制镀锌平行钢丝束股，横向布置于两侧人行道以外，两缆索中心距根据构造所需确定，为保证锚碇间合理的间距控制要求，主缆在锚跨设置一定向外水平偏角，通过不同矢跨比结构受力、变形、材料用量等方面所进行的综合比较，确定矢跨比采用1/10.5，主缆安全系数采用K2.5；对吊杆进行了预制镀锌平行钢丝束及钢丝绳两种方案技术经济比较，确定采用预制镀锌平行钢丝束，吊杆间距根据加劲梁方案及构造特点合理确定，一般采用713m，吊杆安全系数K3.0；大缆及吊杆的锚固连接均采用热铸锚具，索夹、索鞍及连接套筒等均采用铸钢结构，其中索夹分两片制造，安装中采用高强螺栓连接，为控制运输及吊装重量，索鞍鞍座分两半制造，塔顶再行拼装；根据受力及变形控制要求，主桥梁端处分别设置竖向设拉压支座及横向设抗风支座。桥塔采用钢筋混凝土门式框架结构，各方案塔高130170m左右，根据地质条件，基础均采用钻孔灌注桩基础；为有效控制工程投资，同时考虑地形地质条件，本桥锚碇采用隧洞式锚碇，但必须考虑地下水及蓄水影响，为防止岩石裂隙和节理面因渗水可能造成岩石软化，需相应采取严格的防水处理措施，相对而言，对同一桥位，采用较大跨度可使锚碇的稳定条件得到有效改善，但相应上部工程量及投资将大幅增加。2、主桥斜拉桥方案 各桥位对主桥斜拉桥方案进行了多种跨径组合的综合比较，根据地形地质条件，除袁家登桥位采用三塔四跨斜拉桥外，其余均为双塔三跨斜拉桥，其主孔跨度的合理选择范围在380m500m之间。大桥采用空间双索面、扇形密索体系，桥面处索间距一般8m左右，斜拉索采用镀锌钢丝组成的平行钢丝束，PE材料防护，冷铸墩头锚具锚固；加劲梁采用预应力混凝土结构，空间飘浮体系，就梁体进行了边主梁及双箱梁断面形式的综合比较，根据跨度不同其梁高采用2.53.5m，并就是否设边跨辅助墩进行了详细的比较分析；桥塔为呈宝石型钢筋混凝土结构，主塔自梁体以上部分为“A”字型，不同方案塔高在210m230m之间，建筑高度很高，基础均采用钻孔灌注桩基础。 3、引桥及其它有关设计 根据地形地质及桥梁建筑高度，从方便设计施工，控制工程投资及施工工期，各桥跨布置方案中引桥一般采用预应力混凝土型简支梁，跨度按25m40m考虑，引桥桥墩采用双柱式桥墩，桥台一般按“”形桥台或肋板式桥台进行设计，桥台过高时需作特殊研究，基础均采用钻孔灌注桩基础。另外，对主桥为单跨悬索桥方案而言，其引桥长度较长，桥梁建筑高度很高，结合地形特点及地质稳定条件，设计中也进行了相应大跨连续结构方案的综合研究比较，为方案决策提供科学依据。 主桥及引桥行车道板及人行道板等均以预制构件为主，以加快施工进度，方便施工质量控制；根据当地工程惯例并从防止铺装开裂考虑，桥面铺装采用钢纤维混凝土，铺设施工后要求进行锯缝处理；为保证造型美观及合理控制工程投资，人行道栏杆及照明灯杆均采用钢结构方案，材料选择采用复合钢管结构，表层为不锈钢，内层为一般钢材，满足相关刚度要求，在投资上考虑景观照明的特殊要求；根据通航论证结论要求，考虑导航灯设置、港务监督、航道管理等方面具体要求；受山区地形及其它条件制约，其接线条件十分困难，制约因素较多，设计中分别进行了平交及立交方案的综合比较。、方案比较及推荐意见（主要针对推荐桥位方案）1、使用功能要求 各桥式方案均可满足车辆、行人、及桥下通航要求，相比较而言，主桥采用较大跨度或增加主桥长度可使通航条件更好，航运条件得到有效改善，本桥设计考虑的两种主桥桥型方案从景观效果上各具特点，难分高下，建成后均可成为当地重要一景；各桥式方案两岸均与规划道路衔接并对线路高程起控制作用，接线条件较为困难，设计中分别考虑了平交和立交方案，但立交方案增加投资较多，也可考虑分期实施。2、桥梁结构特点 主跨悬索桥方案均采用单跨悬索桥， 其跨度相对较大，但两侧引桥不具通航条件，锚碇设置是确定其主桥合理跨度的主要控制因素，需根据地形地质条件、蓄水位、备缆角度等合理选择；设计中针对全桥起主要控制作用的主桥加劲梁方案分别进行了扁平钢箱梁、钢桁梁、空间钢管桁架三种加劲梁结构形式的综合比较，相比较而言，钢桁梁及空间钢管桁架方案对本桥更具竞争优势；悬索桥主桥长度相对较短，桥塔高度明显低于斜拉桥，且从桥塔设置位置考虑受长江洪水的影响很小，其施工基本不受洪水影响，加之加劲梁采用工厂制造，其投资、工期等更具保证条件。 斜拉桥方案主孔跨度均小于相应桥位的悬索桥方案，但主桥总长度明显较长，总体投资较大，加劲梁为现场灌注施工预应力混凝土结构，梁部施工控制难度也较大，工期相对较长，因地形及构造要求限制，桥塔高度均大于200m，施工技术难度大，基础施工易受长江洪水影响，工期不易得到充分保证。 3、推荐意见 根据对本桥各桥式方案从使用功能、桥梁造型、结构受力、工程投资、施工技术条件、工期要求等进行综合比较，推荐主桥采用580m单跨悬索桥设计方案，引桥采用跨度较为适中的40m左右T形简支梁，两岸接线按平交考虑以控制投资。 4、采用桥式方案及实施条件 通过本桥可研及初步设计阶段大量工作，相应阶段文件审查中专家对推荐桥位及桥式方案给予了充分肯定，同时，针对主桥加劲梁方案，根据本桥技术特点及投资控制情况，同意不采用扁平钢箱梁方案，而其它两个方案工程投资及技术难度相差不大，鉴于球节点空间钢管桁架尚未在大跨悬索桥中得到应用，而三峡库区相关迁建项目要求必须采用成熟技术，审查要求采用钢桁梁方案，引桥采用一般简支结构。施工图设计过程中，根据鉴定意见及两岸道路规划及实施过程中的调整变化要求，确定最终桥式方案如下： 740m简支T梁580m悬索桥740m简支T梁，全桥长1141.46m。 本桥地处万州区市区范围之内，南岸地势相对较缓，有利于进行施工场地布置，北岸相对较陡，但在万州石油站完成搬迁后，也可有较大的施工场地布置条件，两岸均有既有道路直通桥下，两岸间交通可通过既有长江大桥或小型船只进行沟通，可基本满足工程施工需要，大桥工程于2001年年底正式开工，预计2004年8月建成通车。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落18
