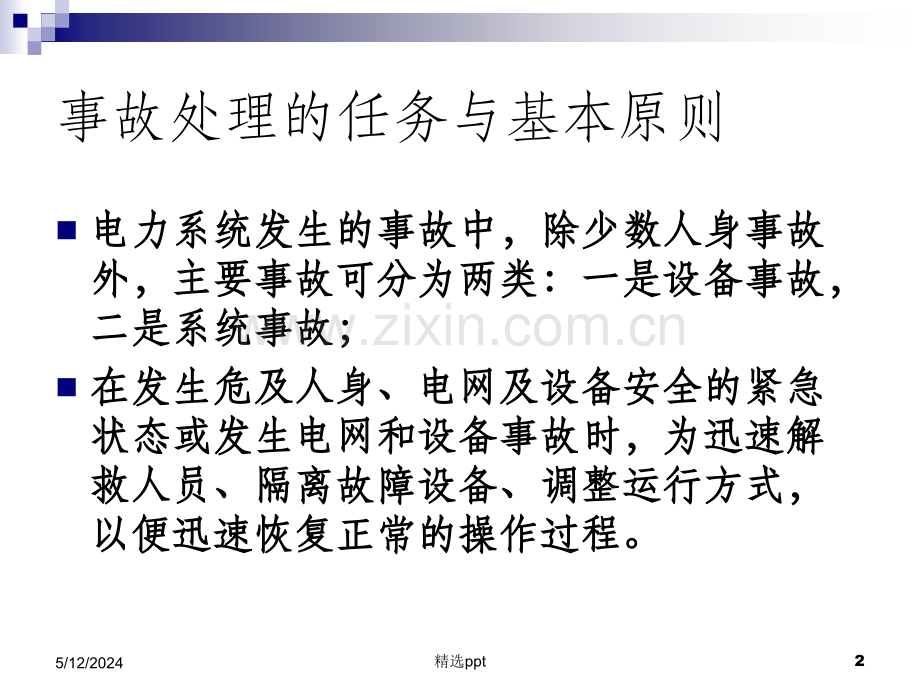

事故处理教程 变电站常见异常及事故处理柳州供电局柳州供电局 李祖盛李祖盛5/12/20241精选ppt事故处理的任务与基本原则n电力系统发生的事故中，除少数人身事故电力系统发生的事故中，除少数人身事故外，主要事故可分为两类：一是设备事故，外，主要事故可分为两类：一是设备事故，二是系统事故；二是系统事故；n在发生危及人身、电网及设备安全的紧急在发生危及人身、电网及设备安全的紧急状态或发生电网和设备事故时，为迅速解状态或发生电网和设备事故时，为迅速解救人员、隔离故障设备、调整运行方式，救人员、隔离故障设备、调整运行方式，以便迅速恢复正常的操作过程。以便迅速恢复正常的操作过程。5/12/20242精选ppt第一讲 事故处理任务与原则5/12/20243精选ppt一、事故处理的一般原则n事故处理的任务：n1、尽速限制事故的发展，消除事故的根源，解除对人身和设备的威胁；n2、尽可能保持正常设备继续运行，以保证对用户的连续供电。应尽量保证站用电的电源及其安全运行；n3、尽快对已停电的用户恢复供电，优先恢复重要用户的供电；n4、调整系统的运行方式，使其恢复正常运行。5/12/20244精选ppt事故处理的任务与基本原则n优先恢复所用电、强迫油循环变压器冷却器及通信电源供电。5/12/20245精选ppt一、事故处理的一般原则处理事故时值班人员的职责处理事故时值班人员的职责n1、处理事故时，值班人员必须坚定工作岗位，集中精力，加强运行监视，保持设备的正确运行方式，防止事故蔓延，并应对事故处理的正确性负责。n2、班长、站长是处理事故的直接领导人，应掌握事故情况，对事故的正确处理负责。n3、值班长、集控值班员是处理事故的负责人，应掌握事故情况，及时向调度汇报，并组织全班人员协同配合处理操作。5/12/20246精选ppt一、事故处理的一般原则n4、值班员应加强运行监视，将所发现的异常情况及时报告值班长或集控值班员，并在值班长直接指挥下进行各项事故处理操作。n5、处理事故时，应严瑾有序，并认真做好记录和录音。其中值班人员中必须有一人做好记录，特别要记录与事故有关现象，各项操作时间，先后次序以及与调度联系情况等。5/12/20247精选ppt二、事故处理的一般顺序n如果对人身安全有威胁和对设备安全有重大威胁时，应立即设法解除这种威胁,必要时停止设备的运行。n根据表计的指示，保护和自动装置的动作情况，断路器跳闸的先后时间和设备的外部象征等（有时可根据现场目睹者的汇报）判断事故的全面情况，有综合自动化系统的变电站应立即打印出事故顺序（SOE）报告，协助判断事故的全面情况。n解除事故音响、恢复重合成功断路器回路的信号掉牌，将跳闸断路器把手恢复至分闸后位置，并做好记录。n尽力保持或恢复未受到损害设备的正常运行，必要时投入备用设备。5/12/20248精选ppt二、事故处理的一般顺序n迅速进行检查和测试，进一步判明故障的部位，性质及范围，并及时进行处理，必要时应汇报调度通知检修人员来处理，并在其到达前作好现场安全措施。n应将事故每一阶段的情况，迅速而正确的报告有关调度值班员。5/12/20249精选ppt二、事故处理的一般顺序n下列操作可不与调度联系，由值班人员下列操作可不与调度联系，由值班人员先操作后汇报先操作后汇报：n1、将直接对人身安全有威胁的设备停电。n2、将已损坏或受威胁的设备隔离。n3、恢复站用电源。5/12/202410精选ppt二、事故处理的一般步骤n1、记录事故及异常发生的时间，复归音响；n2、在监控后台机上：检查表计，检查保护和自动装置动作情况（应由两人共同检查并确认，），做好记录，根据检查情况，初步汇报调度，将跳闸开关的操作把手对位（属综自系统的在监控机确认告警信号），复归保护信号；n3、检查保护范围内的设备情况，隔离故障设备；5/12/202411精选ppt二、事故处理的一般步骤n4、将检查情况及已自行处理工作详细报告调度，在调度的指挥下按事故处理原则进行必要的倒闸操作；n5、报告上级主管领导。5/12/202412精选ppt三、事故处理一般程序三、事故处理一般程序n1 1、检查监控机、控制屏、保护屏、中央信号、检查监控机、控制屏、保护屏、中央信号屏、一次设备情况、录波装置；屏、一次设备情况、录波装置；n2 2、将检查情况汇报；、将检查情况汇报；n3 3、根据保护反映的事故信息及设备外部现象、根据保护反映的事故信息及设备外部现象特征正确分析和判断事故；特征正确分析和判断事故；n4 4、值班调度员指令对故障设备进行隔离，恢、值班调度员指令对故障设备进行隔离，恢复对无故障的设备供电。如果站用电消失时应复对无故障的设备供电。如果站用电消失时应首先恢复站用电，当发生在晚上时，则应先供首先恢复站用电，当发生在晚上时，则应先供上事故照明；上事故照明；5/12/202413精选ppt三、事故处理一般程序三、事故处理一般程序n5 5、对故障设备做好安全措施。、对故障设备做好安全措施。5/12/202414精选ppt四、四、事故处理的注意问题事故处理的注意问题1 1、先保证完好设备的正常运行，再进行其他处、先保证完好设备的正常运行，再进行其他处理理2 2、先完全隔离故障点再送电，严防再次发生事、先完全隔离故障点再送电，严防再次发生事故故3 3、跳闸过的开关。必须检查开关机构、本体是、跳闸过的开关。必须检查开关机构、本体是否完好否完好4 4、重合成功的开关也必须检查、重合成功的开关也必须检查5 5、保护范围内的设备要检查完整；防止二次设、保护范围内的设备要检查完整；防止二次设备也有故事备也有故事6 6、保护动作出口开关跳闸后，不管开关是否重、保护动作出口开关跳闸后，不管开关是否重合成功，就应立即对开关信间隔进行外观仔细合成功，就应立即对开关信间隔进行外观仔细检查检查5/12/202415精选ppt五五、隔离故障点、隔离故障点n1 1、检查保护范围内的设备，在检查保护范、检查保护范围内的设备，在检查保护范围内的设备时，将已损坏的设备进行隔离围内的设备时，将已损坏的设备进行隔离n2 2、对生命有威胁的设备停电、对生命有威胁的设备停电n3 3、运行中的设备有受损坏的威胁时，将其、运行中的设备有受损坏的威胁时，将其隔离或停用隔离或停用n4 4、已损坏的设备隔离、已损坏的设备隔离n5 5、站用电全部或部分停电时，恢复其电源；、站用电全部或部分停电时，恢复其电源；5/12/202416精选ppt五五、隔离故障点、隔离故障点6 6、故障的、故障的PTPT应停电后再进行操作，对拒动的应停电后再进行操作，对拒动的开关也应在设备停电的情况下拉开其两侧开关也应在设备停电的情况下拉开其两侧刀闸刀闸7 7、详细汇报事故处理情况、详细汇报事故处理情况5/12/202417精选ppt六、对非故障设备送电六、对非故障设备送电1 1、根据事故处理原则，可自行对事故进行处、根据事故处理原则，可自行对事故进行处理，进行必要的倒闸操作，可不用填写操理，进行必要的倒闸操作，可不用填写操作票，但必须执行监护制度。除了可自行作票，但必须执行监护制度。除了可自行操作的项目外，所有的操作必须经调度同操作的项目外，所有的操作必须经调度同意意2 2、注意：合开关应考虑同期；母线、旁母充、注意：合开关应考虑同期；母线、旁母充电应考虑保护；中性点切换应考虑保护；电应考虑保护；中性点切换应考虑保护；考虑定值区切换；重合闸方式改变等考虑定值区切换；重合闸方式改变等3 3、汇报处理后的变电站运行方式及处理结果、汇报处理后的变电站运行方式及处理结果5/12/202418精选ppt线路事故处理线路故障分类：1、单相故障、相间故障。线路故障类型：1、线路瞬间故障跳闸，重合闸动作重合成功。2、线路永久性故障跳闸，重合闸动作重合成功。3、线路（瞬间或永久性）故障跳闸，重合闸未动作5/12/202419精选ppt线路事故处理处理步骤：1、记录时间，解除音响信号，确认跳闸开关位置信号。2、检查、记录跳闸开关保护信息、（含通道检测）监控信息，判断故障性质，并复归信号。3、立即回报相关调度，并按调度指令进行处理，回报的内容：（开关是否重合或已三相跳闸。线路是否还有电压。哪些保护及自动装置动作。故障录波器是否动作、测距、保护动作报告）5/12/202420精选ppt线路事故处理4、对跳闸的开关进行全面检查，包括SF6气压、机构油压、合闸弹簧是否储能、瓷瓶是否完整，转动机构及相邻设备是否正常，站内设备有无短路迹象。记录开关跳闸的次数。（达到或超过次数的申请退重合闸）5、对于单电源直馈线开关跳闸，检查一二次设备无异常且未见明显故障点和重合闸已投入而未动作，可以不待调度命令强送一次。（联络线路、电缆线路除外）6、重合闸因低周保护、母线保护及远跳保护、失灵保护动作闭锁未动作，或重合闸动作重合不成功，不允许试送电。5/12/202421精选ppt线路事故处理7、凡因调度命令退出的重合闸馈线，跳闸后不得试送电。8、开关跳闸后，不论其重合成功或强送成功，值班员均应对开关及保护等相关设备进行检查。9、重合闸因低周保护、母线保护及远跳保护、失灵保护动作闭锁未动作，或重合闸动作重合不成功，不允许试送电。10、对于永久性故障线路，应停电处理，并对检测线路绝缘合格，消除故障后方可送电，11、联络线自动跳闸后，不论重合闸动作与否均无调度指令时不得强送（防止非同期合闸）。调度令强送前，必须停用重合闸。5/12/202422精选ppt线路事故处理n12、凡110kV及以下馈线线路故障，开关或保护举动，会引起越级跳闸（母联或本侧开关）造成母线失压。n13、保护动作出口开关跳闸后，不管开关是否重合成功或试送电，也不论试送电成功与否，均应立即对开关进行外观仔细检查。若有开关本体异常、气体泄漏或机构失灵时应汇报调度申请退出运行5/12/202423精选ppt越级跳闸越级跳闸1 1、当设备发生故障，线路（或主变）保护或、当设备发生故障，线路（或主变）保护或开关因某种原因拒动，从而导致该设备的开关因某种原因拒动，从而导致该设备的后备保护，以跳开其他相关的电源开关来后备保护，以跳开其他相关的电源开关来切除故障点的现象，叫设备故障越级跳闸。切除故障点的现象，叫设备故障越级跳闸。2 2、越级跳闸种类、越级跳闸种类按拒动的设备一般分为两类：按拒动的设备一般分为两类：（1 1）保护拒动；（）保护拒动；（2 2）开关拒动）开关拒动5/12/202424精选ppt越级跳闸越级跳闸保护拒动越级跳闸的特点：保护拒动越级跳闸的特点：线路（或主变）保护无动作信号，因此无线路（或主变）保护无动作信号，因此无法立即判断出故障的线路，由本母线上线法立即判断出故障的线路，由本母线上线路（或主变）对侧的后备保护和本母线上路（或主变）对侧的后备保护和本母线上变压器的后备保护动作来切除故障。变压器的后备保护动作来切除故障。开关拒动越级跳闸的特点开关拒动越级跳闸的特点 线路（或主变）保护动作，但开关在合位，线路（或主变）保护动作，但开关在合位，对于其他电压等级的设备由本母线上线路对于其他电压等级的设备由本母线上线路对侧的后备保护动作和本母线上变压器的对侧的后备保护动作和本母线上变压器的后备保护动作来切除故障后备保护动作来切除故障5/12/202425精选ppt保护拒动越级跳闸处理处理保护拒动越级跳闸处理处理1 1）保护拒动的越级跳闸，从本站的保护动作信号上无）保护拒动的越级跳闸，从本站的保护动作信号上无法立即判断出故障的设备，如故障点不在站内则可以法立即判断出故障的设备，如故障点不在站内则可以通过检查录波波形发现有故障电流的开关，或通过询通过检查录波波形发现有故障电流的开关，或通过询问值班调度员线路对侧变电站的保护动作情况来判断；问值班调度员线路对侧变电站的保护动作情况来判断；如故障点在站内需要检查大量的设备来发现故障点，如故障点在站内需要检查大量的设备来发现故障点，检查需要仔细，但又有些盲目。如通过上面手段，无检查需要仔细，但又有些盲目。如通过上面手段，无法发现故障点，则只能采用分段试送，先母线分段，法发现故障点，则只能采用分段试送，先母线分段，后充母线，再冲线路，逐步扩大送电范围的方式找出后充母线，再冲线路，逐步扩大送电范围的方式找出故障设备，如发现故障设备，则隔离后再恢复其他完故障设备，如发现故障设备，则隔离后再恢复其他完好设备的送电。好设备的送电。5/12/202426精选ppt开关拒动的越级跳闸处理开关拒动的越级跳闸处理2 2）开关拒动的越级跳闸，开关拒动的越）开关拒动的越级跳闸，开关拒动的越级跳闸送电时，保护动作但开关拒动的级跳闸送电时，保护动作但开关拒动的设备就是设备。故障设备明显，隔离故设备就是设备。故障设备明显，隔离故障设备后即可以恢复其他线路送电。但障设备后即可以恢复其他线路送电。但隔离故障设备的开关时，要求直接拉开隔离故障设备的开关时，要求直接拉开开关两侧刀闸，不允许再试手分开关，开关两侧刀闸，不允许再试手分开关，以保持原状方便检修，这时，隔离故障以保持原状方便检修，这时，隔离故障点后，允许用母联充母线。点后，允许用母联充母线。5/12/202427精选ppt越级跳闸越级跳闸事故处理的一般方法事故处理的一般方法检查和记录监控机上开关的位置、是否有电流、检查和记录监控机上开关的位置、是否有电流、检查各电压等级的母线的情况，检查运行设备检查各电压等级的母线的情况，检查运行设备的情况（是否失去中性点、主变是否过负荷、的情况（是否失去中性点、主变是否过负荷、母线电压是否异常、有无必要切换保护以适应母线电压是否异常、有无必要切换保护以适应当前的运行方式），目的是查明已经跳闸的开当前的运行方式），目的是查明已经跳闸的开关和未跳闸但没有负荷的开关、失压的母线，关和未跳闸但没有负荷的开关、失压的母线，判明事故时受影响的一次设备判明事故时受影响的一次设备 范围和判断是范围和判断是否需要立即采取措施保证运行设备的安全运行。否需要立即采取措施保证运行设备的安全运行。5/12/202428精选ppt越级跳闸越级跳闸事故处理的一般方法事故处理的一般方法检查和记录监控系统的光信号和时间顺序记检查和记录监控系统的光信号和时间顺序记录，检查和记录保护动作信号灯、以及液晶录，检查和记录保护动作信号灯、以及液晶显示事故报告内容。目的是查明保护的动作显示事故报告内容。目的是查明保护的动作顺序。哪个保护先动作。查明有无明显的保顺序。哪个保护先动作。查明有无明显的保护故障信号和开关故障信号，查明所用电及护故障信号和开关故障信号，查明所用电及直流系统是否受影响。直流系统是否受影响。首次简要汇报事故概况（跳闸的开关、失压首次简要汇报事故概况（跳闸的开关、失压的母线、有无保护动作信号）的母线、有无保护动作信号）5/12/202429精选ppt越级跳闸越级跳闸事故处理的一般方法事故处理的一般方法通过分析保护的动作情况和开关的位置，判明有通过分析保护的动作情况和开关的位置，判明有无拒动保护或开关，找出最先动作的保护，从无拒动保护或开关，找出最先动作的保护，从其保护范围去估计故障点的大致位置范围。其保护范围去估计故障点的大致位置范围。在一次、二次设备具体检查中确认具体的故障在一次、二次设备具体检查中确认具体的故障点或线路，汇报调度员具体情况。点或线路，汇报调度员具体情况。采取必要的措施保证完好设备的安全运行采取必要的措施保证完好设备的安全运行（如切换主变中性点、站用电）（如切换主变中性点、站用电）隔离故障的设备（包括一次、误动和拒动的保隔离故障的设备（包括一次、误动和拒动的保护）护）5/12/202430精选ppt越级跳闸越级跳闸事故处理的一般方法事故处理的一般方法复归所有的保护信号后准备恢复完好设备的复归所有的保护信号后准备恢复完好设备的运行。运行。根据规程要求或调度令恢复完好设备的送根据规程要求或调度令恢复完好设备的送电（考虑是否需要调整保护配合、一次设备电（考虑是否需要调整保护配合、一次设备运行方式是否合理）运行方式是否合理）完好设备送电完毕，再去具体检查和处理故完好设备送电完毕，再去具体检查和处理故障的设备，看看能否经过简单的处理恢复运障的设备，看看能否经过简单的处理恢复运行。行。5/12/202431精选ppt越级跳闸越级跳闸事故处理的一般方法事故处理的一般方法n线路故障越级跳闸事故处理的关键是正确线路故障越级跳闸事故处理的关键是正确判断事故情况，首先分析是否有设备的主判断事故情况，首先分析是否有设备的主保护动作，从动作的保护中找到最先动作保护动作，从动作的保护中找到最先动作的保护，从其保护范围判断大致的故障点的保护，从其保护范围判断大致的故障点位置，从其控制跳闸的开关是否跳闸判定位置，从其控制跳闸的开关是否跳闸判定有无开关拒动。如没有任何设备的主保护有无开关拒动。如没有任何设备的主保护动作，则很可能出现保护拒动的情况。保动作，则很可能出现保护拒动的情况。保护拒动时，要从该后备保护的保护范围去护拒动时，要从该后备保护的保护范围去确定需要重点检查的设备范围，避免盲目确定需要重点检查的设备范围，避免盲目检查设备检查设备5/12/202432精选ppt越级跳闸越级跳闸事故处理的一般方法事故处理的一般方法n保护拒动的越级跳闸，从本站的保护动作保护拒动的越级跳闸，从本站的保护动作信号上无法立即判断出故障的设备，如故信号上无法立即判断出故障的设备，如故障点不在站内则可以通过检查录波波形发障点不在站内则可以通过检查录波波形发现有故障电流的开关（线路），或通过询现有故障电流的开关（线路），或通过询问值班调度员线路对侧变电站的保护动作问值班调度员线路对侧变电站的保护动作情况来判断情况来判断5/12/202433精选ppt第二讲 主变压器事故处理5/12/202434精选ppt主变内部故障，保护动作正确的主变内部故障，保护动作正确的处理处理记录时间，停止音响；记录保护（差动、瓦斯）及光字牌动作情况；将事故情况初步汇报调度。检查跳闸主变及其相关设备：瓦斯继电器内有气体，油位、油色有变化，油温升高，其他设备情况正常；将检查结果详细报告调度，复归保护信号，（轻、重瓦斯不能复归）；将跳闸开关的控制手把对位，停止闪光；5/12/202435精选ppt主变内部故障，保护动作正确的主变内部故障，保护动作正确的处理处理如果10kV分段采用备自投，则解除10kV分段自投压板；投入正常运行主变的10kV复合电压过流跳10kV分段压板；考虑主变中性点情况，注意运行主变的负荷。隔离故障主变，退出故障主变保护跳其他开关的连接片；取出部分气体分析（剩余气体留给专业人员作进一步分析，运行人员也可不做取气分析工作）；将情况汇报调度及有关领导。5/12/202436精选ppt5/12/202437精选ppt一、冷却器本身故障一、冷却器本身故障n冷却器故障时的处理方法n单台风机故障时,停止该冷却器运行，备用冷却器未自动投入时,应立即手动投入。n冷却器的油泵和二次回路故障(如接地短路，接触器、快速开关、热偶烧坏，流速继电器故障)自动跳闸停止运行时,值班人员应检查备用冷却器是否自动投入，若未投入，,应手动投入。n冷却器部件大量漏油，除停止该冷却器运行外，还应关好冷却器上下阀门，切断冷却器电源。n故障冷却器处理好以后，应投入运行，将备用冷却器放在备用位置。5/12/202438精选ppt二、冷却器电源故障处理n造成冷却器全停或部分停电的原因：n1、站用电源因主变跳闸而备自投未成功而完全失电。n2、冷却器电缆故障。n3、站用变压器故障。n4、380KV站用I、II段母线或设备故障。n5、冷却器自动空气开关跳闸。5/12/202439精选ppt二、冷却器电源故障处理n冷却器装置电源I段或II段断电，值班人员根据光字牌的指示检查切换是否成功,若切换不成功，检查故障交流接触器断开后,可手动切换或顶住接触器强迫运行，然后抓紧时间处理。n冷却器装置电源因所用变断路器跳闸而所用全停时，有备用电源的若备用自投未投入或备自投动作失败，应手动投入备用电源断路器及所用联络断路器，尽快恢复对所用系统供电，使冷却器正常运行。5/12/202440精选ppt二、冷却器电源故障处理n强迫油循环风冷式主变压器冷却装置全停时，若按规定时间内处理不完，则应要求调度转移负荷，若当时主变上层油温未达到75,经调度同意将冷却器全停跳闸压板退出。一面设法尽快处理，一面密切监视主变负荷和温度上升情况，处理完后，应将冷却器全停跳闸压板投入，但冷却器全停主变运行时间最长不得超过一小时或变压器厂家规定时间，若接近一小时，还应根据变压器负荷和温度上升情况经调度同意将主变压器停运。5/12/202441精选ppt二、冷却器电源故障处理n如因所用系统总开关跳闸，交流电源中断造成冷却器全停时，应首先恢复所用母线和冷却器电源馈路的供电。n如冷却器控制箱内空气开关、隔离开关短路故障、烧毁造成电源馈路失电时，应先切除故障元件后恢复正常供电，然后再修复元件。n检查故障冷却器外表，如油泵或分扇等有明显故障，应切断该冷却器电源进行处理。n外表检查正常而冷却器不能运行时，应检查空气开关能否投入并接通，检查电源小隔离开关保险是否熔断，检查控制保险是否良好，交流接触器是否正确动作并接触良好，热继电器是否动作等，查出原因并进行恢复。5/12/202442精选ppt三、变压器轻瓦斯保护信号动作处理 n检查变压器外部是否有不正常现象，本站有没有穿越性短路故障。n检查瓦斯继电器内部无气体，可能是瓦斯继电器本身或直流回路故障，,则应将重瓦斯改投信号。n若瓦斯继电器有气体,应首先通知检修人员取气试验判明故障性质。n若瓦斯继电器有气体，而柱口放不出来,应立即关闭柱口，说明呼吸系统堵塞造成负压并将重瓦斯改投信号。n若气体为无色、无嗅、不可燃烧则是空气进入，变压器可继续运行，值班人员应放出气体，并记录动作间隔时间，亦应将重瓦斯改投信号。5/12/202443精选pptn如气体是可燃的，气样色谱分析也有问题，则说明瓦斯继电器动作的原因是由于变压器内部有故障。此时，应与调度联系将变压器停运，未经检查和试验不得投运。n变压器重瓦斯改投信号,应取得调度同意。三、变压器轻瓦斯保护信号动作处理 5/12/202444精选ppt四、轻瓦斯信号动作后，应按下列步骤进行检查处理 n检查是否呼吸不畅或排气未尽。n应检查瓦斯保护的二次回路和瓦斯继电器接线柱及引线绝缘情况。n检查变压器油位、油色、油温有无变化。n检查变压器油枕及变压器压力释放是否动作，喷油，变压器外壳有无变形。n检查是否因大量漏油使油面迅速下降或大修后油中分离出气体太快。n气体继电器中若积聚气体量，收集瓦斯继电器内的气体和油中溶解气体做色谱分析，根据色谱分析结果进行判断处理。5/12/202445精选pptn检查变压器其他继电保护动作情况，在未查明原因消除故障前不得将变压器投入运行。n瓦斯保护动作跳闸后，应停止冷却器运行，避免把故障部位产生的碳粒和眷属微粒扩散到各处。四、轻瓦斯信号动作后，应按下列步骤进行检查处理 5/12/202446精选ppt五、重瓦斯保护动作跳闸后的检查五、重瓦斯保护动作跳闸后的检查处理处理n检查是否呼吸不畅或排气未尽。n应检查瓦斯保护的二次回路和瓦斯继电器接线柱及引线绝缘情况。n检查变压器油位、油色、油温有无变化。n检查变压器油枕及变压器压力释放是否动作，喷油，变压器外壳有无变形。n检查是否因大量漏油使油面迅速下降或大修后油中分离出气体太快。n气体继电器中若积聚气体量，收集瓦斯继电器内的气体和油中溶解气体做色谱分析，根据色谱分析结果进行判断处理。5/12/202447精选pptn检查变压器其他继电保护动作情况，在未查明原因消除故障前不得将变压器投入运行。n瓦斯保护动作跳闸后，应停止冷却器运行，避免把故障部位产生的碳粒和眷属微粒扩散到各处。五、重瓦斯保护动作跳闸后的检查处理5/12/202448精选ppt六、差动保护动作跳闸后的检查处理 n检查变压器本体有无异常，检查差动保护范围内的瓷绝缘是否闪络、损坏，引线束缚有短路、接地。n如果变压器差动保护范围内设备无明显故障，重点检查保护及二次是否有故障，直流回路是否有两点接地。n如果是因继电器或二次回路故障，直流两点接地造成的误动，应将差动保护退出运行，,将变压器送电后，再处理二次回路故障及直流接地。n差动保护及瓦斯同时动作使变压器跳闸时，不经内部检查和试验不得将变压器投入运行。5/12/202449精选ppt七、主变内部故障，保护动作正确的处理n1 记录时间，停止音响；n2 记录保护（差动、瓦斯）及光字牌动作情况；将事故情况初步汇报调度。n3 检查跳闸主变及其相关设备：瓦斯继电器内有气体，油位、油色有变化，油温升高，其他设备情况正常；将检查结果详细报告调度，复归保护信号，（轻、重瓦斯不能复归）；将跳闸开关的控制手把对位，停止闪光；n4 如果10kV分段采用备自投，则解除10kV分段自投压板；投入正常运行主变的10kV复合电压过流跳10kV分段压板；考虑主变中性点情况，注意运行主变的负荷。5/12/202450精选pptn5 隔离故障主变，退出故障主变保护跳其他开关的连接片；取出部分气体分析（剩余气体留给专业人员作进一步分析，运行人员也可不做取气分析工作）；n6 将情况汇报调度及有关领导。八、主变差动保护正确动作的处理5/12/202451精选ppt八、主变差动保护正确动作的处理n1 记录时间，停止音响；n2 记录保护及光字牌动作情况；将事故情况初步汇报调度。n3 检查跳闸主变及其相关设备,发现该主变220kV侧C相套管闪络，其他设备情况正常；打印事故报告，将检查情况详细报调度，复归保护信号，将跳闸开关的控制手把对位，停止闪光；n4 如果10kV分段采用备自投，则解除10kV分段自投压板；投入正常运行主变的10kV复合电压过流跳10kV分段压板；考虑主变中性点情况，注意运行主变的负荷。5/12/202452精选ppt八、主变差动保护正确动作的处理n5 隔离故障主变；n6 退出故障主变保护跳其他开关的连接片；n7 将事故情况汇报调度及有关领导。5/12/202453精选ppt九、主变轻瓦斯保护动作的处理n1 记录时间、停止音响；n2 记录光字牌动作情况；复归保护信号（不能复归）；n3 检查主变各侧电流表指示情况；（均未过负荷）n4 到现场观察瓦斯继电器，发现瓦斯继电器内有发现瓦斯继电器内有气体气体，检查变压器温度、声响、油位情况；将检查情况汇报调度。n5 拿取气瓶应用排水取气法取出瓦斯继电器内的部分气体分析；n6 对取气瓶内的气体颜色进行观察分析，并试验其可燃性；5/12/202454精选ppt九、主变轻瓦斯保护动作的处理n7 若瓦斯继电器内气体是可燃的，报告调度和上级主管部门，由专业人员取变压器油样作色谱分析，加强变压器运行监视，或按上级要求将变压器停下检查。n8 若瓦斯继电器内气体是不可燃的，应判断为空气，可将瓦斯继电器顶部放气阀打开放气，操作时注意不要误碰试验按钮，以免使重瓦斯误动，记录放气时间，加强变压器运行监视。5/12/202455精选ppt九、主变轻瓦斯保护动作的处理n9 若因环境温度太低，负荷轻，致使变压器油位下降而造成轻瓦斯动作，应适当减少冷却器运行组数使油温上升，待变压器油位上升后，将瓦斯继电器顶部放气阀打开放气，上报专业部门补油；n10 若瓦斯继电器内无气体，可判断为二次回路故障，报调度解除重瓦斯掉闸压板后对瓦斯报调度解除重瓦斯掉闸压板后对瓦斯继电器二次电缆进行摇测，确认二次电缆故障继电器二次电缆进行摇测，确认二次电缆故障，报有关部门安排处理；n11 上述情况作好详细记录并报调度及上级主管部门。5/12/202456精选ppt排水取气法（图）排水取气法（图）5/12/202457精选ppt瓦斯气体的鉴定瓦斯气体的鉴定5/12/202458精选ppt十、变压器后备保护动作跳闸的处理n先检查保护动作情况，并检查断路器跳闸情况，检查变压器及各侧设备是否有故障点。n高压侧后备保护动作，开关跳闸后，经检查未发现问题时，应合上高压侧开关（要防止非同期合闸）。n低压侧总开关跳闸后，首先应拉开该母线上所有馈路开关，,经检查未发现问题时，,用总开关向母线充电,正常后逐次试送馈路。5/12/202459精选pptn若线路保护有动作信号，经检查认为是线路故障引起变压器越级跳闸时应拉开拒跳线路断路器，并根据调度命令试送变压器。n若无线路保护动作信号，此时应根据调度命令进行操作，但在合上变压器断路器前，,应拉开母线上所有线路断路器然后逐条试送。n主变后备保护使三侧断路器全跳使，应检查各侧设备是否有故障点，若无明显故障时，应从高压侧向低压侧试送。n若检查发现有明显故障时，应排除故障或将其隔离后，变压器再送电。十、变压器后备保护动作跳闸的处理5/12/202460精选ppt十、变压器后备保护动作跳闸的处理n两台变压器运行，一台故障，值班人员应注意监视另一台变压器过负荷情况。n后备保护动作跳闸后，还应及时检查主变差动、瓦斯保护有无动作和异常信号。n三线圈变压器时，中压侧总开关跳闸后，首先应拉开该母线上所有馈路开关，经检查未发现问题时，用总开关向母线试充电,正常后逐次试送馈路。n检查变压器所跳断路器对应的母线是否有异常，母差保护动作，及其母线上所接线路保护有无动作。5/12/202461精选ppt第二讲 220k（110kV）系统事故处理 5/12/202462精选ppt一、220kV线路近端单相瞬时性故障，保护及重合闸动作正确的处理n1 记录时间、停止音响；n2 记录保护及光字牌动作情况，检查有关表计情况，将事故情况初步汇报调度，复归保护信号；n3 检查动作开关及相关设备情况；n4 启动保护打印机，打印保护动作记录；n5 作好记录，报调度及有关领导。5/12/202463精选ppt二、220kV线路远端单相永久性故障，保护及重合闸动作正确的处理n1 记录时间、停止音响；n2 记录保护及光字牌动作情况，检查有关表计情况，将事故情况初步汇报调度，复归保护信号，将跳闸开关的操作把手对位；n3 检查跳闸开关及相关设备情况；n4 启动保护打印机，打印保护动作记录；n5 作好记录，报调度及有关领导，按调度令执行有关设备的操作。5/12/202464精选ppt三、220kV线路永久性故障，开关拒动的处理n1 记录时间、停止音响；n2 记录保护及光字牌动作情况，检查有关表计情况；将事故情况初步汇报调度。n3 检查220kV失电母线及相关设备，已跳闸的开关无异常，发现未跳开关，证实与监控反应一致；n4 启动拒动开关保护的打印机，打印保护动作记录；5/12/202465精选pptn5 根据上述情况判断为某线路故障，该线路开关拒动，启动失灵保护启动失灵保护，跳开同一母线上的其它开关。将情况详细报调度，复归保护信号，将已跳闸开关（与拒动开关同一母线上的其它开关）的操作手把对位，停止闪光；三、220kV线路永久性故障，开关拒动的处理5/12/202466精选ppt三、220kV线路永久性故障，开关拒动的处理n6 试断开拒动开关，无法断开，解锁拉开拒动开关的 两侧刀闸；n7 投入母联充电保护压板；n8 合上母联开关，解除母联充电保护压板；n9 经调度同意，合上已跳的主变高压侧开关；n10 经调度同意，合上已跳的线路开关；n11 调度要求用旁路带路试送开关拒跳的线路；n12 将母联改旁路，进行代路操作(旁路开关的主保护及重合闸应退出)，对线路试送时旁路开关跳闸，打印保护动作报告，汇报调度。5/12/202467精选ppt四、220kV线路故障，保护拒动的处理n1、记录时间、停止音响；n2、记录保护及光字牌动作情况；将事故情况初步汇报调度。注意主变的中性点接地情况。n3、检查220kV失压母线和其上的开关及相关设备均正常，检查已跳主变及其开关无异常，失压母线上某线路保护发出装置异常信号，该线路开关未跳闸；n4、启动跳闸主变保护打印机，打印保护动作记录；5/12/202468精选pptn5、根据上述情况初步判断为失压母线上某线路故障，保护拒动，引起主变高后备保护动作。详细汇报调度，复归保护信号，将已跳开关（母联、相关主变三侧开关、相关10kV电容开关）的操作手把对位，停止闪光；四、220kV线路故障，保护拒动的处理5/12/202469精选ppt四、220kV线路瞬时性故障，保护拒动的处理n6、断开失压母线上未跳闸的开关；n7 、投入母联充电保护压板，合上母联开关，解除母联充电保护压板；n8、恢复已跳主变的送电，送电前后考虑中性点地刀的操作；n9 、经调度同意，合上保护正常的220kV线路开关；n10、调度要求用旁路带路试送保护装置异常的线路；5/12/202470精选pptn11、将母联改旁路，进行代路操作(旁路开关的主保护及重合闸应退出)，对线路试送成功，投主保护和重合闸，汇报调度。四、220kV线路瞬时性故障，保护拒动的处理5/12/202471精选ppt五、220kV母线故障，保护正确动作的处理n1 记录时间、停止音响；n2 记录保护及光字牌动作情况；将事故情况初步汇报调度。n3 检查所有跳闸开关、失压母线及相关设备，发现失压母线某处故障，其他设备无异常；将检查情况详细报调度，复归保护信号，将失压母线上所有跳闸开关的手把对位，停止闪光。n4 拉开连接失压母线的刀闸，PT高低压侧均应断开；5/12/202472精选ppt五、220kV母线故障，保护正确动作的处理n5 将失压母线所带的主变和线路倒至运行母线上（按调度要求先送主变后送线路）；n6 作好记录，报调度及有关领导，作好失压母线检修的准备工作。5/12/202473精选ppt六、220kV母线故障，母差保护拒动的处理n1 记录时间、停止音响；n2 记录保护及光字牌动作情况；将事故情况初步汇报调度。注意考虑主变的中性点接地情况。n3 检查220kV失压母线和其上的开关及相关设备，检查已跳主变及其开关，发现失压母线所连接的某线路开关母线侧刀闸支柱瓷瓶有对地放电痕迹，其他设备均正常；n4 启动跳闸主变保护打印机，打印保护动作记录；5/12/202474精选pptn5 根据上述情况判断为失压母线故障，母差保护拒动，引起主变高后备保护动作。向调度汇报检查情况，复归保护信号，将已跳开关（母联、相关主变三侧开关、相关10kV电容开关）的操作手把对位，停止闪光；n6 断开失压母线上未跳闸的开关；n7 将故障母线隔离，此时应注意故障点（我们假设故障点在29页图A点）；在此请大家分析下一步的处理对策。六、220kV母线故障，母差保护拒动的处理5/12/202475精选ppt六、220kV母线故障，母差保护拒动的处理n8 用正常母线恢复主变及线路的送电（主变送电前后考虑中性点地刀），按调度要求先送主变后送线路，故障点间隔的线路用旁路带出故障点间隔的线路用旁路带出。n9 根据电压和功率因数情况决定是否投入因失压而跳闸的电容器；n10 作好记录，报调度及有关领导，做好故障设备的检修准备工作。5/12/202476精选ppt母线侧刀闸支柱瓷瓶对地放电（图）母线侧刀闸支柱瓷瓶对地放电（图）5/12/202477精选ppt思考题一思考题一n1、220kV I母线故障，母联开关拒动，请说说故障现象和处理步骤。n2、220kV I母线故障，主变高压侧开关拒动，请说说故障现象和处理步骤。n3、说说失灵保护启动的几个条件。n第1题关键：I母差动、II母失灵动作。n第2题关键：I母差动、I母失灵和主变后备保护动作。5/12/202478精选ppt母联失灵逻辑图5/12/202479精选ppt思考题二思考题二n1、复合电压闭锁过流保护中的复合电压指哪些电压？n2、说说发现主变温度过高怎样处理。n第1题：指负序电压和低电压。负序电压反应不对称短路，低电压反应三相对称短路。n第2题：检查主变各侧电流表指示情况，并核对变压器两块温度表指示基本相近；检查变压器声响、油位及冷却装置运行情况，检查辅助冷却器应已投入；按运行规程中变压器温度、时间的规定执行，如超过规定时，报调度申请倒出部分负荷；如主变内部原因造成油温升高，应考虑停电检查。5/12/202480精选ppt十二、十二、10kV10kV电压互感器一次保险熔
