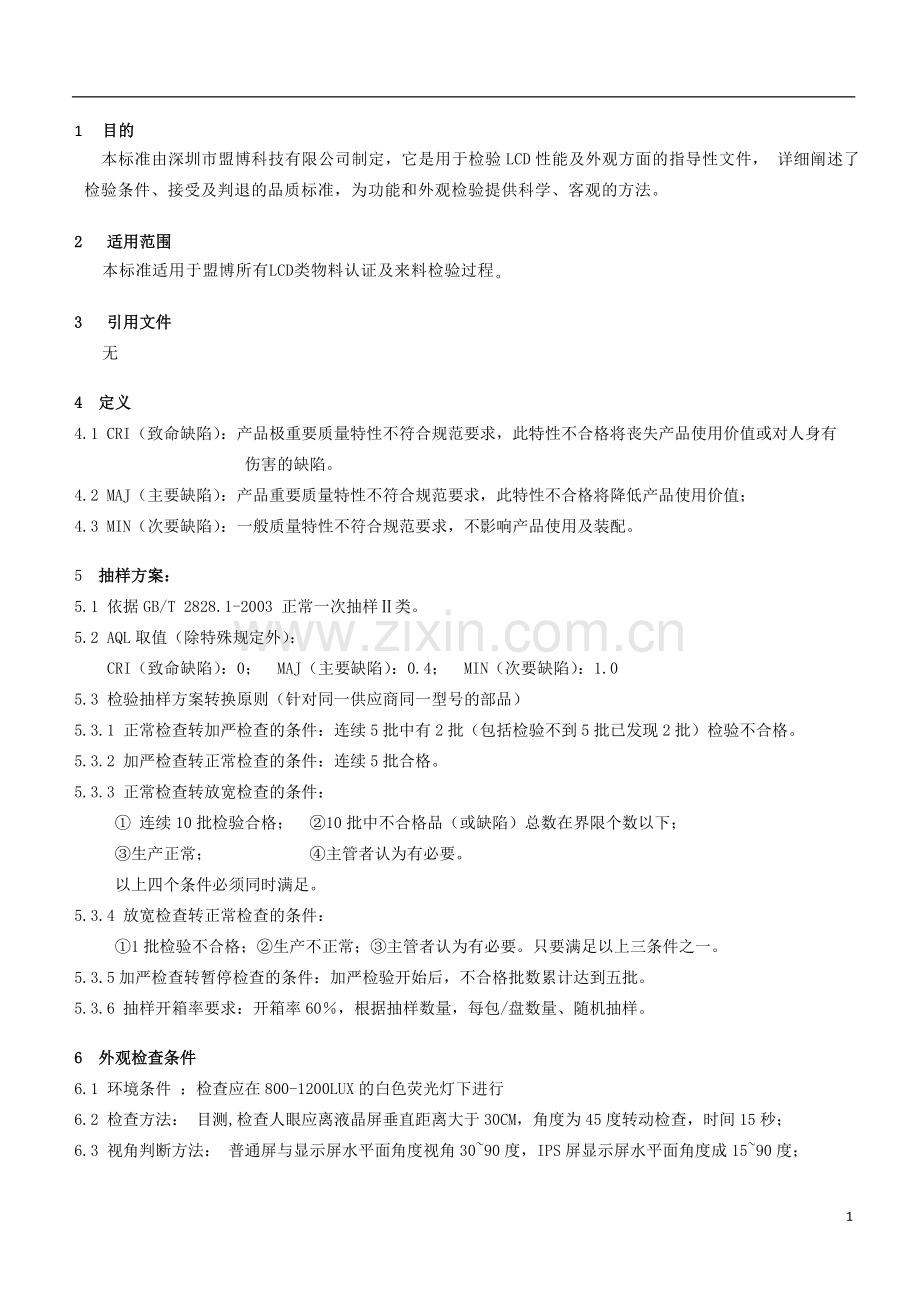

1 目的
本标准由深圳市盟博科技有限公司制定，它是用于检验LCD性能及外观方面的指导性文件， 详细阐述了
检验条件、接受及判退的品质标准，为功能和外观检验提供科学、客观的方法。

2 适用范围
本标准适用于盟博所有LCD类物料认证及来料检验过程。

3 引用文件
无

4 定义
4.1 CRI（致命缺陷）：产品极重要质量特性不符合规范要求，此特性不合格将丧失产品使用价值或对人身有
伤害的缺陷。
4.2 MAJ（主要缺陷）：产品重要质量特性不符合规范要求，此特性不合格将降低产品使用价值；
4.3 MIN（次要缺陷）：一般质量特性不符合规范要求，不影响产品使用及装配。

5 抽样方案：
5.1 依据GB/T 2828.1-2003 正常一次抽样Ⅱ类。
5.2 AQL取值（除特殊规定外）：
CRI（致命缺陷）：0； MAJ（主要缺陷）：0.4； MIN（次要缺陷）：1.0
5.3 检验抽样方案转换原则（针对同一供应商同一型号的部品）
5.3.1 正常检查转加严检查的条件：连续5批中有2批（包括检验不到5批已发现2批）检验不合格。
5.3.2 加严检查转正常检查的条件：连续5批合格。
5.3.3 正常检查转放宽检查的条件：
① 连续10批检验合格； ②10批中不合格品（或缺陷）总数在界限个数以下；
③生产正常； ④主管者认为有必要。
以上四个条件必须同时满足。
5.3.4 放宽检查转正常检查的条件：
①1批检验不合格；②生产不正常；③主管者认为有必要。只要满足以上三条件之一。
5.3.5加严检查转暂停检查的条件：加严检验开始后，不合格批数累计达到五批。
5.3.6 抽样开箱率要求：开箱率60％，根据抽样数量，每包/盘数量、随机抽样。

6 外观检查条件
6.1 环境条件 ：检查应在800-1200LUX的白色荧光灯下进行
6.2 检查方法： 目测,检查人眼应离液晶屏垂直距离大于30CM，角度为45度转动检查，时间15秒；
6.3 视角判断方法： 普通屏与显示屏水平面角度视角30~90度，IPS屏显示屏水平面角度成15~90度；

B
AA
A

7 LCD区域定义

7.1 外观区域定位、检验项目及判定标准：
区域AA：可视区，符号和数字显示区；
区域A：（除A区外）可视区周围离玻璃边缘左右3MM，上下5MM；

区域B：可视区外围（装机后看不到的区域，如固定框）；
检验项目：要求表面平坦，无变形、刮花、划伤、裂痕、污渍、指纹、灰尘；色差；保护膜粘贴良好，无难撕现象；边缘胶框部分无压痕（小屏LCD无此检验查项目）、变形、披锋，标识位置正确，字迹清晰，字体正常；对于带导光板的要求没有明显的压痕，划伤等。
表一：
缺陷项目
尺寸（单位：㎜）
最多允收数量
备注
故障分类
AA区
A区
B区
CRI
MAJ
MIN
A类
B类
C类
色点（黑白点、针孔、污点、模糊点、气泡等）
ф≦0.1
忽略不计,不允许串点
肉眼观察难以区分长与宽的形状，测量时以最大直径为其尺寸，点不良两点之间的距离大于20MM A B区不能同时存在

√
0.10﹤ф≦0.15
1
2
可接收
0.15﹤ф≦0.20
0
1
可接收
表二
缺陷项目
尺寸（单位：㎜）
最多允收数量
备注
故障分类
AA区
A区
B区
CRI
MAJ
MIN
A类
B类
C类
彩点，亮点
ф≦0.1
忽略不计,不允许串点
肉眼观察难以区分长与宽的形状，测量时以最大直径为其尺寸，点不良两点之间的距离大于20MM，A B区不能同时存在

√

0.10﹤ф≦0.15
1
2
可接收
0.15﹤ф≦0.20
0
0
可接收
表三：
缺陷项目
尺寸（单位：㎜）
最多允收数量

备注
缺陷分类
CRI
MAJ
MIN
A类
B类
C类
长度（L）
宽度（W）
AA区
A区
B区
划伤
L﹤3.0
W≦0.03
1
2
可接收
原则上，不接受有深度的，硬划伤

√
L≦1.0
0.03≦W≦0.05
1
3
可接收
任意长度
0.04≦W≦0.05
0
1
可接收
任意长度
任意宽度
0
0
可接收
L﹥3.0
任意宽度
0
0
0
7.2 FPC部分
a）检验项目：FPC上走线方式与样板是否一致；FPC有无划伤、有无折痕；FPC上的标识是否清晰、准确；
b）检验方法：目视；
c）检验判定标准。
项目
描述
判定
缺陷分类
CRI
MAJ
MIN
A类
B类
C类
FPC表面导电图形
导线有无缺口
与封样一致

√
FPC边缘
有非金属的毛刺，不影响装配
可接受

√
FPC与模组连接处
锈迹，氧化变黑
不可接受

√

表面
压坑、折痕、划痕
无伤及线路的可以接受

√
表面破损、漏铜，线路断，气泡，脱胶表面短路、金手指异物/脏污/氧化变黑
不可接受

√

标识
字迹清晰，可辨认
可接受

√
7.3 连接器部分（扣位式）
a）检验项目：检验五金部分外表有无脏污、划伤、变形、批锋，有无氧化、缺损、断裂，脚位数是否符合要求；触点是否光亮、平整，有无高低不平；颜色是否均匀，有无异色，是否与样板相符；材料、形状是否与样板一致；
b）检验工具：放大镜；
c）检验方法：目视
d）检验判定标准。
项目
描述
判定
缺陷分类
CRI
MAJ
MIN
A类
B类
C类
五金部分表面
表面脏污、氧化、变黑，划伤
不接受

√

触点不光亮，颜色不均匀
不接受

√

表面披锋、毛刺
不影响装配，可以良好连接，可接受

√
触点高低不平、变形
不影响装配，可以良好连接，可接受

√

结构
形状、结构与样板不符
不接受

√

7.4 尺寸测试：
检测工具：卡尺。
检验项目：用游标卡尺对LCD的长、宽、厚、主FPC等图纸上的关键尺寸进行测量。具体项目参照图纸上的尺寸标识.要求各关键尺寸与技术规格书、物料认可书、图纸及样板相符。每批取5PCS测试，并记录测试数据，若无异常则判为合格；若有1pcs不符则按抽样标准判定。
7.5性能测试
项目
检验内容
判定标准
检验工具及频率
CRI
MAJ
MIN
性能测试
PIN脚定义
按设计规格书要求
试装
√

待机电流
高精度电源：小于0.1ma
万用表

√

关机漏电流
高精度电源：小于0.1ma
万用表

√

全亮屏电流
背光灯电流小于22ma（每颗灯）
万用表

√

射频干扰度
点测/3D暗室，弱测无影响，功能正常
暗室

√

7.6 功能测试
检测工具：LCD测试夹具、相应型号手机
检验项目：把LCD装上相应型号的测试夹具，按照夹具操作指导书调节好电压，打开电源开关，进行图象显示检查，要求显示清晰、正常，无显示淡、花屏、黑屏、白屏、色点、缺行、竖条等现象。如无测试夹具，则用相应的手机进行测试。
项目
检验内容
判定标准
检验工具
及频率
CRI
MAJ
MIN
功能测试
亮度
取点与测试色度坐标一样,读出各点的亮度值：普通整机TFT≥ 200cd/㎡； 高亮整机TFT≥ 300cd/㎡；
整机CSTN ≥ 170cd/㎡
亮度计

√

清晰度
观察测试用图片，图面无整体发白发灰现象，明暗层次感好，色彩还原度正常
目测

√

坏点
在纯白、纯黑、R\G\B三色画面下观察是否有黑点、亮点或彩色点：不能有坏点
目测

√

晃动横纹
显示灰阶图片,晃动手机，观察是否有横纹：无明显横纹
目测

√

闪屏
在待机画面、菜单画面、显示静态图片等画面下观察是否有闪屏现象：无闪屏现象
目测

√

均匀度
在用屏上所有测试点中的亮度最低的点的值除以最亮的点的值：TFT ≥ 80％，CSTN ≥70％，（需要供应商提供数据）
目测

√

对比度
用中心点的白色亮度值除以黑色的亮度值：TFT ≥ 200，CSTN ≥ 40，（需要供应商提供数据）
目测

√

一致性
对比5 部整机LCM 的白色亮度的平均值和色度平均值的误差是否超过标准：色度平均值的最大值和最小值之差小于0.05，亮度的平均值的最小值与最大值的比大
于80%，（需要供应商提供数据）

亮度计

√

7.7 可靠性测试
项目
检验内容
判定标准
检验工具
及频率
CRI
MAJ
MIN

可 靠 性 测
试

跌落测试
以《手机产品可靠性测试标准》手机跌落试验方法及判定标准实施。
机头

√

连接器插拔试验
插拔50次：试验后检查LCM功能及显示效果
应正常。
手动

√

可焊性测试
烙铁温度360±10℃,来回拖锡3次，每次3~5秒：试验后FPC焊接手指应无脱落或翘起现象
烙铁

√

低温运行
开机,-30℃、48h：试验后检查LCM结构、功能、功耗及显示效果应正常
低温箱

√

高温运行
开机,70℃、48h：试验后检查LCM结构、功能、功耗及显示效果应正常
高温箱

√

恒温恒湿
关机,60℃、RH95%,48H：试验后检查LCM结构、功能、功,耗及显示效果应正常
恒温恒湿试验箱

√

温度冲击
关机、-40°C下放置0.5小时；接着在70°C 高温下放置0.5小时；转移时间小于5分钟，循环试验48个循环：试验后检查LCM结构、功能、功耗及显示效果应正常
高低温试验箱

√

FPC弯折测试
180度来回弯折(中简夹1MM橡胶棒)：大于10次
手动

√

裸屏跌落
6.5''及6.5''以上LCM跌落0.4m;
4.3''及4.3''~6.5''LCM跌落0.5m;
3.8''及3.8''~4.3''LCM或数码手机跌落0.6m;
3.0''及3.0''~3.8''LCM跌落0.8m;
2.8''及2.4''~2.8''LCM跌落1.0m;
2.4''及2.4''以下LCM 跌落1.1m;
正反面平面跌落各1次，试验完成后无外观完好，功能正常为合格。
手动

√

盐雾测试
5% NACL 48H，测试完毕外观完好，功能正常
盐雾测试仪

√

高/低温 存储
高温+70℃/24H；-40℃/48H；试验完成后外观检查,无爆裂、变形、起泡、变色、脱胶等；功能与效果要求与测试前保持一致，显示不能有黑影,坏点，白屏，屏淡，缺划，漏液等异常；划写,点压准确(如有触摸不准偏位等现象,进行屏幕校准看是否可恢复)
高低温箱

√

ESD测试
接触放电±6KV，空气放电±10KV；试验完成后无花屏、白屏、线条等功能性异常
ESD测 试仪

√

包装
可
靠
性
包装跌落
一角三棱六面，自由落地，高度根据产品重量决定：﹤10KG高度1M；11-20KG高度0，8M；21-30KG高度0，6M；跌落1次.测试完成后，外观完好，功能正常。
手动

√

包装震
动测试
频率200/MIN，振幅1英寸，时间45MIN；测试完成后，外观完好，功能正常。
震动测试仪

√

8.外包装检验：
8.1 货品检验单：要求货品检验单上的供应商、送检单号、来货数量、物料编码、物料名称等与实物相符。
8.2 物料的包装：
检验内容
判定标准
检验工具
包
装
包装外箱
1、包装外箱不可受潮、变形、破损、颜色明显偏差
目视
2、印刷字体不可模糊，内容及贴附需正确
目视
3、箱体内品产数量与现品票标识要一致
目视
吸塑盒包装
1、不可变形、破损
目视
2、产品在吸塑盒槽内摆放整齐
目视
3、真空包装袋不能有漏气、破损（防静电包装）4.加防潮袋及干燥剂
目视
8.3 现品票及出货报告：要求现品票正确，内容填写完整与实物相符；出货报告格式符合标准、内容项目齐全、清晰、正确、须有结论审核。

9 产品标识
参考《标识和可追溯性控制程序》 DC/P-07

10 记录要求
10.1《来料检验报告》
10.2《IQC来料检验日报表》。
10.3《出货检验报告》
10.4《可靠性报告》

11 附件
