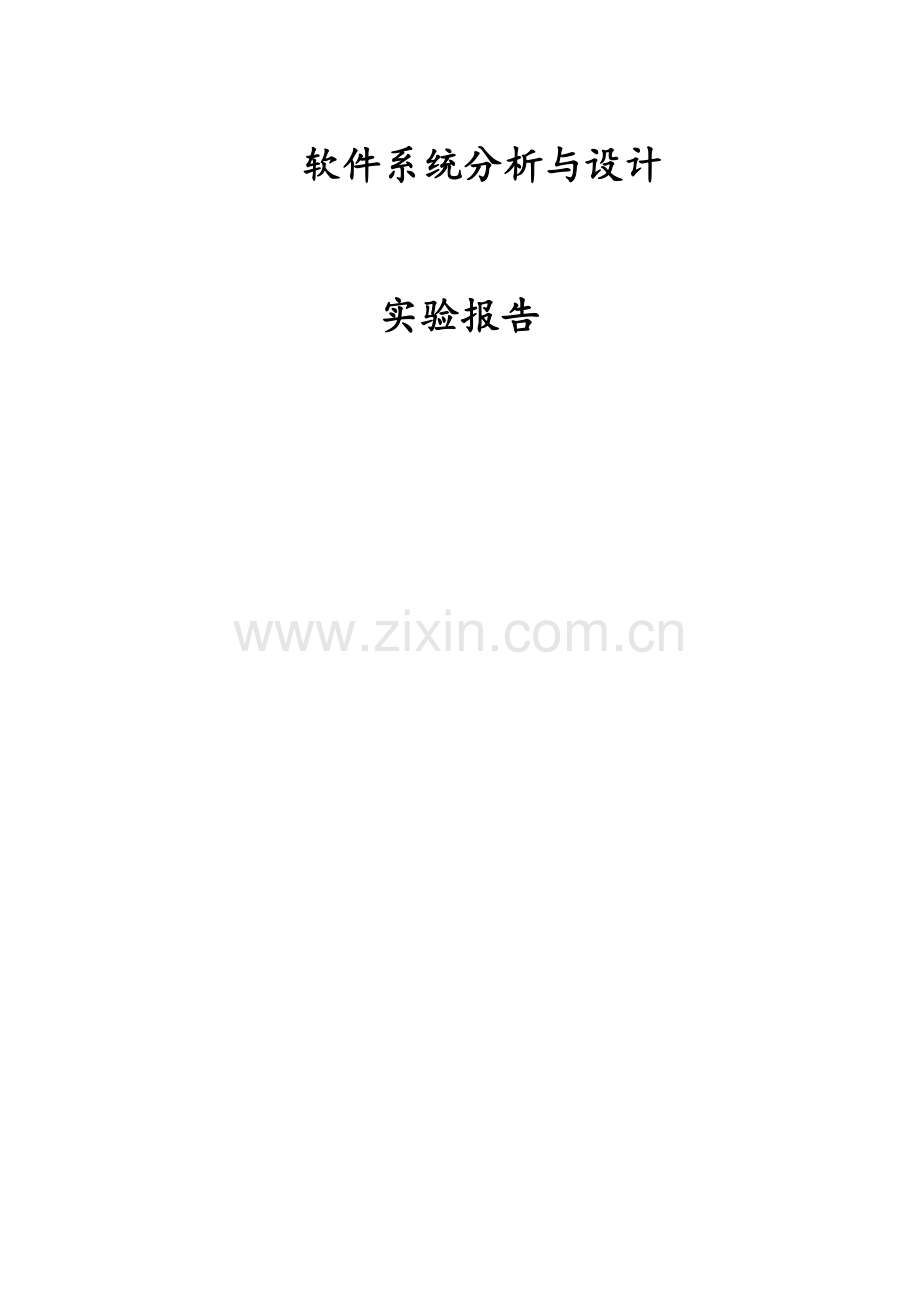

图书管理系统用例建模报告(用例图、类图、时序图).doc

软件系统分析与设计
实验报告

学 院：计算机科学与技术学院
专 业：软件工程
学 号：*********
姓 名：***
实验名称：图书管理系统用例建模
时 间：

一、 实验内容与要求
本实验要求学生对学校的图书馆管理系统进行需求分析，对系统功能进行用例建模，画出用例图，类图以及相应的时序图。在使用UML对系统建模时，学会使用UML建模工具，
熟悉工具中的功能。

二、用例分析

1、读者“ 借书还书系统” 用例图

1．1、 行为者：
主要行为者：读者。

1．2、 前置条件：
读者进入图书管理系统。

1．3、 事件流：
1.3.1、主要事件流：
1.3.1.1：读者检索所需图书信息，并查看；
1.3.1.2：读者检索到所需图书，登录系统，开始借书；
1.3.1.3：系统查询图书信息，图书数目是否可借；
1.3.1.3.1：图书显示可借，借书成功；
1.3.1.3.2：图书显示不可借，借书失败；
1.3.1.4：进入续借图书界面，续借图书；
1.3.1.5：系统查看预约记录，
1.3.1.5.1：没有冲突，续借成功；
1.3.1.5.2：有冲突，续借失败；1.3.3.1：
1.3.1.6：读者归还图书；
1.3.1.6.1：归还时间没有逾期，归还成功；
1.3.1.5.2：归还时间逾期，逾期处罚，归还成功；

1.3.2、备选事件流：
1.3.2.1：图书检索信息失败，未检索到图书，重新输入信息检索；
1.3.2.2：未曾检索到用户检索的图书，系统显示相关联的信息的图书；
1.3.2.3：用户名或密码输入错误，登录系统失败，重新输入用户名或密码登录；
1.3.2.4：系统显示图书不可借后，进入图书预约界面，输入信息预约图书；

1.3.3、异常事件流：
1.3.3.1：读者登录系统失败，未曾注册用户；
1.3.3.1.1：返回系统注册用户后，重新登录。

1．4、 后置条件：退出系统。
1．5、
1．6、 扩展点：无。
2、“图书信息管理系统”用例图

2．1、行为者：
主要行为者：管理员；

2．2、前置条件：管理员打开图书信息管理系统；

2．3、事件流：
2.3.1：主要事件流：
2.3.1.1：图书管理员输入管理员登录信息，登录系统；
2.3.1.2：进入图书信息管理界面，查看已有图书信息，是否有需要购入图书；
2.3.1.2.1：录入新购进图书信息，并确认；
2.3.1.3：进入读者信息管理界面，管理已有用户信息；
2.3.1.4：进入信息通知界面，查看已有用户图书借阅、预约情况；
2.3.1.4.1：查看读者所预约图书，自动查询图书信息，确认是否已有可借图书，有则通知读者；
2.3.1.4.2：查询读者已借图书信息，根据已借时间及归还时间分类；
2.3.1.4.2.1：所借图书即将逾期，启动系统提醒功能；
2.3.1.4.2.2：所借图书已经逾期，启动逾期及处罚通知功能；

2.3.2：备选事件流：
2.3.2.1：管理员用户名或登录名错误，重新登录；
2.3.2.2：需要购进新图书，存储信息，通知相关人员；
2.3.2.3：读者预约图书没有可借图书，不予通知；
2.3.2.4：预约通知提醒后，删除该预约记录；
2.3.2.5：读者所借图书距离归还时间仍很久，无需通知；

2.3.3：异常事件流：
2.3.3.1：登录失败超过一定次数后，系统冻结该用户名，一段时间后可以重用；

2．4、后置条件：退出系统；

2．5、扩展点：无。

三、“图书管理系统”类图及关系

1、 阅读者信息类：
1.1、类名：阅读者信息<<父类>>；
1.2、属性名：
1.2.1、private： ID<<阅读者证件号>> 类型：String；
1.3、方法：未定。

2、 读者类：
2.1、类名：读者<<子类>>；
2.2、属性名：
1.2.1、private：ID<<阅读者证件号>> 类型：String；
2.3、方法：未定。

3、 管理员类：
3.1、类名：管理员<<子类>>
3.2、属性名：
1.2.1、private： ID<<阅读者证件号>> 类型：String；
3.3、方法：未定。

4、 Book类：
4.1、类名：book
4.2、属性名：
4.2.1、private： 书号<<图书编号>> 类型：String；
4.2.2、private： 书名<<图书名>> 类型：String；
4.2.3、private： 出版号<<图书出版编号>> 类型：String；
4.2.4、private： 出版社名<<图书出版社名>> 类型：String；
4.2.5、private： 作者<<图书作者姓名>> 类型：String；
4.3、方法：未定。

5、 Copy_book类：
5.1、类名：copy_book；
5.2、属性名：
5.2.1、private： 书号<<图书编号>> 类型：String；
5.2.2、private： 书名<<图书名>> 类型：String；
5.2.3、private： 出版号<<图书出版编号>> 类型：String；
5.2.4、private： 出版社名<<图书出版社名>> 类型：String；
5.2.5、private： 作者<<图书作者姓名>> 类型：String；
5.2.6、private：count<<图书数量>> 类型：String；
5.3、方法：未定。

6、 借还书记录类<<关联类>>：
6.1、类名：借还书记录；
6.2、属性名：
6.2.1、private： 书号<<图书编号>> 类型：String；
6.2.2、private： 书名<<图书名>> 类型：String；
6.2.3、private：读者姓名<<>> 类型：String；
6.2.4、private： 出版社名<<图书出版社名>> 类型：String；
6.2.5、private： 作者<<图书作者姓名>> 类型：String；
6.2.6、private：borrowdate<<所借图书日期>> 类型：Date；
6.2.7、private：due_Date<<图书应还日期>> 类型：Date；
6.2.8、private：real_Date<<图书实还日期>> 类型：Date；
6.3、方法：
6.3.1、private：getDate（） 返回值：Date；
6.3.2、private：isOverDate（） 返回值：bool；
6.3.3、private：opname（） 返回值：void；

7、 预约类：
7.1、类名：Reservation；
7.2、属性：
7.2.1：private：书名<<预约书名>> 类型：String；
7.2.2：private：作者<<图书作者>> 类型：String；
7.2.4：private：读者ID<<预约者ID>> 类型：String；
7.2.4：private：预约时间<<预约时间>> 类型：Date；
7.3、方法：未定。
四、图书管理系统时序图及分析
1）、时序图内容
时序图是显示对象之间交互的图，这些对象是按时间顺序排列的。该图书馆管理系统主要含有以下几个重要的时序图，其他对象的时序图和这些类似。
1、 借书时序图；
2、 还书时序图；
3、 预约时序图。
2）、时序图分析
1、借书时序图

【借书时序图说明】
1、 login（）：读者将需借书目交给管理员，管理员登陆系统。
2、 show_reader()：显示读者的信息的函数。
3、 check（）：验证读者是否有借书的权利。
4、 borrow（）：读者借书函数。
5、 getreader（）：获取读者信息的函数。
6、 check（）：检验读者是否符合借书条件函数。
7、 getbookinf（）：获取书目信息函数。
8、 check（）：检查书籍是否被预约的函数。
9、 isBorrow()：返回未被预约函数。
10、 builtinf()：建立借阅信息函数。
11、 isBorrow()：返回借阅信息函数。
12、 isBorrow():返回借阅成功函数。
13、 isBorrow：借阅成功，将书交给读者。

借书时，读者先将书拿予管理员，管理员对书籍和读者进行检验，若书籍和读者都符合借书条件，则借书成功。

2、还书时序图

【还书时序图说明】
1、 login（）：读者将书籍交给管理员，管理员登录系统。
2、 getbookinf（）：管理员扫描条形码，获取书籍信息函数。
3、 getborrowinf（）：获取借阅信息函数。
4、 getborrowDate（）：获取借阅时间函数。
5、 getnowDate（）：获取现在时间函数。
6、 isOverDate():是否超出借阅时间函数。
7、 work（）：处理函数，处理时间差。
8、 return：消息返回。

还书时，读者先将书交给管理员，由管理员扫描书籍，若书籍没有过期等违规现象，还书成功。

3、预约时序图

【预约图书时序图说明】
1、 login（）：登录系统。
2、 getbookinf（）：获取图书信息函数。
3、 check（）：检查是否有图书可借函数。
4、 reservation（）：确定预约图书函数。
5、 getboook（）：获取预约图书信息函数。
6、 built（）：建立预约信息函数。
7、 return：消息返回。
读者在借书时，发现自己所需要借的书目无法借阅，进入预约界面，建立预约记录。
