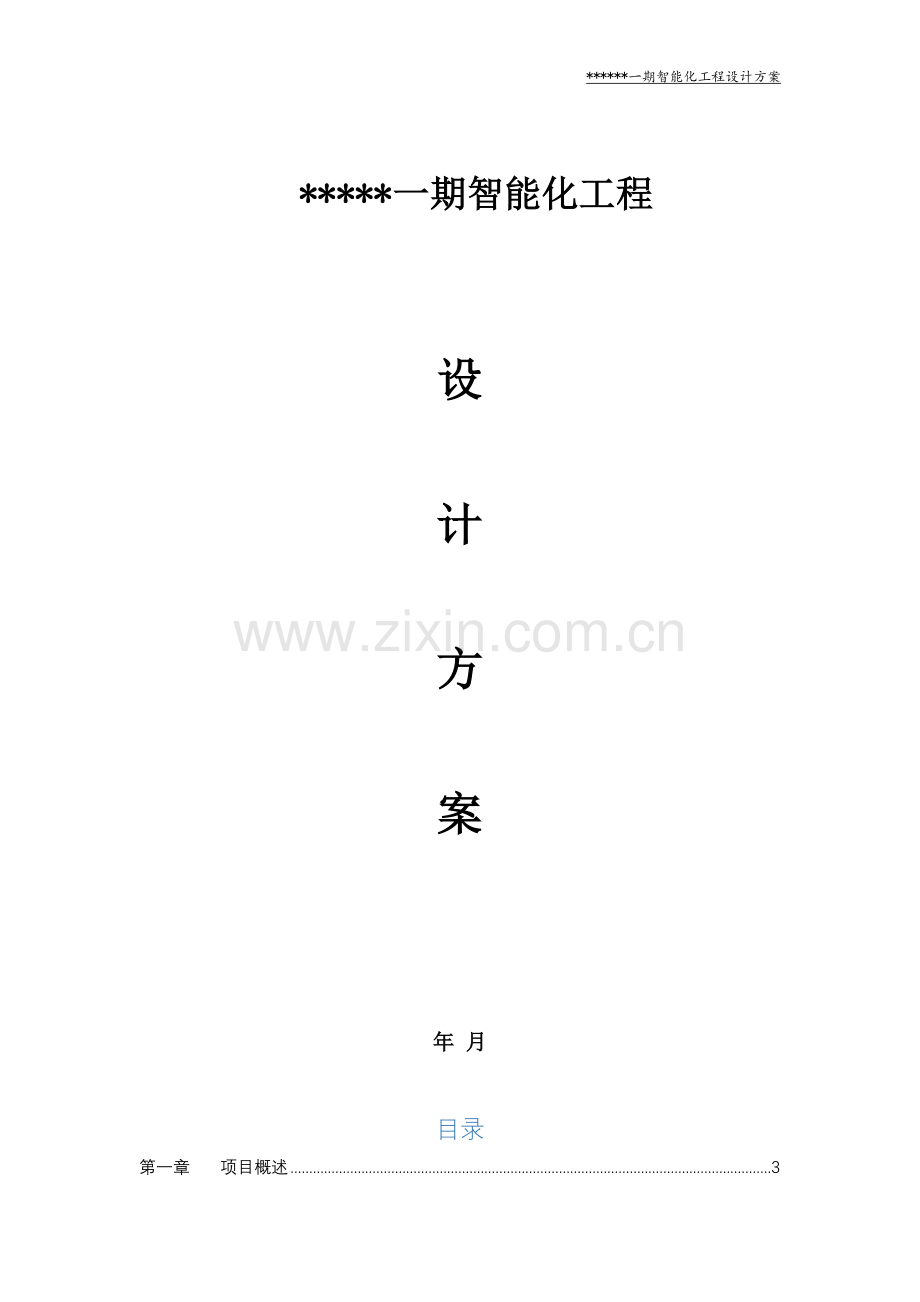

******一期智能化工程设计方案

*****一期智能化工程

设

计

方

案

年 月

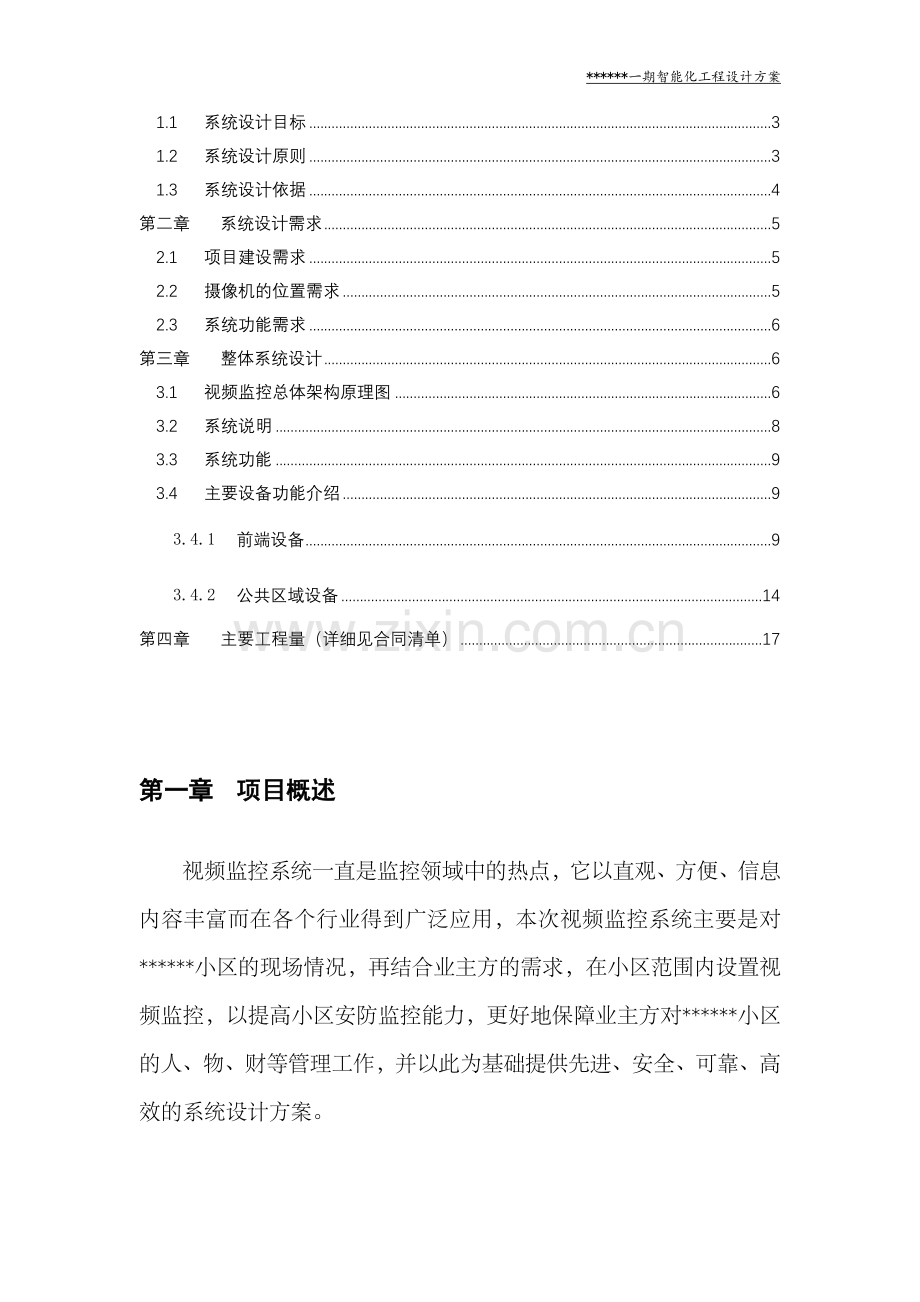

目录
第一章 项目概述 3
1.1 系统设计目标 3
1.2 系统设计原则 3
1.3 系统设计依据 4
第二章 系统设计需求 5
2.1 项目建设需求 5
2.2 摄像机的位置需求 5
2.3 系统功能需求 6
第三章 整体系统设计 6
3.1 视频监控总体架构原理图 6
3.2 系统说明 8
3.3 系统功能 9
3.4 主要设备功能介绍 9
3.4.1 前端设备 9
3.4.2 公共区域设备 14
第四章 主要工程量（详细见合同清单） 17

第一章 项目概述
视频监控系统一直是监控领域中的热点，它以直观、方便、信息内容丰富而在各个行业得到广泛应用，本次视频监控系统主要是对******小区的现场情况，再结合业主方的需求，在小区范围内设置视频监控，以提高小区安防监控能力，更好地保障业主方对******小区的人、物、财等管理工作，并以此为基础提供先进、安全、可靠、高效的系统设计方案。
1.1 系统设计目标
本视频监控系统的设计，以架构合理、安全可靠、产品主流、高性价比、低维护量作为出发点，并以此为基础提供先进、安全、可靠、高效的系统解决方案。
1.2 系统设计原则
在方案设计及建设过程中要充分考虑现场的特殊要求，系统方案设计时紧密结合业主方对******小区的实际使用需要，把握当前技术发展的现状和方向。为此，我们在设计中始终遵循以下几项总体原则：
1、规范性：严格按省公安厅发的《广东省社会治安视频监控系统数据传输技术规范》进行设计。
2、先进实用: 在本系统的设计中，首先要考虑的是实用性和易于操作，易于管理和维护，易于用户掌握和学习使用。采用技术成熟的数字监控技术和设备及通信技术，同时要考虑对现有设备和资源的充分利用，保护原有的投资。
3、网络化、智能化、模块化、多媒体化：使本监控系统适应未来技术发展要求，使得系统在线维护、升级简单、方便。
上述系统设计的原则将自始自终贯穿整个系统的设计和实现。
1.3 系统设计依据
《安全防范工程程序与要求》 （GA/T75-94）
《安全防范系统验收规则》 （GA308-2001）
《安全防范系统通用图形符号》 （GA/T74-2000）
《民用闭路电视监控系统工程技术规范》 (GB50198-94)
《防盗报警中心控制台》 （GB/TI6572-1996）
《视频安防系统技术要求》 （GB/T367-2001）
《智能建筑设计标准》 （GB/T 50314－2000）
《通信系统机房设计》 （GBKJ-90）
《系统接地的型式及安全技术要求》 （GB14050-93）
《彩色电视图像质量主观评价方法》 （GB50198-94）
《防盗报警中心控制台》 （GB/T16572-1996）
第二章 系统设计需求
2.1 项目建设需求
******建筑面积17万平米，容积率2.11，绿化率超过60%。共计13栋高层、小高层。本次视频监控系统设计了127个监控点，覆盖******小区重要路段，实现7*24小时全天候监控，结合******的定位，本次监控系统安装高标准建设，力争建设成为**市领先的监控系统，设备选型全部采用国内领先的设备，传输部分采用75-5视频线和光纤传输，监控系统设置监控中心，图像集中存储在监控中心，视频管理客户端对监控中心的图像进行管理和实时观看。
2.2 摄像机的位置需求
根据******业主对小区内重要路段和位置的监控要求，结合现场实际情况进行摄像机定位配置。
序号
单项工程
设备型号
单位
数量
安装位置
1
彩色半球摄像机
/DH-CA-DB480CP
台
26
电梯
2
彩色半球摄像机
/DH-CA-D480CP
台
14
室内
3
红外一体化摄像机
/DH-CA-FW480DP
台
13
防火门
4
30米红外一体化枪机
/DH-CA-FW480DP
台
8
地下室
5
50米红外一体化枪机
/DH-CA-FW480JP
台
10
地下室
6
100米红外一体化枪机
/DH-CA-FW480EP
台
19
地下室
7
30米红外一体化枪机
/DH-CA-FW480DP
台
19
商铺
8
30米红外一体化枪机
/DH-CA-FW480DP
台
5
室外
9
50米红外一体化枪机
/DH-CA-FW480JP
台
8
室外
10
红外一体化摄像机
/DH-SD6923-GA
台
5
室外

2.3 系统功能需求
本视频监控方案根据**市******智能化工程招标文件要求进行深化设计。同时，本设计方案充分考虑了今后监控系统扩容需求，所有技术规范、接口标准及通信协议符合监控系统国家标准等有关规定，能够保障院方对其功能的的要求。
第三章 整体系统设计
3.1 视频监控总体架构原理图

（图一.视频监控总体架构原理图）
整个监控系统主要由前端摄像机部分、传输部分和监控中心等几部分组成。
1、前端设备：采用红外型摄像机，主要实现视频信号采集。
2、传输部分：所有前端信号通过75-5视频线和光纤分别接入到DVR视频录像机中。
3、监控管理端：监控管理端主要实现对来自前端的视频流进行实时显示、存储和回放，并提供系统管理功能。
4、视频显示：实现对前端摄像机图像的集中显示，供人随时查看监控。
3.2 系统说明
1、前端摄像设备
主要实现视频信号采集，设计时充分考虑了现有需求，要求监控摄像镜机可以看清人脸及其动作等。本次设计共有127个监控点，采用红外模拟球型摄像机、枪支型摄像机和球机。
2、传输方式
所有摄像头通过75欧姆视频线和光纤接入到网络视频录像机中，历史图像使用DVR压缩后进行保存，保证数据存储质量和回放效果。
3、图像显示
采用22寸和42寸液晶监视器组成的电视墙显示图像,安装方式为墙面安装式。
4、监控管理终端
监控管理终端设置在安防监控中心，配置一台管理电脑做视频监控管理计算机，对监控视频、录像机进行管理。具备灵活的切换图像和控制图像的功能，可轮流切换显示各路摄像机画面，也可同时显示多路画面。
5、前端供电、接地与防雷设计
采取就近接电方式供电，为保证整个系统的稳定性，在枪机前加装DC12V　2A变压器，球机前加装AC24V 2A变压器，在楼栋弱电机柜边安装16位配电箱，从楼栋强电配电箱引电；室外机柜从机房引电。接地采用BV16接地线接至就近建筑接地体。室外摄像机均做防雷处理，在枪机及球形摄像机前分别安装二合一防雷器、三合一防雷器。
3.3 系统功能
1、历史图像的检索和回放功能；在视频监控客户端上，可以对回放进行正常播放、快速播放、慢速播放、逐帧播放、暂停抓拍、录像下载等操作。可以控制图像的缩放显示，分屏显示和全屏显示。
2、用户管理功能；支持多级用户管理，每个用户有用户名和密码，通过MD5加密的方式到服务器上进行验证，保证可靠性整个系统有一或多个系统管理员，对全网的用户有配置权限，可选的对设备有操作权限。
3、监控图像实时画面传输到液晶显示上，便于工作人员观察园区实时情况。
3.4 主要设备功能介绍
3.4.1 前端设备
1、彩色半球摄像机DH-CA-DB480CP
参数分类
参数
参数值
摄
像
机
传感器类型
1/3" SONY Super HAD CCDⅡ
信号系统
PAL
传感器有效像素
976(H)×582(V)
水平解析度
700TVL
最低照度
彩色:0.001Lux@(F1.2,AGC ON),黑白:0.0001Lux@(F1.2,AGC ON);彩色:0.0014Lux@(F1.4,AGC ON),黑白:0.00014Lux@(F1.4,AGC ON)
电子快门
自动:1/50s~1/100,000s;手动:1/50s,1/120s,1/250s,1/500s,1/1000s,1/2000s,1/4000s,1/10,000s
同步模式
内同步
增益控制
自动
白平衡
自动白平衡/抑制色滚/手动/单按锁定/单按/用户1/用户2
背光补偿
支持
日夜转换
自动彩转黑
降噪
减噪模式/Y等级/C等级
宽动态
数字宽动态
镜头参数
镜头焦距
2.8mm/3.6mm/6mm/8mm/12mm镜头可选
镜头接口
M12
视频参数
视频输出
1Vp-p Composite Output(75欧姆/BNC)
功能
OSD菜单
支持
隐私屏蔽
支持
动态检测
支持
支持语言
中文/英文/日文等8国语言
常规参数
供电
DC 12V±10%
功耗
1.5W Max
工作温度
-30℃～+60℃
工作湿度
<95%(无凝结)
防护等级
IP66
防暴等级
IK10
尺寸
Φ110mm×54mm
重量
250g
安装方式
吸顶装、壁装

2、彩色半球摄像机DH-CA-D480CP
参数分类
参数
参数值
摄像机
传感器类型
1/3英寸SONY SUPER HAD CCD II
信号系统
PAL
传感器有效像素
976(H)×582(V)
水平解析度
700TVL
最低照度
0.001Lux @(F1.2，AGC ON)
电子快门
自动:1/50s~1/100，000s，手动:1/50s,1/120s,1/250s,1/500s,1/1000s,1/2000s,1/4000s,1/10,000s
同步模式
内同步
增益控制
自动;手动
白平衡
自自动白平衡/抑制色滚/手动/单按锁定/单按/用户1/用户2
背光补偿
支持
日夜转换
自动彩转黑
降噪
2D降噪
信噪比
＞65dB
镜头参数
镜头焦距
2.8mm、3.6mm、6mm、8mm、12mm
镜头光圈
F1.2
视频参数
视频输出
1Vp-p Composite Output(75欧姆/BNC)
功能
图像镜像
支持
OSD菜单
支持
隐私屏蔽
区域选择;色彩;透明度;马赛克
动态检测
检测灵敏度;块状显示;监视区域;区域选择
支持语言
中文;英文;日文等8国语言
常规参数
供电
DC12V±10%
功耗
3W MAX
工作温度
-30℃～+60℃
尺寸
φ108.2mm×86.3mm
重量
300g
安装方式
吸顶

3、红外一体化枪机DH-CA-FW480DP
参数分类
参数
参数值
摄
像
机
传感器类型
IR1:1/3英寸 SONY EXview HAD CCD
ⅡIR1E:1/3英寸 SONY Super HAD CCDⅡ
信号系统
PAL
传感器有效像素
976（H）×582（V）
水平解析度
700TVL
最低照度
IR1:0.001Lux @ (F1.2,AGC ON),0 Lux with IR;IR1E:0.02Lux @ (F1.2,AGC ON),0 Lux with IR
电子快门
1/50s~1/100,000s
最大红外距离
50m
同步模式
内同步
增益控制
自动
白平衡
自动
背光补偿
支持
日夜转换
自动彩转黑
降噪
2D降噪
信噪比
＞65dB
镜头参数
镜头焦距
IR1/IR1E:2.8mm/3.6mm/6mm/8mm/12mm镜头可选
视频参数
视频输出
1Vp-p Composite Output(75欧姆/BNC)
功能
红外灯控制
先进的无光敏控制方案
智能红外
支持Smart IR
常规参数
供电
DC12V±10%
功耗
5.5W MAX
工作温度
-30℃～+60℃
工作湿度
＜ 95%
防护等级
IP66
尺寸
200.2×89.1×80.4(mm)
重量
450g
安装方式
壁装

４、红外一体化枪机DH-CA-FW480JP
参数分类
参数
参数值
摄像机
传感器类型
IR3:1/3" SONY EXview HAD CCDⅡ;
IR3E:1/3" SONY Super HAD CCDⅡ
信号系统
PAL
传感器有效像素
976（H）×582（V）
水平解析度
700TVL
最低照度
IR3:0.001Lux @ (F1.2,AGC ON),0 Lux with IR;IR3E:0.02Lux @ (F1.2,AGC ON),0 Lux with IR
电子快门
1/50s~1/100,000s
最大红外距离
50m
同步模式
内同步
增益控制
自动
白平衡
自动
背光补偿
支持
日夜转换
自动彩转黑
降噪
2D降噪
信噪比
＞65dB
镜头参数
镜头焦距
3.6mm/6mm/8mm/12mmm/16mm镜头可选
视频参数
视频输出
1Vp-p Composite Output(75欧姆/BNC)
功能
红外灯控制
先进的无光敏控制方案
智能红外
支持Smart IR
常规参数
供电
DC12V±10%
功耗
6W MAX
工作温度
-30℃～+60℃
工作湿度
＜ 95%
防护等级
IP66
尺寸
200.2×89.1×80.4（mm）
重量
450g
安装方式
壁装

５、红外一体化枪机H-CA-FW480EP-IRVA
技术参数
参数/型号
DH-CA-FW480EP
图像传感器
1/3" SONY EXview HAD CCDⅡ
视频制式
PAL
有效像素
976（H）×582（V）
分辨率
700TVL
最低照度
彩色：0.02Lux/F1.2（0Lux红外灯启动）
电子快门
自动:1/50s~1/100，000s，
手动:1/50s,1/120s,1/250s,1/500,1/1000s,1/2000s,
1/4000s,1/10,000s
镜头类型
IRV5：标配4-9mm变焦同步镜头
IRVA：标配8-20mm变焦同步镜头
日夜转换模式
自动彩转黑
视频输出
1Vp-p Composite Output（75欧姆/BNC）
信噪比
大于60dB（AGC OFF）
红外线照射距离
-IRV5: 5~50m
- IRVA: 50~100m
OSD菜单控制
支持
菜单控制
镜头类型
手动/自动
快门/自动增益控制
自动/手动
白平衡
自动白平衡/抑制色滚/手动/单按锁定/单按/用户1/用户2
逆光补偿
关/逆光补偿/高亮度补偿
图像调整
镜像/亮度/对比度/锐度/色调/增益
数字宽动态（ATR）
关/开
动域检测
检测灵敏度/块状显示/监视区域/区域选择
隐私区域屏蔽
区域选择/色彩/透明度/马赛克
日夜模式
自动/外部触发/黑白/彩色
减噪
减噪模式/Y等级/C等级
同步模式
内同步
摄像机标志码
字符设定/位置调整
语言
中文/英文/日文等8国语言
通讯接口
RS-485
防水等级
IP66
工作温度
-30°C~+60°C
电源
DC12V±10%
功耗
8W Max
尺寸（mm）
329.9×98.5×100.6
重量
1100g
6、红外一体化球型摄像机DH-SD6923-GA
基本参数

型号
DH-SD6923C-GA
通讯接口
模拟视频输出:1.0Vpp/75Ω,NTSC或PAL,BNC接口
镜头性能
约440,000像素(752*582)/焦距:3.9～89.78mm
录像管理
旋转范围:水平:0° ～360°连续旋转 垂直:-2°
～90°自动翻转180°后连续监视; 旋转速度:
键控:水平0.1°～80°/秒;垂直0.1°～60°/秒
预置点:水平120°/秒 垂直100°/秒
视频参数
视频制式:PAL/NTSC;
主要参数
日夜模式:滤光片彩转黑/光学倍率:23倍/光圈值:F1.6～F3.7/视场角:50.66°～2.46°/红外灯距离:60米/预置点:255个(1-255)/自动巡航:8条,每条可添加32个预置点/自动巡迹:5条,每条可存储400条指令/自动线扫:5条
电源电压
AC 24V/2.2A（±20%）
产品功率
13W /23W（红外灯开启）
外形尺寸
179.0×291.7mm
重量
5kg

3.4.2 公共区域设备
1、16路硬盘录像机DH-DVR1604HG-XT
参数分类
参数
参数值
系统参数
主处理器
工业级嵌入式微处理器
操作系统
嵌入式Linux操作系统
音频参数
音频输入
16路
音频输出
1路
音频压缩标准
G.711A、G.711U、PCM
语音对讲
独立语音对讲接口
音频采样率
8KHz，16Bit
音频码率
64Kbps
图像
图像压缩标准
H.264
监视分辨率
实时监视PAL制，960H（960×576）
视频参数
视频输入
16路BNC接口（电平：1.0Vp-p，阻抗：75Ω）
网络视频输入
默认为16通道，禁用1路模拟通道可以增加1路IP通道，最大支持32个IP通道
视频输出
1路VGA输出，2路HDMI异源输出，1路TV输出，1路SPOU OUT输出
环通输出
无
矩阵输出
HDMI2接口，支持多画面视频输出
视频帧率
PAL:1~25帧/秒
视频码流
32Kbps-3072Kbps，默认为1Mbps
图像分辨率
960H/D1/2CIF/CIF/QCIF实时；支持双码流
报警参数
报警输入
16路
报警输出
6路
硬盘
硬盘个数
支持16个SATA接口，支持eSATA接口
硬盘管理
单个最大支持4T容量硬盘
功能
录像模式
自动录像、手动录像、动态检测录像、报警录像
多路回放
支持1/4/8/16路同步回放
区域覆盖
支持
动态检测
支持
备份方式
支持硬盘、刻录机、U盘存储和备份
接口
USB接口
4个USB（前二后二）
网络接口
2个 RJ45接口，1000M以太网接口
RS485接口
2个标准485接口，一个半双工，一个全双工
RS232接口
1个标准的232接口
常规参数
供电
220V±10% 50Hz±2% / 110V±10% 60Hz±2%
功耗
25W～40W（不含硬盘）
工作温度
-10℃～+55℃
工作湿度
10%～90%
尺 寸
3U机箱：448mm（宽）×490mm（深）×133.2mm（高）
重 量
10.5kg～11.5kg（不含硬盘）
安装方式
机架安装，台式安装
2、22”监视器TCL /KH22
主要规格
产品类型液晶监视器
色彩类型彩色
屏幕尺寸22英寸
屏幕比例16:9（宽屏）
最大分辨率1920x1080
屏幕类型LED
显示参数
点距0.2480mm×0.2480mm，亮度350ni，对比度1000:
响应时间5m,可视面积476.6×268.1mm
可视角度170°/160°,显示色彩16.7M
I/O接口
视频输入CVBS（BNC）×4（2进2出）,VGA×1,DVI×1,HDMI×1
S-Video×1,YPbPr×1,视频输出CVBS（BNC）×2
音频输入Audio（RCA）×2,其它接口RJ45，RS232
其他参数
操作方式面板按键，红外遥控,平均无故障时间≥50000小时
电源参数
电源电压AC 100-240V,电源功率30W
外观参数
外壳材质工程塑胶外壳
产品尺寸524×335×75mm（不含底座）
产品重量约4.6Kg（净重，不含底座）
安装方式机柜、壁挂、底座（均选配）
安装孔位100×100mm

3、44”监视器TCL-VA42-L11
主要规格
产品类型液晶监视器
色彩类型彩色
屏幕尺寸42英寸
屏幕比例16:9（宽屏）
最大分辨率1080P(1920x1080)
屏幕类型LED

显示参数
亮度360cd/m2,对比度1400:1,响应时间8ms
可视角度178°(H)/178°(V),显示色彩16.7M

I/O接口
视频输入CVBS(BNC)×4,VGA×1,DVI×1,HDMI×1,S-video×1
YPbPr×1,视频输出CVBS(BNC)×1,音频输入RCA×1
PC AUDIO-IN×1,音频输出RCA×1,其它接口RS232

其他参数
控制方式I2C,操作方式面板按键，红外遥控,平均无故障时间50000小时

电源参数
电源电压AC 100-240V,电源功率220W

外观参数
外壳材质金属外壳,产品尺寸1008.6×601.7×61.9 mm
产品重量约21Kg（净重，不含底座）,安装方式机柜，壁挂，底座（均选配）
安装孔位400mm×400mm

第四章 主要工程量（详细见合同清单）
序号
单项工程
设备型号
单位
工程量
1
电梯彩色半球摄像机
/DH-CA-DB480CP
台
26
2
室内彩色半球摄像机
/DH-CA-D480CP
台
14
3
红外一体化摄像机（防火门）
/DH-CA-FW480DP
台
13
4
地下室30米红外一体化枪机
/DH-CA-FW480DP
台
8
5
地下室50米红外一体化枪机
/DH-CA-FW480JP
台
10
6
地下室100米红外一体化枪机
/DH-CA-FW480EP
台
19
7
商铺30米红外一体化枪机
/DH-CA-FW480DP
台
19
8
室外30米红外一体化枪机
/DH-CA-FW480DP
台
5
9
室外50米红外一体化枪机
/DH-CA-FW480JP
台
8
10
室外红外一体化摄像机
/DH-SD6923-GA
台
5
11
16路硬盘录像机
/DH-DVR1604HG-XT
台
8
12
硬盘
SV3000VX000
台
27
13
24路网络交换机
TP-LINK 24D
台
1
14
22”监视器
TCL KH22
台
8
15
44”液晶监视器
TCL VA42-L11
台
1
16
中型矩阵
汇生通128-16
台
1
17
主控操作键盘
汇生通/三维
台
1
18
电视墙
定制
套
1
其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。
二．培训的及要求培训目的
安全生产目标责任书
为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：
一、目标值：
1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。
2、现金安全保管，不发生盗窃事故。
3、每月足额提取安全生产费用，保障安全生产投入资金的到位。
4、安全培训合格率为100%。
二、本单位安全工作上必须做到以下内容：
1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。
2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。
3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。
4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。
5、在公司及政府的安全检查中杜绝各类违章现象。
6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。
7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。
8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；
9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。
10、必须按规定对单位员工进行培训和新员工上岗教育；
11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。
三、 安全奖惩：
1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。
2、每月接受主管领导指派人员对安全生产责任状的落
