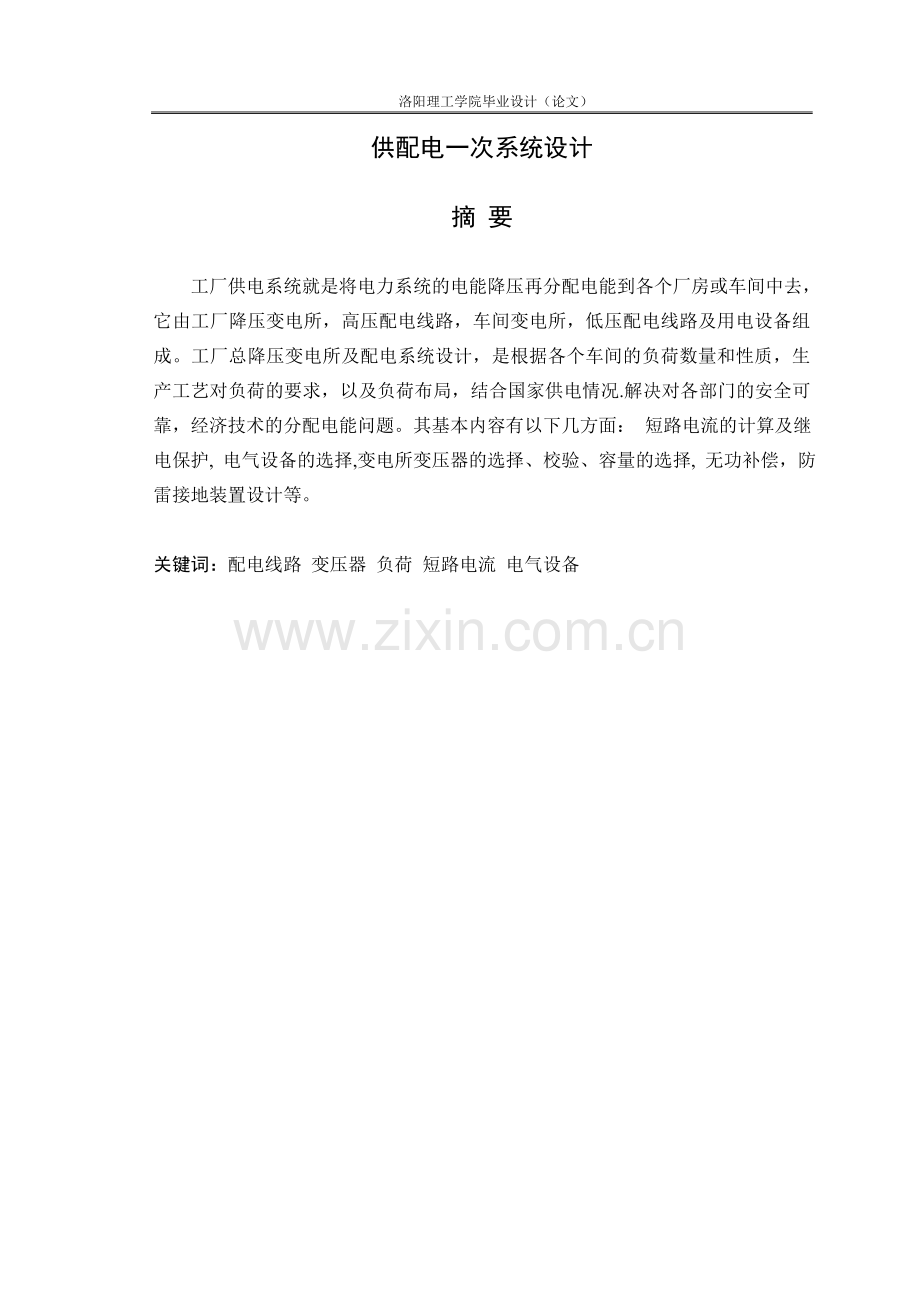

1、洛阳理工学院毕业设计(论文)供配电一次系统设计摘 要工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去,它由工厂降压变电所,高压配电线路,车间变电所,低压配电线路及用电设备组成。工厂总降压变电所及配电系统设计,是根据各个车间的负荷数量和性质,生产工艺对负荷的要求,以及负荷布局,结合国家供电情况.解决对各部门的安全可靠,经济技术的分配电能问题。其基本内容有以下几方面: 短路电流的计算及继电保护, 电气设备的选择,变电所变压器的选择、校验、容量的选择, 无功补偿,防雷接地装置设计等。关键词:配电线路 变压器 负荷 短路电流 电气设备 The Design of Primary Sy

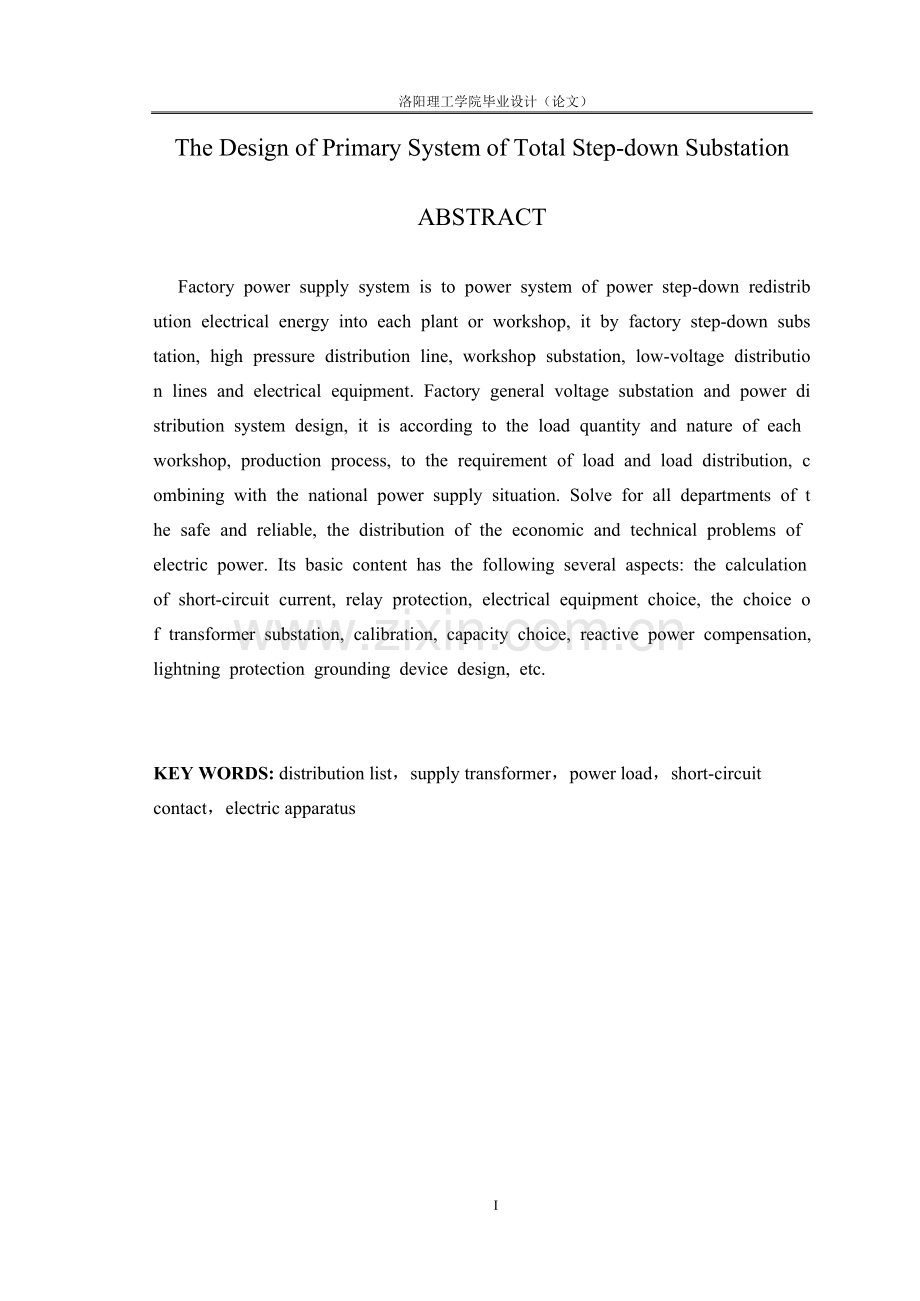

2、stem of Total Step-down SubstationABSTRACTFactory power supply system is to power system of power step-down redistribution electrical energy into each plant or workshop, it by factory step-down substation, high pressure distribution line, workshop substation, low-voltage distribution lines and elect
3、rical equipment. Factory general voltage substation and power distribution system design, it is according to the load quantity and nature of each workshop, production process, to the requirement of load and load distribution, combining with the national power supply situation. Solve for all departme
4、nts of the safe and reliable, the distribution of the economic and technical problems of electric power. Its basic content has the following several aspects: the calculation of short-circuit current, relay protection, electrical equipment choice, the choice of transformer substation, calibration, ca
5、pacity choice, reactive power compensation, lightning protection grounding device design, etc.KEY WORDS: distribution list,supply transformer,power load,shortcircuit contact,electric apparatus8目录前言1第1章 负荷计算21.1 负荷概述21.1.1 负荷的概念21.1.2 电力负荷的等级21.2 用电设备组计算负荷的确定31.2.1 按需要系数法确定计算负荷31.2.2 车间负荷计算7第2章 变压器选择
6、102.1 变配电所选址102.2 车间变电所变压器选择112.2.1 变压器台数及容量选择112.2.2 计算电流152.3 无功补偿及工厂总降压变电所设计172.3.1 无功功率平衡及无功补偿182.3.2 并联电容器的选择计算182.3.3 工厂总降压变电所设计19第3章 变电所主接线设计213.1 电气主接线选择及运行方式213.1.1 主接线设计原则与要求213.1.2 电气主接线确定223.2 短路电流计算233.2.1 绘制计算电路243.2.2 最大短路电流计算243.2.3 最小短路电流计算26第4章 高压电网一次设备选择294.1 35kV架空线选择294.2 10kV电缆
7、选择304.2.1 假想时间的确定304.2.2 高压配电室至各车间电缆的选择校验304.3 母线选择334.3.1 母线选择334.3.2 母线选择344.4 电气设备选择校验344.4.1 选择原则354.4.2 电气设备和载流导体选择的一般条件354.4.3 侧断路器选择364.4.4 电流互感器的选择374.4.5 电压互感器的选择384.4.6 熔断器选择394.5 高压开关柜选择404.5.1 侧高压开关柜选择404.5.2 高压开关柜选择40第五章 防雷保护与接地装置的设计425.1 避雷设备425.2 接地装置42结论45谢 辞46参考文献47附录48外文资料翻译52前言众所周
8、知,电能是现代工业的主要能源和动力。电能既易于由其他形式的能量转换而来,又易于转换为其他形式的能量以供使用。电能的输送和分配既经济又便于控制、调节和测量,有利于生产的自动化,因此电能在现代工业生产及整个国民经济生活中应用极为广泛。而工厂供电主要是指电能的供应和分配。工厂供电设计的主要任务是从电力系统取得电源,经过合理的传输、变换,分配到工厂车间的每一个用电设备上。随着工业电气自动化技术的发展,工厂的用电量也迅速增长,对电能质量、供电可靠性以及技术经济指标等的要求也日益提高。供电设计是否完善,不仅影响到工厂的基本建设投资、运行费用和有色金属消耗量,而且也反映到工厂供电的可靠性和工厂安全生产上,它
9、与企业的经济效益、设备和人生安全等密切相关的。工厂工业负荷是电力系统的主要用户,工厂供电系统也是电力系统的一个组成部分,保证企业安全供电和经济运行,不仅关系到企业的利益,也关系到电力系统的安全和经济运行以及能源的合理利用。搞好工厂供电对于企业的发展、工业现代化的实现以及节能减排有重要意义,因此切实保证工厂的正常用电,必须使供电系统在电能的供应、分配和使用中能够安全、可靠、经济、稳定的运行。为此在供电的设计过程中既要考虑到技术因素,又要考虑到工厂的实际情况,在严格按照供电设计规程及在国家方针政策的引导下,最终确定好一个经济、安全、稳定、可靠的方案。本次设计从工厂供电的技术要求出发并结合工厂的实际
10、情况,在各种技术规程及供电协议的要求下设计了一个机械厂供电一次系统,本设计从多个方面介绍了工厂供电一次系统的设计及主要设备的选择、校验等。使读者能够清晰的了解该厂的供电一次部分设计。 第1章 负荷计算1.1 负荷概述1.1.1 负荷的概念负荷在电力系统中有以下几种含义:(1)电力负荷是指电力系统中一切用电设备所消耗的总功率,这称为电力系统的用电负荷。用电负荷加上电网的损耗功率,称为电力系统的供电负荷。供电负荷加上发电厂的厂用电,就是各发电厂应发的总功率,称为电力系统的发电负荷。(2)电力负荷有时又指用用电设备,包括异步电动机,同步电动机,整流设备,电热炉和照明设备等。如分为动力负荷,照明负荷,
11、三相负荷,单相负荷等。(3)电力负荷有时也指用电设备或用电单位所消耗的电流。如轻负荷,重负荷,空负荷,满负荷等。1.1.2 电力负荷的等级工厂的电力负荷,按GB50052-95规定,根据其对供电可靠性要求及中断供电造成的损失或影响程度,电力负荷分为三级。(1)一级负荷一级负荷为中断供电将造成人身伤亡者:或者中断供电将在政治、经济上造成重大损失者,如重大设备损害、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要的负荷。 (2)二
12、级负荷二级负荷若中断供电会造成较大的经济损失,如主要设备损坏,大量产品报废,重点企业大量减产等。二级负荷也应由两回路供电,也不应中断供电,或中断后能迅速恢复。(3)三级负荷三级负荷为一般电力负荷,对供电回路无特殊要求。1.2 用电设备组计算负荷的确定 计算负荷是用来按发热条件选择供电系统中各元件的负荷值。用电设备组计算负荷的确定,在工程中常用的有需要系数法和二项式法,而前者应用最为普遍1。当用电设备台数较多、各台设备容量相差不甚悬殊时、通常都采用需要系数法计算。当用电设备台数较少而容量又相差悬殊时,则宜于采用二项式法计算。本设计宜于采用需要系数法。1.2.1 按需要系数法确定计算负荷NO.1
13、变电所(1) 动力部分负荷计算:已知: 所以:NO.2 变电所(1)铸钢车间已知: 所以:(2) 砂库已知: 所以:NO.3 变电所(1)铆焊车间已知: 所以:(2) 1* 水泵房已知: 所以:NO.4 变电所(1)空压站已知: 所以:(2) 机修车间已知: 所以:(3) 锻造车间已知: 所以:(4) 木型车间已知: 所以:(5) 制材场已知: 所以:(6)终合楼已知: 所以:NO.5 变电所(1) 锅炉房 已知: 所以:(2) 2* 水泵房已知: 所以:(3) 仓库(1、2)已知: 所以:(4) 污水提升站已知: 所以: 各车间10kV高压负荷:(1) 电弧炉已知: 所以:(2) 工频炉已知
14、 所以(3) 空压机已知 所以1.2.2 车间负荷计算确定全厂计算负荷采用需要系数法。用这种方法计算时,先从用电端起逐级往电源方向计算,即首先按需要系数法求得各车间低压侧有功及无功计算负荷,加上本车间变电所的变压器有功及无功功率损耗,即得车间变电所高压侧计算负荷;其次是将全厂各车间高压侧负荷相加(如有高压用电设备,也加上高压用电计算负荷),再乘以同时系数。便得出工厂总降压变电所低压侧计算负荷;然后再考虑无功功率的影响和总降压变电所主变压器的功率损耗,其总和就是全厂计算负荷。1.NO.1变电所取同时系数: 2 .NO.2变电所取同时系数: 3 .NO.3变电所取同时系数:4 .NO.4变电所取同
15、时系数:5. NO.5变电所取同时系数:6.车间10kV高压负荷取同时系数:表1-1各车间变电所负荷数据表序号车间变电所设备容量1NO.1变电所2000720889.21144.12NO.2变电所1110429.3484.88647.623NO.3变电所1228342.9692.1772.394NO.4变电所985.85471.29495.30683.695NO.5变电所430.12278.59231.09361.966各车间10kV高压负荷36002839.51687.583303.1第2章 变压器选择2.1 变配电所选址变配电所的所址选择原则选择工厂变配电所的所址,应根据下列要求经技术与经
16、济比较后确定:(1)接近负荷中心。(2)进出线方便。(3)接近电源侧。(4)设备运输方便。(5)不应设在有剧烈震动或高温的场所。(6)不宜设在多尘或有腐蚀气体的场所,当无法远离时,不应设在污染源盛行风向的下风侧。(7)不应设在厕所浴池或其它经常积水场所的正下方,且不宜与上述场所相贴邻。(8)不应设在有爆炸危险的正上方或正下方,且不易设在有火灾危险环境的正上方或正下方,当与有爆炸或火灾危险环境的建筑物毗连时,应符合现行国家标准GB50058-92爆炸和火灾危险环境电力装置设计规范的规定。(9)不应设在地势低洼和可能积水的场所。(10)高压配电所应尽量与邻近车间变电所或有大量高压用电设备的厂房合建
17、在一起。GB50053-9410kV及以下变电所设计规范还规定:(1)装有可燃性电力变压器的车间内变电所,不应设在三四级耐火等级的建筑物内;当设在二级耐火等级的建筑物内时,建筑物应采取局部防火措施。(2)多层建筑中,装有可燃性油的电气设备的变配电所应设在底层靠外墙部位,且不应设在人员密集场所的正上方,正下方,贴邻和疏散出口的两旁。(3)高层主体建筑物内不宜设装有可燃性油的电气设备的变配电所。当受条件限制必须设置时,应在底层靠外墙部位,且不应设在人员密集的场所的正上方,正下方,贴邻和疏散出口的两旁,并采取相应的防火措施。(4)露天或半露天的变电所,不应设在下列场所:有腐蚀气体的场所;挑檐为燃烧体
18、或难燃烧和耐火等级为四级的建筑物旁;附近有棉粮及其它易燃易爆物品集中的露天堆放场;容易沉积粉尘,可燃纤维和灰尘,或导电尘埃且严重影响变压器安全运行的场所。2.2 车间变电所变压器选择主变压器台数应根据负荷特点和经济运行要求进行选择。当符合下列条件之一时,宜装设两台及以上变压器:1.有大量一级或二级负荷。2.季节性负荷变化较大,适于采用经济运行方式。3.集中负荷较大,例如大于其它情况下宜装设一台变压器。2.2.1 变压器台数及容量选择NO.1变电所变压器台数及容量选择(1) NO.1变电所的供电负荷统计 取同时系数 (2) NO.1变电所变压器选择。为保证供电可靠性,选用两台变压器(每台可供车间
19、总负荷的70%)。 选择变压器型号为,额定容量为,两台查表得变压器项参数:空载损耗 ;负载损耗 ;阻抗电压 ;空载电流 ;(3) 计算每台变压器的损耗(n=1) NO.2变电所变压器台数及容量选择(1) NO.2变电所的供电负荷统计取同时系数 (2) NO.2变电所变压器选择。为保证供电可靠性,选用两台变压器(每台可供车间总负荷的70%)。 选择变压器型号为 ,额定容量为,两台查表得变压器项参数:空载损耗;负载损耗;阻抗电压;空载电流;(3) 计算每台变压器的损耗(n=1)NO.3变电所变压器台数及容量选择(1) NO.3变电所的供电负荷统计取同时系数 (2) NO.3变电所变压器选择。为保证
20、供电可靠性,并降低成本,选用一台变压器。选择变压器型号为,额定容量为,一台查表得变压器项参数:空载损耗;负载损耗;阻抗电压;空载电流;(3) 计算每台变压器的损耗(n=1)NO.4变电所变压器台数及容量选择(1)NO.4变电所的供电负荷统计取同时系数 (2) NO.4变电所变压器选择。为保证供电可靠性,并降低成本,选用一台变压器。选择变压器型号为,额定容量为,一台查表得变压器项参数: 空载损耗; 负载损耗; 阻抗电压; 空载电流;(3) 计算每台变压器的损耗(n=1)NO.5变电所变压器台数及容量选择(1) NO.5变电所的供电负荷统计取同时系数 (2) NO.5变电所变压器选择。为保证供电可
21、靠性,并降低成本,选用一台变压器。选择变压器型号为,额定容量为,一台查表得变压器项参数: 空载损耗; 负载损耗; 阻抗电压; 空载电流;(3)计算每台变压器的损耗(n=1)表2-1 各变电所变压器台数及容量变电所名称变压器台数(台)容量NO.12800NO.22500NO.31800NO.41800NO.514002.2.2 计算电流1.NO.1变电所计其变压器的损耗: 所以:计算电流2.NO.2变电所计其变压器的损耗: 所以:计算电流 3.NO.3变电所计其变压器的损耗: 所以:计算电流4.NO.4变电所计其变压器的损耗: 所以:计算电流5.NO.5变电所计其变压器的损耗: 所以:计算电流表
22、2-2变电所计算电流名称NO.1变电所NO.2变电所NO.3变电所NO.4变电所NO.5变电所总计I30(A)37.2621.1149.9944.6223.68176.662.3 无功补偿及工厂总降压变电所设计2.3.1 无功功率平衡及无功补偿无功平衡是保证电力系统电压质量的基础。合理的无功补偿和有效的电压控制,不仅可保证电压质量,而且能提高电力系统运行的经济性、安全性和稳定性。无功负荷包括:电力用户的无功负荷(主要是大量的感应电动机),送电线路及各级变压器的无功损耗,以及发电厂自用无功负荷等。无功电源包括:发电机实际可调无功容量,线路充电功率,以及无功补偿设备中的容性无功容量等。无功补偿设备
23、包括:并联电容器,串联电容器,并联电抗器,同步调相机以及静止无功补偿装置等。电力系统中发电机所发的无功功率和输电线的充电功率不足以满足负荷的无功需求和系统中无功的损耗,并且为了减少有功损失和电压降落,不希望大量的无功功率在网络中流动,所以在负荷中心需要加装无功功率电源,以实现无功功率的就地供应、分区平衡的原则。工厂中普遍采用并联电容器来补偿供电系统中的无功功率。并联电容器的补偿方式,有以下三种: (1) 高压集中补偿:电容器装设在变配电所的高压电容器室内,与高压母线相联。按GB50227-95并联电容器装置设计规范规定:高压电容器组宜采用单星形接线或双星形接线。在中性点非直接接地电网中,星形接
24、线电容器组的中性点不应接地。 (2) 低压集中补偿:电容器装在变电所的低压配电室或单独的低压电容器室内,与低压母线相联。按GB50227-95规定:低压电容器组可采用三角形接线或中性点不接地的星形接线方式。(3) 低压分散补偿:电容器装设在低压配电箱旁或与用电设备并联。它利用用电设备本身的绕组放电,电容器组多采用三角形接线3。由于本设计在侧补偿,所以选高压集中补偿。17洛阳理工学院毕业设计(论文)第3章 变电所主接线设计3.1 电气主接线选择及运行方式3.1.1 主接线设计原则与要求变配电所的主接线,应根据变配电所在供电系统中的地位、进出线回路数、设备特点及负荷性质等条件确定,并应满足安全、可
25、靠、灵活和经济等要求。1.安全性(1) 在高压断路器的电源侧及可能反馈电能的另一侧,必须装设高压隔离开关。(2) 在低压断路器的电源侧及可能反馈的另一侧,必须装设低压刀开关。(3) 在装设高压熔断器负荷开关的出线柜母线侧,必须装设高压隔离开关。(4) 及以上的线路末端,应装设与隔离开关关联锁的接地刀闸。(5) 变配电所高压母线上及架空线路末端,必须装设避雷器,宜与电压互感器共用一组隔离开关。接于变压器引出线上的避雷器,不宜装设隔离开关。2.可靠性(1) 变电所的主接线方案,必须与其负荷级别相适应。对一级负荷,应由两个电源供电。对二级负荷,应由两回路或者一回及以上专用架空线路或电缆供电;其中采用
26、电缆供电时,应采用两根电缆组成的线路,且每根电缆应能承受100%的二级负荷。(2) 变电所的非专用电源进线侧,应装设带短路保护的断路器或负荷开关(串熔断器)。当双电源供多个变电所时,宜采用环网供电方式。(3) 对一般生产区的车间变电所,宜由工厂总变电所采用放射性高压配电,以确保供电可靠性,但对辅助生产区及生活区的变电所,可采用树干式配电。(4) 变电所低压侧的总开关,宜采用低压断路器。当有继电保护或自动切换电源要求时,低压侧总开关和低压母线分段开关,均应采用低压断路器。3.灵活性(1) 变配电所的高低压母线,一般宜采用单母线或单母线分段接线。(2) 及以上电源进线为双回路时,宜采用桥形接线或线
27、路变压器组接线。(3) 需带负荷切换主变压器的变电所,高压侧应装设高压断路器或高压负荷开关。(4) 主接线方案应与主变压器经济运行的要求相适应。(5) 主接线方案应考虑到今后可能的扩展。4.经济性(1) 主接线方案在满足运行要求的前提下,应力求简单,变电所高压侧宜采用且断路器较少或不用断路器的接线。(2) 变配电所的电气设备应选用技术先进、经济适用的节能产品,不得选用国家明令淘汰的产品。(3) 中小型工厂变电所一般采用高压少油断路器;在需频繁操作的场合,则应采用真空断路器或断路器。(4) 工厂的电源进线上应装设专用的计量柜,其中的电流、电压互感器只供计费的电度表用。(5) 应考虑无功功率的人工
28、补偿,是最大负荷时功率因数达到规定的要求4。3.1.2 电气主接线确定 变配电所的主接线常见的形式有:单母线不分段、分段、内桥、外桥、单母线加旁路母线、双母线等。所谓母线又称汇流排,原理上相当与电气上的一个节点,当用电回路较多时,馈电线路和电源之间的联系常采用母线制。母线有铜排、铝排,它起着接收电源电能和向用户分配电能的作用。装设两台主变的变电所主接线采用桥形接线,因桥形接线适应性强,对线路变压器的操作方便,运行灵活,且易扩展成单母线分段接线的变电所。考虑到本厂线路较短,且两台变压器要经常切换,检修的情况,采用外桥接线5。10kV侧采用单母线分段式接线,变压器两侧都装有电流互感器,均用成套配电
29、装置配电。二次侧各重要负荷均采用双回路供电,以保证可靠性。主变压器二次的配电母线,采用单母线分段,当某线路或变压器因故障及检修停止运行时,可能通过母线分段断路器的联络,保证对负荷的不间断供电。35kV侧电源进线采用双回架空线从而保证供电可靠,根据与供电部门所签订的供电协议,35kV侧进线不同时运行,正常情况下一趟运行,一趟备用,变压器的正常运行方式是两台都运行。10kV分段断路器闭合。运行方式的确定:当220/35kV区域变电所为最大运行方式时,本变电所为正常运行时,是本厂供电系统的最大运行方式。当220/35kV区域变电所为最小运行方式时,本变电所一台变压器工作或10kV分段断路器断开时,是
30、本厂供电系统的最小运行方式。3.2 短路电流计算在无限大容量系统中或远离发电机处短路时,两相短路电流和单相短路电流均较三相短路电流小,因此用于选择电气设备和导体的短路稳定校验的短路电流,应采用三相短路电流。短路电流的计算主要是三相短路电流计算,短路电流计算的方法中常用的有欧姆法和标幺值法。进行短路电流计算,首先要绘出计算电路图,如图31所示。在计算电路图上,将短路计算所需考虑的各元件的额定参数都表示出来,并将各元器件一次编号,然后确定短路计算点。短路计算点要选择需要进行短路校验的元器件有可能通过的最大的电流。通过等效电路化简。最后计算短路电流和短路容量。本设计采用标么值法计算短路电流。标么值是
31、选定一个基准值,用此基准值去除与其单位相同的实际值。计算中取按无穷大系统供电计算短路电流。短路计算电路图见图31。为简单起见,标幺值版本号*全去掉.3.2.1 绘制计算电路图3-1 短路电路图3.2.2 最大短路电流计算工厂总降压变母线短路电流(短路点k-1)(1) 确定标幺值基准 ,式中是线路所在电网的短路计算电压,比所在电网额定电压高。即高压侧 ,低压侧。则短路基准电流按下式计算(2) 计算短路回路中各主要元件的电抗标幺值1.因为变电所最大运行方式时电源母线出口断路器的容量是。所以:系统电抗(取断路器)2.架空线路与电缆线路相比有较多的优点,如成本低,投资少,安装容量维护和检修方便,易与发
32、现和排除故障。所以架空线路在一般工厂中应用相当广泛,架空线路由导线,电杆,绝缘子和线路金属等主要元件组成。本线路采用(见下章线路选取) 查表得 ,线路长公里。因此架空线路标幺值为(3) 电力变压器电抗标幺值对于,查表得 故 (4) 计算三相短路电流和短路容量1.k-1短路时总电抗标幺值2.三相短路电流和三相短路容量3.k-2点短路总电抗标幺值为4. k-2点短路时的三相短路电流和三相短路容量为3.2.3 最小短路电流计算 (1) 确定标幺值基准 ,式中是线路所在电网的短路计算电压,比所在电网额定电压高。即高压侧 ,低压侧。则短路基准电流按下式计算(2) 计算短路回路中各主要元件的电抗标幺值1.
33、因为变电所最小运行方式时电源母线出口断路器的容量是175MVA。所以:系统电抗(取断路器)2.本线路用高压架空线,型号采用查表得 ,线路长公里。因此架空线路电抗标幺值为(3) 电力变压器电抗标幺值对于,查表得 故 (4) 计算三相短路电流和短路容量1.k-1短路时总电抗标幺值2.三相短路电流和三相短路容量3.k-2点短路总电抗标幺值为4.k-2点短路时的三相短路电流和三相短路容量为表3-2 最大运行方式下短路电流短路计算点三相短路电流/kA三相短路容量K-12.162.162.165.513.26138.31K-2)3.613.613.619.215.4562.58表3-3最小运行方式下短路电
34、流短路计算点三相短路电流/kA三相短路容量K-11.971.971.975.022.97126.10K-23.463.463.468.825.2259.95第4章 高压电网一次设备选择4.1 35kV架空线选择该架空线导线的选择对电网的技术、经济性的影响很大,只有综合考虑技术经济的效益,才能选出合理的导线截面。及以上的高压线路及电压在以下但距离长电流大的线路,其导线和电缆截面宜按经济电流密度选择,以使线路的年费用支出最小。所选截面,称为“经济截面”6 。本厂采用两回高压架空线路,线路全长8公里。供电线路截面选择1.为保证供电的可靠性,选用两条供电线路每回35kV架空线路负荷计算电流:2.按经济
35、电流密度选择导线的截面由于任务书中给的最大负荷利用小时数为6000小时,查表得:架空线的经济电流密度 所以可得经济截面 :可选 ,其允许载流量:取几何间距为按长期发热条件检验:已知:,温度修正系数为:由上式可知所选导线符合发热条件。4.2 10kV电缆选择电缆截面的选择除临时线路或年利用小时在1000h以下者外,均按经济电流密度、长时允许电流、电压损失及热稳定条件进行校验。因为区域变电所35千伏配出线路定时限过流保护装置的整定时间为2秒,工厂“总降”不应大于1.5秒;4.2.1 假想时间的确定在无限大容量中,由于,因此式中短路持续时间,采用该电路主保护动作时间加对应的断路器全分闸时间。当时,选
36、择真空断路器,其全分闸时间取,工厂“总降”不应大于。所以 4.2.2 高压配电室至各车间电缆的选择校验采用YJ2210000 型交联聚乙烯绝缘的铝芯电缆直接埋地敷设1.NO.1变电所(1) 按经济电流密度选择已知计算电流 ,年负荷最大利用小时数6000小时,查表得经济电流密度:所以可得经济截面:可选截面的电缆,其允许载流量其中:(乘以修正系数0.94)满足发热条件。(2) 校验短路热稳定按下面的公式计算满足短路热稳定的最小截面,式中的C值查表得因此缆芯2的交联电缆不满足要求,故改选缆芯的交联电缆,型号为YJL22100003502.NO.2变电所(1) 按发热条件选择已知计算电流 ,年负荷最大
37、利用小时数6000小时,查表得经济电流密度:所以可得经济截面:可选截面的电缆,允许载流量不存在。(2) 校验短路热稳定按下面的公式计算满足短路热稳定的最小截面,式中的C值查有关数据得因此缆芯的交联电缆不满足要求,故改选缆芯的交联电缆,型号为YJL22100003503.NO.3变电所(1) 按发热条件选择已知计算电流 ,年负荷最大利用小时数6000小时,查表得经济电流密度:所以可得经济截面:可选截面的电缆,其允许载流量其中:(乘以修正系数0.94)满足发热条件。(2) 校验短路热稳定按下面的公式计算满足短路热稳定的最小截面,式中的值查表得因此缆芯的交联电缆不满足要求,故改选缆芯的交联电缆,型号
38、为YJL22100003504.NO.4变电所(1) 按发热条件选择已知计算电流 ,年负荷最大利用小时数6000小时,查表得经济电流密度:所以可得经济截面:可选截面的电缆,其允许载流量其中:(乘以修正系数0.94)满足发热条件。(2) 校验短路热稳定按下面的公式计算满足短路热稳定的最小截面,式中的C值查表得因此缆芯的交联电缆不满足要求,故改选缆芯的交联电缆,型号为YJL22100003505.NO.5变电所(1) 按发热条件选择已知计算电流 ,年负荷最大利用小时数6000小时,查表得经济电流密度:所以可得经济截面:可选截面的电缆,其允许载流量不存在。(2) 校验短路热稳定按下面的公式计算满足短
39、路热稳定的最小截面,式中的C值查表得因此缆芯的交联电缆不满足要求,故改选缆芯的交联电缆,型号为YJL2210000350。6.其余10KV电缆的选择及过程同上,电缆型号及长度见下表表4-1 电缆型号10kV导线的选择选用的规格型号回路数至N01变电所YJL22100003502至N02变电所YJL22100003502至N03变电所YJL22100003501至N04变电所YJL22100003501至N05变电所YJL22100003501至电弧炉YJL221000032402至工频炉YJL22100003702至空压机YJL221000035024.3 母线选择 选择配电装置中的母线应考虑
40、如下内容:1.选择母线截面;2.校验母线短路时的热稳定。4.3.1 母线选择母线采用矩形母线,矩形母线具有集肤效应小,散热条件好,安装简单,连接方便等优点。对于传输容量大,年负荷利用小时数高,长度在以上的导体,其截面应按经济电流密度选择。最大持续工作电流可由下式计算按经济电流密度选择导线截面,可使其年运行费用降低,母线的经济截面可由下式决定式中经济电流密度(可查表得到)按短路条件校验母线的热稳定按正常条件选择的母线截面,必须校验它在短路时的热稳定。工程上为简化计算常采用短路时发热满足最高容许温度的条件下所需的导体最小截面来校验载流导体的热稳定性。当所选的导体截面大于或等于时便是稳定的,反之不稳
41、定式中 热稳定系数集肤效应系数。当铝矩形母线截面在以下时为1,时为1.1因为 热稳定满足。 4.3.2 母线选择采用矩形铝母线最大持续工作电流可由下式计算按经济电流密度选择导线截面,可使其年运行费用降低,母线的经济截面可由下式决定式中经济电流密度(可查表得到)按短路条件校验母线的热稳定式中 热稳定系数 集肤效应系数。当铝矩形母线截面在以下为1,时为1.1因为 热稳定满足。4.4 电气设备选择校验4.4.1 选择原则为保证电器供电线路及电器设备自身的安全可靠、经济合理、运行维修方便,电器设备应按正常条件下和短路故障条件下工作的要求来选用。正常条件是指电器使用中的额定容量、额定电压、额定电流、额定
42、频率及电器所处在的场所、环境温度、海拔高度等。其中所处的场所包括用于户外或户内、有无防尘、防腐、防火、防爆要求,空气中的湿度、盐碱成份等。短路故障条件是指发生短路时满足动稳定性和热稳定性。电器设备选用的一般原则是:1.电器的额定电压大于或等于所在回路的工作电压。2.电器的额定电流大于或等于所在回路的工作电流。3.电器设备(指断路器、熔断器、开关、负荷开关等)的额定断流容量应大于或等于该设备所处的短路容量。4.部分电器设备在选择后要进行短路动稳定度、热稳定度的校验。4.4.2 电气设备和载流导体选择的一般条件(1) 按正常工作条件选择1.按工作电压选择 设备的额定电压不应小于所在线路的额定电压,
43、即但需注意:使用限流式高压熔断器时,熔断器的额定电压应与线路额定电压相同,即。2.按工作电流选择 设备的额定电流不应小于所在线路的计算电流,即(2) 按短路条件校验 1.动稳定校验:式中开关的极限通过电流(动稳定电流)峰值和有效值(单位为) 开关所在处的三相短路冲击电流瞬时值和有效值(单位为)2.热稳定校验:当短路电流通过被选择的电气设备和载流导体时,其热效应不应超过允许值,校验电气设备及电缆(厂用馈线电缆除外)热稳定时,短路持续时间一般采用后备保护动作时间加断路器全分闸时间。4.4.3 侧断路器选择1.进线侧断路器母联断路器选择流过断路器的最大持续工作电流为额定电压选择:额定电流选择:开断电流选择:在本设计中侧断路器采用SF6高压断路器,因为与传统的断路器相比SF6高压断路器具有安全可靠,开断性能好,结构简单,尺寸小,质量轻,操作噪音
