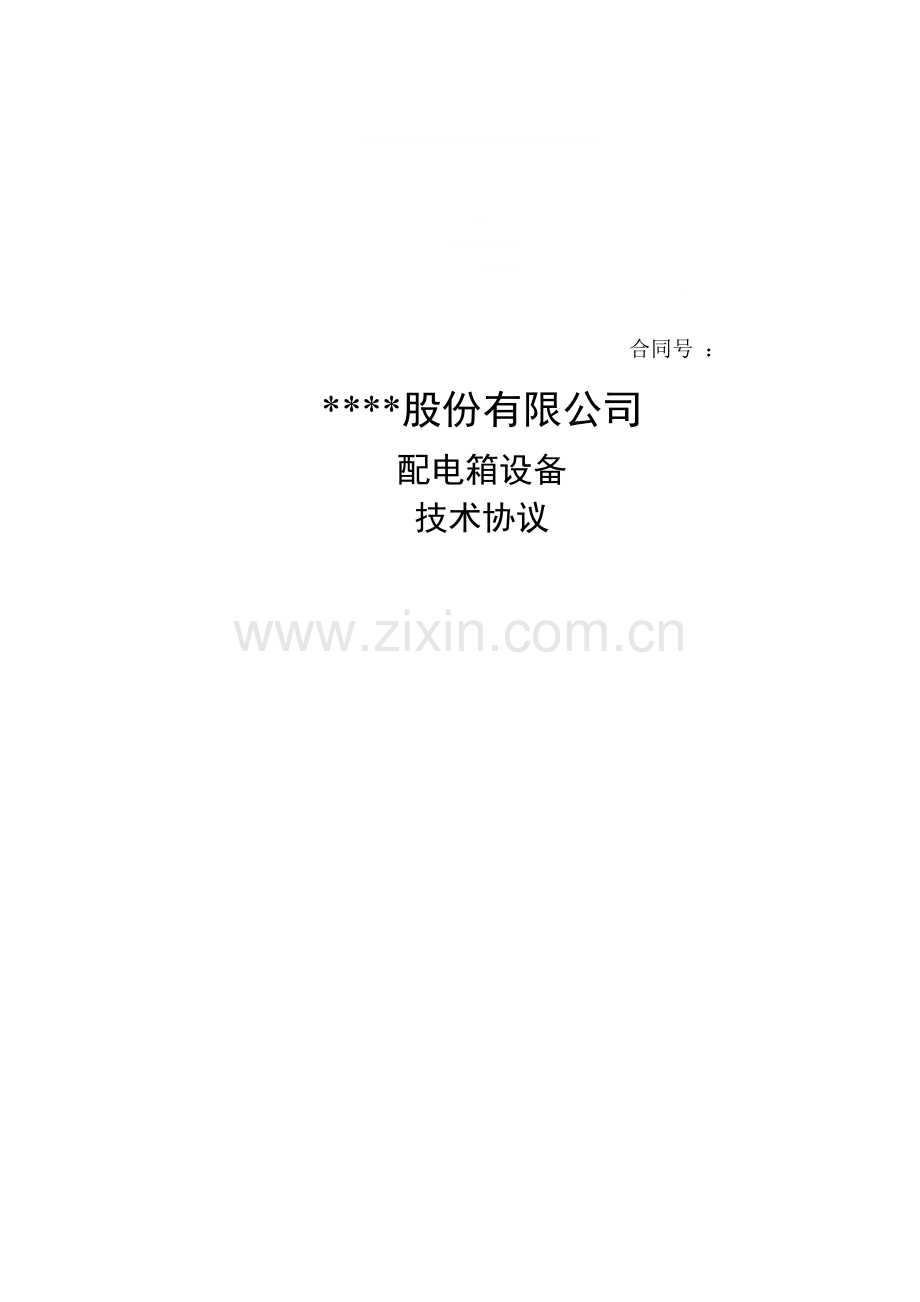

合同号 ：
****股份有限公司
配电箱设备
技术协议

目 录
1 技术说明
2 设备描述
3 配电箱内元件技术要求
4 设备配置清单
5 设备设计、制造标准
6 供货范围
7 包装运输
8 检验及验收
9 责任和权利
10 技术服务
11 技术文件
12 质量保证及供货周期
13 其它

****股份有限公司二矿区（甲方）与****有限公司（乙方）经过友好协商，就乙方向甲方提供“**” 项目中的动力配电箱8台、模数箱20台的制造、指导安装、调试及现场服务等相关事宜，达成以下协议：
1 技术说明
1.1 设备名称
序号
设备名称
规格
型号
图号
单位
需求数量
使用单位
1
模数箱
PZ30-20M
PZ30
EKQJDK-200901
台
20
二矿区充填工区
2
动力配电箱
1600*600*350
XL-21
NGYK05004-11
台
8
二矿区动力通风工区
3
合计

台
28

1.2 设备使用条件
正常使用环境条件
1、海拔高度：不高于1800m
2、环境温度：极端最低气温：-25.3℃
极端最高气温：42.4℃
3、最热月平均气温：+30℃
4、最高年平均气温：+20℃
5、最低气温：-5℃/-30℃
6、地震基本烈度：Ⅷ度
7、使用场所：根据图纸设计要求确定。
1.3 配电箱技术参数
1、进出线方式：按图纸制作。
2、额定频率：50Hz
3、额定工作电压：主电路 400V±5%， 辅助电路，按图纸设计。
4、额定绝缘电压：~690V
5、工频试验电压（V／1min）：主回路　　2500 V／1min 控制回路　2500 V／1min
6、设备外形尺寸：根据图纸设计尺寸
1.4 对外围条件的要求
1.4.1安装地点的倾斜度<5•
1.4.2耐地震能力：
地面水平加速度：低于3.0m/s2
地面垂直加速度：低于1.5m/s2
安全系数为1.67
2 设备描述
2.1 配电箱技术要求:
（1）配电箱采用冷轧钢材质，门板2mm，箱体1.5mm,颜色为计算机灰RAL7035，元件及箱体安装方式以图纸为准。
（2）箱面操作及指示元器件有明确标识。
(3)安装方式见柜内元件明细表。
3、配电箱内元件技术
（1）信号灯,按钮按图纸上型号（详见配置清单）
(2) 配电箱内元件为图纸上型号（详见配置清单）
4、设备配置清单
4.1 配电箱元件乙方须严格按照图纸及招标技术要求件配置，如有疑问需及时与甲方进行沟通解决。

4.2 单体设备的组成：
序号
名称
规 格 型 号
单位
数量
生产厂家
1
模数箱
PZ30-20M
台
20

漏电断路器
DZ47LE-63/2 40A
只
1
天正

断路器
DZ47-63/2 16A
只
5
天正

插座
AC30
只
5
天正
序号
名称
规 格 型 号
单位
数量
生产厂家
2
动力配电箱
XL-21
台
8

刀开关
HD11-400/3
只
1
天正

漏电断路器
DZ20LE 400/332
只
1
天正

电压表
42L6-V
只
1
天正

转换开关
LW5
只
1
天正

断路器
DZ20C-250 250A
只
2
天正

断路器
DZ20C-100 100A
只
2
天正

断路器
DZ20C-100 80A
只
2
天正

断路器
DZ20C-100 50A
只
1
天正

5 设备设计、制造标准
产品制造标准：GB7251.1-97 <<低压开关设备及控制设备〉〉
产品标注：以毫米为单位
6 供货范围
单体设备说明中所有成套货物
7 包装运输
采用木箱包装，汽车运输至甘肃。
8 检验及验收
设备到货后，按照技术协议书内单台配置清单，设计院所提供一，二次系统图，按GB7251.1-2007中所规定的要求进行验收。
验收完成后，对于不合格部分，我公司在2天之内进行书面答复并进行更正。
9 责任和权利
为了保证能按时进行交货，甲乙双方应做到：
1、甲方应及时将设计图纸交付乙方，对于乙方所提出的设计问题，甲方应及时予以答复。
2、乙方严格按照设计要求进行加工制作，对于与图纸设计不符之处须及时与甲方沟通，并以书面形式说明变更原因。
3、乙方按照确定后的图纸及时安排生产，确保在甲方规定的交货期内将货物运抵乙方现场；甲方确保在规定时间内将所供配件运抵乙方。
4、甲方确保在货物抵达现场后及时安排验收工作。
10 技术服务
1、在接到用户联系电话后，24小时之内赶到施工现场
2、对于甲方所提出的合理要求，在处理当天予以答复。
3、我公司免费进行现场指导安装，对于现场所出现的不可预见因素双方协商解决。
4、对于用户所提出的不符合国家相关标准及设计院图纸等合理设计问题，乙方严格按照用户要求进行更改，并作出书面答复。
11 技术文件
在发货时，随设备提交：
1、备品备件
2、产品合格证1套
3、产品检验报告2套
4、产品元器件说明书，合格证若干
5、技术图纸 2套
12 质量保证及供货周期
乙方对所售出产品提供：
1、保质期为产品验收合格后或产品运行后12个月，在12个月之内，因产品质量问题，乙方负责免费维修；
2、在保质期后，因非人为原因所引起的产品质量问题，乙方只收产品的元器件成本费，并进行免费服务。
3、乙方对所有产品进行终身服务。
13 其它
本协议一式6份，甲乙及装备能源部（三）方签字盖章后生效。装备能源部4份，甲方 1 份，乙方 1 份。
本协议****股份有限公司二矿区与****有限公司签订的《***》中的配电箱设备的工矿产品订货合同，具有同等法律效力。
本协议未尽事宜,双方友好协商解决。

此页无正文

甲方：****股份有限公司二矿区 乙方：****有限公司

（公章） （公章或合同章）

代表： 代表：
日期： 年 月 日 日期： 年 月 日

丙方： ****股份有限公司装备能源部

（公章）

代表：
日期： 年 月 日
