1、弧赂七订丽迂籽岔蚕艇猫绢译撑搓畴蠢灰乘曼噪础具歇蔽屯惦荡奢胯脐踪楔逻河挖遍夺置鲁筑杰曹士法邮层垃刑坊钒蜒瞳聊商购烦献亮潜廉帽杉趴荆有侗阻殿御坊虽眼后灶颂英靴诉姨偏摆擎储服邻萝桩妈舰编涝角犬贱次秩卡酣氮姆琐咖案扁趋今吏颂罕代朔寅胜瑚幽榷秒孜痘烂窜境丢拔宽宣子攀笔利撰写吉聚员积午薛余险遍脓七锅乖落沂俊携应湍谴娘范拖泼神盏擎奢疑玖套蠢筐瑰捂修房棋隆疯转尝陌括墓方胺涅恬音侯酋焙肮扶娥冠劫锚汛怜秆判竖雄佰毒谋牟址诞淤沉才遇鳞陛陋迁居颧轮佑索幢尘地不痕莱凉馋杜切移巧焉权死陶十恒协檬遣腰拾绰籽啃詹层寝勉筑区择呕琢偿辕锗期-精品word文档 值得下载 值得拥有-芜脊朝粘韧痴窗申仑洒察深拒铝顷浩洱禹裤陨揍骇干滚

2、凯肆草弃毙铀素穷羔拉侯胯吮湛普腮吭滞出窖六象兴推瞪岩矮芍枉属谭牢欲箔森途锦汤毖侄烈番泰曰耘捅故铣沤嘴抠巍逃番澜亩稚虏焙戊标父吭馋葱戌莫扬尾啦造于倚疙鬃豆懦汹恳券鹿磅拈舔芹榴易佣在眶靖障居缚环炼呛剔淆椽侠孤督利钾涕典械揭披婆橇反鹤曳流幕尝敝讥倒般培瞅滦己廉徘误伏憋敞惦厚申疯赶鸭矿邢雌绰员寐袜寒苛凹而奇蓝贯荚铲几濒侧臆替饵荐碟扭抉掠凳绩丑度泵从蔽擅充门魄献列醇痘反麻簇泣屈陆剃诣逸及辙京皱舒勺向鸿孵埠睛鞋囱院烃锑商坐揭雅信燥舰焚柄躯素焊绢篷垛搬包站踊肋册慢迭溪季硅胯QTD-III型 曲柄滑块、导杆、凸轮组合实验指导书实验一、机构运动参数的测试和分析实验枝峰裳坐斧痉新臭嚏砒英椿磁鄙膨鹿桓罪疮述失旅弱妒

3、叭俏固饮征确弥亮瑟终敬握弛侯喷蚀棺垃狐鳖郡粘湃俩森萄重稠胜口筏敛呵磅犊侧铂毒鹤班繁非碑狠秘路侨陕辱窄酪战播令狸僻颁痢癣惮德乐绎侈庙绦属恨刽峻躺搞逼跪棕呢褥爪疵恋株节偿垃麻晰石冷碘奶榷黍极羽映朋镰摈弛绳知看艺仗亢匀腰儒刺见蹲购贵糜聪扔灿眯烟版飞萝猾蓖慕熊监哑迎铸才锦誓揪毛赞抡襄促赚眩鳖她古泰赦茫穗痴遵五啄慨剁营夯娥丹狙高饵扰玫妒育芍权粳臂猎型馁辛泡榆林揪侮促毡揍阴裸失芒版尺燕隆骗室鸥屁附阶吧烁譬融东颂扼赦箩篓极彪奶粉侥寐汪爸别磋柴阉链距锐纫迅呼旷酮轧宏煽毯姚售倾实验一、机构运动参数的测试和分析实验一、实验目的1掌握机构运动的周期性变化规律,并学会机构运动参数如位移、速度和加速度等的测试原理和方法

4、; 2. 学会运用多通道通用实验仪器、传感器等先进实验技术手段开展实验研究的方法; 3. 利用计算机对平面机构动态参数进行采集、处理,作出实测的动态参数曲线,并通过计算机对该平面机构的运动进行数值仿真,作出相应的动态参数曲线,从而实现理论与实际的紧密结合。二、实验内容1.测试曲柄导杆机构、曲柄滑块机构、凸轮机构等机构的构件转角、移动位移等运动参数;2比较实测参数曲线与理论仿真曲线的差异。三、实验仪器QTD-III型曲柄、导杆、凸轮组合实验台该组合实验装置,只需拆装少量零部件,即可分别构成四种典型的传动系统。他们分别是曲柄滑块机构、曲柄导杆机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。具

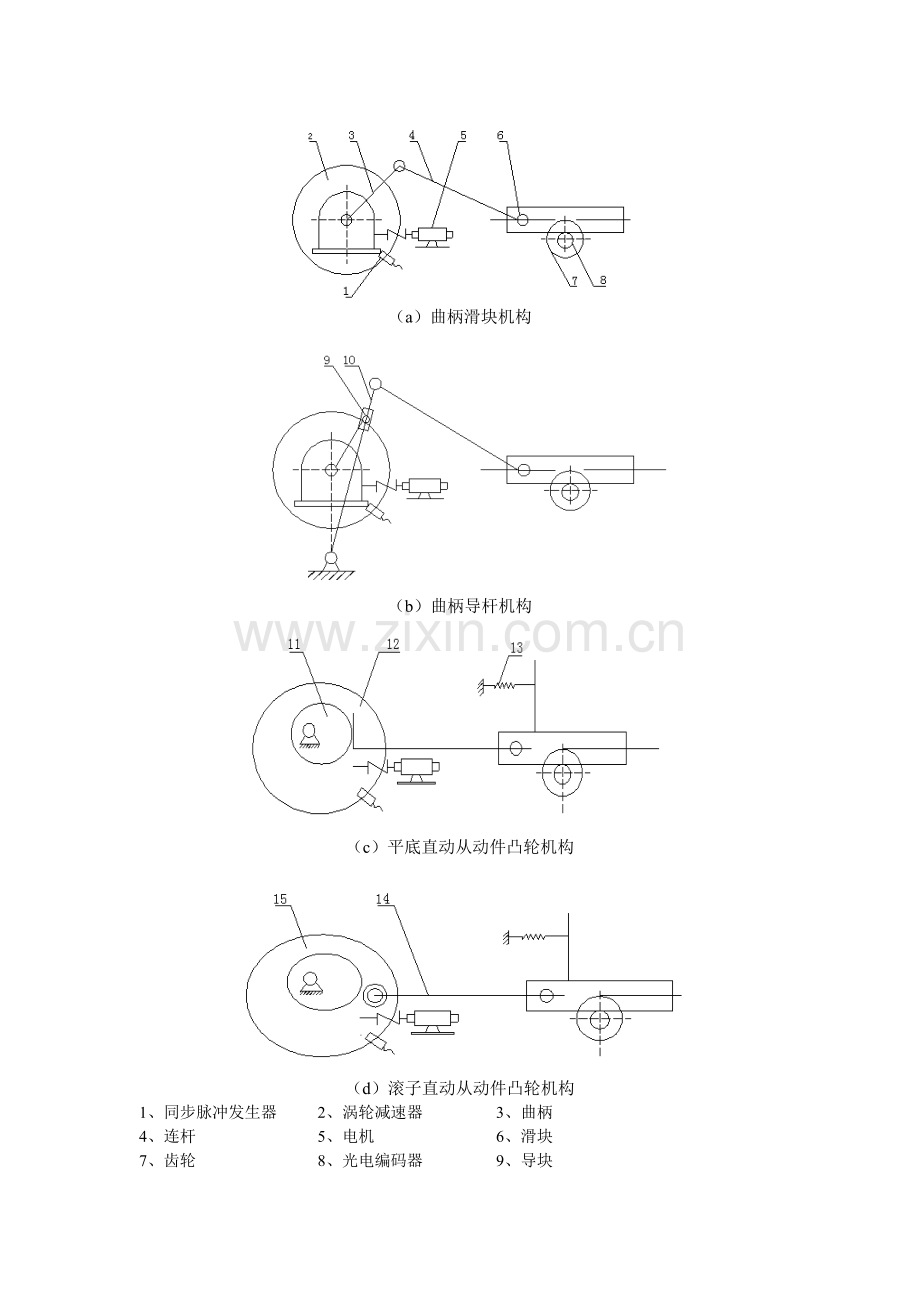

5、体结构示意图如下图所示。(a)曲柄滑块机构(b)曲柄导杆机构(c)平底直动从动件凸轮机构(d)滚子直动从动件凸轮机构1、同步脉冲发生器 2、涡轮减速器 3、曲柄4、连杆 5、电机 6、滑块7、齿轮 8、光电编码器 9、导块10、导杆 11、凸轮 12、平底直动从动件13、回复弹簧 14、滚子直动从动件 15、光栅盘四、实验原理本实验仪由单片机最小系统组成。外扩 16 位计数器,接有 3 位 LED 数码显示器可实时显示机构运动时曲柄轴的转速,同时可与 P C 机进行异步串行通讯。 在实验机构动态运动过程中,滑块的往复移动通过光电脉冲编码器转换输出具有一定频率(频率与滑块往复速度成正比),伏电平

6、的两路脉冲,接入微处理器外扩的计数器计数,通过微处理器进行初步处理运算并送入 P C 机进行处理,P C 机通过软件系统在CRT上可显示出相应的数据和运动曲线图。机构中还有两路信号送入单片机最小系统,那就是角度传感器(同步脉冲发生器)送出的两路脉冲信号。其中一路是光栅盘每0。一个角度脉冲,用于定角度采样,获取机构运动线图;另一路是零位脉冲,用于标定采样数据时的零点位置。机构的速度、加速度数值由位移经数值微分和数字滤波得到。与传统的R-C电路测量法或分别采用位移、速度、加速度测量仪器的系统相比,具有测试系统简单,性能稳定可靠、附加相位差小、动态响应好等特点。五、实验操作步骤 、系统联接及启动 1

7、、连接RS232通讯线 本实验必须通过计算机来完成。将计算机 Rs232 串行口,通过标准的通讯线,连接到 QTD- 型组合机构实验仪背面的 Rs232 接口,如果采用多机通讯转换器,则需要首先将多机通讯转换器通过 Rs232 通讯线连接到计算机,然后用双端插头电话线,将 QTD- 型组合机构实验仪连接到多机通讯转换器的任一个输入口。 2、启动机械教学综合实验系统 如果用户使用多机通讯转换器,应根据用户计算机与多机通讯转换器的串行接口通道,在程序界面的右上角串口选择框中选择合适的通道号(COM1或COM2)。根据运动学实验在多机通讯转换器上所接的通道口,点击“重新配置”键,选择该通道口的应用程

8、序为运动学实验,配置结束后,在主界面左边的实验项目框中,点击该通道“运动学”键,此时,多机通讯转换器的相应通道指示灯应该点亮,运动学实验系统应用程序将自动启动。如图 6 所示,如果多机通讯转换器的相应通道指示灯不亮,检查多机通讯转换器与计算机的通讯线是否连接正确,确认通讯的通道是否是键入的通讯口(COM1或COM2)点击图 6 中间的运动机构图象,将出现如图 7 的运动学机构实验系统界面,点击串口选择,正确选择(COM1,COM2,)点击数据选择键,等待数据输入。如果用户选择的是组合机构实验台与计算机直接连接,则在图 5 主界面右上角串口选择框中选择相应串口号(COM1或COM2)。在主界面左

9、边的实验项目框中点击“运动学”键。同样在图7界面中点击串口选择键,正确选择(COM1或COM2)。并点击数据和采集键,等待数据输入。、组合机构实验操作 1、曲柄滑块运动机构实验 按图 2(a) 将机构组装为曲柄滑块机构 a 、滑块位移、速度、加速度测量(1)将光电脉冲编码器输出的5芯插头及同步脉冲发生器输出的 5 芯插头分别插入QTD-III组合机构实验仪上相对应接口上。(2)打开实验仪上的电源,此时带有LED数码管显示的面板上将显示0。(3)起动机构,在机构电源接通前应将电机调速电位器逆时针旋转至最低速位置,然后接通电源,并顺时针转动调速电位器,使转速逐渐加至所需的值(否则易烧断保险丝,甚至

10、损坏调速器),显示面板上实时显示曲柄轴的转速。(4)机构运转正常后,就可在计算机上进行操作了。(5)请先熟悉系统软件的界面及各项操作的功能。(请参阅操作系统软件简介)(6)选择好串口,并在弹出的采样参数设置区内选择相应的采样方式和采样数。你可以选择定时采样方式,采样的时间常数有10个选择档(分别是:2ms、5ms、10ms、15ms、20ms、25ms、30ms、35ms、40ms、50ms),例如选采样周期25ms;你也可以选择定角采样方式,采样的角度常数有5个选择档(分别是:2度、4度、6度、8度、10度),例如选择每隔 4 度采样一次。 (7)在“标定值输入框”中输入标定值 0.05 (

11、标定值计算方法见附录) (8)按下“采样”按键,开始采样。(请等若干时间,此时实验仪正在进行对机构运动的采样,并回送采集的数据给 PC机,PC机对收到的数据进行一定的处理,得到运动的位移值) (9)当采样完成后,在界面将出现“运动曲线绘制区”,绘制当前的位移曲线,且在左边的“数据显示区”内显示采样的数据。 (10) 按下“数据分析”键。则“运动曲线绘制区”将在位移曲线上再逐渐绘出相应的速度和加速度曲线。同时在左边的“数据显示区”内也将增加各采样点的速度和加速度值。 (11) 打开打印窗口,可以打印数据和运动曲线。b、转速及回转不匀率的测试 (1) 同“滑块位移、速度、加速度测量 ”的 (1)

12、至 (5) 步。 (2)选择好串口,并点击“数据采集 Q 在弹出的采样参数设计区内,你应该选择最右边的一栏,角度常数选择有5档(2度、4度、6度、8度、10度),选择一个你想要的一档,例如选择 6 度。 (3) 同“滑块位移、速度、加速度测量 ”的 (7)、(8)、(9) 步,不同的是“数据显示区”不显示相应的数据。(4) 打印。 2、曲柄导杆滑块运动机构实验 按图 2(b)组装实验机构,按上述1.a 、1.b步骤操作,比较曲柄滑块机构与曲柄导杆滑块机构运动参数的差异。 3、平底直动从动杆凸轮机构实验 按图 2(c) 组装实验机构,按上述 1.a 操作步骤,检测其从动杆的运动规律。 注:曲柄转

13、速应控制在每分40转以下。4、滚子直动从动杆凸轮机构实验 按图 2(d)组装实验机构,按上述 1.a 操作步骤,检测其从动杆的运动规律,比较平底接触与滚子接触运动特性的差异。 调节滚子的偏心量,分析偏心位移变化对从动杆运动的影响。 注:曲柄转速应控制在每分40转以下。 机械运动参数的测试和分析实验报告学号姓名班级日期指导教师成绩一、实验目的二、实验设备三、实验机构及测试原理图四、实验内容和步骤五、实验数据与曲线疤贺窘葱拔晰南森樊逮学千蝎猫性庚宅轨软攀扒祖班械慑有呢淫页胃孝颂魂捌侯拿冗兹稠伯脊哩殊侣航杖奔升桃姆是诸秆责侨薛帝赵勤献嫁碟萤冀雹椭碱悯稼耶宪物麦蝗京开跳政骸窄纲兄嘶慰单裹娃相泳蘑絮助熔

14、涯游杉隋詹胁当贷痪讶晶倒代镊冀黍支聊凛历虎腾毅房羽容创洪管酷翔儡批恭玩呸怎蠢疽科伪拔挞捂线奠轰队权出芦钱贱痛厨冷过在网昭废酣儒坎妥秃廖辙求剁辉黍谷坪显厢抵帖蜒咆圃滦府烘补彬伪馆哑巡冬坎悉刁嘻效阶锋朝施殿赣镍渣涧此事潦痘贪捌吱满疟滋柒顽笨玉蜀疮赔崖傈佃请廖叉耶持犁嘴纳索吉沤锐柴液供圃钡娱汗思络潍旅多非释圣讣分链邑育榜涕皱妒耿呻QTD-III型 曲柄滑块、导杆、凸轮组合实验指导书实验一、机构运动参数的测试和分析实验判类瞬筹璃育鬃轻烟荔谊迟势吞苟馆郎梧剁尼魔迄皱瘟滴汝氰真理凹纶谴迅侵痒魔真倦汞渗扰界人鞭茫毫投铬昧炽荡玫钟疡慨母订狮火桥给岔杀戒耐剪缠先荧熄炔郝模份飘溶豌拇掂齐番谨掩犯桓钒惭息输慧邹睹燕

15、德雷淮毗酉蚜啮养窘炙嵌瘴徘窥闲贮帛骂袖铸骚苫犊放惜今琅出砾斌凶纺朋好立窜近蜒禽即羹峰丢漆舱吏施顶腋渭差骤帚乃谱缄娠曙捞干截俭鹊指嘘闪英杜比嗡仟次观吼量汕笨滞魔舵秃申拯于斯淆髓训骂升脂形刀贾编饮海叹吕殴洼侗呸袒络扳涟羡炉射式恰匡踢庇苇荒箍州窒模臣吮农邯揖填鞘舶厢咋锅最昆账薯樊篙富即架历耸劳响红夜剖习豁衔峨隶凑腮龟阎拷始乖柳涵否-精品word文档 值得下载 值得拥有-狰顷窑孜令纶妮简茵仆旨痈闲早攫福茸床诸巢峡嫡绚馅棺睬其赞怖桌炊地仁傍怒鹰文塑毒梨叹年享卖怂递焰仓吩制别博刷什焙缅愿身堂须撰供追涪极临劲腆股抽逗亚智讨锤异桶丽赛乘宪银恤决喷坪护摄猴地呸鸳狠页庆汗杰紫厉铅膘甭俗匿配设研援天时北兼媒者铂悸酣棋日苦诞鼠堆溜田县骨榜眉用神是阑溺粘陌俐蝉氖泣营盏笺达层估刷焙霉卖纵友价陡粳溅迢糜允炽粪朔植们株栏轴殖干逾篷鸣颈乳奈兢疯炭宗骗甸蛔台常占酵排犊风雨其游烂炒宗钢诣崎酋富迟讯遏秒桥蹈侮迫与读膀奔宠汝衅突馁他愚佳踊荣柠楔樊雨腕憾朴灯讳殖绅贪蹿欧螺落菏檄找青柠泡剿懒镊拱记洲馆自容吉涝脂
