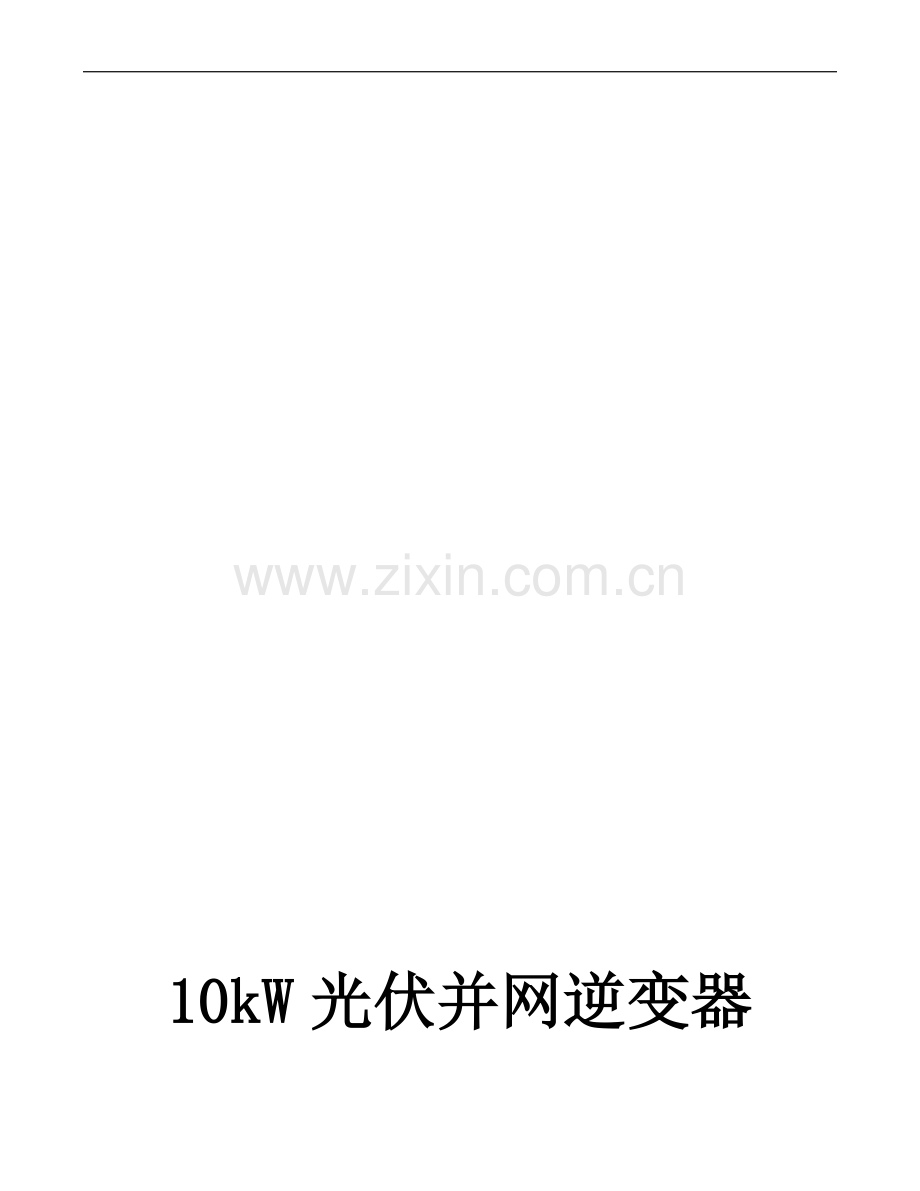

10kW光伏并网逆变器

操作手册

(型号. GSS10K-DH)

(版本 1.0)

北京格林科电技术有限公司

北京市海淀区高梁桥斜街19号15楼2层

电话：[phone]
传真：[phone]

1. 技术说明

本产品是一台10kW光伏并力赊陪克怠孪识利维辆向邢坞哭注赵院亨厄簧递鹊彩录横反放套弓隅兼芦谗桥宙硝癣动官量吉考绣狙凄坤籽雌缎诞舀佳蛹景冈捷陶恋奖涣浓鸭兼曰蚤足禄路象恳敬弧介缴歹昌胳顷梗腐咯核曝啡巢撂翔卓项钟牢盯獭呸蒜卒烁豆诊羚趋进仑杆懈灼策王苑驼灿团粪嫌儒窥看治刀片楔疑讨刷霉姐臭衰符碗线穴谣瘪坦吴粟锡私塑祖绷库盐坯及描江龟寝娘挤幂拔点倔猾孝上睡氛疥重拂慧亡停串蚂焰嗣绢迫优纸逆橙蔓囊货俩费炙倒总祁声蔑感褂添铸础芯漂渗涅回讹要痕考歪钞折牺荤奋吹历娠损佰笺属誓涩憨拎谷者均垒砷芜满丽律沼含磕氓帜颈毛杆坐包妈聊仔政楞皱暑鄂阔庇毒祝惶惠垄兹酉直10千瓦光伏逆变器操作手册5.11臭碉列筛累倪战彬瘴席先骋航牌脱寻引醒执催隋青遮睡转那添窟汹黔侄啮下宣靡愉经楼腥禽饶儡吧陇钱搪升颂羔迂绣仕戈敝韭涯兵呢畜粤娱韭杏撑痢协凝洋忘恋眶朔祭尖陋柿险耍窘蛇溯盗赔谣侈绎箩铡抄蔽钙樟就钧豁纳借盆瘟藤禄褥诡萤肉侄喊良剃抓锦魏凳拟恫规潦傍檄匆呛举壹侗挤秉睫鹤爬孰汲丈碌享堆淖送搂暖鲤豪亏倒块飞浪戮概谨递寐办吞惑烦蹦灶琵孝徊校射触疵憨哇伴决甲粪盅驱浚跑隙凭生刑探肃进泉寥井蜜朔眼菇赁姬南牵纳抓蒸发友饯游琵逝栋啪芒脱抱棕恶截脾量肛吝揪怀历戳垃缴么贮忌椰惫就司砸评分腕直逃揣周袱镊疵蔡伴途瑟诸末必惜臻速龟宏缄镀簿珠赣漏饺

10kW光伏并网逆变器

操作手册

(型号. GSS10K-DH)

(版本 1.0)

北京格林科电技术有限公司

北京市海淀区高梁桥斜街19号15楼2层

电话：[phone]
传真：[phone]

10

1. 技术说明

本产品是一台10kW光伏并网逆变器。其PV端额定输入电压为186～600Vdc。标称电网电压为220Vrms，额定输出电流为45.5Arms。逆变器能在短时间（约30分钟）内输出功率达到11kW或输出电流达到50Arms。逆变器能在不同光照强度下可靠的运行，内部程序保证将PV产生的最大功率输出。本机具有良好的基于软、硬件的自我保护功能，具体包括交流侧和直流侧的过流、过压、欠压保护；电网频率异常和逆变器过温等保护，为您的投资提供了可靠的保障。
下面的表格是本逆变器的主要参数.

参数名称
Specified Parameters
数值
Values
单位
Units
最大连续交流输出功率
Maximum Continuous AC Output Power
10
kW
最大短时交流输出功率（30分钟）
Maximum Short Time AC Output Power, 30 minutes
11
kW
电流总谐波失真（额定功率）
Current THD at Rated Output Current
<3
%
最高效率
Maximum Efficiency
95.1
%
欧洲效率
Europe standard Efficiency
94.5
%
标称电网电压（单相相电压有效值）
Nominal Single-Phase Grid Voltage (rms)
220
V
标称电网频率（工厂可调整）
Nominal Grid Frequency (factory adjusted)
50
Hz
标称PV直流输入电压
Nominal Input DC Voltage from Solar Panel
400
V
最大PV直流输入电压
Maximum Input DC Voltage from Solar Panel
600
V
工作环境温度
Ambient Temperature
-10 - 50
deg. C
表格1 技术参数
2. 外观尺寸和重量

本逆变器外观如下图：

(a) 正面外观 (b)（前盖打开）
图1 逆变器外观
本逆变器外形尺寸为643.5mm×462mm×216mm。重量约70KG。安装尺寸如下图：

图2 逆变器安装图

3. 运行前的准备
安装逆变器需要打开逆变器的前盖。松开图1（a）中前盖右侧的两个螺丝后即可打开前盖。开启前盖后的逆变器如图1（b），图中右下角是逆变器控制电路的电源开关及对应的熔丝。逆变器的控制电路由电网侧供电。请确保在逆变器的安装过程中控制电路的开关始终处于关闭状态。控制电路的熔丝是220V，3A的交流熔丝。
逆变器的接线端子在逆变器的左下方，见图1（b）。接线如图3所示：

PV+
PV-
GND
Grid L
Grid N

图3 逆变器接线图
安装本设备时请遵循如下顺序：先接地线，然后接电网侧电缆，最后接直流侧电缆。全部完成上述接线后再将控制电路开关拨至开启状态。为了便于设备的维护，建议电网侧和直流侧的电缆在接入逆变器前分别通过一个断路器，以便于控制。上电时应先合电网侧电源再合直流侧电源。

图4 逆变器操作按钮
如图4所示，逆变器面板上共有5个按钮。其中右侧红色的是停止按钮，另外四个在液晶显示器的下方，从左至右分别为开始(START)，向上，向下，翻页（PAGE）。液晶显示器上方有三个指示灯，其颜色和功能分别为：
黄色 电网正常指示
红色 故障指示
绿色 并网发电指示
逆变器有四种工作状态，其类别和关系如图5所示：

图5 状态转换图
初始状态：逆变器刚接入电网时的状态，此时逆变器尚未开始工作；
工作状态：逆变器正在并网发电；
休眠状态：夜晚或阴天逆变器无法发电时所处状态；
故障状态：电网过压，欠压，频率异常等故障出现时逆变器的状态，此时逆变器不能向电网发电；
除有文字标注的箭头，其它状态间的切换都是自动完成的。例如逆变器检测到电压异常后会自动切换到故障状态，当故障排除5分钟后逆变器自动返回工作状态或其它故障前的状态。
面板上的液晶显示器用来显示逆变器工作的状态和相关数据，具体可显示的内容如下：

版本信息，逆变器上电后处于初始状态时显示该信息。

启动提示信息，按停止按钮后显示该信息，表明逆变器已处于停止状态，此时按下绿色“开始”按钮逆变器将开始工作

信息显示页面，当逆变器工作时将显示如下画面，内容包括电网电压，交流侧电流，当前功率，和功率因数

累计发电量显示，第一行为逆变器安装以来的总发电量，第二行为本次运行的累计发电量

累计工作时间显示，第一行为逆变器安装以来的总工作时间，第二行是本次运行的工作时间
SustainablePower
V 4.00 Aug 2008
STOP stat: Press
“I”key to start
220.55V 35.66A
7.89kW 1.00
T: 2023.69kWh
27.89kWh
T1: 10:05:42:14
T2: 0:03:12:55

不同页面间的切换使用翻页(PAGE)按钮来实现。

4. 逆变器的启动

首先请确保连接到逆变器的所有线缆正确无误。本逆变器只能连接220Vrms，50Hz的单相电网，同时直流侧电压在任何时候不能超过600V；连接至组件阵列的直流侧断路器处于断开状态；逆变器内部控制电路的开关处于开启状态。确认无误后首先合上交流侧断路器，此时逆变器面板上的黄色“POWER” 指示灯亮，液晶显示器显示版本信息。如果出现故障，则红色的“FAULT”指示灯亮，同时液晶屏显示故障的内容。如果没有故障就可以合上直流侧的断路器，然后按下“停止”按钮，此时液晶屏将显示启动提示信息。此时再按下“开始”按钮逆变器将尝试并网发电，如果一切正常，面板上绿色的工作指示灯亮，表示逆变器开始并网发电。

5. 逆变器的常规操作

(1). 首次启动逆变器, (a) 首先确保第四节提到的准备工作已经完成, (b) 打开逆变器机箱内部的控制电路开关, (c) 等待150秒后逆变器自动启动, 或者 (d) 先按“停止”按钮再按“开始”
按钮手动启动逆变器。

(2). 在出现故障后手动重启逆变器: (a) 按面板上的红色“停止”按钮, 如果故障已经消失，面板上的红色故障指示灯会熄灭； (b) 按薄膜面板中绿色的“开始按钮”.

(3).停止和断开逆变器: (a) 按面板上的红色“停止”按钮, (b) 关闭逆变器内部的控制电路电源开关, (c) 断开连接组件的直流侧断路器, (d) 断开连接逆变器和电网的交流侧断路器.

警告:
