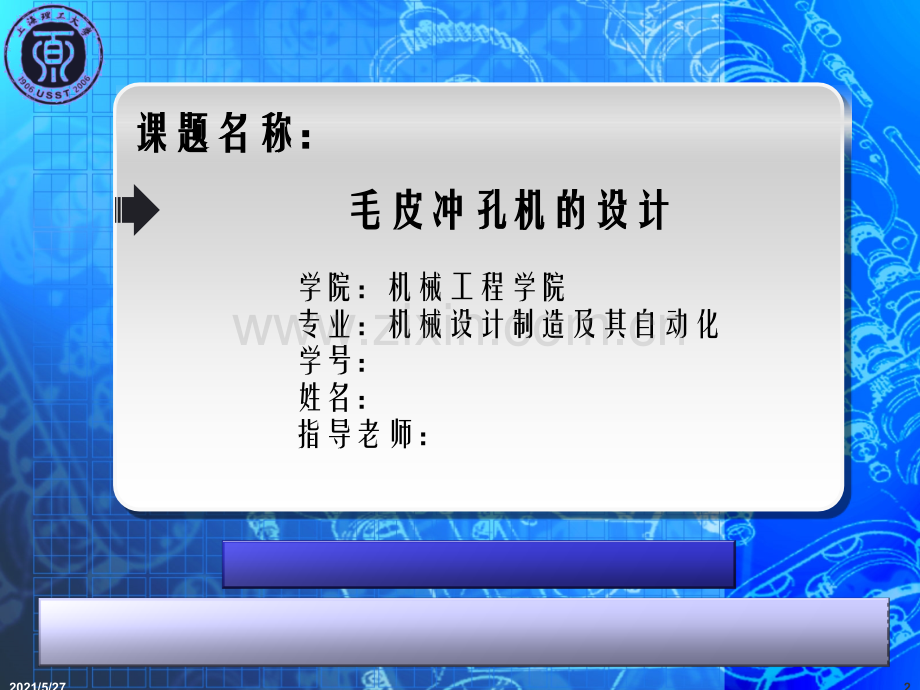

Start2021/5/271课题名称：课题名称：学院：机械工程学院专业：机械设计制造及其自动化学号：姓名：指导老师：毛皮冲孔机的设计毛皮冲孔机的设计2021/5/272垂直重点列表一一 选题背景及研究目标选题背景及研究目标二二 设计参数及传动方案确定设计参数及传动方案确定三三 传动零件设计及校核传动零件设计及校核四四 三维建模及二维工程图绘制三维建模及二维工程图绘制五五 设计总结设计总结2021/5/273设 计 流 程 图前期实际生产工艺探究分析相关学科前景结合分析中期整体结构方案设计 机械传动系统设计机构零件结构参数设计后期三维模型创建二维工程图绘制2021/5/274选选题题背背景景及及研研究究目目标标 长久以来，毛皮制品毛皮制品作为一种高档消费品，特别是毛皮服饰，一直以其保暖、舒适、华贵等特点成为服饰消费市场不变的焦点。伴随近几年来毛皮制品的广泛应用，市场开始对其提出更高的使用要求，时尚美观、保健护养、持久耐用等方面开始被更多的关注，这也意味着对毛皮加工业毛皮加工业提出了更高的要求。在科技快速发展的背景下，现代机械加工现代机械加工取代了传统的手工加工，依托自动化机械设备可靠稳定的运转，克服了以往加工时间长，工艺操作难、毛皮易损坏等缺陷，实现了大批量重复加工，极大提高了生产效率和产品质量，进而有力的推动毛皮产业的整体发展进步。本研究首先对毛皮冲孔加工工艺毛皮冲孔加工工艺进行了调查分析，对现有的冲孔方案展开了横向比较后，选择对已现有的一种毛皮针刺热熨冲孔机进行整体结构优化整体结构优化，特别针对其核心传动系统核心传动系统进行重新设计开发，之后结合软件建模、二维图绘制建模、二维图绘制，完成毛皮冲孔机的设计。2021/5/275设设计计参参数数及及传传动动方方案案确确定定初始参数初始参数2021/5/276冲孔冲孔执行件执行件传动系统传动系统 主体结构方案确定主体结构方案确定冲孔工艺分析比较冲孔工艺分析比较设设计计参参数数及及传传动动方方案案确确定定2021/5/277设设计计参参数数及及传传动动方方案案确确定定执行件方案确定执行件方案确定冲针设计冲针设计冲头装置设计冲头装置设计转盘工位设计转盘工位设计2021/5/278设设计计参参数数及及传传动动方方案案确确定定冲孔机主体结构方案采用圆盘回转多工位直刺冲孔机，冲孔机主要由上压脚装置1、六工位转盘2(安装针孔板)、针盘装置3、机架11(安装加热器)和传动装置等组成。电动机7通过一对圆柱齿轮6，使得主轴5转动，主轴上安装的凸轮4(4)驱动针盘装置3上下往复运动；两套压脚装置1与支承芯轴13组成挑担式结构，由主轴上安装的凸轮8驱动；两凸轮至运动休止角弧段让针盘轴、压板轴间歇停滞，配合六工位转盘2由槽轮机构10通过套筒轴12驱动完成间歇转位。2021/5/279传传动动零零件件设设计计及及校校核核蜗杆传动设计蜗杆传动设计直齿轮传动设计直齿轮传动设计锥齿轮设计锥齿轮设计凸轮机构设计凸轮机构设计槽轮机构设计槽轮机构设计传动装传动装置的运置的运动、传动、传动参数动参数轴设计轴设计2021/5/2710传传动动零零件件设设计计及及校校核核n 电动机的选择 根据工作载荷、工作要求和工作环境等条件，选用Y系列三相交流异步电动机。根据驱动两个针盘装置、驱动上下压脚装置和驱动六工位转盘所需要的功率，估算主轴的功率PW=0.75 kW。查阅各传动部分效率,计算总效率:计算所需电动机功率：Pd=Pw/总=1.0733KW 查机械设计课程设计 得 Ped=1.1 kW 电动机选用Y90L-6 n满=910（r/min）2021/5/2711传传动动零零件件设设计计及及校校核核n 传动装置的运动和动力参数，主要是各轴的转速、功率和转矩，这些是进行传动件设计计算极为重要的依据。根据设计要求：l 工作轴的转速 n=10（r/min）l i总=n满/n=910/10=91 l 取i蜗杆=31，则i齿=2.94动力运动参数如下表：2021/5/2712蜗轮蜗杆设计蜗轮蜗杆设计n选择蜗杆传动类型选择蜗杆传动类型n选择材料选择材料n按齿面解除疲劳强度进行设计按齿面解除疲劳强度进行设计n确定蜗杆和蜗轮主要参数和几确定蜗杆和蜗轮主要参数和几何尺寸何尺寸n校核齿根弯曲疲劳强度校核齿根弯曲疲劳强度凸轮机构设计凸轮机构设计齿轮设计齿轮设计n选定齿轮类型、精度等级、材料及初设选定齿轮类型、精度等级、材料及初设齿数齿数n按齿面接触强度设计按齿面接触强度设计n按齿根弯曲强度设计按齿根弯曲强度设计n对比计算结果对比计算结果,确定模数和分度圆直径确定模数和分度圆直径n其他尺寸确定其他尺寸确定n选择凸轮机构类型选择凸轮机构类型n选择材料选择材料n分析从动件运动规律确定凸轮分析从动件运动规律确定凸轮结构参数结构参数n 其他尺寸确定其他尺寸确定n选择槽轮机构类型选择槽轮机构类型n选择材料选择材料n确定槽轮槽数确定槽轮槽数Z Z和圆销数和圆销数K Kn分析运动要求计算槽轮主要参分析运动要求计算槽轮主要参数数槽轮机构设计槽轮机构设计传动零件设计及校核传动零件设计及校核2021/5/2713轴的设计与校核轴的设计与校核n确定材料确定材料n计算转矩计算转矩n估算最小轴径估算最小轴径n结构设计结构设计n计算齿轮受力计算齿轮受力n计算轴上载荷计算轴上载荷n作出弯扭合成图作出弯扭合成图n按弯扭合成强度校核轴的强度按弯扭合成强度校核轴的强度传动零件设计及校核传动零件设计及校核2021/5/27142021/5/2715 利用CATIA软件进行三维建模，使用特征、草图等模块和完成主要传动零件的建模。在冲孔机的装配过程中，首先将各轴零件装配好，把最上面的六工位转盘单独装配好，再根据各轴之间的关系从下往上进行装配。在装配前，应正确分析各个零件、部件在部件、整机中的位置、作用，以及相关零部件之间的装配关系、运动关系，以保证装配后的整机定位可靠、运动灵活、不发生干涉。三维建模及二维工程图绘制三维建模及二维工程图绘制2021/5/2716三维建模及二维工程图绘制三维建模及二维工程图绘制 运用CATIA软件得到装配体的二维图，存为dwg格式，运用AutoCAD软件进行标注等工作，完成右视图和俯视图，参考机械制图，手绘正视图。2021/5/2717 本次毕业设计虽然仅仅经历了短暂的三个月，但是它浓缩了大学四年学习的全过程，体现了对所学知识的掌握和领悟程度。由于我是第一次进行整体性地设计，不可避免地碰到了许多困难，有时甚至会感到无法下手。无论碰到什么样的困难，我都没有退缩，凭借着一股求知的热情，再加上指导老师的帮助，然后再回到书本攻克一个又一个的难题，最终圆满地完成了本次设计。但是，设计研究过程中仍然存在不足之处，有的问题还待于进一步深入；缺乏实际经验，对一些参数和元件的选用可能不是非常合理，有一定的浪费。这个设计虽然不是最优秀的，但都是通过自己努力得到的辛苦结晶。我相信在以后的设计中，我会越做越好。2021/5/27182021/5/2719
