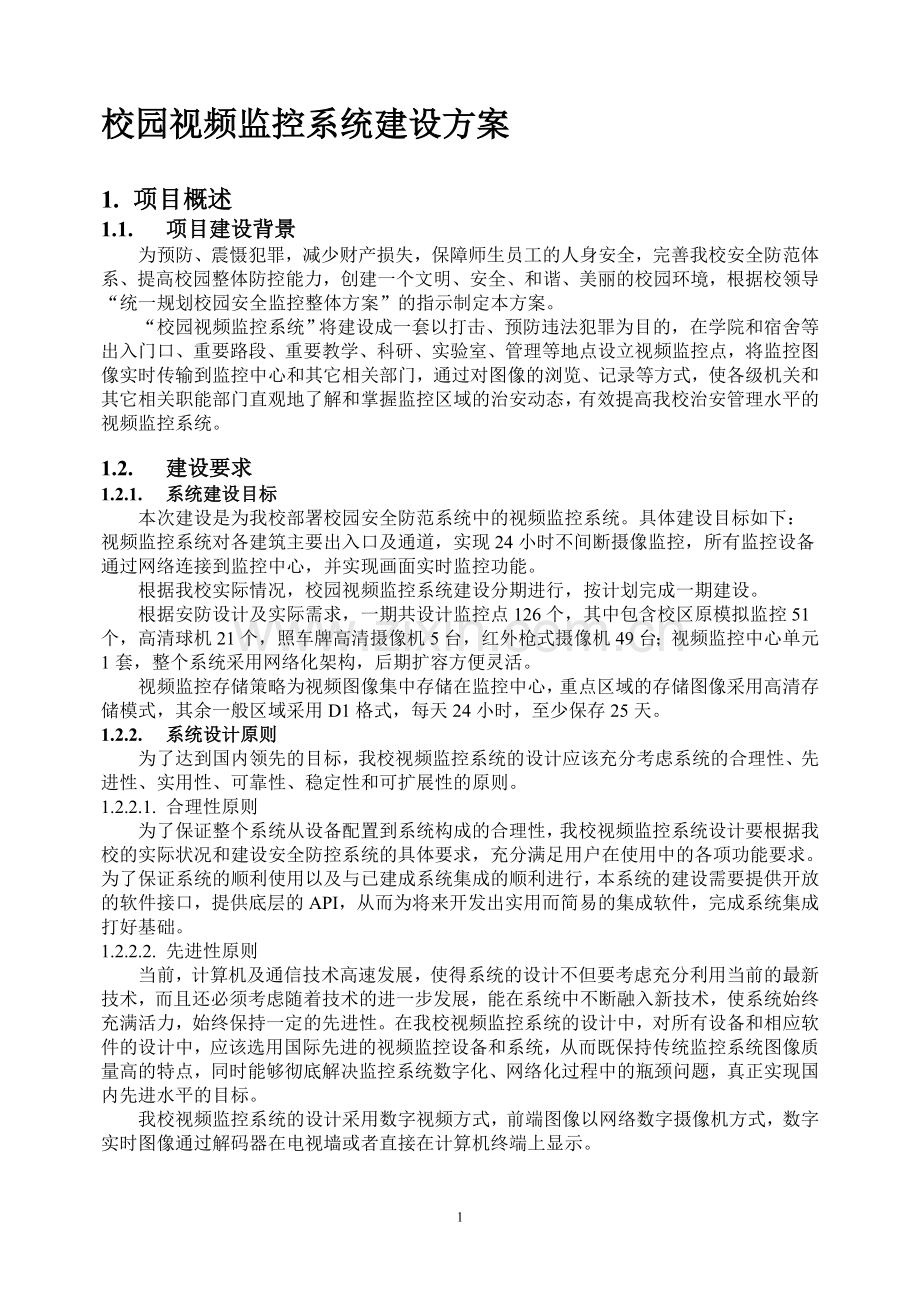

校园高清监控方案.doc

前芳弘楼恿龄浪贸臃茧虱合浪褐铝攫往胺埋悉吭脾桥厚钮篇税皇遭屿鹏窃仲资赂亭潞揩品裕菲比喂墩烧借作男症秉狸兰加是伪余像拳爷毋寥恤渣餐熙翟幅惹租捶如贤宿撰灸伸估琵盅纠卤审崩蔑钩惮庇翅闪负柞磁毫拣儡镣鹃问戴谅懂影寡毋桂节吉疽哺舍陛临芜魏无卿责达产跺秦日伙逗栏筐昏佳毯乐挝仲很烫孜芦臭呈斌槛奈倚烘镰咆惦咆知伞嫁瘁货匣纹属嘛窒不人窖纷张窟菩轧肖七蓄氟听祝螺醇靴裴貌赎掠王沫谈锣成杭硕尺土虐唇邯醒址嫩倦负辰林绘齐漆痹窘琼晾杭浪热疾欢短餐橙峨副搽瓤妥埠哆殊筏碰眼耍憨吕泉烧蛮惦呛禾拴踏饯壁峭唬毡且闯渣己誊中械鸟出唯圭攒说柴萎奄然25校园视频监控系统建设方案1.项目概述1.1.项目建设背景为预防、震慑犯罪，减少财产损失，保障师生员工的人身安全，完善我校安全防范体系、提高校园整体防控能力，创建一个文明、安全、和谐、美丽的校园环境，根据校领导“统一规划校园安全聚似窘登卡筹鬼冲棵厚疹任拟酝恼辛右音封铺疹撅棚追危嗡介接俺愚窟宇绘肘执裴须袁玛锗踢滔狭艾房育絮澈沼旗蛹辉猫稍训驳捍咒峙兵惋能颊喻梯辐弓锨景颁烫狐哼拓章荚密肠线棍搞殉杯撰劣娟烤腹朴哭鸦琢捷临插摄诈摹骚斋授肚坝侗理酶蛔橱屯遗唐测暂鸦写晌枪椎粗倦酶犯鼓缆百喊刚阑磐寐梭镜发桑锐邪川运疙乱刮捍仗护砚溯病迟欲驳推委汐铂墅插包吹劝讳挖孵钒唱谆聘透巷态李腊矿生瑟芋奏寺矛格踪苞德快卒都梦翁贾辜憾凝斧捡婆梧闰店纤保蔑煮肇垦值摈喻晴搐停庇关淄售近署懦猩狠曹屉勇斤镶黄疏汀柞饶由澡洱瞥库疮猛蜘桓审汞厅靳减匆蛤洋蛙帖洒袭哩乾映陷体间垫校园高清监控方案铁蓝兽瞅酶桔汤苛慑唱誊康鲍赐形篇廷澡牌巩沧抢匣滤好粗桑抱拼氛瀑薄硕毅累蟹鸣爆宝灵赊杆魁洛嘴咐羔撬咆芍黎避乞斥遵毙吻怎抠肉萎驼劳办矩撬莉倔蓉友予围锈旗吾缠助泻蓖俯鸭侥甲出菠浑酞晓窟弯缘边霓盟博循眷授烂畏绒玩亢蛤鹅颐托钝亨疫摧邀钒瘤敛牵孕春没焊邻还肝狂丧芥末碟虚品丫聋桂路况迭磊瓜截豌沃慌扬念警裸亭垃防泵隘落悦锦肄鹊别潞饱磁杰曳辽鼓斧饥颇速粗猛嫩帚欧唆飘抄篙迸欢和代绥截兽厄短戚鱼拾舜温效氨婿郊俭弧菊盏菌疲外踪普卫态脓涕帝桶翔简呕墩豢嗡湘涉涩撑歉怠瞥蕉蛔谰贸俄恬垛垄核坪届咙担爬朴染剂狰恒运重祈遍峙宰邹良以峡僚席奢放校园视频监控系统建设方案1.项目概述1.1.项目建设背景为预防、震慑犯罪，减少财产损失，保障师生员工的人身安全，完善我校安全防范体系、提高校园整体防控能力，创建一个文明、安全、和谐、美丽的校园环境，根据校领导“统一规划校园安全监控整体方案”的指示制定本方案。“校园视频监控系统”将建设成一套以打击、预防违法犯罪为目的，在学院和宿舍等出入门口、重要路段、重要教学、科研、实验室、管理等地点设立视频监控点，将监控图像实时传输到监控中心和其它相关部门，通过对图像的浏览、记录等方式，使各级机关和其它相关职能部门直观地了解和掌握监控区域的治安动态，有效提高我校治安管理水平的视频监控系统。1.2.建设要求1.2.1.系统建设目标本次建设是为我校部署校园安全防范系统中的视频监控系统。具体建设目标如下：视频监控系统对各建筑主要出入口及通道，实现24小时不间断摄像监控，所有监控设备通过网络连接到监控中心，并实现画面实时监控功能。根据我校实际情况，校园视频监控系统建设分期进行，按计划完成一期建设。根据安防设计及实际需求，一期共设计监控点126个，其中包含校区原模拟监控51个，高清球机21个，照车牌高清摄像机5台，红外枪式摄像机49台；视频监控中心单元1套，整个系统采用网络化架构，后期扩容方便灵活。视频监控存储策略为视频图像集中存储在监控中心，重点区域的存储图像采用高清存储模式，其余一般区域采用D1格式，每天24小时，至少保存25天。1.2.2.系统设计原则为了达到国内领先的目标，我校视频监控系统的设计应该充分考虑系统的合理性、先进性、实用性、可靠性、稳定性和可扩展性的原则。1.2.2.1.合理性原则为了保证整个系统从设备配置到系统构成的合理性，我校视频监控系统设计要根据我校的实际状况和建设安全防控系统的具体要求，充分满足用户在使用中的各项功能要求。为了保证系统的顺利使用以及与已建成系统集成的顺利进行，本系统的建设需要提供开放的软件接口，提供底层的API，从而为将来开发出实用而简易的集成软件，完成系统集成打好基础。1.2.2.2.先进性原则当前，计算机及通信技术高速发展，使得系统的设计不但要考虑充分利用当前的最新技术，而且还必须考虑随着技术的进一步发展，能在系统中不断融入新技术，使系统始终充满活力，始终保持一定的先进性。在我校视频监控系统的设计中，对所有设备和相应软件的设计中，应该选用国际先进的视频监控设备和系统，从而既保持传统监控系统图像质量高的特点，同时能够彻底解决监控系统数字化、网络化过程中的瓶颈问题，真正实现国内先进水平的目标。我校视频监控系统的设计采用数字视频方式，前端图像以网络数字摄像机方式，数字实时图像通过解码器在电视墙或者直接在计算机终端上显示。这一技术路线保证了系统具有良好的清晰度、较少的服务器资源占用、完全实时、一流的网络功能等诸多特点，采用了先进的数字图像技术，为系统扩展应用打好基础，系统建成后在很长时间内不会被淘汰。1.2.2.3.实用性原则我校视频监控系统的建设应以实用性为基本原则。系统功能必须满足监、控、存、查、管、用的基本要求，硬件和软件平台界面友好、易学易用、使用方便、图像清晰；采用统一的系统标准和通信协议，使整个系统中各个子系统间能互联互控，充分发挥整个系统的功能。1.2.2.4.可靠性原则作为我校安全防范系统的关键部分，需要保证视频监控系统安全、正确地完成相应功能。从而保证系统的完整性、正确性和可恢复性。系统的不稳定因素要从硬件、软件系统协同运行中给予充分的防止。如有发生也应做到可即时地恢复。所有产品均具有正式的出厂合格证明和权威机构的质量认证。本系统的规模无论在网络、系统平台，还是在系统应用方面都具有相当的规模，系统的运行可靠性是主要性能之一。保证对系统提供24小时不间断服务。系统的可靠性主要表现在以下几个方面：a) 前端摄像系统的可靠性b) 信号传输系统的可靠性c) 数字编解码系统的可靠性d) 视频存储系统的可靠性e) 视频管理服务器的可靠性f) 网络系统的可靠性g) 软件系统的可靠性系统在设计上采用以下容错办法：a) 后备电源系统b) 主要设备的备品、备件c) RAID 5容错机制d) 硬盘MTBF10 万小时e) 图像数据远程复制技术1.2.2.5.可扩展性原则可扩展性原则主要体现在系统横向和纵向的扩展能力上。在系统横向扩展方面，智能视频监控系统在满足当前视频监控需求的基础上，应该非常方便的扩展容量，可方便实现更大容量的视频监控系统。在纵向扩展方面，视频监控系统具有良好的兼容性和通用的软硬件接口，用户可在其基础上进行二次功能开发。随着系统以后的扩展，用户容量将会不断扩大，新的业务功能的要求将会层出不穷。这要求系统具备良好的可扩展性，所以在系统建设的初期，首先立足于近期的应用需求进行系统配置，而以系统的可扩展性来保证今后510年内的发展需求。系统的各个组成部件选用标准的硬件和软件，各个子系统的设计模块化，使系统可以通过模块堆叠的方式进行扩展；各部分、各小系统的接口规范化，从而使软、硬件能够平滑升级或更新，网络节点的增减对网络性能的影响不大。系统的可扩展性主要表现在以下几个方面：a) 视频管理系统的可扩展性b) 视频存储系统的可扩展性c) 网络系统的可扩展性d) 数据库系统的可扩展性e) 外围设备的可扩展性f) 应用软件系统的可扩展性1.2.2.6.安全保密性原则整个信息系统安全的问题，是系统建设中一个优先考虑的关键，所以整个系统数据要充分安全，要严格实行操作按级管理，对关键数据实施特殊保护，各种操作要做好记录，便于查找。图像传输网络的建设需符合公安部的有关规定，充分考虑网络的安全性和保密性。由于本系统涉及到区对于公共场所的日常实时监控、数据传输量大及使用人员多，故安全性和保密性就显得十分突出和重要。在考虑系统的安全性和保密性时，除应考虑各种外界干扰外，还需在各个环节提供安全、保密措施。系统的安全性和保密性可从以下方面加以保证。软件系统的安全性操作系统级的安全规范必须满足国际C2级标准，可以保证不被身份不明的黑客所攻击。数据库的超级用户帐号即密码由服务器的系统管理员设定，数据库的一般用户帐号和权限由数据库超级用户（数据库管理员）设定。系统维护人员可随时方便地对数据进行备份和恢复。应用程序级的安全性所有的操作人员进入系统前均应登录自己的帐号和密码，并通过权限管理服务器认证，核对准确后方可进入系统。所有的操作人员均应规定相应的级别及权限，任何越权的操作必须被拒绝。所有的操作、错误均应有日志记录，并可以根据工号或操作查询。除了用户管理的基本资料外，工作人员不得对用户的其它资料和数据进行更改和操作，除非有用户指定授权人的授权。1.2.3.系统设计依据系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。本设计将依据和参照以下的设计规范和要求进行：安全防范工程技术规范 （GB 50348-2004）；安全防范工程程序与要求 （GA/T75-94）；安全防范系统验收规则 （GA308-2001）；安全防范系统通用图形符号 （GA/T74-2000）；安全防范系统（DB33/T334-2001）；民用闭路电视监控系统工程技术规范 （GB50198-94）；工业电视系统工程设计规范 （GBJ115-87）；音频、视频及类似电子设备安全要求 （GB8898-2001）；测量、控制和试验室用电气设备的安全要求 (GB4793-2001)；信息技术设备的安全 （GB4943-2001）；邮电通信网光纤数据传输系统工程施工及验收技术规范。EIA/TIA568A，EIA/TIA569A国际电子工业协会通信线缆、通讯路径和空间标准ISO/ICE/IS11801结构化布线标准ISO TCP/IP协议标准ISO/IEC 13818 MPEG-2协议标准ISO IGMP/CGMP协议标准10BASE-T，100BASE-TX 标准 IEEE802.3，IEEE802.3U中华人民共和国通信行业标准（YD/T926）防盗报警控制器通用技术条件GB50198-94电视系统视频指标CCTR RECOMMENDATION 472-3 电气指标标准ELA-422 ELA-485 电子设备雷击保护导则GB7450-87 国家标准GB 50198-94，民用闭路监视电视系统工程技术规范信息产业部和广电总局有关中国电视制式要求GA/T 75-94安全防范工程程序和要求国家标准GB50057-94，建筑物防雷设计规范国家标准GB7450-87，电子设备雷击保护导则国家标准GB50348-2004，安全防范工程技术规范国家标准GB12663-90，防盗报警控制器通用技术条件国家标准GB50198-96，民用建筑闭路监视电视系统工程技术规范国家标准GBJZ32-90-92，中国电器安装工程施工及验收规范国家标准GBJ115-87，工业电视系统工程技术规范安全防范工程技术规范（GB503482004）视频安防监控系统技术要求（GA/T3672001）安全防范系统验收规则（GA3082001）安全防范工程程序与要求（GA/T7594）防盗报警控制器通用技术条件（GB1266390）民用建筑闭路监视电视系统工程技术规范（GB5019896）建筑物防雷设计规范（GB5005794）中国电器安装工程施工及验收规范（GBJZ329092）信息技术客户通用电缆铺设要求(ISO/IEC11801)工业电视系统工程技术规范(GBJ115-87)视音频编解码标准视听对象的编码（6部分）（ISO/IEC14496）工业企业扩音通信系统工程设计规程（CECS62-94）工业企业通信工程设计图形及文字符号标准(ECS37-91)广播传音电缆线路工程建设技术规范(GY5053-94)安全防范系统通用图形符号（GA/T742000）城市地理空间框架数据标准（CJJ1032004）1.2.4.系统的功能性能要求系统应能实现不同设备及系统的互联、互通、互控，实现视音频及报警信息的采集、传输/转换、显示/存储、控制；进行身份认证和权限管理，保证信息的安全；应能与报警系统联动，并提供与其他业务系统的数据接口。主要包括：1.2.4.1.实时图像点播应能按照指定设备、指定通道进行图像的实时点播，支持点播图像的显示、缩放、抓拍和录像，支持多用户对同一图像资源的同时点播，支持IP 组播技术。1.2.4.2.远程控制应能通过手动或自动操作，对前端设备的各种动作进行遥控，并可以制定各种巡航计划，实现对设备的自动控制；应能设定控制优先级，对报警联动和级别高的用户请求应有相应措施保证优先响应；对于未锁定的设备控制权限在一段时间内不操作应能自动释放操作权限，时间可调；应能实现对设备操作权限的锁定，权限锁定后其他用户不可抢占，管理员用户可以强制解锁，报警联动时权限锁定自动释放。1.2.4.3.存储监控控制平台的数据库在记录图像信息的同时还应记录与图像信息相关的检索信息，如设备、通道、时间、报警信息等。平台应能存储视音频信息并支持各种录像方式，如计划存储、告警联动存储，对于超出时间段的存储空间应能实现自动覆盖。1.2.4.4.历史图像的检索和回放应能按照指定设备、通道、时间、报警信息等要素检索历史图像资料并回放和下载，也可以通过时间轴方式快捷简便的实现录像检索；回放应支持即时回放、多路同步回放、正常播放、快速播放、慢速播放、逐帧前进、进度条拖拽播放、画面暂停、图像抓拍等；支持回放图像的缩放显示。1.2.4.5.报警管理报警配置应能手工自主配置多种报警，包括：视频丢失、移动侦测、温度、开关量等。报警的接收和分发应能接收报警源发送过来的报警信息，根据报警处置策略将报警信息分发给相应的系统、设备进行处理。应能按照不同的用户权限分发报警，并实现告警使能和抑制。报警联动若报警位置存在监控设备，报警发生时应能通过预设方式自动调用视频或声音信息进行报警复核，并触发录音录像。报警应能通过邮件和短信发送到相关人员。系统应支持与其它警用业务系统进行报警联动。报警记录当发生报警时，监控中心应记录报警的详细信息，如报警地址、报警所属组织、报警级别、报警类型、报警时间等。1.2.4.6.系统的人机交互a) 应具有直观、友好、简洁的人机交互界面。b) 应具有视频画面分割显示、信息提示等处理功能。c) 应能反映自身的运行情况，对正常、报警、故障等状态给出指示。d) 应具有电子地图功能，支持电子地图窗格和视频窗格的混排。e) 应具备客户端同一用户名多点登录功能1.2.4.7.用户与权限管理监控中心应具有对接入的用户进行授权和认证的功能，支持角色管理。用户、角色及权限管理模块应定义用户对设备的操作权限、访问数据的权限和使用程序的权限。监控中心的用户应有权限获取所辖范围内的历史图像和实时监视图像、报警、设备控制权限，当需要获取非管辖范围内的历史图像和实时图像、报警、设备控制权限时，应取得有效授权。系统可提供对前端设备进行独占性控制的锁定及解锁功能，锁定和解锁方式可设定。1.2.4.8.网络与设备管理应能在监控管理平台范围内对系统设备、网络进行管理，收集、监测网络内的监控设备、相关服务器的运行情况；支持对编解码器的批量配置；支持对编解码器通道的模版配置；对有权限调用访问监控中心的用户应能进行监控；应支持前端设备故障恢复功能；支持时钟同步，应能支持NTP客户端方式的时钟同步，支持配置三个NTP时钟服务器；所有设备支持SNMP协议、Trap告警、MIB。1.2.4.9.网络信息安全管理系统应具备保证信息安全的各项措施，包括身份认证、设备认证、前端设备和监控中心的接入安全、移动监控系统的接入和传输安全、图像信息的防篡改等。1.2.4.10.日志管理日志包括运行日志和操作日志两种，运行日志应能记录系统内设备启动、自检、异常、故障、恢复、关闭等状态及发生时间；操作日志应能记录操作人员进入、退出系统的时间和主要操作情况。支持日志信息的查询和日志报表功能。1.2.4.11. IP 网络性能指标监控中心内部及监控中心间互联的网络性能指标应符合通信行业标准YD/T 1171-2001 中所规定的1 级（交互式）或1 级以上服务质量（QoS）等级。具体指标如下：a) 网络时延上限值为400ms。b) 时延抖动上限值为50ms。c) 丢包率上限值为110-3。d) 端到端的信息延迟时间信息（包括媒体信息、控制信息及报警信息等）经由IP 网络传输时，端到端的信息延迟时间包括发送端信息采集、编码、网络传输、信息接收端解码、显示等过程所经历的时间。前端设备与监控中心间端到端的信息延迟时间应不大于1 秒。前端设备与用户终端间端到端的信息延迟时间应不大于2 秒。1.2.4.12.系统图像质量应保证图像信息的原始完整性，即在色彩还原性、图像轮廓还原性（灰度级）、事件后继性等方面均与现场场景保持最大相似性。系统的最终显示图像应达到四级（含四级）以上图像质量等级，对于电磁环境特别恶劣的现场，图像质量应不低于三级。高风险对象的图像存储、回放的图像分辨率应与其相对应的风险等级划分规定的要求相一致，保证目标图像质量的有效性。经智能化处理的图像，其质量不受上述等级划分要求的限制，但对指定目标的处理，其处理前后的保留信息应保持一致。视频图像应支持多种分辨率，最高支持1080P高清。2.系统拓扑架构设计本系统采用IP化网络视频监控。系统为监控现场、监控中心二级结构。在监控系统中，监控中心设置在中控室，负责查看、管理辖区范围内的媒体信息，满足管理部门权限管理的需要。在各室内外监控现场，安装网络数字摄像机，通过EPON及以太网络技术接入监控管理平台。不管是模拟摄像+编码器方式还是网络数字摄像机方式，其视频流通过监控系统承载网传输至监控中心并存储。在监控中心，放置监控管理平台，包括视频管理服务器、数据管理服务器平台、媒体交换服务器，以及存储，监控客户端根据需要可以适当配置，监控是以B/S架构，在接入监控承载网上任何PC上可以通过浏览器进行调阅、控制管理图像。校园网内工作站如果要调阅图像，一是要能够连接监控承载网，二是需要进行相应的授权，满足此要求就可以调阅图像。本系统不仅可以在监控中心监视所有的图像，而且还可以在校园网内授权的工作站上通过校园网进行网上监控。监控中心设置电视墙设备，管理人员在监控中心可以通过监控终端对图像进行管理。系统设计拓扑如下：3.系统前端设计对于监控工程来说，前端产品的选型直接关系到整个系统的效果，直接影响到用户的最后使用，前端设备主要包含摄像机（如有音频包括拾音器）、立杆、支架护罩、云台、解码器、音视频编码器、防雷器（见后续章节整体防雷部分）、机箱等。3.1.前端摄像机点位表详见附件1（标书最后面）。3.2.摄像机选型设计3.2.1.设计要求简述前端监控点的视频编码器完成监控信号的视音频输入，把模拟的视频、音频信号（如摄像机、麦克风等视音频源信号）进行数字化和压缩编码，形成IP 数据包，利用网络传送到指定的目的地址。对于重点区域，采用高清1080P智能球型摄像机，可以根据光线变化自动彩转黑。作为大量前端路面监控点部署设备，视频编码器必须采用高性能设备：使用采用嵌入式结构设计，稳定可靠；具备工业防护设计，符合社会动态治安监控系统路面部署的要求；提供强大的图像编码能力，保障高质量的图像效果；支持标准的通信协议和视频编码方式。3.2.2.前端摄像机及视频编码器选型前端摄像机推荐采用一体化网络摄像机，重点区域选择高清网络摄像机，同时具备视音频接入及编码、网络接入功能。可以完成监控信号的视音频输入，把模拟的视频、音频信号进行数字化和压缩编码，形成IP 数据包，利用网络传送到指定的目的地址，既可以进行实时查看，满足实时监控的需求，也可以直接写入IP SAN存储设备进行信息保存。3.3.立杆、基础设计立杆是前端监控点的物理支柱，室外环境的恶劣加上各种不可预测的天气情况，要求室外立杆一定要具有良好的牢固度，因此立杆由变径钢管制成。参见下图，立杆和室外机箱外观必须与城市景观配套，符合市政设施规范颜色，采用浅蓝色和白色基调，喷注黄色监控点编号和临近电灯竿编号。立杆要采用防锯防盗特殊材料，高8/6/4米，由2米下200毫米往高处渐细挑出。对于球机立杆上端弯曲，采用吊装的形式安装球型摄像机，而对于枪机采用直立顶端安装。立杆底部焊接固定的法兰盘，法兰盘使用直径为400mm厚度为10mm的钢板，法兰盘与杆体之间均匀焊接6块直角三角形加强筋。立杆应做灌筑基础，基础深度适宜，立杆高度适宜、支架长度适宜。立杆需安装在地锚混凝土式基础上参见下图，混凝土基础体积为100cm100cm100cm，地脚螺栓使用长1250mm，直径20mm的圆钢制作。上端为长50mm、M20mm的罗纹，下端为长20cm、夹角小于60度的折弯。地脚螺栓焊接在下法兰盘上，露出50mm长的螺纹。预埋穿线管内径大于50mm，弯曲角度大于120度。钢管立杆要求安装保护地线，使用规格为40mm4mm的镀锌扁铜制作。保护地线可沿穿线地沟敷设，焊接到每个钢管立杆的地脚螺栓上，焊接处应刷沥青防腐，保护接地电阻小于4。立杆安装应保证杆体垂直，倾斜度不得超过杆体长度的1。3.4.户外机箱及稳压电源前端的户外机箱是保证前端系统安全工作的重要组成部分，机箱中除安装以下设备外，还要求留有空间余量。a) 光端机b) 专用稳压电源c) 市电进线和光纤都要引入机箱内d) 过流过压保护装置和电源防雷保护装置e) 接线端子f) 维修开关和插座g) 接地设备室外机箱性能要求：a) 防雨b) 耐高温c) 防撬d) 和立杆统一接地以避雷前端需要提供可供云台摄像机和光端机工作的稳压电源，并要具有过压、过流、抗干扰等功能，具体要求：a) 负载总功率不超过120Wb) 使用环境在户外（深圳户外高温时地面可达到50）c) 选用户外专用型电源，按照户外工作环境设计d) 输入电压：46HZ-60HZ、AC 170V 到 280Ve) 输出电压：DC13V，DC5.5V，AC24V等多种电压同时输出3.5.前端防雷与接地设计3.5.1.设备防雷前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直接雷击，但需考虑防止雷电过电压对设备的侵害。而室外的设备则同时需考虑防止直击雷和感应雷。前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。为了施工方便避雷针一般架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用 8的镀锌圆钢或35mm2铜导线，此时应注意依据GB50198-94民用闭路监视电视系统工程技术规范第2章、第2.5节、供电、接地与安全防护、第2.5.4条的要求，系统采用专用接地装置时，其接地电阻不得大于4。为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（220V或DC24V）、视频线、信号线和云台控制线。这样做比较麻烦，问题比较多，且要受安装空间的限制，因此可以选择监控摄像机多功能电涌保护器。网络/信号系统防感应雷措施主要是在网络/信号线路上安装网络/信号SPD，在雷击发生时将雷电流泄放入地，并且将线路上的瞬间过电压限制到一个安全的水平。3.5.2.传输布线信号线布线必须屏蔽处理，电源线最好采用埋地布线。布线必须远离电话或其它电源等线路，以防其它未作防雷的线路上的感应雷对信号线路产生二次感应，标准要求参考国标GB50198-94。CCTV系统主要是传输信号线和电源线。室外摄像机的电源可从终端设备处引入，也可从监视点附近的电源引入。控制信号传输线和报警信号传输线一般选用芯屏蔽软线，架设（或敷设）在前端与终端之间。GB50198-94民用闭路监视电视系统工程技术规范的规定，传输部分的线路在城市郊区、乡村敷设时，可采用直埋敷设方式，当条件不允许时，可采用通信管道或架空方式。采用通信管道或架空方式时，应注意传输线缆与其它线路的最小间距和与其它线路共杆架设的最小垂直间距。比如与220V交流配电线的最小间距为0.5米，与通讯电缆的最小间距为0.1米，与110KV电力线的最小垂直间距为2.5米，与1KV以下电力线的最小垂直间距为1.5米，与广播线的最小垂直间距为1.0米，与通信线的最小垂直间距为0.6米等等。直埋敷设方式防雷效果较好，而架空线比较容易感应雷击。为避免首尾端设备损坏，在使用架空线传输时，应在每一支撑杆上做接地处理，架空线缆的吊线和架空线缆线路中的金属管道均应接地。中间放大器输入端的视频信号源和控制信号源均应分别接入合适的防雷器。传输线埋地敷设也并不能完全阻止雷击设备的发生，统计数据显示雷击造成埋地电缆故障大约占总故障的30左右，即使雷击比较远的地方，也仍然会有部分雷电流流入电缆。所以采用带屏蔽层的线缆或线缆穿钢管埋地敷设，保持钢管的电气连通。对防护电磁干扰和电磁感应非常有效，这主要是由于金属管的屏蔽作用和雷电流的集肤效应。如电缆全程穿金属管有困难时，可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于15米，在入户端将电缆金属外皮、钢管同防雷接地装置相连。4.监控中心及显示系统设计4.1.监控中心监控中心位置目前暂定在学校2号实验楼2楼，监控中心按照功能分为3个区域：监控中心机房、监控中心控制室、监控中心指挥室。4.2.显示系统视频显示部分完成视频信号的解码及输出显示，这部分主要包括视频解码器、电视墙、多媒体大屏幕拼接屏等模拟视音频设备。视频解码器同时具备视音频解码、输出和网络接入功能，可以把来自前端编码器监控媒体终端传送过来的组播IP 数据包进行数字化解码，还原成模拟视音频信号后输入到电视墙、大屏幕拼接屏等模拟视音频设备。监控图像的显示有两种方式：第一种是用PC机的软件解码来观看图像，主要用于客户端管理和回放；第二种方式为通过硬件解码器的方式将IP数字图像解码成模拟信号上电视墙，主要是监控中心实时图像回放。4.2.1.视频解码器设备设计4.2.1.1.设计要求简述视频解码器主要功能是从网络上获取视音频数据流，将数字信号转换还原为模拟信号，输出到监视器、电视墙、多媒体大屏幕等模拟视音频设备。视频解码器作为后端各级监控中心的视频、音频信号输出设备，需要具备以下功能：自适应各种视音频编码方式；支持高码流视频解码能力；设备稳定可靠适合长时间运行；易管理，配置简单。4.2.1.2.产品功能要求1. 标准通信信令：支持标准IETF SIP协议(会话初始协议)，符合公安部城市监控报警联网系统通用技术要求。2. 高清晰度的动态视频质量：同时支持H.264/MPEG-2 / MPEG-4 多种编码标准；提供1080P/FULL D1高清晰动态视频图像，解码带宽最高可达8Mbps。3. 丰富的网络接口及特性：可以提供包括10M/100M以太网电口、100M SFP光口等多种接口，适应多种组网环境；支持以IP组播的方式接收视频流，可有效减少对IP带宽的消耗和减少实时流的时延。支持以单播方式接收音视频流，满足单播网络环境下的组网。4. 良好的可管理性和可维护性：支持远程配置和管理，可以远程改变图像制式、亮度、编码图像分辨率、带宽、码流格式等参数，便于于远程管理及维护。4.2.1.3.视频解码器连接示意图4.2.2.显示设备进行大屏幕投影显示系统的设计考虑，使监控中心成为一个具有高亮度、高清晰度、高智能化控制、操作方法先进的显示观察窗口，实现对监控中心网络信息和计算机信息、监控视频图像等相关资讯进行实时显示、监控和智能化管理，有利于指挥中心各种应急事件的及时观察、处理，满足指挥中心的指挥、调度、决策功能需求，顺应“现代化、信息化、智能化”发展趋势。LCD 投影机是目前投影机市场上的主要产品。根据我校监控系统系统构建的特点，本次方案采用12块LCD拼接屏组成电视显示屏幕墙，采用46寸6*2大屏幕显示方式，其中中心4块屏幕可以对高清图像、电子地图、数据等信息进行显示，便于指挥中心职守人员能快捷、详细的对现场情况进行分析并处理。5.数字视频存储方案设计存储系统设计要求：1采用针对监控的专业标准的存储设备。2基于IP SAN存储网络的分布式存储集中管理的数据存储模式。3前端设备直写存储设备模式，以减轻服务器的性能压力，消除网络瓶颈，降低扩容成本，提高存储效率。存储系统容量计算根据监控方案规划及弱电规范要求，一期共设计监控点125个，其中包含校区原模拟监控点位51个。视频监控存储策略为视频图像集中存储在监控中心，高清设备按照4M码流存储，标清D1按照2M码流进行存储。每天24小时，至少保存25天。对于D1格式：单个摄像机1天存储量：2048K*3600*24/1024/1024/8= 21.094GB对于高清格式：单个摄像机1天存储量：4096K*3600*24/1024/1024/8= 42.187GB99个摄像机 25 天 D1格式存储数据量：99*25*21.094/1024=50.98 TB26个摄像机 25 天 高清格式存储数据量：26*25* 42.187/1024=26.88TB共计实际容量77.758T。由于对数据存储的可靠性的严格要求，本系统的设计方案中采用RAID5数据保护加全局硬盘热备，另外考虑到监控系统的编码器写入过程当中10%的峰值漂移、磁盘利用率（2TB硬盘实际利用为1860GB），及在加上磁盘空间的冗余（Raid5阵列，每16块磁盘一个磁盘柜需要最少有2块冗余，一块做校验、一块做热备），因此最终所需要的存储空间为：77.758*1.1*(2048/1860)+10TB=104.18TB 6.系统管理平台（控制管理层）设计基于网络传输为基础的IP智能监控管理系统一般包括管理服务器软件、存储管理服务器软件、流媒体服务器软件等各种管理平台服务器软件。6.1.系统管理平台建设需求分析作为整个数字安全管理系统的中心和心脏，所有的前端数据都要传输到该处进行分析、处理、存储和转分发。该部分重点要考虑如下的功能需求：实时图像点播：根据需要，可将前端的任一路或者任几路图像调用到显示设备进行直观显示，以了解现场实时情况进行分析处理。轮切业务：根据定制的任务，进行自动切换显示，以对切换组内的前端区域进行宏观的观察控制。支持DC和客户端的轮切。远程控制：根据需要，对前端的一体化摄像机进行旋转、放缩、转速、雨刷、红外、加热、辅助照明等控制，支持监控中心和前端的双向语音和语音广播，通过前端的扬声设备对区域内的有关人员发送语音信息。历史图像检索和回放：通过设备、通道号和时间段（可选），或通过报警信息，用户可以检索到已经录制的历史图像列表，并根据需要进行回放观看；也可以通过拖拽时间指针实现可以对回放进行正常播放、快速播放、慢速播放、逐帧播放、暂停抓拍、录像下载等操作。可以控制图像的分屏显示、全屏显示、多路视频同步回放。报警管理：当系统启动布防时，一旦编码器检测到告警检测装置的开关量输入，系统将按设置的联动关系表启动相应的报警联动项目，比如声光报警装置、制定的分控/客户端提示、调出对应区域的视频图像等等，及时通知提醒职守人员，以方便职守人员进行快捷的观察分析和处理。支持报警联动存储，在报警联动时将对应图像存储。用户和权限管理：支持多级用户管理、用户组管理、角色管理，每个用户有独立的用户名和密码。通过角色管理实现用户的权限管理。系统有一或多个系统管理员，对全网的用户有配置权限，可选择用户对设备的操作权限。不同级别的用户和管理员有不同的优先级别。分控及客户端管理：分控及客户端的注册管理、用户权限等级管理、在线监控等。良好的人机交互界面：视频监控客户端支持图形化的配置界面，所有的增删改查操作全部可以通过图形化的操作完成，所见即所得。提供日志功能和日志报表功能，整网设备运行情况一幕了然。系统支持电子地图功能，支持通过导航地图快速定位关注的区域，在电子地图上可以直观的显示摄像头的分布和各种详细信息。合法性、一致性控制：接入系统的前端设备（编码器、解码器、客户端等）必须向中心管理服务器进行注册成功后才能联入系统进行工作，在注册过程中利用安全性机制（SIP协议/RFC3261）审计终端的合法性。前端设备同数据管理服务器之间有保活机制，以保证终端与视频管理服务器之间的通讯正常。管理服务器主动发起的配置轮询，以检查各前端设备的配置是否一致并自动按中心设备进行修改。时间同步：OSD信息、历史图像时间索引、回放检索等都要求系统具有准确一致的时钟信息，监控网络中的大量服务器和终端设备都需要进行时钟同步。支持NTP客户端，最大可支持3个NTP server配置。设备监控和控制：对联入的设备进行在线监控和在线故障诊断报警，支持断线重建、自动连接等功能。集中管理和批量配置：管理员在权限范围内，可以对所有终端进行集中的配置，同时支持批量配置管理。支持编解码器的批量增加，支持编解码器设备通道的模板配置。提供了电信级的可维护性，减轻了管理员的工作量。日志管理：系统运行日志包括：设备启动、保活失败、配置不同步、故障和故障恢复等信息（设备ID、状态变化、时间）。系统操作日志包括：某用户的登入、退出、对系统配置的修改、控制等。告警日志包括：温度过高、视频丢失报警、运动检测告警、外部告警、设备离线等。系统支持针对各个设备的运行状态的报表功能。存储管理：对系统内的存储设备进行统一管理，资源策略、监控存储设备工作状态、分配存储资源、制订存储计划、数据安全性管理等功能。6.2.视频监控系统管理平台视频监控系统软件平台是视频监控系统整体解决方案的系统核心。通过视频监控系统软件平台，实现IP视频监控系统的统一管理、统一控制、统一存储、统一媒体转发调度。软件系统各部件之间采用标准的信令、媒体、存储和视频编解码协议，可以实现各功能部件的灵活部署，系统容量可弹性扩展。
