综合布线系统调试方案
一、概述
综合布线作为电子信息集成系统的基础平台，为中国银行网络业务的高效运作，提供了充分的条件和优越的环境。
综合成绩系统为中国银行提供高性能的数据和和音通信的传输媒质，支持电话、数据、图文、图像等多媒体业务。综合布线采用六类结构化布线系统。根据我行网络业务的特殊要求，综合布线系统分为一类核心业务网、二类办公网（含电话）、互联网三套网络综合布线系统，三套系统从物理上进行彻底隔离，从面板、钢管、桥架到网络机柜，均需单独敷设或安装。
中国银行河北省分行第二营业部营业厅装修改造综合布线工程按照综合布线设计规范及业务需求配置信息点：
1） 一层：高柜区、开放式柜台、后台作为营业工位，每工位各预留2个一类、3个二类信息点，两个营业工位预留1个互联网信息点；连在一起的自助取款机、发卡机、回单柜、填单机等自助终端设备，每两台作为一组，其中一台预留1个一类、1个二类信息点，另一台1个一类、2个二类信息点；独立安放的网银体验机、叫号机等自助终端设备各预留1个一类、2个二类信息点；大堂经理预留2个一类、3个二类、1个互联网信息点；LED屏预留1个二类信息点；大厅4个柱子各预留1个一类、2个二类信息点；洽谈室预留2组信息点，每组1个一类、2个二类和1个互联网信息点；铁路公积金预留1组信息点， 1个一类、2个二类和1个互联网信息点。
2） 二层：高柜区作为营业工位，每工位各预留2个一类、3个二类信息点，两个营业工位预留1个互联网信息点；连在一起的自助取款机等自助终端设备，每两台作为一组，其中一台预留1个一类、1个二类信息点，另一台1个一类、2个二类信息点；独立安放的叫号机预留1个一类、2个二类信息点；独立安放的网银机预留1个一类、2个二类信息点；业务拓展团队、票据中心每工位预留1组信息点，每组1个一类、2个二类和1个互联网信息点；理财室、洽谈室、小会议室各预留1组信息点，每组1个一类、2个二类和1个互联网信息点；主席台预留2组信息点，南、北两侧墙面各预留1组信息点，主席台其中1组1个一类、2个二类和1个互联网信息点，其余每组各1个一类和1个二类信息点。
3） 一类网、二类网、互联网信息点面板均单独安装。
垂直主干、网络机柜、路由要求：
在一层设置1个楼层配线间，1、2层的线缆全部汇聚到1层楼层配线间。
中心机房设在三层，从中心机房到1层分配线间敷设6根6芯多模光纤（一类网、二类网、互联网各2根）和2根50对大对数电缆，实现数据和语音传输。
在分配线间内安装3台19英寸标准机柜，机柜尺寸为800*700*2000mm,按照一、二类、互联网在物理上实现彻底隔离的要求，机柜分为一类网机柜、二类网机柜和互联网机柜。

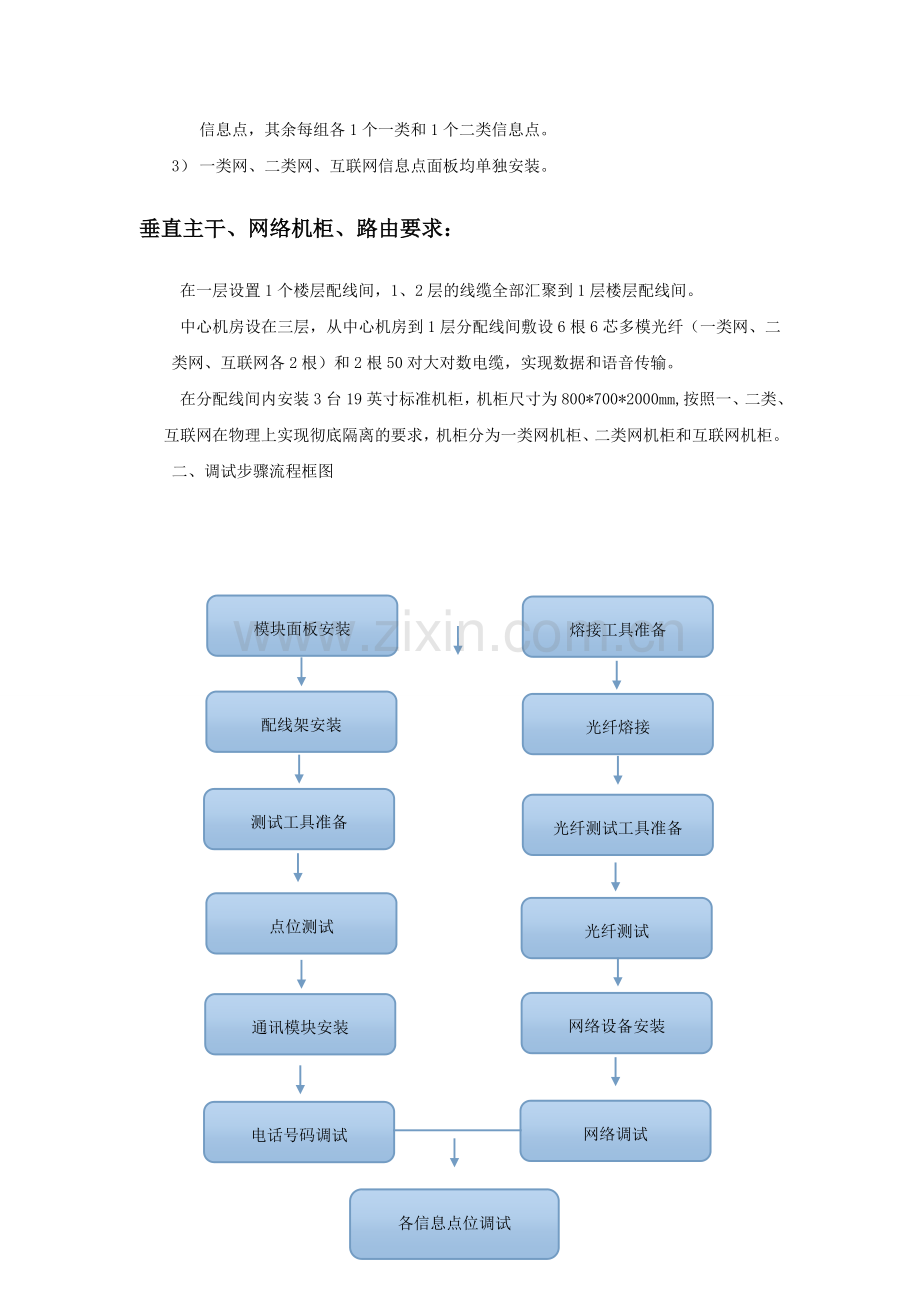

二、调试步骤流程框图
各信息点位调试
点位测试
光纤测试
网络设备安装
网络调试

电话号码调试
通讯模块安装
光纤测试工具准备
测试工具准备
配线架安装
光纤熔接
熔接工具准备
模块面板安装

1、 模块面板的安装
根据色谱和标签安装好信息点的面板
2、 配线架的安装
根据不机柜、配线架的排列顺序安装好数据配线架和语音配线架。
3、 测试工具准备
FLUKE4300、对讲机准备。
4、 点位测试
用FLUKE4300对信息进行测试。
5、 通讯模块安装
根据电信部门的电话号码进行语音模块的安装
6、 电话号码调试
根据银行部门提供的电话号码对弱电间配线架进行号码配置。
7、 熔接工具准备
古河熔接机准备。
8、 光纤熔接
对中心机房和弱电间的多模光纤进行熔接。
9、 光纤测试工具准备
Grandway光发射仪、Hutong光接收机的准备。
10、 光纤测试
对已熔接好的光纤进行测试。
11、 网络设备安装
网络交换机的安装。
12、 网络调试
根据网络服务器的设置IP号码的分配进行局域网和互联网的测试。
13、 各信息点位调试
根据机房所的电话号码和IP地址对各信息点进行调试。
三、 点位测试和光纤测试的具体内容
中国银行河北省分行第二营业部营业厅装修改造综合布线工程所完成的铜链路和光纤链路的参数。
具体检测内容：
1、 接线
测试仪能以图样显示接线的状况，包括：两端正确的接线位置、到加一端的导通、线间的短路、交错对、反结、串对以有其他接线错误。
2、 长度
楼层水平系统的通道（CHANNEL）长度是100米。仪器到少要有测试310米的能力，因为每箱线缆长度是305米。
3、 衰减量
测试各连线两端间信号的损耗，包括：每个连接器的衰减量，构成通道的10米跳线及构成连线的四米设备接线（每根2米）的衰减量，电缆节段的衰减量。
4、 近程串拢
以扫描/步长的频率电压测量方式进行，在一对线中送一平衡信号，然后在另一对线测量感应的信号。为精确亦采取向测试，互换对测试及重复测试等方式。
5、 传播延迟
由输出信号相对于输入信号的相角测量得之，另外，传播延迟也强由TDR测量而得。
6、 光纤连接测试项目及参数：
测试波长：1300nm或850nm
损耗<3.0dB (波长850nm/km)
损耗<1.5dB (波长1300nm/km)
7、 测试方法
采用FLUKE4300测试仪测试，端中实现100%测试。
7.1铜缆通道测试
需要测试的的通道性能参数、长度、衰减、NEXT,，近端串音功率和远端串音，等电平远端串音和回波损耗等项目。
7.2光纤链路测试
具体以测试记录为准。
光纤的端接对环境要求较高，需要在相对较整洁的环境中进行，在光纤配线架端接完成后立即进行测试。在测试中以850nm和1300nm两波长外进行测试，测试不能达到标准的，进行记录，10天内处理完。
光缆成绩链路的衰减
光缆成绩链路在规定的传输窗口测量的最大光衰减应不超过以下表的规定。

标称波长（nm）
最大衰减（dB/km）
最小带宽（MHz - km）
50/125µm
室内多模光纤
850
3.0
2000
1300
1.5
500
8. 测试报告：
对于每一个端口的测试，都就能有完整的测试报告的输出，并完整提交。测试报告的输出应尊重事实，直接将从测试仪器中输出的测试结果打印装订。
点位测试纪录
序号
位置区域
信息点位
测试结果
备注
1

2

3

4

5

6

7

8

9

...

光缆测试纪录
序号
起始位置
终点位置
850（dBm）
1300(dBm)
备注
1

2

3

4

5

...

四、 调试人员组织
技术负责人
项目经理

沟通协调

1人 进度及质量把控

沟通协调

1人 技术指导
配合电话调试
用户工作人员
系统工程师

1人 系统调试

专业施工人员

临时调配人员
2人 安装操作

五、 调试过程中的安全注意事项及措施
1、安全注意事项
a.用电安全，确保电源为200V~230V、50HZ的交流电源。

b.保证机柜和设备有良好的接地。
c.设备安装上架高度时需注意安全，应有足够人员协同操作。
d.光纤测试时不允许双眼正对光纤进行探看。
2、防范措施
a.严格按照用电安全的注意事项进行施工。
b.严格按照防雷接地的注意事项进行施工。
c.设备搬运安装做到稳拿轻放。
d.配备专业的调试人员和工具进行施工作业。
e.严格按照施工图纸和技术交底、安全文明交底进行施工作业。
