（三）选择脚手架搭设方案
本工程为框架结构，七层建筑高度47.1m。根据工程特点，室内采用满堂脚手架并满足模板支撑要求，大厅、外墙采用双排落地式脚手架。其中在二层板－交－为预留施工段，中厅运料入口从二层楼面开始使用悬挑脚手架，使用双排架，三层一挑，共六层，用[16槽钢作挑梁，挑梁间距1500mm，长4500mm。 后浇带位于-轴及-轴线分别与-轴相交之间，宽度为800mm，落地式脚手架横向间距为1500mm，脚手架可以跨过后浇带。
1、搭设前的准备工作
①、采用外径Ø48mmx3.5mm的钢管，立杆和纵向水平杆的长度为4000～6000mm，横向水平杆1400～2300mm。严禁使用锈蚀、弯曲、压扁、损伤和裂纹的钢管，采用的直角扣件，回转扣件和对接件夹紧时扣件开口处最小间隙不小于5mm，禁止使用有脆裂、变形、滑丝等现象的扣件。第一次搭设架子的钢管和扣件数量足够，规格统一、材料符合规定，脚手板，安全网检查合格，数量足够并符合《直缝电焊钢管》（GB/T13793）、《钢管脚手架扣件》（GB15831）规定。
②、塔吊及外用物料提升机位置已确定，不妨碍脚手架搭设，脚手架搭设后必须不遮挡外用物料提升机的操作视线。
③、脚手架搭设方案经审批完毕方准实施，由技术员、安全员向施工作业人员作详细的技术及安全交底。
④、搭设作业人员持证上岗，安全带、安全帽、防滑鞋配备齐全。
⑤、在现浇板上预埋挑梁固定锚固件，使用[16槽钢外挑。
2、脚手架搭设
（1）、落地式脚手架的搭设方案
①、脚手架搭设的工艺流程为：场地夯实平整→检查准备，材料配备→定位设置木垫板→纵向扫地杆→内外立杆→横向扫地杆→纵向水平杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→绑扎安全网→验收。

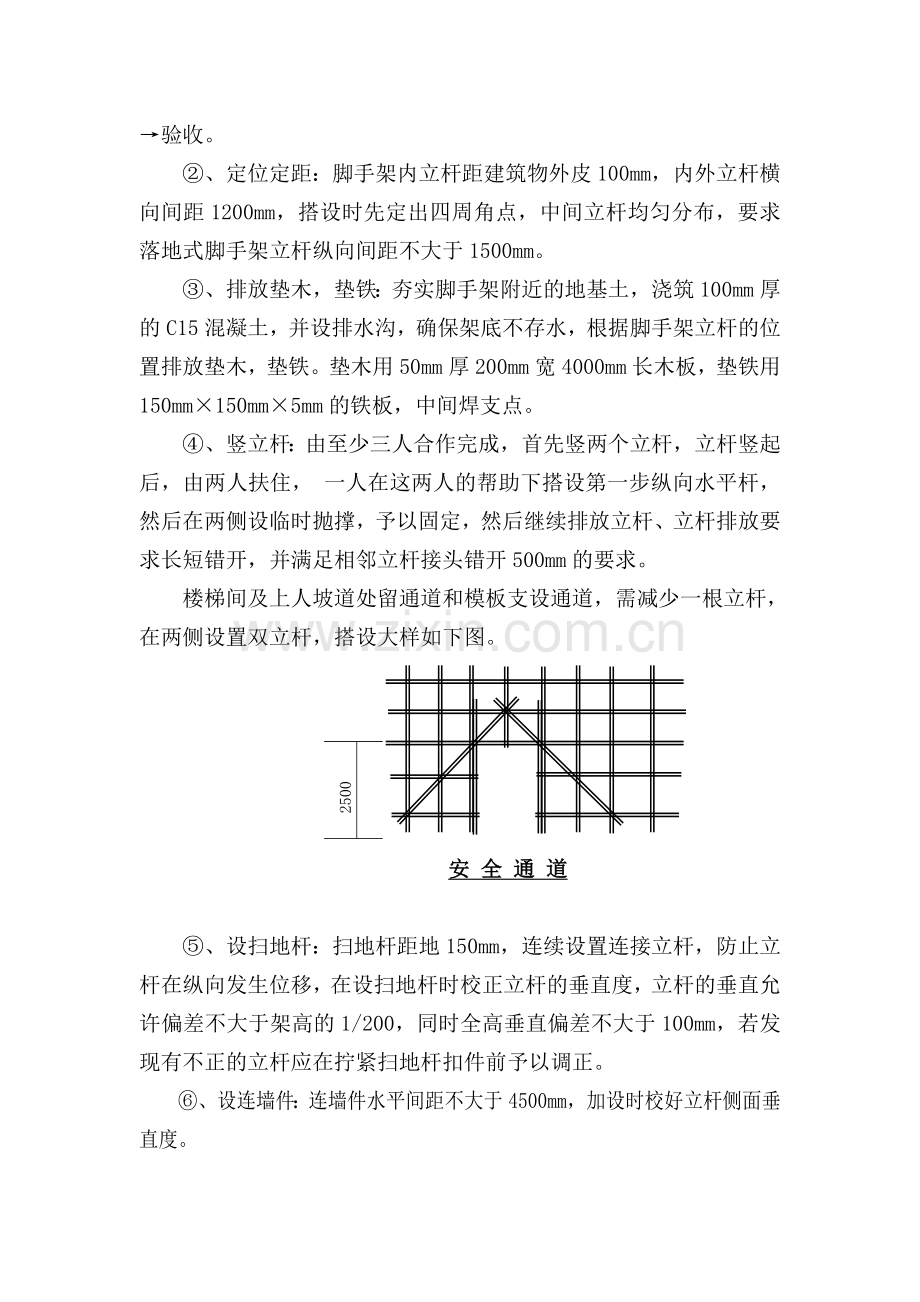

②、定位定距：脚手架内立杆距建筑物外皮100mm，内外立杆横向间距1200mm，搭设时先定出四周角点，中间立杆均匀分布，要求落地式脚手架立杆纵向间距不大于1500mm。
③、排放垫木，垫铁：夯实脚手架附近的地基土，浇筑100mm厚的C15混凝土，并设排水沟，确保架底不存水，根据脚手架立杆的位置排放垫木，垫铁。垫木用50mm厚200mm宽4000mm长木板，垫铁用150mm×150mm×5mm的铁板，中间焊支点。
④、竖立杆：由至少三人合作完成，首先竖两个立杆，立杆竖起后，由两人扶住， 一人在这两人的帮助下搭设第一步纵向水平杆，然后在两侧设临时抛撑，予以固定，然后继续排放立杆、立杆排放要求长短错开，并满足相邻立杆接头错开500mm的要求。
楼梯间及上人坡道处留通道和模板支设通道，需减少一根立杆，在两侧设置双立杆，搭设大样如下图。

2500

安 全 通 道

⑤、设扫地杆：扫地杆距地150mm，连续设置连接立杆，防止立杆在纵向发生位移，在设扫地杆时校正立杆的垂直度，立杆的垂直允许偏差不大于架高的1/200，同时全高垂直偏差不大于100mm，若发现有不正的立杆应在拧紧扫地杆扣件前予以调正。
⑥、设连墙件：连墙件水平间距不大于4500mm，加设时校好立杆侧面垂直度。
架杆伸出扣件外距离不得小于100mm，连墙件设好后可以拆除临时连墙件，脚手架顶部和转角处应增设连墙件。
⑦、继续设纵向水平杆，接长立杆，增设连墙件：纵向水平杆步距1500mm，连墙件水平方向间距4500mm，高度方向间距3000mm。
⑧、设剪刀撑：剪刀撑跨四跨五杆，与地面呈45°～60°夹角搭设，剪刀撑间距9～15m，一般选9m，并沿着脚手架高度连续设置。内脚手架纵横方向均设置剪刀撑。
⑨、安全防护：在距地面3m高处挂安全平网，在施工层脚手板底挂一道安全平网，在-0.9m标高位置挂一层层间平网。脚手架外立杆内侧挂2000目密目式安全网。用直径8mm尼龙绳全眼绑扎封闭，不准用铁丝绑扎。
⑩、设横向水平杆：横向水平杆设在靠近纵向水平杆的立杆上，横向水平杆伸出扣件外大于10cm，在高度方向上沿脚手架立杆两侧交替布置，沿纵向在
两横排立杆之间相向布置。
≥100

铺脚手板：脚手板底增加横向水平杆，横向水平杆间距0.75m，脚手板满铺，并用18号铁丝与横向水平杆扎实，应平整牢固，无探头板，对接小于15cm，搭接大于20cm，设25cm高的挡脚板，在两纵向水平杆中间绑扎防护栏杆。
、搭设上人坡道：在建筑物的大厅北面入口搭设设上人坡道，宽1.5m、坡度1:3，转角平台面积不小于3m2，坡道上每隔300mm绑扎20×30mm的防滑木条，坡道两侧及外围设置踢脚板和1.2m高的防护栏杆。坡道平台外侧及斜道外侧满设剪刀撑搭设到顶。

（2）、悬挑式脚手架搭设方案:
悬挑脚手架采用三层一挑，外挑长度为1.3m，搭设到每段悬挑脚手架顶端时，铺脚手板，作为上一层悬挑脚手架的操作平台。
①、脚手架搭设的工艺流程为：排放挑梁→纵向扫地杆→立杆→纵向水平杆→剪刀撑→连墙杆→铺脚手板→扎防护栏杆→绑扎安全网。
②、定位定距：脚手架内立杆距建筑物外皮0.10m，内外立杆间距1.2m，搭设时定出拐角位置立杆，中间立杆均匀分布，立杆间距不大于1.5m。在混凝土施工之前在周圈现浇板内固定挑梁锚固件，锚固件处现浇板上层增设一层1m×1m的钢筋网片，钢筋为Ø6.5@200，示意图如下：
2Ø20
1cm铁板钻孔
600 600
3Ф16 L=500
160
双螺帽拧紧

锚固件大样图

③、排放挑梁：在混凝土浇筑之前，绑扎好外挑架的横梁锚固环，待混凝土浇筑后安装挑梁槽钢，槽钢外挑1.3m，上焊钢筋头排放立杆，使立杆不滑移。
④、悬挑脚手架其它搭设方法与落地式脚手架搭设方法基本相同，需要指出的是，脚手架连墙件水平间距不能大于4.5m，高度方向不能大于3m，在上一层现浇板下梁内预埋钢筋，将挑梁用Ø16钢丝绳和U形卡拉住。在挑梁位置、悬挑架高度中间位置及施工层脚手板底设置安全平网。
⑤、避雷设置：脚手架的两端设避雷接地，与基础钢筋相接，接地电阻小于10Ω。
（3）、内脚手架
1、砌筑墙体时采用内脚手架，内脚手架铺设宽度不大于1.2m，高度保持低于外墙20cm，内脚手架的支架间距不大于1.5m，支架底角不平要垫木板，并支在能承受荷重的结构上，搭设双层架时，上下支架必须对齐，同时支架应设斜撑拉固。
2、结构式内脚手架。立杆间距不大于1.5m，架宽超过1.7m时，应再增加一排支柱，每步层面高度要低于砌筑的外墙高度20cm，架子的尽端和墙角处及四面交圈的架子，四角必须设八字撑，保持架子稳定，架高2m及以上每步架应设防护栏杆、抛撑、扫地杆、十字撑等其他结构与外脚手架要求相同。
3、支架式内脚手架。支架必须放在能承受荷重的，稳固的结构面上，底层支架放在泥地上时，应拍实平整、支架底脚垫木块，架宽不小于1.2m，支架间距不大于1.5m。搭设双层架时，上下架必须对齐，同时支架间距绑扎斜撑拉固。
4、室内满堂脚手架搭设要求：
①、室内满堂脚手架搭设严格按施工措施要求搭设。
②、满堂脚手架的纵横距为1.2m,底部必须设扫地杆加垫木。
③、满堂脚手架应设登高措施，保证操作人员上下安全。
④、操作层应满铺钢脚手板，不得留有空洞，必须留空洞者，应设围栏保护。
⑤、大型条形内脚手架，操作步（层）两侧，应设防护栏杆保护。
⑥、满堂脚手架步距，应控制在1.5m内。
⑦、满堂脚手架的稳固，应采用斜杆（剪力撑）保护。
⑧、满堂脚手架不得采用钢木混搭。
（4）、井型脚手架搭设方法
柱钢筋绑扎时，由于满堂架不可能各个部位同时搭设，所以需搭设部分井型脚手架。其立杆间距、横杆步距，分别为1.5m和1.8m，四角设斜撑加固，该脚手架简单，搭设方便，使用完后，随即拆除。
3、脚手架施工质量要求
①、立杆的垂直允许偏差不大于架高的1/200，同时全高垂直偏差不大于100mm,相邻两根立杆的接头应错开50cm以上，尽量不在同一步距内，立杆的对接扣件距离主接点的距度小于1/3h。要求立杆首根有长有短，错开搭设。
②、纵向水平杆四周交圈，同一排水平偏差不大于该片脚手架总长度的1/300且不大于5cm，纵向水平杆应布置在立杆的里侧，且各接头中心距立杆的距离应小于1/3跨度。
③、同一跨度内上下两根纵向水平杆接头应错开50cm以上，不宜出现在同一跨内。
④、用于连接纵向水平杆的对接扣件，开口应朝架子内侧，不应朝上，螺栓要朝上，以防止水进入钢管内；直角扣件开口不得朝下，确保安全(如直角扣件开口朝下，螺丝一断钢管即滑脱掉下来)，内外立杆连接必须用对接扣件，不得采用搭接。
⑤、剪刀撑的搭设，将斜杆连接在立杆上，用扣件扣牢，避免钢管扭曲，斜杆两端扣件与立杆接点的距离不大于200mm，中间1～2个扣接点，剪刀撑钢管的接长用搭接方法；用3个扣件固定搭接长度不少于50cm，采用三只回转扣件接紧。
⑥、连墙杆应与脚手架垂直，并尽量拉撑在立杆与纵向水平杆的交接处。
⑦、脚手架各杆件相交伸出的端头均应大于10cm，以防杆件滑脱。
⑧、底座沉降小于10mm，步距偏差±20mm，纵距偏差±50mm,横距偏差±20mm。
4、脚手架拆除
①、脚手架拆除前由项目经理部召开集有关人员对工程进行全面检查，确认已不需要脚手架时，方可进行拆除。
②、拆除外脚手架前应进行安全技术交底。
③、拆除脚手架应设置警戒区，并应派专人负责警戒。
④、拆除脚手架前应将脚手架上的遗留材料、杂物等清除干净，先自上而下，先装后拆，后装先拆的顺序进行。一般的拆除顺序为安全网→栏杆→脚手板→剪刀撑→纵向水平杆→横向水平杆→立杆。
⑤、不准分立面拆架或在上下两步同时进行拆架，作到一步一清、一杆一清。剪刀撑应先拆除中间后拆除两端扣，拆立杆时应先抱住立杆再拆除开最后两个扣，所有连墙件必须随脚手架拆除同步下降，所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
⑥、所有的脚手架应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。
⑦、拆下的杆件与零配件送到地面后，应随时整理检查按品种，分规格堆放整齐，妥善保管。
⑧、拆除脚手架时，要加强对成品的保护，以防损坏门窗玻璃和外墙面。
⑨、每天拆架下班时，不应留下隐患部位。
5、脚手架搭拆安全管理措施
①、搭设或拆除脚手架时，必须划出安全区，设警戒标志、应有专人负责，阻止其他人员靠近工作区域。
②、搭拆脚手架必须持证上岗，凡患有高血压、贫血病、心脏病及其他不适合于高空作业者一律不得上脚手架操作。
③、搭拆脚手架时，操作人员必须戴好安全帽，袖口裤口要扎紧。
④、拆下的零配件要装入容器中用吊篮吊下，拆下的钢管要绑扎牢固，双点起吊严禁从高空抛掷，可利用滑轮徐徐下送或利用塔吊吊运。
⑤、搭设脚手架起步时，应设临时剪刀撑及临时抛撑搭设中要随时按规定做好脚手架与主体拉结工作，铺好脚手板固定好挡脚板和防护栏杆，拉好安全网。
⑥、遇有恶劣天气或当风力大于六级以上时不得进行高空脚手架的搭拆工作。
⑦、脚手架设防雷装置。脚手架每隔50m设一处接地，接地电阻不得超过10Ω。
⑧、严禁在脚手架上接缆风绳和设置起重把杆。
⑨、严格控制脚手架上的施工荷载，不准在脚手架上堆放多余的材料，以确保脚手架畅通和安全。
⑩、拆除架子在使用电焊气割时，派专职人员做好防火工作，配备材料，防止火星和切割物溅落。
、扣件必须拧紧，尤其注意连墙件拧紧力矩必须达到40~65N·m。
6、脚手架日常管理维护
①、在搭设过程中应由项目部组织有关人员及时检查，按有关规定由项目经理、施工队长、安全员、架子工班长进行检查，验收和签证，每两步验收一次，并挂合格牌一块。
②、在工程施工过程中，应派有经验的架子工对脚手架进行检查与维修工作，扣件松动及时拧紧，特别在大风雨后，项目要及时组织有关人员对架子工进行全面检查。
③、脚手架应由工地安全员定期检查（如立杆垂直度、沉降观测等）。发现问题及时采取措施予以解决。
④、脚手架验收合格后任何人不得擅自拆改，如需作局部拆改时须经施工队长和安全员同意后由架子工操作。
7、安全防护设施搭设
1、本工程脚手架外部使用绿色密团网进行全封闭防护，张挂于外立杆内侧，网间搭接用黄色尼龙绳绑扎固定，距基准面高3m设一道安全平网，根据施工进度每隔6m设一道安全网。操作层下一道安全平网，施工层设高1.2m一道防护栏杆和18cm挡脚板周围连续设置，脚手架高于施工层或楼层面1.5m。（附图安全防护见下图）

2、防护棚。在工程进出通道口处用钢管搭设防护棚，搭设高度高于洞口高度，宽度超过洞口宽度，长度为6m，搭设材料使用5mm厚钢架板，绑扎牢固，防护严密，施工机械使用定型化、标准式防护棚，钢筋机械用Ф48钢架杆，搭设宽5m、长6m、高2.5m设双层钢架板。
3、进入施工现场必须戴好安全帽，高处作业必须按规定佩戴安全带，安全带要高挂低用。
4、基坑临边防护，采用Ф48mm钢管0.6×1.2双层防护栏杆，然后挂密目网，连续设置，主体工程阳台、楼梯口和梯段边、通道口两侧边采用天元租赁公司生产的定型化、工具化防护栏杆进行防护，在工程进出通道口处用钢管搭设防护棚。
5、洞口防护：楼板、屋面和平台上短边尺寸小于25cm长度大于25cm的洞口，必须用坚实的盖板盖设，并且能防止盖板移位，边长25～50cm的洞口，用盖板盖住洞口，盖板四周能保持搁置均衡，并有固定其位置的措施；边长50～150cm的洞口用贯穿于砼板的钢筋组成护网，钢筋网间距小于20cm，上面用木板覆盖；边长在1.5m以上的洞口，四周设防护栏杆洞口下张挂安全平网如(图5)。

600
600

图5 洞口防护
6、临边防护：①基坑周边、尚未安装栏杆的阳台、料台、挑平台周边，无外脚手架的层面及楼层周边必须设防护栏杆。②头层墙高度超过3.2m的二层楼面，以及无外脚手架高度超过3.0m的楼层周边，必须在其外围架设安全平网一道。③分层施工的楼梯口和梯段边必须安装临时护栏，顶层楼梯口应随工程结构进度安装正式防护栏杆。④井架和脚手架等建筑物的两侧边必须设防护栏杆。⑤接料平台除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆，防护栏杆与框架连接固定或与其他物体固定，用扣件固定或焊接，在0.6m、1.2m高度处设防护栏杆。设踢脚板并张挂密目网(图6).
600 600

楼层及基坑邻边防护 楼层邻边防

7、避雷设置：脚手架每隔50m设避雷接地，与基础钢筋相接，接地电阻小于10Ω。
8、进入冬季施工时，要随时观察脚手架地基土的变化，如有冻涨等现象，应及时采取措施，加强管理。遇到雨雪天气，脚手架上严禁上人，以防滑倒坠落。气温较底时，（底于-8度），工作人员要带手套。
8、卸料平台搭设
卸料平台设在无悬挑构件位置，卸料平台采用[16槽钢搭设，形状如下图所示，限荷0.8吨。尺寸为3000×6000，锚固件做法同悬挑架，每施工段、每层设置一个。挑梁端部用Ø16钢丝绳斜拉在上一层楼层上，用花篮螺栓加固。

卸料平台
卸料平台用[16槽钢固定在楼层结构上，挑出3.0m。卸料平台与脚手架独立设置，以防止给脚手架增加不利荷载。工程错层处料台搭在下层楼面上或直接利用该楼层。

悬挑脚手架剖面图

9、设计计算书
（1）、脚手架搭设计算
脚手架搭设高度7m。
每米高度计的结构自重标准值gk1＝0.1505KN/m
每米立杆纵距作业层面材料自重标准值gk2=0.3×1.2+0.11=0.47KN/m
每米高度计的外立面整体连墙件和防护材料自重计算基数gk3＝0.0768KN/m
恒荷载标准值：
GK＝Higk1+n1lagk2+Higk3= 7×0.1505+1×1.5×0.47+0.0768×7=5.956KN
取qk＝3KN/m2
施工活荷载标准值：Qk= n1laqk=1×1.5×3×0.7=3.15KN
风荷载标准值：Wk＝0.7μz·μs·Wo=0.7×1.67×1.30×0.35＝0.532KN/m2
①、纵向、横向水平杆的计算
横向水平杆计算
脚手板自重标准值：0.3KN/m2
横向水平杆上的荷载化为均布线荷载0.3×0.75=0.225KN/m
施工活荷载标准值3KN/m2，化为均布线荷载3×0.75=2.25KN/m
荷载设计值： q＝1.2×0.225+1.4×2.25＝3.42KN/m
按简支梁计算：M=ql2/8=3.42×1.22/8=0.6156KN·m
抗弯强度：σ=M/W=615600/5080=121.2N/mm2＜f=205 N/mm2
挠度：υ=5ql4/（384EI）=5×2.475×12004/（384×206000×121900）=2.7mm＜l/150=1200/150=8mm
纵向水平杆计算
P＝ql＝3.42×1.2/2＝2.052KN
按三跨连续梁计算
弯矩：M＝0.175×2.052×1.5＝0.54KN·m
抗弯强度：
σ=M/W=0.54×106/5.08×103=106.3N/mm2＜f=205 N/mm2
挠度：υ=1.146×Fl3/（100EI）=1.146×2052×15003（100×2.06×105×121900）=3.2mm＜l/150=1500/150=10mm
扣件抗滑承载力计算
作用在立杆上的竖向作用力设计值：
R＝2P＝2×2.052=4.104KN
R＝4.104KN<Rc=8.00KN
②、立杆计算
立杆计算长度l0=kμh=1.155×1.8×1.5=3.1185m
i=15.8mm
λ=l0/i=3118.5/15.8=197.37 查表ψ＝0.1852
不组合风载时，立杆稳定验算
N=1.2×NG+1.4NQ=1.2×5.926+1.4×3.15=11.521KN
N/（ψA）=11521/0.1852×489=127.216N/mm2＜f=205 N/mm2
组合风载时
MW=0.85×1.4MWK=0.85×1.4×0.634×1.5×1.52/10=0.255KN·m
N=1.2×5.25＋0.85×1.4×3.15=10.05KN
N/ψA+MW/W=10050/0.1852×489+255000/5080=161.2N/mm＜f=205N/mm2
③、连墙件计算
Wk＝0.7μz·μs·Wo=0.7×1.67×1.30×0.35＝0.5321KN/m2
连墙件间距4.5m时
Nlw=1.4×Wk·Aw=1.4×0.532×4.5×3=10.055KN
Nl= Nlw＋N0＝10.055+3=13.055KN<2Rc=16KN
高度低于23.1m时
Wk＝0.7μz·μs·Wo=0.7×1.25×1.30×0.35＝0.398KN/m2
Nlw=1.4×Wk·Aw=1.4×0.398×3×8=13.37KN
Nl= Nlw＋N0＝13.37+3=16.37KN>2Rc=16KN，但不超过5%。
因此，主体连墙件水平间距不超过4.5m，竖向间距不超过3m，连墙件可以用2个扣件连结。
④、挑梁计算：[16槽钢 W=108.3cm3
F＝5.25×1.2＋3.15×1.4＝10.71KN
P=10.71×1.2/3.0+10.71×0.2/3.0=5.0KN
弯矩M=Fl=5.0×3.0=15.0KN.m
抗弯强度σ=M/W=15000000/108300=138.5N/mm2
悬挑采用钢丝绳拉在挑梁外端：
弯矩：M =10.71×1.2×（3.12-1.22）/（2×3.12）=5.46KN.m
锚固端受力：P=5.46/2.9=1.88KN
抗弯强度：σ=M/W=5460000/108300=4.2N/mm2
Q绳=[10.71×1.92×（3×3.1-1.9）/（2×3.13）+9.51] ×1.414=21.9KN
[16槽钢，自由长度1.2m
ψb=570×63×10×235/1200×160×235=1.87 ψb=1.87>0.6
查同济大学王肇民等编著的《钢结构设计原理》P387页附表3—2得ψb`=0.901
稳定验算M/ψb`W=15000000/0.901×108300=153.7N/mm2
Ø16钢丝绳破断力总和为125KN。
钢丝绳允许拉力δg=αPg/K=0.85×125/4.5=23.6KN。
在每根挑梁上用Ø16钢丝绳斜拉在上一层楼面上。
（2）、卸料平台计算
恒载：脚手板自重0.3KN/m2
栏杆、挡脚板自重0.11KN/m2
活载：9.8×0.8=7.84KN
荷载设计值：q=0.3×1.5×1.2=0.54KN/m
F=7.84×1.4=10.98KN
最大弯矩：Mmax=ql2/8+F×l=0.54×3.12/8+10.98/2×2.2=12.73KN.m
锚固件受力计算：12.73/2.9=4.39KN
抗弯强度 σmax=Mmax/W=12.73×106/108300=117.5N/mm2
ψb=570×63×10×235/3100×160×235=0.724 ψb=0.724>0.6
查同济大学王肇民等编著的《钢结构设计原理》P387页附表3—2得ψb`=0.664
稳定验算M/ψb`W=12730000/0.664×108300=177.0N/mm2
（3）、锚固能力验算
[N]=0.9αmRgAg/K
[N]—容许拉力
Rg—锚筋的抗拉设计强度 210N/mm2
Ag—全部锚筋的截面面积
αm—锚筋锚固长度折减系数，锚固长度30d，则查表知实际锚固长度ls为25d，αm=1.0
K—强度设计安全系数 K=10。
[N]=0.9×210×4×82×л/10=15.2KN
以上各计算中锚环拉力均小于15.2KN，符合稳定性要求
（4）、落地式脚手架地基承载能力验算
落地式脚手架搭设高度只有两层，低于悬挑脚手架计算高度，而搭设方法相同，因此不用再计算脚手架，只计算脚手架基础承载力即可。
板宽200，立杆间距la=1500 基础面积A=b×la/2=0.15m2
N=10.71KN P=N/A=9.51/0.15=71.4Pa
P<fg=kcfgk=1.0×400=400KPa
kc脚手架地基承载力调整系数， 岩石、混凝土1.0, fgk地基承载力标准值。
