扬州市梅岭中学九年级物理质量检测试卷
2016.12
出卷人：王津；审核人：刘英姿
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项正确）
1.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光。其中插入金属片的水果相当于电路中的
A．电源
B．用电器
第1题图
C．开关
D．导线
2.下列几种连接，闭合开关后，小灯泡都能发光且两灯并联的是

第2题图

3.近年来，飞机失事事件时有发生，而飞机上的黑匣子为失事原因提供了重要线索。黑匣子的电路可等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年。关于黑匣子的等效电路中正确的是

第3题图

4.如图，A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则A、B的电阻RA、RB和通过的电流IA、IB间的关系正确的是

第4题图

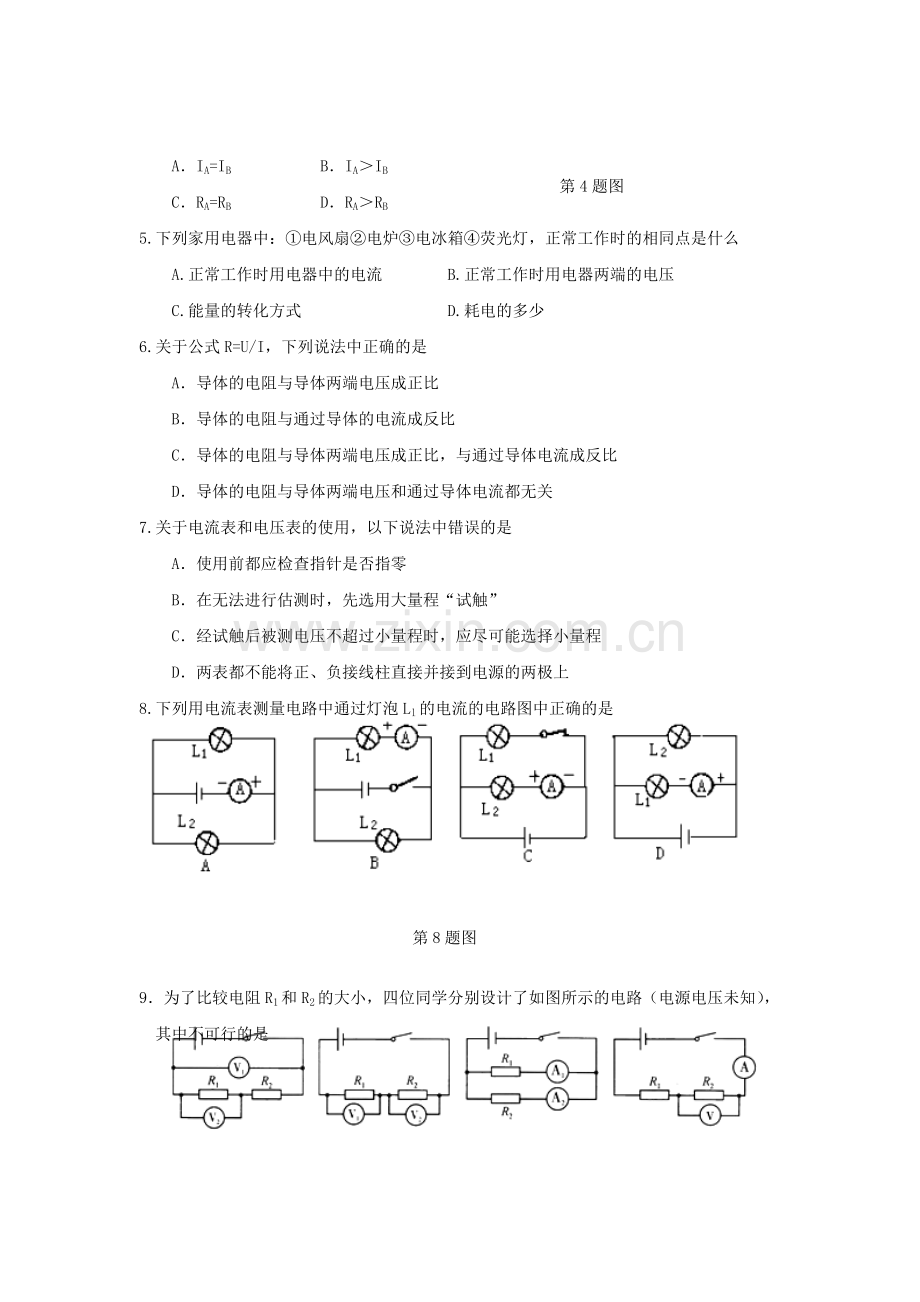

A．IA=IB B．IA＞IB
C．RA=RB D．RA＞RB
5.下列家用电器中：①电风扇②电炉③电冰箱④荧光灯，正常工作时的相同点是什么
A.正常工作时用电器中的电流 B.正常工作时用电器两端的电压
C.能量的转化方式 D.耗电的多少
6.关于公式R=U/I，下列说法中正确的是
A．导体的电阻与导体两端电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与导体两端电压成正比，与通过导体电流成反比
D．导体的电阻与导体两端电压和通过导体电流都无关
7.关于电流表和电压表的使用，以下说法中错误的是
A．使用前都应检查指针是否指零
B．在无法进行估测时，先选用大量程“试触”
C．经试触后被测电压不超过小量程时，应尽可能选择小量程
D．两表都不能将正、负接线柱直接并接到电源的两极上
8.下列用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是

第8题图

9．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路（电源电压未知），其中不可行的是

第9题图
A． B． C． D．

10.小涛设计了一个天然气泄漏检测电路，如图甲所示。R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。下列说法正确的是
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电压表示数变大
C．天然气浓度增大，电流表示数变小
D．天然气浓度减小，电压表与电流表示数的比值不变
第10题图
11.如图所示是电阻甲和乙的I-U图像，下列说法正确的是

第11题图

A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲＝0.4Ω
C．如图2所示，当开关S闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关S闭合，电源电压为2V时，电路总电流为0.4A
12. 如图左所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图右所示。则下列判断正确的是

A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
第12题图

二、填空题（本题共11小题，每空1分，共27分）
13. 完成下列填空：一节干电池的电压为___▲___V；我国照明电路的电压是___▲___V；家庭节能灯中的电流约为0.1A=___▲___mA。
14．如图所示电路，要使灯L1与L2串联，则应该闭合开关___▲___；要使灯L1与L2并联，则应该闭合开关___▲___。如果同时闭合开关___▲___，会造成电源短路，是绝不允许的。

第15题图
第14题图

15．如图甲所示的电路中，电压表V1和V2的示数之比为1：3，则定值电阻R1：R2＝
___▲___；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为___▲___。
16．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”。路口的这些交通指示灯是___▲___的（选填“串联”或“并联”）。有时红灯快结束时黄灯也同时亮了，此时电路中的总电流___▲___（选填“变大”、“不变”或“变小”）。
17．就导电性能来说，金属的导电性能一般比非金属___▲___（选填“强”或“弱”）；有些元素如硅、锗的导电性能介于导体和绝缘体之间，常称作___▲___；某些物质在温度极低时，电阻会变成零，这时的物质叫做___▲___体。
18．科学家对人类文明进步和社会发展做出了重要贡献，为了纪念在物理学中做出过杰出贡献的科学家，有时会以他们的名字作为物理定律的名称。请你写出一个在电学中以此命名的定律：___▲___。
19．如图所示电路，电源电压是4.5V，且保持不变。开关闭合后，电压表的示数为2V，则L1两端的电压为___▲___V，L2两端的电压为___▲___V。

第20题图
第19题图

20． 如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0．6A的电流表改装而成的，R0阻值为10Ω，电源电压为3V，R是规格为“20Ω 1A”的滑动变阻器。当R的滑片处于最上端时，电路中的电流是___▲___A，此时油量表标示为0；当油面上升时，电路中的电阻将___▲___，电流将___▲___（以上两空选填“变大”或“变小”）。
21．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是___▲___Ω；电路中允许通过的最大电流为___▲___A； 电路两端允许加的最大电压为___▲___V。
22．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将___▲___，电流表示数将___▲___（均选填“变大”、“不变”或“变小”）。

第23题图
第22题图

23．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是___▲___V，电阻R1的阻值是___▲___Ω，电阻R2的阻值是___▲___Ω。
三、解答题（本题共8小题，共49分。解答25、26题时应有解题过程）
24. （6分）按要求作图：
（1）如图是某种手电筒的结构示意图，请仔细观察并在虚线框内画出对应的电路图。

（1）

（2）在图中圆圈内填入电流表或电压表符号，使两盏灯都能发光。
（3）如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上（图中L1在下方，L2在上方）。要求：①两灯泡并联；②电流表接小量程且测灯L1的电流；③闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
（3）
（2）

25．（4分）如图所示,R1=4Ω，R2=6Ω，求：
(1)S断开时，电压表的读数是2.4V，电源电压是多少？
(2)S闭合时，电流表的读数。

26. （6分）随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一。热敏电阻的阻值会随温度的改变而改变，图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω 0.3A”字样。Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变。请完成下列小题：
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压；
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围；
（3）此电路能测量的最高环境温度为多少？

27．（5分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如下表
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金

1.0

（1）为了验证上述猜想，他们设计了如图所示的实验电路。在M、N之间分别接上不同的导体，则通过观察___▲___来比较导体电阻的大小，这里运用了___▲___法。
（2）为了验证上述猜想①，应该选用编号为___▲___的两根电阻丝分别接入电路进行实验。
（3）分别将A和C两电阻丝接入电路中M、N两点间，发现C接入电路时电流表示数较大，由此可知：当材料和长度相同时，导体横截面积越___▲___，电阻越大。
（4）为了探究电阻大小与导体材料的关系，导体D的长度应为___▲___m。
28.（8分）如图是小明“探究串联电路电流特点”的实验电路图：

电流表的位置
A
B
C
电流I/A
0.32
0.32
1.6
（1）实验中，选择两个小灯泡的规格应该是___▲___的（填“相同”或“不相同”）。
（2）下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，其电流值是___▲___，造成错误的原因是___▲___。

（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。 则甲的问题是：___▲___；乙的问题是：___▲___。
（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是（ ▲ ）（2分）
A．通过灯泡的电流小 B．灯泡的灯丝断了
C．灯泡被短路　　　　 D．小灯泡靠近负极
（5）实验结束小明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、B两点间测出了L1的电压，接着将电压表接A的导线改接到C点测L2的电压，你认为他的做法___▲___（选填“正确”或“错误”）。

29．（10分）甲、乙两小组探究“电流与电压和电阻的关系”。实验室提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2 A”和“50Ω 1A”），小灯泡一只（正常发光时电压为2.5V），导线若干。

（1）甲小组探究“电流与电压的关系”：
①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整。（2分）
②连接电路时，开关应当___▲___；开关闭合前，滑动变阻器的滑片P应该滑至最
___▲___（左/右）端。
③他们将5Ω的电阻接入电路，检查无误后闭合开关，发现电压表无示数，电流表有示数，造成这一现象的原因可能是___▲___（写出一条即可）。
④排除故障后进行实验得到的数据如下表，由此可得到的实验结论是___▲___。
电压U/V
1.0
1.5
3.0
电流I/A
0.2
0.3
0.6
（2）乙小组探究“电流与电阻的关系”：
①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值。当R的电阻由5Ω更换为10Ω时，滑片应向___▲___（填“左”或“右”）端移动直到电压表的示数为___▲___V，读出电流表的示数。
②为了完成用四个定值电阻进行的实验，应选择滑动变阻器的规格是___▲___。
③他们用小灯泡替换定值电阻，移动滑片，使小灯泡正常发光，电流表示数如图丙所示，则小灯泡正常发光时的电阻约为___▲___Ω（保留一位小数）。
30．（5分）如图所示电路用的是等效替代法测量未知电阻阻值。
其中Rx是待测电阻（阻值大约几百欧），R是滑动变阻器，R0 是电阻箱（电阻箱的最大电阻值大于Rx），请根据实验电路图把下列主要实验步骤中的空白填齐。
（1）按电路图连好电路，并将电阻箱R0的阻值调至最大。
（2）只闭合开关S1和___▲___，调节滑片P，使电流表指
针指在适当的位置，记下此时电流表的示数为I。
（3）只闭合开关S1和___▲___，同时调节___▲___
（选填“滑动变阻器”或“电阻箱”），使电流表的示数为___▲___。
（4）读出___▲___，即可知道Rx的阻值。

31．（5分）阅读短文，回答问题：
路灯自动控制电路
光敏电阻是一种阻值会随光照射强度的变化而明显改变的元件，它由半导体材料制成。
物理学上用“光强”这个物理量来表示光照射强度，国际单位为坎德拉（cd），某光敏电阻R2的阻值与光强E之间的关系如表格数据所示。
生活中，路灯的工作状态是自动控制的，其主要原件是光控开关中的光敏电阻R2。开关S2的状态由R2两端的电压决定。光照足够强时，R2两端的电压很小，开关S2处于断开状态，ab接触，路灯L关闭。当光强降为15cd时，R2两端的电压刚好升至3V，此时开关S2自动闭合，ac接触，路灯打开。已知控制电路的电源电压为6V。
（1）分析表格中的数据，根据电阻R2的阻值随光强变化的规律，空格中的电阻大小应为
___▲___Ω

（2）根据表格中的数据，在坐标图上描点并作出电阻与光强关系的图像（2分）
（3）当R2两端的电压为2V时，光照强度为 ___▲___cd
（4）为了节约能源，使路灯更晚一些打开，应该对控制电路做怎样的调整？（光敏电阻不更换，写出一种方法即可）___▲___

▲▲▲

……………………………………装………………………………订………………………………线…………………………………………
梅岭中学九年级物理质量检测答题纸
一、选择题（每题2分，共24分）
班级 姓名 序号 考试号
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案

A
A
B
A
B
D
D
B
D
D
C
D

二、填空题（每空1分，共27分）
13. 1.5 、 220 、 100
14. S3 、 S1S2 、 S2S3 15. 1:2 、 2:3
16. 并联 、 变大 17. 强 、 半导体 、 超导
18. 欧姆定律 19. 2.5 、 2 20. 0.1 、 变小 、
变大 21. 25 、 0.6 、 15
22. 变大 、 不变 23. 6 、 10 、 20
三、解答题（共49分）
24.（6分）按要求作图:

25.（4分）
（1）6V
（2）1.5A

26.（6分）
（1）5V
（2）50Ω-150Ω
（3）50℃

27. （5分）（1） 电流表示数/灯泡亮度 、 转换法
（2） A、B （3） 小 （4） 0.5

28. （8分）（1） 不相同 （2） 1.6A 、 接的小量程却按照大量程读数
（3） 电流表正负接线柱接反 、 量程选大了应该用小量程
（4） C （2分） （5） 错误

29. （10分）（1）①（2分）

② 断开 、 右 ③ 电阻R短路/电压表断路
④ 电阻一定时，电流与电压成正比 （2）① 右 、 1.5
② 50Ω 1A ③ 7.4

30. （5分）（2） S3 （3） S2 、 电阻箱 、 I
（4） 电阻箱/R0的值

31. （5分）（1） 15
（2）右图（2分）
（3） 30
（4） 增大R1/减小电源电压
