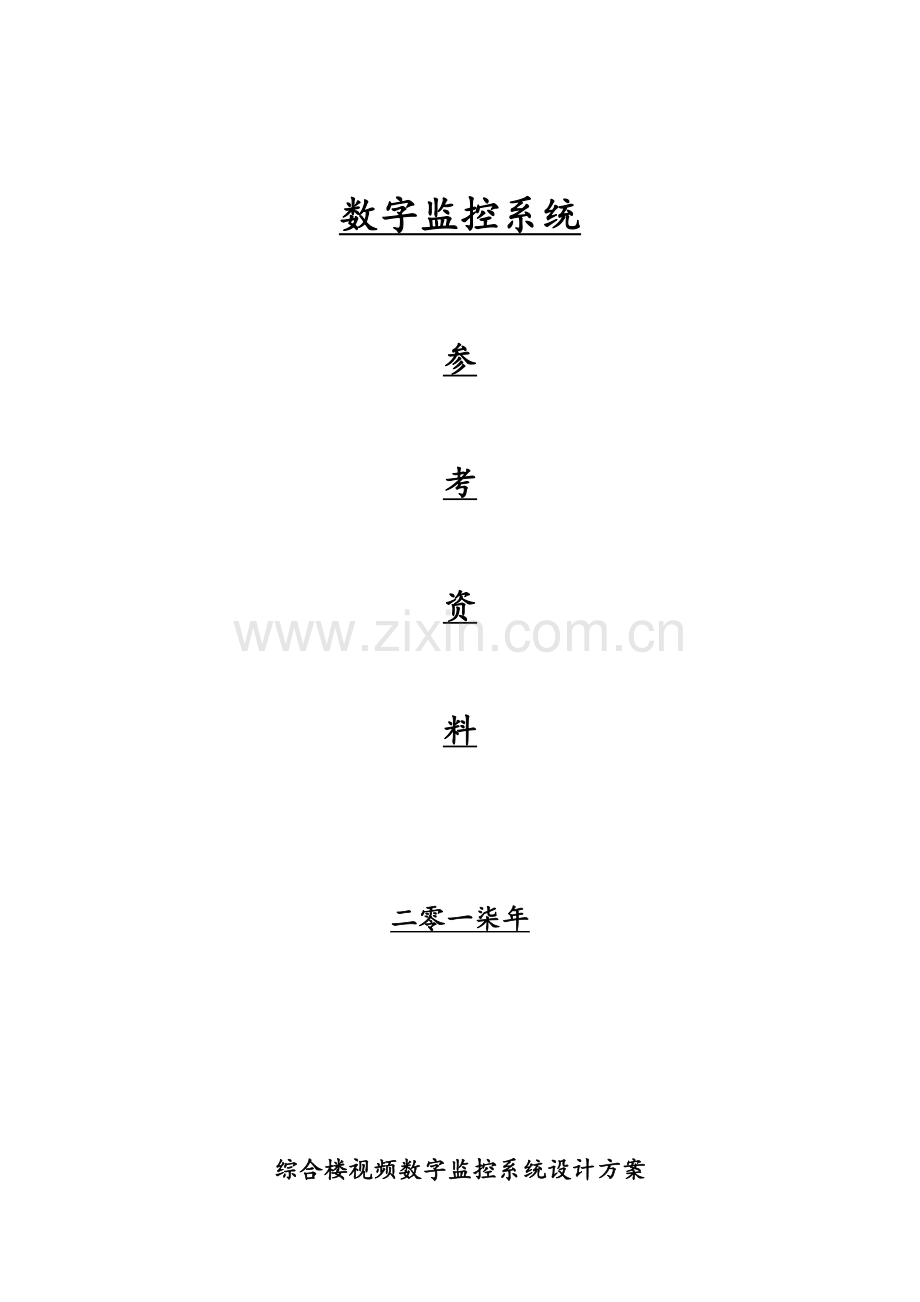

办公楼视频数字监控系统设计方案.doc

数字监控系统

参
考
资
料

二零一柒年

综合楼视频数字监控系统设计方案

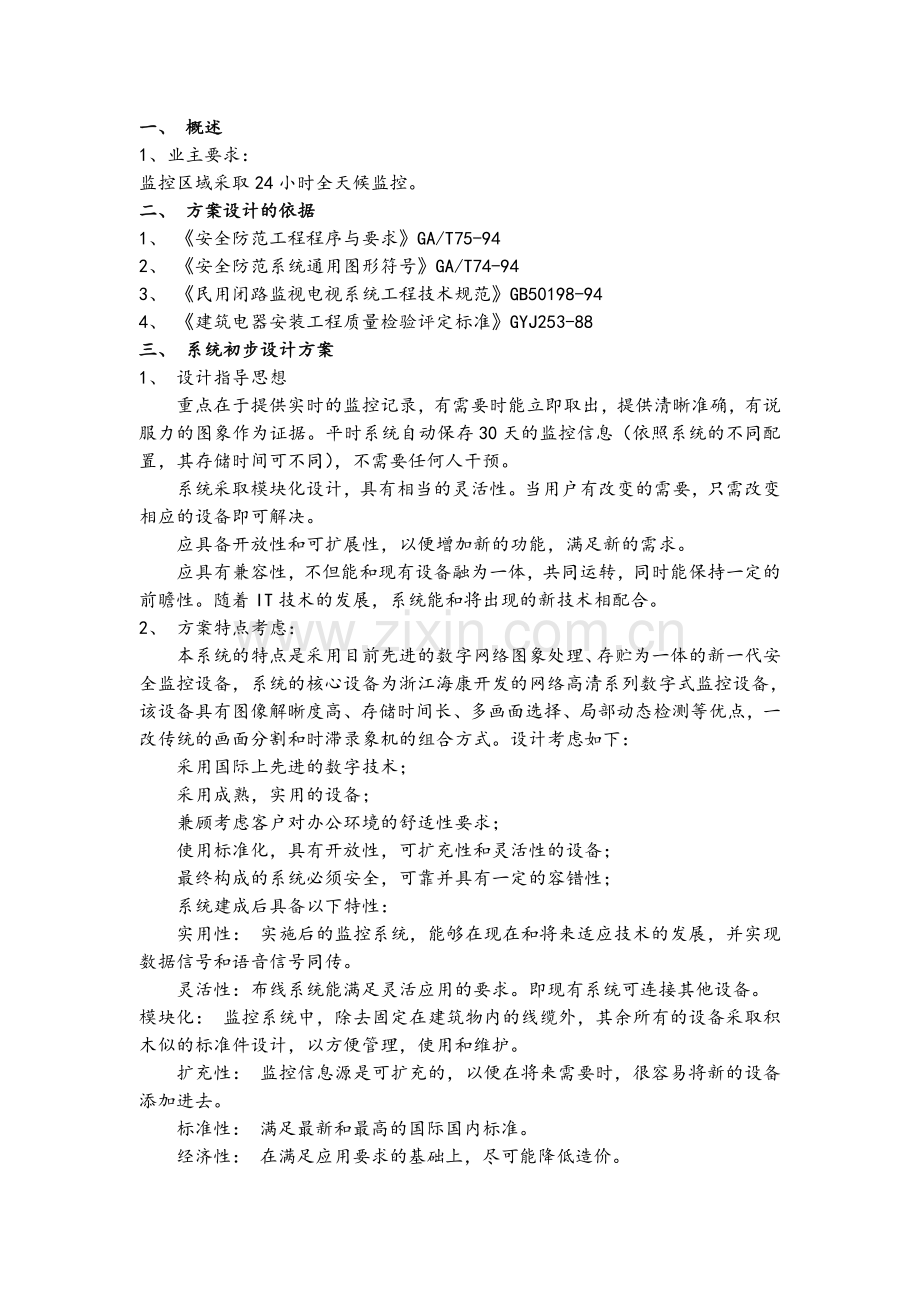

一、 概述
1、业主要求：
监控区域采取24小时全天候监控。
二、 方案设计的依据
1、 《安全防范工程程序与要求》GA/T75-94
2、 《安全防范系统通用图形符号》GA/T74-94
3、 《民用闭路监视电视系统工程技术规范》GB50198-94
4、 《建筑电器安装工程质量检验评定标准》GYJ253-88
三、 系统初步设计方案
1、 设计指导思想
重点在于提供实时的监控记录，有需要时能立即取出，提供清晰准确，有说服力的图象作为证据。平时系统自动保存30天的监控信息（依照系统的不同配置，其存储时间可不同），不需要任何人干预。
系统采取模块化设计，具有相当的灵活性。当用户有改变的需要，只需改变相应的设备即可解决。
应具备开放性和可扩展性，以便增加新的功能，满足新的需求。
应具有兼容性，不但能和现有设备融为一体，共同运转，同时能保持一定的前瞻性。随着IT技术的发展，系统能和将出现的新技术相配合。
2、 方案特点考虑：
本系统的特点是采用目前先进的数字网络图象处理、存贮为一体的新一代安全监控设备，系统的核心设备为浙江海康开发的网络高清系列数字式监控设备，该设备具有图像解晰度高、存储时间长、多画面选择、局部动态检测等优点，一改传统的画面分割和时滞录象机的组合方式。设计考虑如下：
采用国际上先进的数字技术；
采用成熟，实用的设备；
兼顾考虑客户对办公环境的舒适性要求；
使用标准化，具有开放性，可扩充性和灵活性的设备；
最终构成的系统必须安全，可靠并具有一定的容错性；
系统建成后具备以下特性：
实用性： 实施后的监控系统，能够在现在和将来适应技术的发展，并实现数据信号和语音信号同传。
灵活性：布线系统能满足灵活应用的要求。即现有系统可连接其他设备。
模块化： 监控系统中，除去固定在建筑物内的线缆外，其余所有的设备采取积木似的标准件设计，以方便管理，使用和维护。
扩充性： 监控信息源是可扩充的，以便在将来需要时，很容易将新的设备添加进去。
标准性： 满足最新和最高的国际国内标准。
经济性： 在满足应用要求的基础上，尽可能降低造价。
3、 系统设计技术指标（在摄像机的标准照度情况下）
（1） 清晰度：网络高清分辨率1920*1080p
（2） 彩色水平清晰度： 不低于600线
（3） 图像等级： 不低于4级
（4） 信噪比: 大于38dB
4、 系统的组成及其功能
（1）系统的组成：系统由1.前端摄像机、2.传输、3.控制、4.显示、5.记录等部分组成
（2）系统的功能
摄像部分包括摄像机、镜头、防护罩、支架，摄像机电源取为DC12V，前端摄像机；主要功能是摄取可监视范围内的图像。
图像储存采用3000G的硬盘，
传输的主要功能是传递信号：
A、 视频电缆选用型号网络超五类户外线材 双层电缆。
B、 信号防干扰措施：
为了保证系统的信号长期不受干扰影响，系统采用二条措施来保证信号传输时的屏蔽性。
护套感验电压：不击穿
控制线必须是特制的双绞线。
注：具体的检测资料参阅附件。
系统设计采用专用防水网线和单模光纤相结合的方式来，贯通整个场地，到达信号之终点。
C、 施工质量：
所有的信号都是通过光缆来传输的，所以在施工时，对光缆的敷设极为重要。因为这直接关系到信号的质量。为了保证系统有一个良好的信号，在施工时必须做到：
设计管线敷设时，必须考虑线的弯度，要求达到足够的曲率半径（大于电缆的15倍），以避免因电缆弯曲过小，引起信号衰减过大，影响信号质量。
按施工规范穿引电缆，避免电缆被损或电缆特性被破坏，影响信号质量。

控制：主要功能是负责所有设备的控制与图像的信号处理
控制设备的选型
此次选用的产品是高新技术产品数字式监控设备，现阶段，我们认为适合使用要求。
其配置见配置清单：
主要设备的技术指标和功能

嵌入式硬盘录像机

产品类型：嵌入式硬盘录像机（音频、DCIF），DVR、DVS一体机。
品牌：海康威视
型号：海康系列
视频压缩标准：H.264
视频处理芯片：DSP处理器
主CPU：嵌入式MPU处理器
操作系统：RTOS嵌入式操作系统
典型应用：无需监听声音且要求较高图像质量的视频监控场合。
特别说明：
每个视频输入通道最高支持DCIF分辨率编码，也可以选择2CIF、CIF、QCIF等分辨率；16路视频环通输出；1路主口视频输出；支持两路同步回放。
产品技术参数
实时监视图像分辨率：PAL：704*576（D1）；NTSC：704*480（D1）。
回放分辨率：PAL： 176*144（QCIF），352*288（CIF），704*288（2CIF），1024*768
NTSC：176*120（QCIF），352*240（CIF），704*240（2CIF），528*320（DCIF）。
视频输入：16路（NTSC，PAL制式自动识别），BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频输出（本地预览，主口）：1路（NTSC，PAL可选），BNC（电平：1.0Vp-p，阻抗：75Ω）。
视频输出（环通输出）：16路，（电平：1.0Vp-p，阻抗：）。
视频帧率：PAL：1/16—25帧/秒可调；NTSC：1/16—30帧/秒可调。
码流类型：视频流。
视频压缩输出码率：16K～2M可调，也可自定义（单位：bps）。
通讯接口：2个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口。
键盘接口：1个。
级联接口：1个。
硬盘IDE接口：4个，支持8个IDE硬盘，支持的每个硬盘容量达2000GB。
USB接口：1个，协议：USB1.1。支持U盘，USB硬盘，USB刻录机。
VGA接口：1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz。
报警输入：16个开关量输入。
报警输出：4个开关量（或干节点）输出。
电源：90--135VAC或者180--265VAC，47--63 HZ。
功耗：42W（不含硬盘）。
工作温度：-10℃--＋55℃。
工作湿度：10％--90％。
尺寸：19英寸标准机箱（450mm*450mm*95mm）。
摄像机（
主要技术参数
*品牌：天地伟业 * *型号:  *最低照度 彩色模式1Lux 黑白模式 0.03Lux
*64个预置位置
*内置隐蔽区遮挡功能
*移动检测器（48个屏蔽区）
*DNR功能
*密码管理
*图像翻转和镜像功能
*同轴电缆通讯控制（菜单/聚焦/变焦/光圈）
*尺 寸：62(W) X 78(H) X 112(D)mm
*电源：12V DC
5、 设备的连接
具体设备连接图请参阅系统原理图。
6、 同步方式和备电
本系统设计的同步方式为电源同步，所以要求电源为同相位，即所有摄像机取同一相位的电源。
7、 监控室的基本要求及自身安全措施。
基本要求：
监控室配有专用通讯手段，xx机以便能及时联络保安人员和通知工程部。
监控室配有中央空调或分体空调是为保护设备不致于因温度过高而损坏。
环境湿度应保持在30%--50%之间。
室内照明不低于6Lx。
机柜底部有孔将线缆接入机柜,使暴露的线全部保存在机柜内。
为确保各个插座工作性能良好，要求室内有良好通风，并保持室内保持微尘状态。
自身的安全措施：
保证有单独的监控室供监控用。
保安人员24小时值班。
xx通讯联络。
四、所用附件规格及预计工程用量
1、PVC管材：（连接件根据工程实际情况另配）标准PVC管
2、注意点：布线单位务必在布线结束后预留各路线标！
◎主控室中的设备安装机架：其型号、规格和报价根据工程方案最终商定情况而定
注：线缆敷设简要说明
线缆的敷设符合下列要求
线缆的弯曲半径应大于电缆直径的1.5倍
电源线与信号线、控制线分开敷设。
电缆长度逐盘核对，无电缆的接续。
墙壁电缆的敷设，采用卡子方式。墙壁电缆沿墙角转弯时，应在墙角处设转角墙檐。电缆卡子的间距在水平路径上宜为0.6m，在垂直路径上宜为1m。
敷设管道线之前，管口内预设一根镀锌铁线。
穿放电缆时宜涂抹黄油或滑石粉。
进入管孔的电缆应保持平直，并采取防潮、防腐蚀、防鼠等措施。

五、 系统培训计划
A: 由经过专业工程师为用户提供针对方案的现场安装与调试，确保用户及时、顺利的应用。
　　B：为操作人员提供针对性技术免费培训。
　　C：在保修期间上门安装、维护不收任何费用。
　　D：在过保修期后客户如需要技术支持，可预约到本公司免费培训。
六、系统售后服务
A：在过保修期后，客户如需要上门维护主机，客户只需付往返交通费或住宿费。
　　B：在本市地区当接到客户xx，在12小时内响应，普通故障，24小时内修复。
　　C：为用户提供方案与相关技术的售前培训。
　 D：可根据用户的需求情况制定解决方案建议书。

七、本方案器材报价表如下
