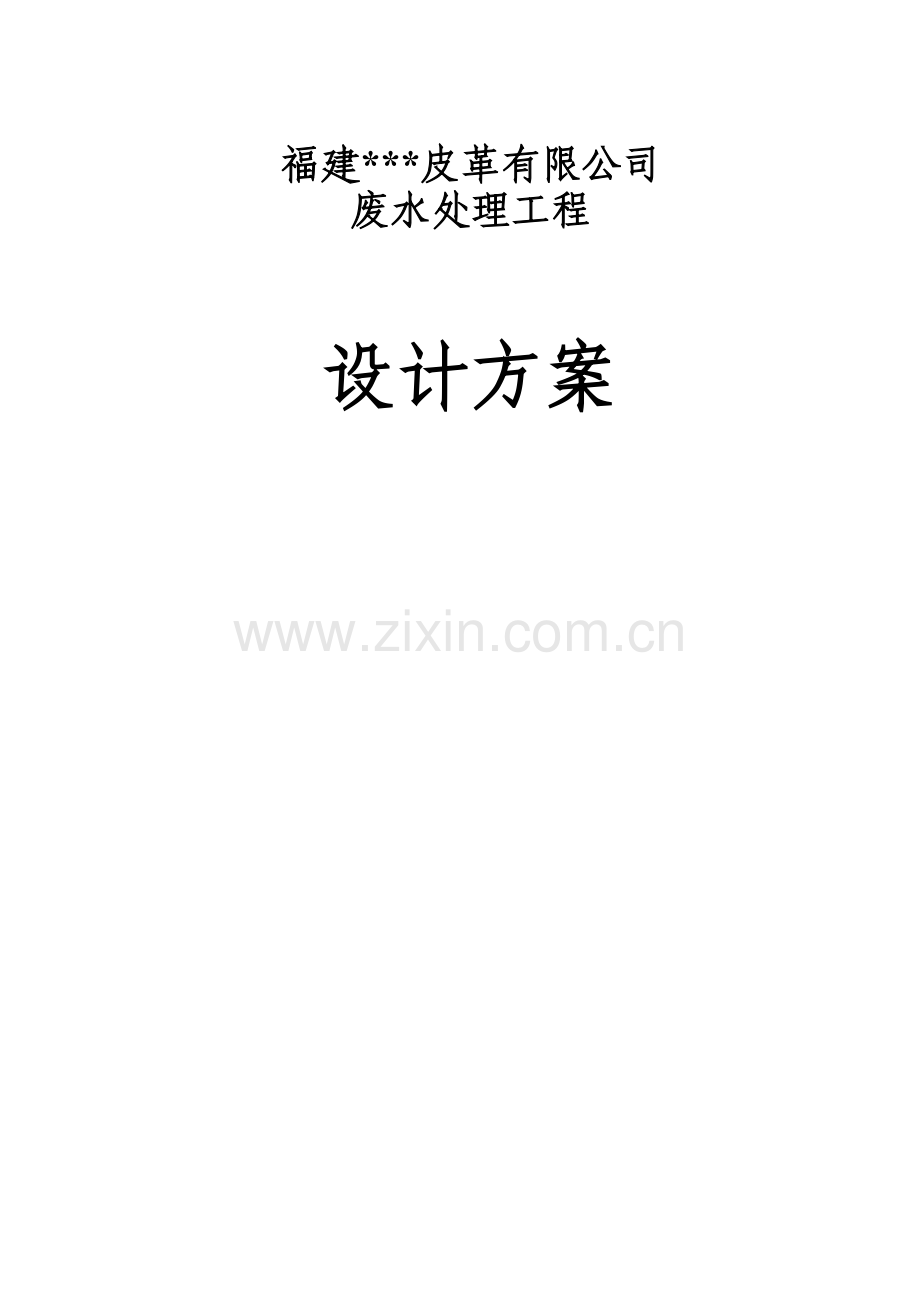

皮革公司废水处理工程设计-方案书.doc

福建***皮革有限公司
废水处理工程

设计方案

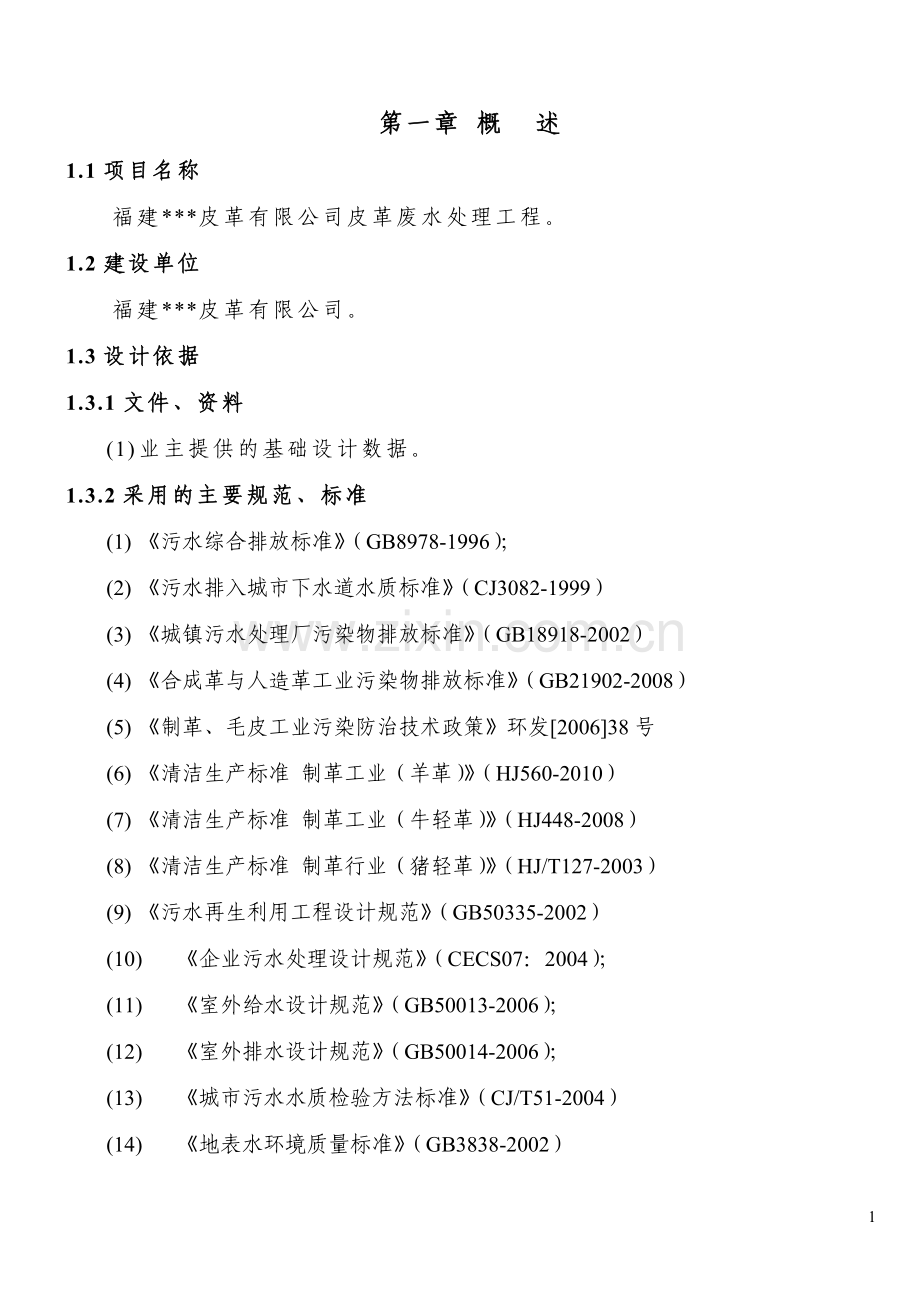

第一章 概 述
1.1项目名称
福建***皮革有限公司皮革废水处理工程。
1.2建设单位
福建***皮革有限公司。
1.3设计依据
1.3.1文件、资料
(1) 业主提供的基础设计数据。
1.3.2采用的主要规范、标准
(1) 《污水综合排放标准》（GB8978-1996）；
(2) 《污水排入城市下水道水质标准》（CJ3082-1999）
(3) 《城镇污水处理厂污染物排放标准》（GB18918-2002）
(4) 《合成革与人造革工业污染物排放标准》（GB21902-2008）
(5) 《制革、毛皮工业污染防治技术政策》环发[2006]38号
(6) 《清洁生产标准 制革工业（羊革）》（HJ560-2010）
(7) 《清洁生产标准 制革工业（牛轻革）》（HJ448-2008）
(8) 《清洁生产标准 制革行业（猪轻革）》（HJ/T127-2003）
(9) 《污水再生利用工程设计规范》（GB50335-2002）
(10) 《企业污水处理设计规范》（CECS07：2004）；
(11) 《室外给水设计规范》（GB50013-2006）；
(12) 《室外排水设计规范》（GB50014-2006）；
(13) 《城市污水水质检验方法标准》（CJ/T51-2004）
(14) 《地表水环境质量标准》（GB3838-2002）
(15) 《室外排水设计规范》（GB50014-2006）
(16) 《建筑给水排水设计规范》（GB50015-2003）
(17) 《给水排水设计手册》第二版
(18) 《给水排水标准规范实施手册》，建设部标准定额研究所（编制）
(19) 《环境工程手册-水污染防治卷》
(20) 《给水排水工程构筑物结构设计规范》（GB50069-2002）
(21) 《建筑地基基础设计规范》（GB50007-2002）
(22) 《建筑地面设计规范》（GBJ50037-96）
(23) 《厂矿道路设计规范》（GBJ22-87）
(24) 《混凝土结构设计规范》（GB50010-2002）
(25) 《建筑结构荷载规范》（GB50009-2001）
(26) 《砌体结构设计规范》（GB5003-2001）
(27) 《建筑抗震设计规范》（GB50011-2001）
(28) 《建筑防雷设计规范》（GB50057-1994（2000版））
(29) 《建筑设计防火规范(2001年修订版)》（GBJ16-87）
(30) 《工业建筑防腐蚀设计规范》（GB50046-1995）
(31) 《城市防洪工程设计规范》（CJJ50-1992）
(32) 《地下工程防水技术规范》（GB50108-2001）
(33) 《给水排水构筑物施工及验收规范》（GBJ141-90）
(34) 《城市污水处理厂附属建筑和附属设备设计标准》（CJJ31-1989）
(35) 《室外给水排水和煤气热力工程抗震设计规范》（GB50032-2003）
(36) 《工业企业采暖、通风及空气调节设计规范》（TJ19-750）
(37) 《工业企业噪声控制设计规范》（GBJ87-1985）
(38) 《民用建筑设计通则》（GB50352-2005）
(39) 《10KV及以下变电所设计规范》（GB50053-1994）
(40) 《供配电系统设计规范》（GB50052-1995）
(41) 《低压配电设计规范》（GB50054-1995）
(42) 《通用用电设备配电设计规范》（GB50055-1993）
(43) 《电力装置的继电保护和自动装置设计规范》（GB50062-1997）
(44) 《电力工程电缆设计规范》（GB50217-1994）
(45) 《工业企业照明设计标准》（GB50034-1992）
(46) 《自动化仪表工程施工验收规范》（GB50093-2002）
(47) 《工业计算机监控系统抗干扰技术规范》（CECS81:1996）
(48) 《电子计算机机房设计规范》（GB50174-1993）
(49) 《电子设备雷击保护条例》（GB7450-87）
(50) 《城市污水处理工程项目建设标准》（修订）建标[2001]77号
(51) 《城市污水处理及污染防治技术政策》建城[2000]124号
1.4设计原则
1.4.1践行科学发展观，节能减排，可持续发展的原则
从保护生态环境、走可持续发展道路的要求出发，加快环境治理基础设施建设步伐，改善和提高水环境质量，形成企业发展和污水处理工程建设同步有序的发展。贯彻国家和地方关于环境保护的基本方针和政策，严格执行相关的法规、规范和标准。
项目力求采用先进节能技术，降低污水处理厂的能耗。厂区竖向设计在确保防洪涝标准的条件下，力求减少厂区填方量和节省污水提升费用。
1.4.2因地制宜的原则
(1)从厂区的实际出发，在规划部门的指导下，工程建设与该区发展相协调，做到既保护环境，又最大限度地发挥工程投资效益。
(2)结合污水水质预测结果及进水水质、水量的特点，选用符合污水处理厂特点、成熟、稳定可靠的、先进的污水处理及污泥处理工艺，确保污水处理效果，减少占地、降低运行费用和工程投资。
1.4.3远近期结合的原则
按照统一规划，分步实施的方针，既满足远期目标，又兼顾近期实施的可行性。充分发挥建设项目的社会效益、经济效益和环境效益。
1.4.4科学、合理的原则
(1)妥善处理和处置污水处理过程中产生的栅渣、沉砂和污泥，避免造成二次污染。
(2)采用布置紧凑的污水处理新工艺，以节省用地。
(3)选用质量好、价格低、效率高的污水处理设备，以减少污水处理厂的维护工作量，保证运行的稳定性。
(4)在保证污水处理厂处理效果、运行稳定和管理方便的前提下，采用现代化技术手段，实现自动化控制和管理，做到技术可靠、经济合理。
(5)在污水处理厂征地范围内，厂区总平面布置力求在便于施工、便于安装和便于维修的前提下，使各处理构筑物尽量集中，节约用地，保证绿化面和使各期工程合理衔接，厂区环境和周围环境协调一致。
(6)厂区建筑风格力求统一，简洁明快、美观大方，并与厂区周围景观相协调。
1.5设计范围
自集水井至排放水池的废水及污泥处理工程，其中包括土建工程、机械设备工程、电气和仪控工程、管线与安装工程、公用工程设施等。

81

第二章 区域概况
2.1自然环境概况
2.1.1地理位置
专案拟建地位于福建省漳州市漳浦县。漳州位于台湾海峡西岸，地处福建东南。陆域南北长187公里，东西宽127公里，面积12607平方公里，介于北纬23°34′至25°15′、东经116°54′至118°08′之间。东邻厦门、东北与厦门市同安县、泉州市安溪县接壤，北与龙岩地区漳平、龙岩永定等县毗邻，西与广东省大埔、饶平县交界，东南与台湾省隔海相望。博平岭横亘于西北，戴云山余脉深入北部境内。平和县的大芹山主峰海拔1544.5米，为全市第一高峰。九龙江全长1923公里，为福建第二大河。流域面积14741平方公里，在漳州境内流域面积7586平方公里。此外还有鹿溪、漳江、东溪等主要河流。九龙江中下游平原面积720平方公里，是省内最大平原。
漳浦县是漳州南部沿海县，在北纬24°6'-23°32'、东经117°35 '-117°58 '之间。东临台湾海峡与台湾隔海相望，南隔东山湾与东山县对峙，西南与云霄县相连，西及西北与平和县、龙海市毗邻，及东北与龙海市接壤。从县城绥安镇北往漳州56公里、往福州373公里，东北往厦门125公里，南下汕头176公里。旧镇码头东到台湾高雄143海里，北上厦门66海里，南下香港278海里。
2.1.2气象
漳州年平均温度21℃。1985年最高日气温36.3℃，最低1.6℃。无霜期达330天以上，年日照2000-2300小时；年积温7701.5℃。年降雨量1000-1700毫米，雨季集中在三至六月。年平均风力二级。漳州每年六至九月常有台风袭来，最大风力达12级，台风常来暴雨或大暴雨，造成洪涝灾害。但在高温季节，台风也有助于降低气温和解除旱象。
2.1.3水文特征
漳州最大的河流是九龙江。九龙江发源于博平岭山脉，分北溪、西溪、南溪三条干流，横贯华安、长泰、平和、南靖、芗城、龙文、龙海市等七个县区。干流长258公里，合支流共长1923公里，为福建第二大河。流域面积14741平方公里，在境流域面积7586平方公里，九龙江中下游平原面积720平方公里。两条干流在龙海市的三叉河汇合后，又分流进东海。除九龙江外，境内较大的河流还有云霄县的漳江，诏安县的东溪，漳浦县的鹿溪，长泰县的龙津江。
九龙江沿岸有许多河谷盆地。在九龙江下游的漳州平原有566平方公里，是福建省的第一大平原。由于土地肥沃，盛产稻谷、甘蔗、水果和其它经济作物。
漳州的龙海、漳浦、云霄、诏安、东山五个县区临海，海岸线全长680多公里。南端的东山岛形如蝴蝶，是福建省的第二大岛，也是福建省著名的渔区。龙海的浯屿岛，面积不到一平方公里。靠近厦门，是著名的渔岛。漳浦则有三个半岛：古雷半岛、六鳌半岛和整美半岛。漳州沿海海岸曲折，海湾较著名的有：诏安湾、东山湾、旧镇湾等。
1、诏安湾：诏安湾海域广阔，是闽南良好的渔场之一。湾内盛产马蛟鱼、黄花鱼，还有鲻鱼、鲈鱼、海鳗、黄翼雕、石斑鱼、对虾、红鲟、梭子蟹140我种，靠近南澳岛一带产鱿鱼。湾内宫咒骂有10多个村庄都以渔业为主。外地每年都有两三百条渔船到这里捕捞。仅诏安县境内的滩涂面积就有2933多公顷，已开发养殖的有牡蛎，泥蚶、螠蛏、文蛤、对虾、青蟹等。
东山县的西埔湾与诏安湾紧连在一起。1979年后，东山从湖塘到丁上村建起一条长4350米、高5.5米、顶宽4.5米的海堤。围垦水面积1800公顷。西埔湾底部平坦，为沙质泥或泥质沙，水质优良，饲料丰富。水温11℃到34℃，无污染，是发展水产养殖的一个良好内湾。
2、东山湾：东山湾是福建著名的港湾之一。它的沿岸分属东山、云霄、漳浦三个县。湾口东山铜陵镇和漳浦古雷半岛，遥相对望，相距仅4000米，口小肚大。湾内水面2.4万多公顷。其中水深4至17米的面积有两万公顷。这里是中国东海和南海的交汇处。东海鱼类和南海鱼类都可在湾内繁殖。湾口的塔屿岛如中流砥柱，因而湾　内风浪不大，湾底质为泥、泥沙或沙，水无污染，温度、酸度、碱度适宜。有云霄漳江淡水注入。水质优良，为多种鱼、虾、贝、藻类增的极好场所。湾内历来产有长毛对虾、斑节对虾、鹰爪虾、龙虾等海珍品。鱼类有鰶鱼、青鳞、鲻鱼、银鱼、黄鲷等几十种。贝类养殖和野生的，主要有牡蛎、泥蚶、螠蛏、扇贝、鲍鱼、江瑶贝、翡翠贻贝等。藻类有海带、紫菜等。1984年中国科学院、国家海洋研究所以及省科委、省海洋研究所、省水产研究所专家，对东山湾进行了考察，确认东山湾可以开发为牧场化和农场化的渔类生产基地，并已列为中国科学院的研项目之一。
3、旧镇湾：旧镇湾位于漳浦中部东南面海区，是由六鳌半岛和古雷半岛合抱而一的一个内湾　，它肚大口小，形如“宝葫芦”。湾内总面积5733多公顷，滩涂平坦，风浪小，长年有鹿溪和浯江溪淡水注入，潮流畅通，各种浮游生物丰富，是发展鱼虾贝藻养殖的良好场所，畅销香港市场的“霞美”，就出产在这里。
2.1.4地形特点
漳州西北多山，东南临海，地势从西北向东南倾斜。地形多样，有山地、丘陵、又有平原。西北部横亘着博平岭山脉，海拔700至1000米，平和县境内的大芹山为最高点，海拔1544米，其它较著名的山岭，有平和县的小芹山、灵通山、长泰县的天柱山、良岗山、漳浦县的梁山，诏安县的九侯山，云霄、诏安、漳浦三县交界的乌山等。全市山地面积8000平方公里。海拔80-240米的丘陵地约2956平方公里，仅地面积的23.56%。
漳浦县境内地势由西北向东南倾斜，西北部为低山丘陵，东南部面海。地貌依次为低山—丘陵台地—河谷盆地—滨海小平原—滩涂、岛礁，山脉河流与地势同一走向。海岸线连绵曲折长达216公里，居福建省第二位。土地总面积2135.3平方公里，其中：耕地57.8万亩，山地182万亩（含草场面积24.1万亩），滩涂面积51.2万亩（含浅海滩涂27.6万亩），三者比例为1: 3.2: 1。主要土壤类型为赤红壤、红壤、冲积土、风沙土、盐碱土、水稻土六类。
2.1.5物产资源
漳州物产富饶，素有"花果之城"、"鱼米之乡"的美称。这里盛产"六大名果"：芦柑、荔枝、香蕉、龙眼、柚子、菠萝；"三大名花"：水仙花、茶花、兰花；以及对虾、石斑鱼、鲍鱼、龙虾、红蟳、扇贝、牡蛎、泥蚶、鱿鱼等海珍品。天香丽质的水仙花、"国宝神药"片仔癀牌片仔癀和"国货之光"八宝印泥，被誉为"漳州三宝"，名扬海外。木偶雕刻、珍贝漆画、九龙璧玉雕等旅游工艺品深受中外游客的喜爱。漳州拥有丰富的植物资源、水产资源、水电资源、矿产资源和温泉资源。
1、植物资源
除盛产大米、青梅、甘蔗、花生、烟叶、黄麻、茶叶，还有水果、蔬菜、花卉、药材和其它特产。
（1）水果有47种，330多个品种。春有枇杷、杨梅、越冬柑桔和香蕉；夏有桃、李、荔枝、龙眼、西瓜、芒果、番石榴、菠萝；秋有天宝香蕉、平和柚子、华安橄榄、梨、余甘、黄皮弹、柿子；冬有芦柑、红桔、橄榄、果蔗，不一而足。
（2）蔬菜有35种，108个品种，冬春有葱、蒜、菲、菠菜、芹菜、芥菜、包菜、花菜、大白菜、萝卜、西红柿、荸荠等；夏秋有冬瓜、丝瓜、南瓜、葫芦、八角瓜、青刀豆、豆角、空心茶、油菜、茄子、洋葱、莲藕等。
（3）花卉有1200多个吕种，如水仙、红梅、腊梅、山茶、建兰、海棠、玫瑰、月季、菊花、芍药、含笑、玉兰、瑞香、杜鹃、桂花、马蹄香、七里香、大丽菊、树兰、三角梅、扶桑、芙蓉等，不胜枚举。盆景盆栽则有罗汉松、石柳、古榕、文竹等。药材有200多种，如茯苓、生地、淮山、郁金、砂仁、肉桂、巴戟、一见喜、金线莲、金银花、天门冬、勾藤、山栀子、黄莲、沉香、仙鹤等。
（4）其它草本、木本、藤本植物有1000多种。南靖县和溪乡六斗山的亚热带雨林，面积20公顷，其中热带亚热带植物达1050多种，诸如桃金娘科、番荔枝科、野牡丹科、豆科、芸香科、无患子科、紫金牛科、夹竹桃科、山毛榉科等。其中最具有特色和富有经济价值的是红栲、黄杞以及橡胶植物花皮胶藤。南靖县南坑乡大岭一带，也保留着大片比较完整的亚热带雨林植被，面积2666多公顷，素有“树海”之称，是福建省仅有的面积最大的一片。十多种稀珍植物如桫椤、建柏、宿轴木兰，包括“人面竹”、“四方竹”、“银练竹”、“金丝竹”等稀有珍贵竹子品种，已列作国家和省保护对象。
2、水产资源
闽南渔场广阔，沿海水产资源有各种鱼、虾、贝、藻等400多种。鱼蟹虾类有长毛对虾、斑节对虾、鹰爪虾、龙虾、梭子蟹、青蟹、锯缘青蟹、鱼 祭 鱼、青鳞、鲻鱼、银鱼、丁香鱼、凤尾鱼、黄鲷、黑鲷、鱼 勒鱼、石斑鱼、蛇鲻、鲂鱼、玫瑰毒鱼 由 、圆鱼 由 、小公鱼、海鲳、海鳗、鳞鱼 是 、鱼 非 鱼 里 、马鲛、真鲷、二长棘鲷、蓝圆鱼 参 、沙丁鱼、乌贼、鱼 章鱼、鱿鱼等；贝类有牡蛎、泥蚶、虫益 蛏、扇贝、鲍鱼、江瑶贝、翡翠贻贝、蛤、螺等；藻类则有海带、紫菜、江离、海萝、羊西茶、铁西菜、浒苔、马尾藻等。
2.2社会环境概况
漳州市辖两个市辖区（芗城区，龙文区）、1个县级市（龙海市）、8个县(漳浦县，平和县，东山县，长泰县，华安县，诏安县，云霄县，南靖县)。常住人口为498万，绝大多数为汉族，也有畲族、高山族等21个少数民族。漳州是新兴的工业城市，已初步建成了以名、优、特产品为依托，以乡镇企业为基础，具有地方特色的轻型工业体系。全市主要工业生产行业有纺织、机械、电子、食品、包装、建材、制罐、医药等15个门类，产品1000多种。确立了食品、机械、电子、电力四大支柱产业和建材、旅游两个重点产业，工业化进程正在快速推进。漳州是全国农业最发达的地区之一。2009年漳州市财政总收入完成113.8亿元，增长12.0%；地方级收入完成70.9亿元，增长17.3%
漳浦县辖20个乡镇、11个农林茶盐场、277个行政村、8个居委会、16个小区、56个农场作业区，土地面积2135平方公里，总人口84万人。改革开放后成为全国首批沿海对外开放县、现代农业示范区和国家级海峡两岸（福建）农业合作实验区的重要组成部分。
2008全年漳浦县实现生产总值97.22亿元，增长14.4%；全社会固定资产投资33.6亿元，增长31.9%；财政总收入5.2亿元，增长38.7%，其中地方财政收入3.2亿元，增长39.8%；城镇居民人均可支配收入10301元，增长15.7%；农民人均纯收入5826元，增长15.0%；城乡居民储蓄存款27.3亿元，增长10.6%；社会消费品零售总额37.69亿元，增长15.3%。
2.3城市总体规划概况
2.3.1城市性质
工贸港口城市，花果之都，国家历史文化名城，闽东南中心城市之一，区域性交通枢纽。
漳州市近期（2005年）人均城市用地指标采用90M2，中期（2010年）人均城市用地指标为95.5M2，远期（2020年）人均城市用地指标为96.7M2，根据漳州市人口规模预测，漳州市2005年为36万人；2010年为40万人，2020年为60万人，则漳州市城市建设用地规模为：2005年：32.4平方公里；2010年：38.3平方公里；2020年：58平方公里。
2.3.2总体布局
现状城市结构是以胜利路、迎宾路组成的东西向干道及324国道，分别联结城市东部的蓝田工业区和西部的金峰工业区，北部的朝阳镇和龙文开发区及南部的桥南新区。今后随着城市中心区的战略东移，沿马灶路向东发展将形成新的以城市中心为主的城市新小区，构成七个相对完整的功能组团。彼此之间通过内部城市干道和外围对外交通干线相互联结，并贴近自然环境。形成带状城市和多中心布局结构。
城市规划区范围：东起江东桥，沿九龙江北溪西岸向北至山后，沿漳州浦南公路向西经金峰工业区北部边界与国道319相交后向南沿九龙江西溪经沧溪、三道亭、跨过圆山至前板，向东经高堂至莲花、向南经林下至田中央，沿水磨里、大帽山、鹿跳湖交国道324线，向东经林前、浦尾、马岭、新社农场、西坑、洪塘、西圆交漳码公路、沿漳码公路至漳汕高速公路，跨江后沿九龙江北岸向东至江东桥，总面积250平方公里。城市总体布局如下：
老城市中心：在西洋坪路到现状东环城路之间，对旧区要调整用地功能，改善生活环境，加强对古城的保护和改造，发挥土地效益。旧城商业区要保持和发扬传统特色。
新城市中心区：在人民广场以南，马灶路以东，东三号路以西的用地之间建设新的市一级行政、文化和商贸中心。
长洲组团：以旅游、商贸、高科技园区和公园、娱乐为主的综合开发区。
蓝田组团：以蓝田开发区为主，向东、北扩展工业，南部为商贸和居住用地。
金峰组团：以金峰工业开发区为主，外加一定的商住用地。
朝阳组团：为新辟工业和商住区，此地发展余地较大，适于安排大中型工业项目。
文教组团：以漳州师范学校和漳州大学为核心，包括桥南的科教发展用地。
桥南组团：该地区南边为荔枝海，环保控制严格，适于开辟高科技园区和居住、旅游、高教等用地。

第三章 设计概要
3.1设计依据及参数
1.产能：4000张皮/日。
2.原废水处理规模：4000 m3/日。
3.进环保处理设施原废水进水水质(取样点为调节池出口)：
污染物名称
浓度
pH值
7.5～9.0
色度
-
悬浮物
3500
(实际原废水设定为4000)
五日生化需氧量（BOD5）
3500
化学需氧量（CODCr）
7000
动植物油
-
硫化物
≦1
氨氮
≦400
总氮
≦800
总磷
-
氯离子
≦4500
总铬
≦1.5
六价铬
≦0.2

说明：浓度单位mg/l，pH及色度除外。

4.排放标准，即终端水质排放要求：
污染物名称
排放限值
赤湖镇政府要求
规划值
(符合往后需求)
pH值
-
6～9
色度
-
≦30
悬浮物
-
≦50
五日生化需氧量（BOD5）
-
≦30
化学需氧量（CODCr）
≦500
≦100
动植物油
-
≦10
硫化物
≦1
≦0.5
氨氮
≦15
≦15
总氮
≦80
≦50
总磷
-
≦1
总铬
1.5
≦1.5
六价铬
-
≦0.2

说明：单位为mg/l，pH及色度除外。

5.各主要单元处理效果预测值：

COD
BOD
SS
S-2
NH3-N
T-N
原废水
7000
3500
≦4000
≦1
≦400
≦800
化学沉淀
系统出口
≦3000
≦1000
≦50
≦1
150-250
200-300
浮除系统
出口
≦2700
≦900
≦45
≦1
130-230
150-250
好氧活性
污泥池出口
≦150
≦15
≦50
≦0.5
100-200
100-200
A-O系统出口(放流水)
≦100
≦10
≦50
≦0.5
≦15
≦50
说明：单位为mg/l

3.2污水处理工艺

3.3 工艺流程简介
(一) 、皮革廢水中的主要污染物來源為:
1.生產過程中從生皮脫離的牛毛、砂土、皮屑、碎肉、醃用鹽、油脂、蛋白质等及其分解後產生的化合物。
2.生產過程中加入的各種化料如鉻鞣劑、硫化鈉、氯化鈉、單寧、染料等， 種類繁多。
皮革廢水具有以下特點：
1.高COD
2.高BOD
3.高SS
4.高硫化物
5.高三價鉻
6.高氨氮及總氮
7.高色度
8.臭味明顯
由皮革廢水的污染特點可知其處理難度大。企業除先對於廠內的雨水、生活污水進行分流外，另須對原廢水再進行分流處理。將原廢水分為含硫廢水、含鉻廢水和綜合廢水3類，先對其進行預處理，再混和進一步處理，以獲得良好廢水、空污處理效果及符合國家環保要求。

(二)、处理工艺说明：
1.含硫废水分流处理系统：
(1).处理系统流程图：
(2).反应原理及管控条件：
a.以MnSO4(硫酸锰)为催化剂，将含硫废水曝气氧化，S-2(硫化物)将氧化
为SO4 -2(硫酸根)，长期操作经验，依循标准操作流程，转化率可达
85%以上：
S-2 +2 O2 SO4 -2
b.当含硫废水pH≧12.1，虽经强力曝气，H2S(硫化氢)亦不会逸出，确保
S-2留存于废水中进行氧化。
c.曝气氧化需求时间约10 hr。
d.后续系统无厌氧流程，SO4 -2将稳定留存于废水中，不会再还原为硫化
物。
d.经曝气氧化后，无法达到≦1 mg/l的入调节池要求，需再加入Fe SO4 -2
(硫酸亚铁)以将过量的S-2还原为Fe S(硫化铁)：
(反应式)
2.含铬废水分流处理系统：
(1).收集项目包括:鞣制、蓝湿革挤水、蓝湿革储放区排水、染色段所有工序(含
回湿、中和、复鞣、加脂、染色)等工序排水的总铬含量都≧1.5 mg/l，皆
须收集进行处理。
(2).处理系统流程图：
(3).反应原理及管控条件：
a.铬离子于碱性范围将形成Cr(OH)3(氢氧化铬)固形物沉淀：
(反应式)
b.铬为两性元素，Cr(OH)3固形物形成后于酸性或碱性溶液中易再度溶
解。
c.于pH=8.5时，Cr(OH)3的Ksp(溶解度积)值最低，Cr(OH)3固形物形成后
不易再度溶解。
d.于反应池中须以pH自动控制器将废水pH稳定控制于pH=8.5±0.2。
e.Cr(OH)3反应时间约需3 hr。
f.反应结束后加入PAM形成胶羽，后以厢式压滤机进行污泥脱水。
(4).所产生的含铬污泥为危险废物，含铬污泥脱水机须独立使用；储放区域须
设独立排水沟道，排出含铬废水须回至含铬废水分流处理系统；曝晒、储
放时间延长可使含铬污泥含水率由65%降至40%，降低清运成本。
3.水解酸化处理系统:
(1).处理系统流程图：
(2).反应原理及管控条件：
a.染色段废水自回湿段后、中和段起，部分添加化料含有生化好氧菌难以
分解的合成性有机物，此亦为制革业废水以活性污泥法进行生化处理，
排放水的COD值不易≦100 mg/l 的主要原因。
b.以工艺，将染色段废水分流进行分解、酸化，生化好氧菌难以分解的合
成性有机物将分解为较小的分子团，大幅提升其可生化性，排放水的
COD将可≦100 mg/l。
c.系统反应时间约需12 hr。
d.由于染色段废水原已与其余含铬废水混合进行脱铬处理，水量比例:
染色段废水: 余含铬废水
=1584 m3 : 464 m3
=3.41 : 1
e.其余含铬废水比例不高，且可利用空间有限，为避免建设二套含铬废水
分流处理系统，故将染色段废水与其余含铬废水混合进行脱铬处理后
再进入此系统。
f.出口水SS极低，可考虑:
(a).进入调节池与其余综合废水混合进行下一段工序。
(b).不进入调节池，避免上述废水后续于化学沉淀系统需再加药处理，
造成药剂的浪费。
4.调节池：
(1).需进行曝气搅拌以避免SS沉底，导致污泥厌氧、提升溶解性COD、S-2
浓度。
(2).搅拌需求通风量＝0.015m3/m3污水·min
5.预沉池：
(1).依长期操作经验，于适当的单元规划，制革废水经预沉池自然重力沉淀可
去除约60%〜70%的SS，降低后续化学沉淀系统的化料添加负担。
(2).表面积负荷≒25 m/日。
(3).停留时间≒3〜6 hr。
(4).单元置于调节池后可稳定控制进流水量，管控表面积负荷。
6. pH调整池-1、快混池、pH调整池-2、慢混池、胶羽池：
(1).于快混池添加主凝剂(如PAC、硫酸铝)，于慢混池添加助凝剂(如PAM)，
使原有细小SS形成大型胶羽，以利于沉淀。
(2). pH的适当与否，强烈影响快混池、慢混池系统所添加的主、助凝剂效果。
(3).制革废水水质可能每日波动变异，系统实际运行时，废水应每日取样于实
验室试验了解当日适合的化料添加量及pH设定值。
(4). pH调整池-2常见的理想值pH≒7.8，需装设pH自动控制器以稳定管控。
7.化学沉淀池:
(1).表面积负荷≒25 m/日。
(2).停留时间≒3〜6 hr。
(3).进流SS=3000〜4000 mg/l；管控出流SS≦50 mg/l；去除率≧98.3%。
(4).进流COD=6000〜8000 mg/l；管控出流COD≦3000 mg/l；去除率≧50%。
(5).管控出流S-2≦25 mg/l；T-Cr≦1.5 mg/l。
(6).管控底部污泥出流浓度≧10000 mg/l。
8.均匀混合池:
(1).若水解酸化处理系统出流水不进入调节池，则进入此系统与化学沉淀池出
流水混合。
(2).依每日需处理水量，保持24 hr进流水量均一，于池体进流端与化学沉淀
池出流水均匀混合。
(3).预计出流水pH≒8.3。
10.好氧性活性污泥池与二沉池:
(1).处理系统流程图：
(2).进流COD≦2700 mg/l；管控出流COD≦150 mg/l；去除率≧94.4%。
(3).进流NH3-N=130〜230 mg/l；管控出流NH3-N=100〜200 mg/l；去除率
≧13%。
(4).进流T-N=150〜250 mg/l；管控出流T-N=100〜200 mg/l；去除率≧20%。
(5).管控DO，前段区域DO≧3 mg/l；后段区域DO=2〜3 mg/l。
(6).管控MLSS :5500 mg/l
F/M : 0.107kgBOD5／kgMLSS·日
F/V : 0.590 kgBOD5／m3·日
污泥液回流比: 100%〜125%
(7).停留时间=36 hr。
(8).此工序目的为COD降解，设二沉以避免好氧活性污泥与下一工序的硝
化、反硝化微生物混合，导致菌种竞争，违反需求平衡。
(9).管控出流COD≦150 mg/l，以利于下一工序的硝化、反硝化微生物效率。
11.A-O处理系统及终沉池:
(1).处理系统流程图：
(2).A段(缺氧反硝化池):
a.将下一工序O段回流水中的NO3-进行脱硝释出N2。
(a). 脱硝菌
NO3- +还原态碳源 　　 N2(g) +氧化态碳源
此阶段属兼性异营或厌氧分解，以NO3-为最终电子接受者
(b).碳源以甲醇为例如下：
脱硝菌
6NO3－ + 5CH3OH 3N2 ↑+5CO2 + 7H2O + 6OH
(c). 1gT-N需消耗3.43（48/14）gCOD
b.将进流水中的有机氮水解为氨氮。
c. O段回流率≧300% :
(a).进流水中T-N=100〜200 mg/l
(b).进流率=100%；O段回流率≧300% ，进行脱氮；终沉池污泥回流
率=100% :
200 mg/l ÷ (100% + 100% +300%)
= 40 mg/l
d.停留时间=16 hr
(3). O段(好氧硝化池):
a.将进流水中的NH4+进行硝化形成NO3－。
亚硝化菌
NH4+ +3/2 O2 NO2- + 2H+ +H2O
硝化菌
NO2- + 1/2 O2 NO3-
b.总硝化反应式：
NH4+ + 2O2 NO3- + 2H+ + H2O
c.此阶段属好氧分解，以CO2为碳源，氧化１克NH4+-N成NO3--N需消耗4.57g O2及7.17g 碱度。
d.停留时间=32 hr
(4).进流COD≦150 mg/l；管控出流COD≦100 mg/l；去除率≧33.3%。
(5).进流NH3-N=100〜200 mg/l；管控出流NH3-N≦15 mg/l；去除率≧85%。
(6).进流T-N=100〜200 mg/l；管控出流T-N≦50 mg/l；去除率≧50%。
(7).管控DO，A段DO≦0.5 mg/l；O段DO=2〜5 mg/l。
(8).管控pH≧7.6。
(9).于A段若碳源不足，可考虑补充面粉等碳源或由化学沉淀池出口水补充
之。
(10).福建微水环保技术有限公司的MicrowaterTM环境治理微生物技术为此单
元可深度参考的处理工艺。
12.污泥浓缩池:
(1).停留时间 : 24.3 hr
(2).固体负荷 : 57.8 kg/m2•d
(3).表面积负荷 : 4.45 m/日
(4).有效水深 : 4.5 m
(5).池底坡度比 : 25.0 cm/m
(6).进流污泥浓度≧10000 mg/l；管控出流污泥浓度≧30000 mg/l。
13.污泥脱水机:
(1).使用厢式压滤机:
a.进流污泥浓度≧30000 mg/l
b.脱水后污泥饼含水率≦65%
c.滤室压力限值≦10 kg/cm2
d.使用气动隔膜泵进流污泥，气动隔膜泵进流高压空气压力限值≦7.5
kg/cm2
e.每批次操作需求时间=4〜6 hr
14.空气清净机系统:
(1).处理系统流程图：
(2).将臭气产生单元加盖密闭，抽气保持密闭单元为负压状态，防止臭气外泄，
抽出气气体送至空气清净机系统进行净化后高空排放。
(3).氧化塔:
a.以氧化物将较大型有机物氧化分解成较小的分子以利后续酸、碱塔处
理。
b.常用药剂为次氯酸钠。
(4).酸塔:
a.以酸液循环喷淋进流气体，使酸可溶气体(主要为氨气；NH3)溶入酸液
中，于气体饱和溶入后更换酸液，原酸液排至
