嵌入式之智能手机论文.doc

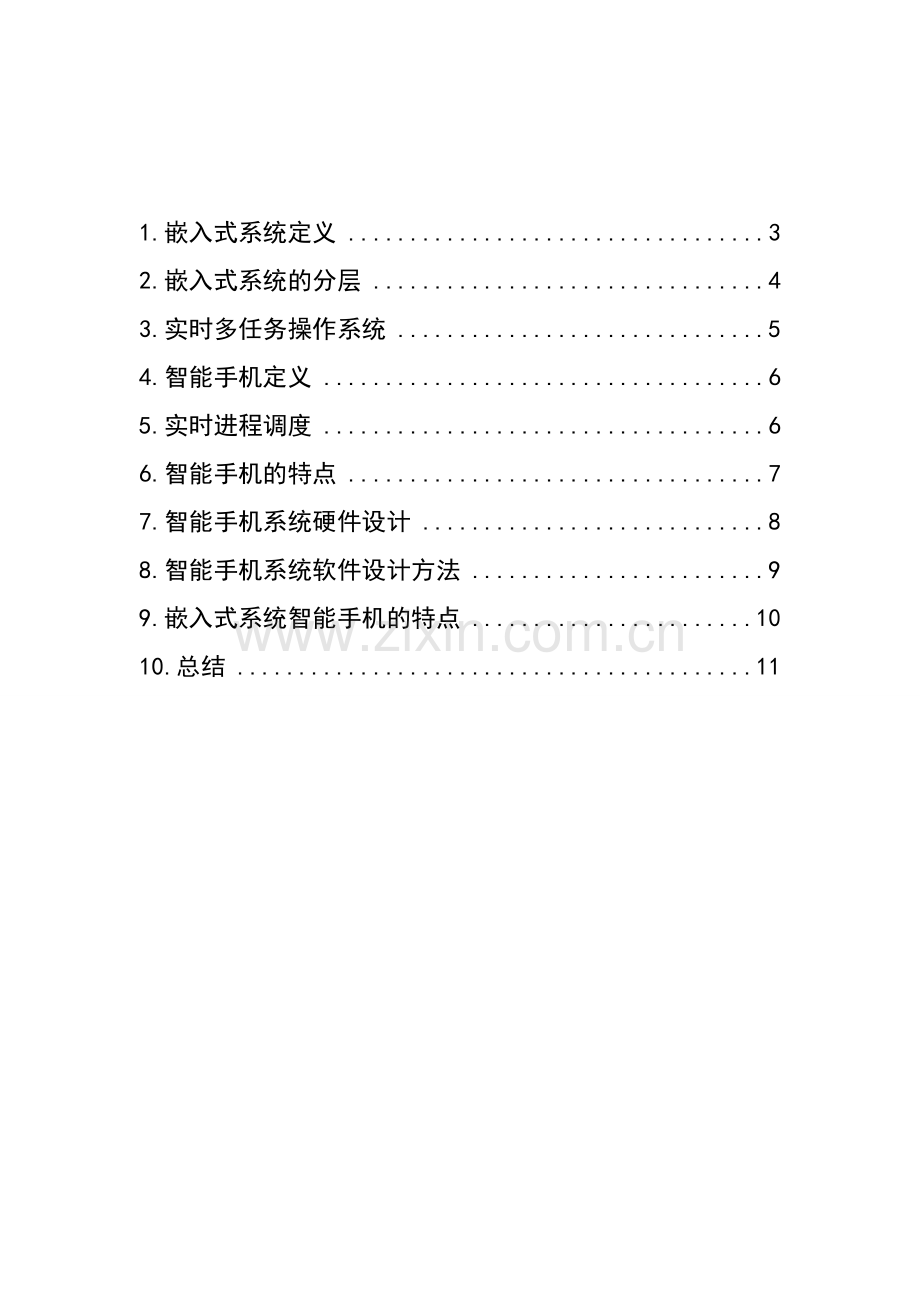

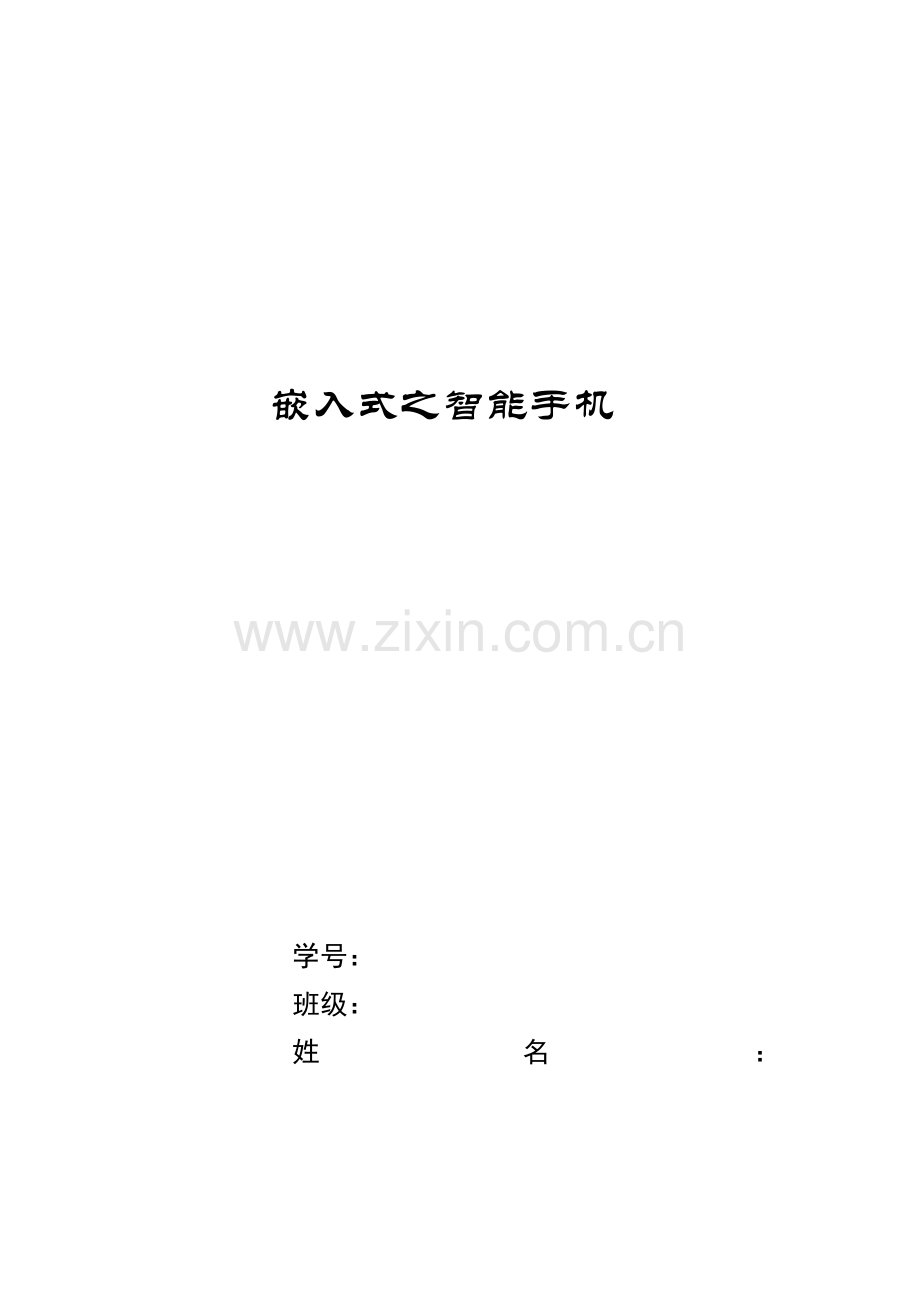

嵌入式之智能手机 学号： 班级： 姓名：1.嵌入式系统定义32.嵌入式系统的分层43.实时多任务操作系统54.智能手机定义65.实时进程调度66.智能手机的特点77.智能手机系统硬件设计88.智能手机系统软件设计方法99.嵌入式系统智能手机的特点1010.总结11引言随着计算机技术和微电子技术的迅速发展，嵌入式系统应用领域越来越广泛。下面来介绍一下嵌入式系统知识及典型的嵌入式产品智能手机。1.嵌入式系统定义嵌入式系统一般指非PC系统，有计算机功能但又不称之为计算机的设备或器材。它是以应用为中心，软硬件可裁减的，适应应用系统对功能、可靠性、成本、体积、功耗等综合性严格要求的专用计算机系统。嵌入式系统主要由嵌入式微处理器、外围硬件设备、嵌入式操作系统以及用户的应用程序等4个部分组成，它是集软硬件于一体的可独立工作的器件。嵌入式系统的软件部分包括操作系统软件(要求实时和多任务操作)和应用程序编程。操作系统控制着应用程序编程与硬件的交互作用，而应用程序控制着系统的运作和行为。嵌入式操作系统是一种支持嵌入式系统应用的操作系统软件，它是嵌入式系统(包括硬、软件系统)极为重要的组成部分，通常包括与硬件相关的底层驱动软件、系统内核、设备驱动接口、通信协议、图形界面、标准化浏览器等Browser。嵌入式操作系统具有通用操作系统的基本特点，如能够有效管理越来越复杂的系统资源；能够把硬件虚拟化，使得开发人员从繁忙的驱动程序移植和维护中解脱出来；能够提供库函数、驱动程序、工具集以及应用程序。与通用操作系统相比较，嵌入式操作系统在系统实时高效性、硬件的相关依赖性、软件固态化以及应用的专用性等方面具有较为突出的特点。2.嵌入式系统的分层 嵌入式系统分为4层，硬件层、驱动层、操作系统层和应用层。 1、硬件层，是整个嵌入式系统的根本，如果现在单片机及接口这块很熟悉，并且能用C和汇编语言来编程的话，从嵌入式系统的硬件层走起来相对容易，硬件层也是驱动层的基础，一个优秀的驱动工程师是要能够看懂硬件的电路图和自行完成CPLD的逻辑设计的，同时还要对操作系统内核及其调度性相当的熟悉的。但硬件平台是基础，增值还要靠软件。2、驱动层，这部分比较难，驱动工程师不仅要能看懂电路图还要能对操作系统内核十分的精通，以便其所写的驱动程序在系统调用时，不会独占操作系统时间片，而导至其它任务不能动行，不懂操作系统内核架构和实时调度性，没有良好的驱动编写风格，按大多数书上所说添加的驱动的方式，很多人都能做到，但可能连个初级的驱动工程师的水平都达不到，这样所写的驱动在应用调用时就如同windows下我们打开一个程序运行后，再打开一个程序时，要不就是中断以前的程序，要不就是等上一会才能运行后来打开的程序。想做个好的驱动人员没有三、四年功底，操作系统内核不研究上几编，不是太容易成功的，但其工资在嵌入式系统四层中可是最高的。 3、 操作系统层，对于操作系统层目前可能只能说是简单的移植，而很少有人来自已写操作系统，或者写出缺胳膊少腿的操作系统来，这部分工作大都由驱动工程师来完成。操作系统是负责系统任务的调试、磁盘和文件的管理，而嵌入式系统的实时性十分重要。据说，XP操作系统是微软投入300人用两年时间才搞定的，总时工时是600人年，中科院软件所自己的女娲Hopen操作系统估计也得花遇几百人年才能搞定。因此这部分工作相对来讲没有太大意义。 4、应用层，相对来讲较为容易的，如果会在windows下如何进行编程接口函数调用，到操作系统下只是编译和开发环境有相应的变化而已。如果涉及 Jave方面的编程也是如此的。嵌入式系统中涉及算法的由专业算法的人来处理的，不必归结到嵌入式系统范畴内。但如果涉及嵌入式系统下面嵌入式数据库、基于嵌入式系统的网络编程和基于某此应用层面的协议应用开发（比如基于SIP、H.323、Astrisk）方面又较为复杂，并且有难度了。3.实时多任务操作系统RTOS(Real Time multi-tasking Operation System),即实时多任务操作系统是嵌入式应用软件的基础和开发平台。目前在中国大多数嵌入式软件开发还是基于处理器直接编写，没有采用商品化的RTOS，不能将系统软件和应用软件分开处理。RTOS是一段嵌入在目标代码中的软件，用户的其它应用程序都建立在RTOS之上。不但如此，RTOS还是一个可靠性和可信性很高的实时内核，将CPU时间、中断、I/O、定时器等资源都包装起来，留给用户一个标准的API，并根据各个任务的优先级，合理地在不同任务之间分配CPU时间。 RTOS是针对不同处理器优化设计的高效率实时多任务内核，优秀商品化的RTOS可以面对几十个系列的嵌入式处理器MPU、MCU、DSP、SOC等提供类同的API接口，这是RTOS基于设备独立的应用程序开发基础。因此基于RTOS上的C语言程序具有极大的可移植性。据专家测算，优秀RTOS上跨处理器平台的程序移植只需要修改15%的内容。在RTOS基础上可以编写出各种硬件驱动程序、专家库函数、行业库函数、产品库函数，和通用性的应用程序一起，可以作为产品销售，促进行业内的知识产权交流，因此RTOS又是一个软件开发平台。 RTOS是嵌入式系统的软件开发平台。RTOS最关键的部分是实时多任务内核，它的基本功能包括任务管理、定时器管理、存储器管理、资源管理、事件管理、系统管理、消息管理、队列管理、旗语管理等, 这些管理功能是通过内核服务函数形式交给用户调用的，也就是RTOS的API。 RTOS的引入，解决了嵌入式软件开发标准化的难题。随着嵌入式系统中软件比重不断上升、应用程序越来越大，对开发人员、应用程序接口、程序档案的组织管理成为一个大的课题。引入RTOS相当于引入了一种新的管理模式，对于开发单位和开发人员都是一个提高。 基于RTOS开发出的程序，具有较高的可移植性，实现90%以上设备独立，一些成熟的通用程序可以作为专家库函数产品推向社会。嵌入式软件的函数化、产品化能够促进行业交流以及社会分工专业化，减少重复劳动，提高知识创新的效率。 嵌入式工业的基础是以应用为中心的芯片设计和面向应用的软件开发。实时多任务操作系统(RTOS)进入嵌入式工业的意义不亚于历史上机械工业采用三视图的贡献，对嵌入式软件的标准化和加速知识创新是一个里程碑。 目前，商品化的RTOS可支持从8BIT的8051到32BIT的PowerPC及DSP等几十个系列的嵌入式处理器。提供高质量源代码RTOS的著名公司主要集中在美4.智能手机定义所谓的智能手机是指像个人电脑一样，具有独立的操作系统，可以由用户自行安装软件、游戏等第三方服务商提供的程序，通过此类程序来不断对手机的功能进行扩充，并可以通过移动通讯网络来实现无线网络接入的这样一类手机的总称。智能手机是掌上电脑和移动电话的结合品，使移动电话具有电脑的功能同样是掌上电脑获得通话功能，操作更为方便快捷。智能手机是针对功能手机而言，就是简单像电脑一样可以随意的卸载安装所需的软件并不是说手机本身能够有多智能化。实现智能手机的智能化是因为在手机内安装了相应开放式操作系统，而无论是何种智能化手机，嵌入式系统的身影都无处不在。常见的智能手机有三星、苹果、安卓等。5.实时进程调度 内核的基本功能是提供实时进程调度、中断处理等操作，在手机应用上，满足客户的需要，通过实时进程调度为程序提供一个运行平台，将电源的管理实现动态化，在低耗能的情况下将启动速度进一步的提高。 智能手机的核心可以说是进程，所有的操作系统，说到底就是为编辑好的程序提供一个运行的平台。在这个平台上，多项程序可以有序的运行，不会出现程序冲突导致智能手机出现功能障碍，减少了使用时出现的死机、程序未响应等情况。嵌入式实时操作系统是一个可以多项操作系统，使多个进程同时进行工作。当系统在运行多个进程时，进程调度会做出以下选择：一直占有CPU，正在运行的进程一直运行，使得其他的程序没有办法进行工作，这是在缺省状态下的选择；通过时间片，确保相同等级的进程有相同的时间进行处理，这是内核将CPU在任务管理上的作用。6.智能手机的特点 具备无线接入互联网的能力 即需要支持GSM网络下的GPRS或者CDMA网络的CDMA1X或3G（WCDMA、CDMA-2000、TD-CDMA）网络，甚至4G（HSPA+、FDD-LTE、TDD-LTE），可以随时随地的连接无线网络，这些网络端口，满足现在生活的需要； 具有PDA的功能 PDA可以理解为个人数字助理，这是一种可以随身携带的设备，具有电脑的许多功能。不仅可以管理个人的信息界面，还可以浏览网页、收发邮件、短讯、甚至还可以当做普通的手机使用，都是通过无线电来连接，不需要其他设备辅助。这种功能包括可以进行个人的信息管理，日程记事、播放音乐视频，上网等； 更加人性化 这是交互界面要求得一种，使功能的执行更符合人的需求。智能手机可以根据使用者的需求对其软件进行更改、替换，软件的升级与软件市场同步，随时提供市场软件信息，使使用者能够及时获取信息并对自己的设备进行更新。 更加强大功能随着智能机的普及，社交、购物、旅游等事件均可以通过智能机来完成。旅游可以随时获取资讯，阅读可以足不出户便知天下事，随时随地有朋友进行交流。 需求分析 嵌入式系统的应用，使手机的掌上电脑功能越来越齐全，3G在智能手机的应用，为智能手机许多新的功能提供保证，使得在运行程序时更加流畅、稳定。清晰的显示画面、各种播放器播放流畅，虽已取得如此可喜的成果，但是存在的缺点还是要继续改进，逐渐完善。 7.智能手机系统硬件设计智能手机系统硬件设计如图1所示。听筒/喇叭SIM卡无线通信模块 UART音频转换器 微处理器 ARM FlashSDRAM JTAG显示模块时钟模块键盘触摸屏电源模块 图1智能手机系统的硬件组成框图微处理器：采用ARM处理器，内部带有高性能MMU(内存处理单元)，速度快，适用于手持移动设备，具有高性能、低功耗、集成有LCD控制器，一个SD主机端控制器，并提供SRAM、USB等多种功能接口资源。通信模块：具有数据、传真、短消息和语音传输等功能。支持AT指令集，通过RS232与ARM处理器通信，可实现智能手机的GSM通语、GPRS上网及其它PDA应用等功能。8.智能手机系统软件设计方法 智能手机系统软件设计如图2所示。 手机应用软件（电话，短信，游戏，音乐，办公） 嵌入式GUI 经过裁剪的嵌入式Linux操作系统（ARM核） 内存管理 进程调度 文件系统 各种硬件驱动软件 基于已设计的手机硬件平台 图2智能手机系统的软件组成框图系统层软件：完成对ARM-Linux操作系统的定制、裁剪、编译和移植。编写硬件设备驱动程序，如键盘、LCD、flash、RTC、串口、USB、SIM卡或UIM卡、射频模块等。服务层程序：主要包含图形用户界面平台以及基频处理器平台通信服务程序，它们是上层应用赖以实现的基础。应用层客户程序：智能手机系统中应用程序设计。利用图形用户平台和通信服务平台提供的接口进行用户程序开发和移植。在手机软件整体解决方案中，操作系统负责提供多任务调度、动态内存分配、数据通信机制的管理等。前些年市场上主流智能手机所采用的操作系统主要有Windows Mobile、Symbian 、Palm、Android、Linux等。目前Android系统的手机风靡一时，而Symbian 、Palm系统已经湮灭在历史的长河中了。手机更新换代非常的快，不知道以后操作系统的历史会怎样的发展。Linux手机操作系统是由计算机Linux操作系统变化而来，支持32位和64位处理器。Linux最初是由Linux Torvalds编写及发布的，源代码公开、可免费使用的操作系统。后来，又通过Intemet上成百上千的程序员加入，使Linux成为一个几乎支持所有主流32位CPU的操作系统。其特点有：内核高效稳定、公开源代码、可移植性、可裁减、支持多任务等，有强大的网络功能。在相关软件的支持下，可实现WWW、FTP、DNS、DHCP、E-mail等服务。9.嵌入式系统智能手机的特点1.实时约束与功能约束大家都知道智能手机的缺点是耗电量大，待机时间短。所以对功耗有严格地要求，一般情况下智能手机待机一周，良好的电源管理系统，就是嵌入式实时操作系统的特点之一。现在的智能手机，在电源管理能力上得到了很大的改善。 2.可靠性能高 高可靠性的智能手机操作系统，有助于开发出高性能的应用程序。这是所有智能机必须要考虑到的问题之一，好的操作系统所占的空间很小，在一定程度上占有优势，但是应用程序的可靠性对于用户来说是最关心，性能稳定，运行可靠的应用程序才能得到大家的信赖。3.对第三方提供平台 智能手机原有的系统不一定都能满足用户的需求，在某些时候需要更换应用程序软件，在这种情况下，智能手机操作系统就需要为第三方的用户提供平台，是开发这迅速的进入手机软件的开发，加速智能手机功能的改革。10.总结 随着科技的不断进步，对于芯片的生产技术不断进步，使智能手机的原件逐渐的缩小，系统功能越来越强，为智能手机嵌入式实时操作系统的进一步开发提供强大支撑，智能手机系统与无线网络的链接天衣无缝，开放式的系统将会融合更多的第三方软件，使智能手机的功能更加完善，逐渐成为生活、工作的必备品。现在智能手机的系统改进速度远远高于我们预期的速度，同样的我们对智能手机的期望值也越来越高。智能手机正面临着前所未有的发展机会和便利，随着消费者认知程度的提高和使用习惯的养成，智能手机在整个手机市场销售份额将显著提升，伴随而来的将是智能手机产业链各个环节的巨大商业机会。不仅在智能手机的应用上，现代社会的各个方面都能发现嵌入式系统的痕迹，嵌入式系统已经成为智能化时代的核心技术了。当今社会嵌入式应用十分广泛，学好嵌入式知识对今后的发展有很大的帮助，通过这个学期的嵌入式学习，对嵌入式知识有了一定的了解，对以后嵌入式知识的进一步学习有了很大帮助，我的目标就是学好嵌入式，用好嵌入式。1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
