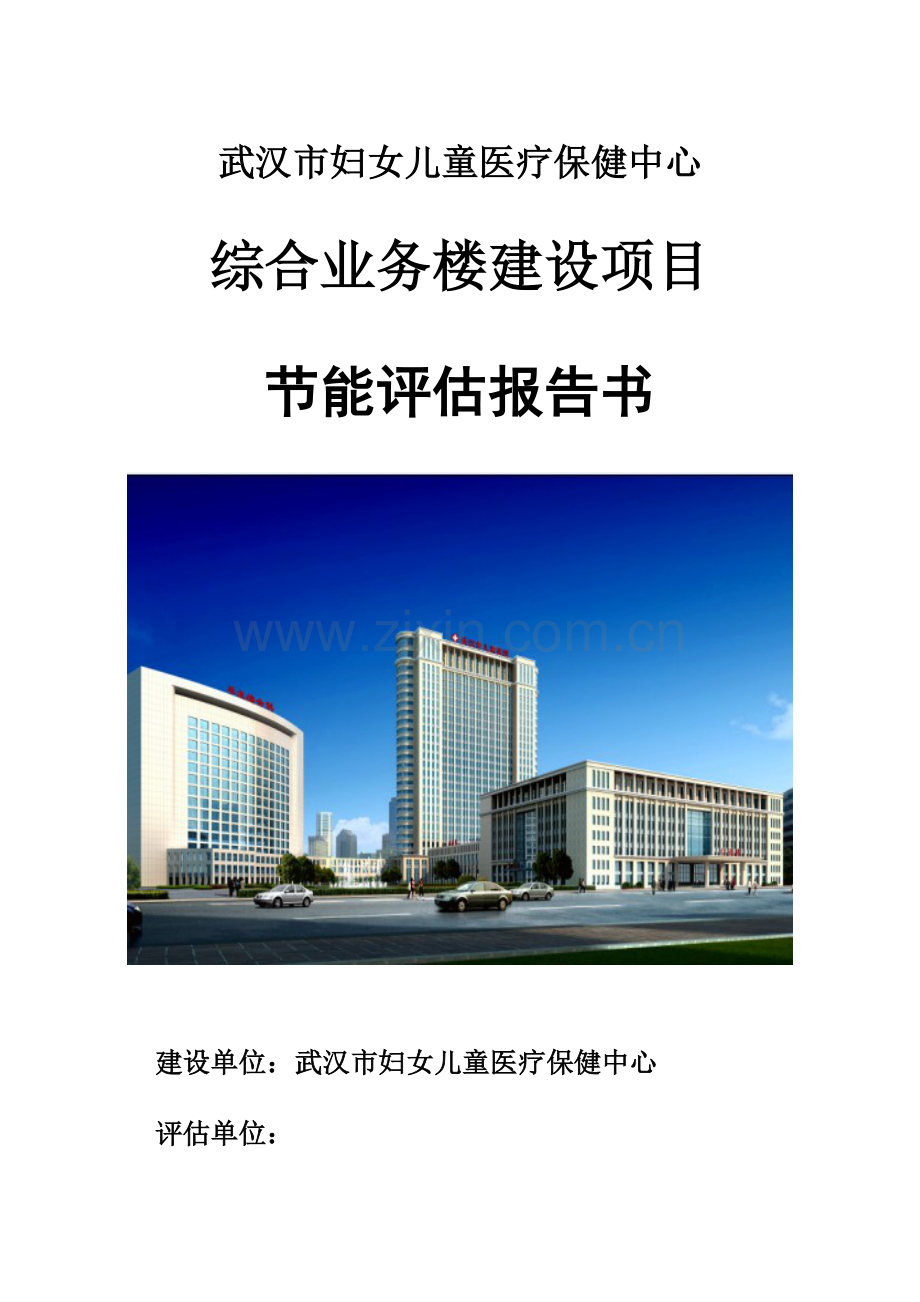

妇女儿童医疗保健中心综合业务楼建设项目节能评估报告终稿.doc

武汉市妇女儿童医疗保健中心
综合业务楼建设项目
节能评估报告书

建设单位：武汉市妇女儿童医疗保健中心
评估单位：

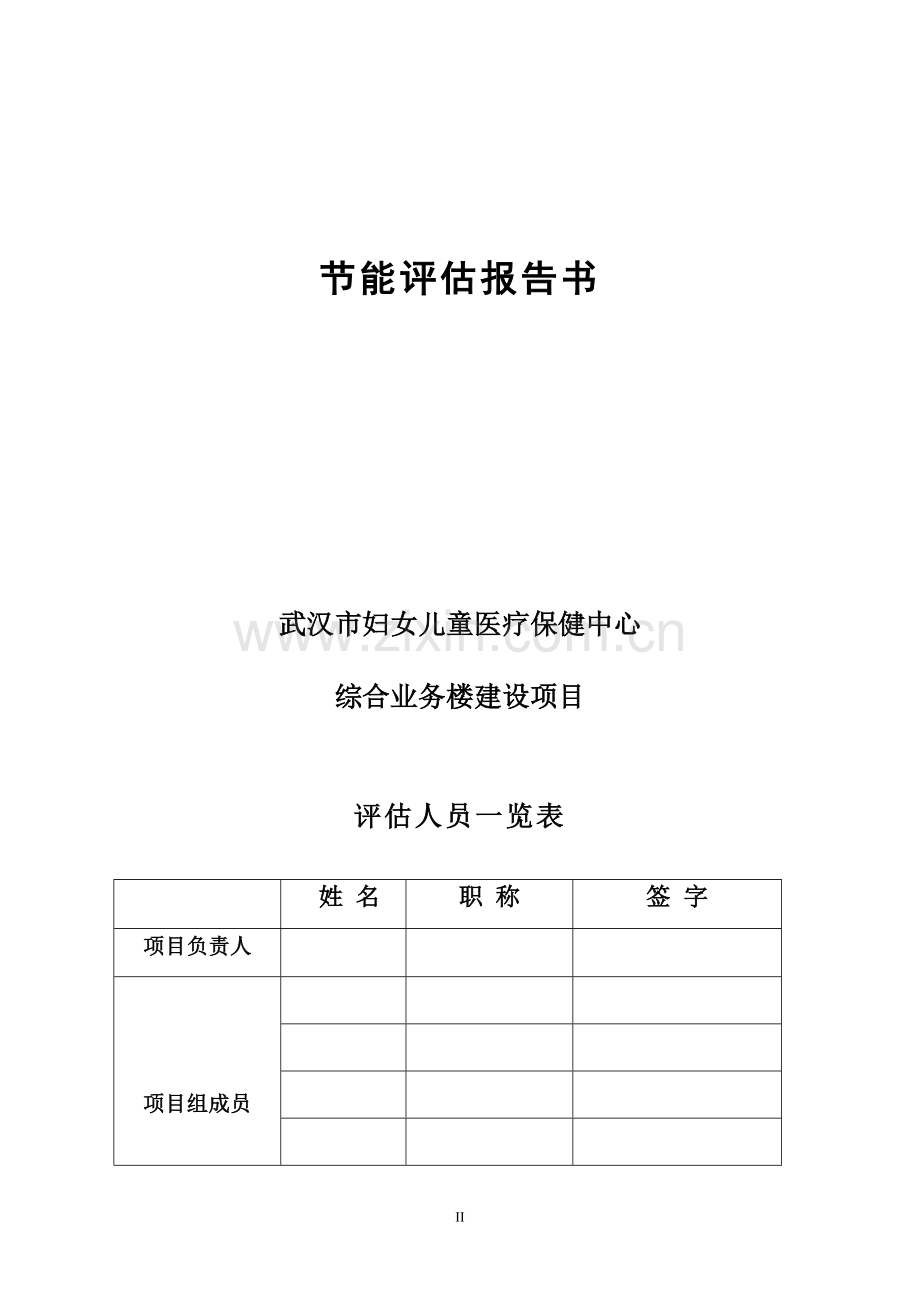

节能评估报告书

武汉市妇女儿童医疗保健中心
综合业务楼建设项目

评估人员一览表

姓 名
职 称
签 字
项目负责人

项目组成员

报告编制人

报告校对人

项目摘要表

项目概况
项目名称
武汉市妇女儿童医疗保健中心综合业务楼建设项目
项目建设单位
武汉市妇女儿童医疗保健中心
联系人
高照
节能评估单位
湖北众华工程咨询有限公司
联系电话
13871380266
项目建设地点
武汉市江岸区香港路100号
所属行业
卫生医疗
项目性质
新建 □改建 □扩建
项目总投资
100026万元
投资管理类型
审批 核准 备案
建设规模及
主要内容
工程规划总建筑面积200000㎡，建筑工程包括：门、急诊综合楼40000㎡；内科综合楼56000㎡；妇产科综合楼16800㎡；医技综合楼（含医院街）17400㎡；教学、科研、行政、后勤综合楼6800㎡；地下室工程一期45000㎡、地下室工程二期18000㎡。
安装工程：给排水系统、污水处理系统、热水系统、消火栓及自动喷水灭火系统、变配电系统、电力照明系统、综合布线系统、安全防范系统、火灾自动报警系统、闭路电视监控系统、医用气体系统、楼宇自控系统、护士呼叫系统、弱电系统、空调系统、地下通风系统、电梯等；
辅助工程：道路及绿化、环保设施等。

项目年综合能源消费量
主要能源种类
计量单位
年需要实物量
计算用折标系数
折标煤量（tce）
电力
万kWh
2206.93
0.123
2712.317
天然气
万m3
440
1.214
5348.071
水
万m3
34
0.086
29.235
项目年综合消耗总量（tce）
8089.623

项目能效指标比较
项目指标名称
项目指标值
新建准入值
国内先进水平
国际先进水平
对比结果（国内一般，国内领先，国际先进）
单位建筑面积耗电量 kWh/(㎡·a)
110.4

单位建筑面积耗气量 NM3/(㎡·a)
22

单位投资能耗
tce/万元 等价值
0.143

单位投资能耗
tce/万元 当量值
0.081

对所在地能源消费影响
对所在地能源消费增量的影响
项目投入使用后，消耗的主要能源种类包括电力、天然气以及水。项目给水、排水、雨水、燃气、电力等均从市政管网引入。项目所在地能源供应充足，项目投入使用后，不会对所在地周边的能源供应与消费产生影响。
项目建设期间将采取有效的节能环保措施，优化选择较新的节能型施工工艺，合理安排施工组织程序，尽量选择节能型施工设备，减少施工过程中的能源消耗，对项目所在地周边的能源供应不会产生影响。
对所在地完成节能目标的影响
本项目符合国家和地方节能标准，对促进节能建筑的开发，起到了良好的示范带头作用。
可研报告提出的主要节能措施及节能效果：
从规划设计、建筑围护结构保温隔热设计、暖通空调系统设计及照明设计等方面提出了原则性的节能要求。
项目可研报告在节能方面存在的主要问题：
没有从系统优化的理念提出具体的节能措施。
节能评估提出的主要节能措施及节能效果：
1、注重规划方案的优化，按照《公共建筑节能设计标准》GB50189-2005，对建筑的外墙、屋面、外窗、楼地面等提出了明确的构造做法，建雨水回收系统。
2、施工现场临时设施的设计、布置与使用应采取有效的节能降耗措施，如利用场地自然条件，合理设计办公及生活临时设施的体形、朝向、间距等；临时设施应采用高效的保温隔热材料；合理规定温湿度标准和使用时间；采用节能型照明器具。
3、在保温材料的选择上，根据本项目特点，建议采用岩棉等无机保温材料，提高建筑物的安全性能。
4、在外窗的选择上，应充分考虑建筑遮阳措施。建议办公科研楼采用内置百叶中空玻璃窗，以降低夏季室内得热，降低空调负荷，达到节能的。
该项目达到了节能50%的要求。

50

目 录
第一章 前 言 3
第一节 评估目的和意义 3
第二节 评估过程 4
第三节 评估范围和内容 5
第四节 评估依据 6
第二章 项目概况 8
第一节 项目建设单位概况 8
第二节 项目建设方案 9
第三节 项目用能情况 21
第三章 能源供应情况评估 22
第一节 主要供、用能系统情况 22
第二节 能源流向 22
第三节 项目所在地能源供应及消费情况 23
第四节 项目对所在地能源消费的影响评估 24
第四章 项目建设方案节能措施 25
第一节 规划方案节能措施 25
第二节 建筑专业节能措施 26
第三节 暖通专业节能措施 27
第四节 电气专业节能措施 30
第五节 给水排水专业节能措施 35
第六节 施工过程节能措施 37
第七节 主要用能设备 38
第五章 节能措施评估 41
第一节 规划方案节能效果评估 41
第二节 建筑围护结构节能效果评估 44
第三节 给排水系统节能效果评估 54
第四节 照明、电气系统节能效果评估 55
第五节 暖通系统节能效果评估 56
第六节 施工过程节能措施节能效果评估 61
第七节 节能管理措施评估 61
第六章 项目能源消耗与能效水平评估 62
第一节 项目能源消耗种类与能耗 62
第二节 能效水平分析评估 66
第七章 结论及建议 68
第一节 合理用能建议 68
第二节 评估结论 69
附 件 70
1. 建设项目总平面图
2. 户型图
3．报告书编制单位相关证照及资质

第一章 前 言
第一节 评估目的和意义
武汉市妇女儿童医疗保健中心综合业务楼建设项目是一个大型公共建筑新建项目。为确保项目符合国家、地方产业结构调整政策及有关节能降耗减排规定，确保固定资产投资合理应用，促进国民经济的可持续发展，根据《国家发改委固定资产投资项目节能评估和审查暂行办法》（2010年第6号令）、《武汉市固定资产投资项目节能评估和审查办法（试行）》，依据国家有关法律、法规、产业政策和节能标准以及行业规范，对该项目进行节能评估。开展节能评估工作，有利于促进科学合理利用能源，从源头上杜绝能源浪费，提高能源利用效率，有利于确保固定资产投资合理利用，促进社会经济可持续发展。
第二节 评估过程
受武汉市妇女儿童医疗保健中心的委托，湖北众华工程咨询有限公司承担本项目节能评估报告的编制工作。项目组为保障建设单位项目的正常进行，围绕节能目标，对该项目进行了实地考察和多次技术交流，且在同类建筑调研及相关材料分析的基础上，编制了节能评估报告。具体评估过程如图所示：

第三节 评估范围和内容
本报告的评估对象为武汉市妇女儿童医疗保健中心建设的“武汉市妇女儿童医疗保健中心综合业务楼项目”，该项目为新建项目。建设项目总投资约100026万元，工程规划总建筑面积200000m2，其中门、急诊综合楼40000 m2；内科综合楼56000 m2；妇产科综合楼16800 m2；医技综合楼（含医院街）17400 m2；教学、行政、后勤综合楼6800 m2；地下室工程一期45000 m2、地下室工程二期18000 m2。配套停车场、道路、给排水、消防、供电及绿化等设施。
根据国家、地方以及行业有关节能法律法规等，对“武汉市妇女儿童医疗保健中心综合业务楼项目”进行节能评估，具体内容如下：
（1）能源供应情况评估，包括：主要供、用能系统情况；能源流向；项目所在地能源供应及消费情况；项目对所在地能源消费的影响评估；
（2）项目建设方案提出合理的节能措施，包括：规划方案节能措施；建筑专业节能措施；暖通专业节能措施；电气专业节能措施；给排水专业节能措施；施工过程节能措施等；
（3）节能措施评估；包括：规划方案节能效果评估；建筑围护结构节能效果评估；给排水系统节能效果评估；照明、电气系统节能效果评估；暖通空调系统节能效果评估；施工过程节能措施节能效果评估；节能管理措施评估；
（4）项目能源消耗与能效水平评估，包括：项目能源消耗种类与能效水平分析评估；
（5）主要耗能设备节能评估。
第四节 评估依据
一、相关法律、法规和政策
1. 《中华人民共和国节约能源法》（中华人民共和国主席令第七十七号）
2. 《中华人民共和国可再生能源法》（中华人民共和国主席令第33号）
3. 《中华人民共和国循环经济促进法》（中华人民共和国主席令第四号）
4. 《公共机构节能条例》（国务院第531号令）
5. 《民用建筑节能条例》（国务院第530号令）
6. 《湖北省民用建筑节能条例》
7. 《武汉市建筑节能与新型墙体材料应用管理条例》（2006年）
8. 《固定资产投资项目节能评估和审查暂行办法》（国家发改委2010年第6号令）
9. 《武汉市固定资产投资项目节能评估和审查暂行办法（试行）》（武发改规（2010）1号）
10. 《武汉市城市绿化条例》
二、建筑类相关标准和节能设计规范
1. 《公共建筑节能设计标准》 GB 50189-2005
2. 《建筑照明设计标准》GB50034-2004
3. 《建筑采光设计标准》GB/T50033-2001
4. 《城镇燃气设计标准》GB50028-2006
5. 《采暖通风与空气调节设计规范》GB50019-2003
6. 《民用建筑电气设计规范》JGJ16-2008
7. 《建筑给水排水设计规范》GB50015-2003
8. 《民用建筑节水设计标准》GB50555-2010
9. 《全国民用建筑工程设计技术措施-节能专篇》2007版
10. 《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008
三、技术导则和技术规范
1. 《综合能耗计算通则》（GB/T2589－2008）
2. 《企业能耗计量与测试导则》（GB6422－1986）
3. 《企业节能量计算方法》（GB/T 13234-2009）
4. 《用能单位能源计量器具配备与管理通则》（GB/T 17167－2006）
6. 《评价企业合理用电技术导则》（GB/T3485－1998）
7. 《评价企业合理用热技术导则》（GB/T3486－1993）
8. 《节水型企业评价导则》（GB/T 7119－2006）
9. 《企业能量平衡统计方法》（GB/T16614－1996）
10. 《企业能量平衡表编制方法》（GB/T 16615）
11. 《企业能源网络图绘制方法》（GB/T 16616）
12. 《用能设备能量平衡通则》（GB/T 2587-2009）
四、工程资料
《武汉市妇女儿童医疗保健中心综合业务楼建设项目可行性研究报告》
五、编制原则
1. 项目应符合国家产业政策和武汉市有关规定；
2. 项目应符合中国节能技术政策大纲和行业节能设计规范；
3. 项目应与所在地能源供应状况相适应，其用能总量及用能种类应合理；
4. 项目的设计应采用先进工艺技术，其设备、工艺和产品能耗应达到国家和武汉市规定的标准；
5. 项目应严格执行国家明令推广或淘汰的设备、产品目录；
6. 分析项目的能耗指标、采用的节能技术措施和预期达到的节能效果；
7. 项目应遵守节能相关法律、法规或国家有关部门规定的其他内容。
第二章 项目概况
第一节 建设单位概况
本项目建设单位为武汉市妇女儿童医疗保健中心(武汉市儿童医院、武汉市妇幼保健院)，为武汉市卫生局直属事业单位。保健中心坐落在江岸区香港路100号，邮编：430016。
建设单位法人代表：王卫民
项目联系人：高照
联系方式：027-82414133 ；13554099279
武汉市妇女儿童医疗保健中心于2003年9月成立，由武汉市儿童医院（始建于1954年）和武汉市妇幼保健院（始建于1992年）组成。中心现有在岗职工1600余人，其中，硕士以上学历253人。
中心现有业务用房建筑面积77084.59平方米，绿化率达到50%。现有4个门诊部，2009年9月后开放床位1075张，2010年年门（急）诊量181.8万人次，出院人数72186万多人次，病床使用率126%。
中心拥有2个省重点专科（小儿心血管专科、小儿神经内科），3个市重点专科（生殖健康科、小儿普通外科、小儿耳鼻咽喉科），4个市重点专（学）科建设单位（小儿CT/MRI影像诊断科、检验科、新生儿科以及医学分子生物学与免疫学）。小儿神经内科为武汉市公共事业优势专科。同时，新生儿科得到产前诊断、围产医学、儿童保健等专业链的协作及雄厚的手术团队资源，使新生儿专业诊疗水平近年得以整体进步和发展。
市妇幼保健院还在全市建立了辐射13个区1028个社区的三级妇幼保健服务网络和妇女儿童疾病监测网络，在全国率先开展了婚检人群艾滋病筛查，并在全市广泛开展了新生儿疾病筛查，产前唐氏综合症筛查工作。
1996年市儿童医院被湖北省卫生厅评定为全省专科医院中的首家“三级甲等医院”，1998年被湖北省卫生厅授予“湖北省文明行业示范医院”荣誉称号，并于同年跨入全国“百佳医院”行列。市妇幼保健院被卫生部确定为中国儿童卫生保健指导中心，被授予“爱婴医院”称号。2004年，中心被市文明委、市卫生局确定为武汉地区第一批文明品牌医院。2005年中心被省委、省政府授予“文明单位”称号，2007年被省委、省政府授予“最佳文明单位”荣誉称号。
第二节 项目建设方案
一、项目建设地点
项目选址在武汉市江岸区香港路100号，现武汉市儿童妇女医疗保健中心大院内。由香港路、惠济路、球场路、光华路合围的地块内，用地面积69300平方米（103.95亩）。地理位置如图所示：

图2-1 地理位置图
二、项目建设目标
按照武汉市政府提出的打造“中部医疗服务中心”的战略目标，以国内领先，国际一流的现代化儿童医院为建设标准，充分整合武汉市妇女儿童医疗保健中心现有的土地与医疗用房等资源，在拆除部分医疗用房的基础上，重新规划布局建设20万平方米的门急诊综合楼、内科综合楼等基本业务单元，将其建设成为一所功能齐全、布局合理、环境优美的集医疗、教学、科研与预防保健为一体的三级甲等专科医院，为武汉市及周边的中部广大地区妇女儿童提供医疗保健服务。
建设标准：在参照我国三级甲等专科医院建设标准的基础上，按照“中部第一、国内领先、国际一流”的标准规划建设，在提升该中心硬件设施的同时，还要通过提升管理水平、引进和培养高素质医疗人才，把医院建设成为就医环境好、技术水平高、服务质量优、辐射能力强的现代化妇女儿童医疗保健服务中心。
三、项目定位
1. 功能定位：在现有基础上加强内涵建设，创建国家级水平和中部地区具有优势的学科，建设成中部地区儿童疑难重症病研究中心、教学中心、会诊中心和治疗中心；武汉市适龄妇女医疗保健中心。
2. 市场定位：以武汉市及城市圈的病患者为核心市场，以城市圈以外和省外的广大中部地区为拓展市场。
3. 形象定位：按国家新医改政策“公立医院回归公益性”的总要求，将该中心打造成政府重点扶持的准公益性医疗单位，为武汉市乃至广大的中部地区妇女儿童提供优质、便捷的医疗保健服务。
四、项目建设规模及建设内容
武汉市妇女儿童医疗保健中心综合业务楼建设项目总投资约100026万元，工程规划总建筑面积200000m2，其中门、急诊综合楼40000 m2；内科综合楼56000 m2；妇产科综合楼16800 m2；医技综合楼（含医院街）17400 m2；教学、行政、后勤综合楼6800 m2；地下室工程一期45000 m2、地下室工程二期18000 m2。配套停车场、道路、给排水、消防、供电及绿化等设施。如图所示：

图2-2 妇幼保健医疗保健中心综合业务楼沿街透视图

图2-3 医院鸟瞰图
1、项目建设内容及功能布局
为建成服务于中部地区且在处于国内领先地位的妇女儿童医疗中心，提供有利的建设条件，将先后拆除门诊楼、住院楼、职工住宅等建筑，仅保留外科手术楼、妇幼保健院及在建的后勤保障房。
香 港 路
光
华
路
惠济
路
球场街
外科综合楼（保留）
妇幼保健院（保留）
门诊楼
（将拆除）
住院大楼
（拟拆除）

图2-4 改建示意图
1）扩建内容
扩建项目一览表 表2-1
项目名称
建筑面积（㎡）
层数
建筑高度（m）
电梯数量（台）
结构形式
地
上
门急诊综合楼（一期）
40000
8
38.1
8
框架
内科综合楼（一期）
56000
28
113
10
框架剪力墙
妇产科综合楼（二期）
16800
16
64
4
框架剪力墙
医技、医院街（二期）
17400
4
20.1
7
框架
科研、行政综合楼（二期）
6800
16
64
2
框架剪力墙
地
下
地下建筑（一期）
45000
2
10

地下建筑（二期）
18000
2
10

2）建筑工程包括：门、急诊综合楼、内科综合楼、妇产科综合楼、教学、行政、后勤综合楼、医技综合楼（含医院街）等地上建筑工程及地下室工程，建筑面积合计20万m2;
3）安装工程：给排水系统、污水处理系统、热水系统、消火栓及自动喷水灭火系统、变配电系统、电力照明系统、综合布线系统、安全防范系统、火灾自动报警系统、闭路电视监控系统、医用气体系统、楼宇自控系统、护士呼叫系统、弱电系统、空调系统、地下通风系统、电梯等。
4）辅助工程：道路及绿化、环保设施等。
本项目主要指标汇总，见下表： 表2-2

工程主要技术指标一览表 表2-3
序号
名称
单位
数量
备注
1
总用地面积
平方米
69300

2
总建筑面积
平方米
200000
扩建面积
3
拆除住宅建筑面积
平方米
11339.42
改扩建后
4
年均门诊量
人次
2863634
改扩建后
5
年均住院病人
人次
129178
改扩建后
6
开放床位
张
1800至2000
改扩建后
7
年均业务收入
万元
57798
改扩建后
8
年均业务支出
万元
52731
改扩建后
9
年均资金节余
万元
5067
改扩建后
10
投资数据
万元

改扩建后

投入总资金
万元
100026

建设投资
万元
100026

建设期利息
万元
0

流动资金
万元
0

11
筹资数据

政府投资
万元
60015

建设单位投资
万元
40010

2、具体功能布局如下：

医院新建单体基本功能用房配置表 表2-4
项目名称
功能模块
内科综合楼
医技综合楼（含医院街）
门、急诊综合楼
妇产科综合楼
行政综合楼
妇幼保健大楼（原有）
手术综合楼（原有）
技术楼（原有）
后勤保障用房（原有）
总面积占比（%）
总面积（㎡）
除停车场占比（%）
单位
床位（张）
面积（㎡）
床位（张）
面积（㎡）
床位（张）
面积（㎡）
床位（张）
面积（㎡）
床位（张）
面积（㎡）
床位（张）
面积（㎡）
床位（张）
面积（㎡）
床位（张）
面积（㎡）
床位（张）
面积（㎡）

183370
1、急诊及功能用房
16
1317

350
45
3937
5
270

5
320
7
500

2.7
6694
3.7
2、门诊及辅助用房
80
8736

1240
48
5090
6
2131

4
210
39
3380

8.4
20787
11.3
3、病房及辅助用房
510
28837

11230
85
8050

101
6600
297
9024

25.9
63741
34.8
4、医技及辅助用房
75
6556
2
3110
75
11370
8
1960

16
4775
81
7141

765

14.5
35677
19.5
5、保障系统用房
19
3657
3
4686
15
2570
6
896

2392
14
1130
21
1760

1867
7.7
18958
10.3
6、行政管理用房
15
1767
3
4530
15
1220
3
130

2574
2
130
10
770

4.5
11121
6.1
7、院内生活用房
15
1767

621

1220

144
5
500
10
770

2
5022
2.7
8、特殊功能模块用房
3
1189
1
689
2
1189
1
1189

1690
1
1189
1
1189

3.4
8324
4.5
9、大型医疗设备模块
24
2174
20
2174
24
2174
14
2174

24
2174
24
2176

5.3
13046
7.1
合计
757
56000
29
17400
224
40000
128
16800

6800
172
17028
490
26710

765

1867

10、停车场

19606

6023

14077

5813

2291

5891

9299

25.6
63000

（注：医院病床总量为1800张，总建筑面积为246370平方米）

本项目建设总工期54个月，一次规划，分年度实施。第一阶段工程工期30个月，第二阶段工期24个月。
建设工期安排 表2-5
工期安排
项 目 名 称
建筑面积
单位
第一阶段
门、急诊综合楼
40000
平方米
内科综合楼
56000
平方米
地下室
45000
平方米
第二阶段
妇产科综合楼
16800
平方米
教学、行政、后勤综合楼
6800
平方米
医技综合楼（含医院街）
17400
平方米
地下室
18000
平方米

图2-5 建设范围图
具体施工顺序安排：在不影响医院现有正常医疗服务的需要下，具体施工安排如下：
第一阶段：首先启动内科综合楼和门（急）诊综合楼的地下与地面工程，在完成这两项工程后，将现有门（急）诊和现有内科住院病房全部相应的搬入新的门（急）诊综合楼和内科综合楼，为二期工程施工创造条件。
第二阶段：拆除老门（急）诊和现有内科住院病房及家属楼等规划拆除的业务用房后，同时建设医技综合楼（含医院街）和妇产科综合楼（含行政后勤地下和地上工程。在完成上述所用工程后对室外绿化、道路、广场等进行综合整治。
五、总体规划和平面设计
1、总体规划
1）土地资源现状及规划
武汉市妇女儿童医疗保健中心占地面积为69300m2（折合103.95亩），其中医疗用地59396.97 m2；职工住宅用地9903.03 m2，规划拆除职工住宅11339.42 m2，可增加医疗用地8303.03 m2，故未来医疗用地为67700 m2；职工住宅用地1600 m2。
2）业务用房资源现状及规划：中心现有业务用房建筑面积77084.59 m2。
拟拆除建筑面积共计30714.59 m2，实际保留建筑面积为46370 m2。参用《综合医院建设标准》（建标110-2008），武汉市妇女儿童医疗保健中心(武汉市儿童医院、武汉市妇幼保健院)应有总建筑面积246370 m2，扣减保留建筑的46370 m2，即本项目应扩建面积：246370-46370=200000 m2。
3）停车位资源现状及规划
目前中心有停车位358个，其中地上323个；地下35个。未来适应扩建医院的需要，同时缓解病人家属到中心附近市政道路停车，未来规划车位为1700辆，其中地上100辆；地下停车场1600辆。
现状及远期规划一览表 表2-6
指标
现有规模
远期规划
床位数
武汉市儿童医院
940张
1075张
1800～2000张
武汉市妇幼保健院
135张
停车位
地上
323辆
100辆
地下
35辆
1600辆

2、平面设计
门诊综合楼平行香港路设置，后退道路30米，形成医院入口广场。急救中心设在香港路和惠济路交叉口处，畅通的交通有利于提高急救效率，也方便夜间独立运营。内科楼与手术综合楼集中在用地东北部，利于医院管理。在门诊综合楼和内科楼之间设置医院街，医院街一层设置步行廊、休息厅、导医台、报告厅、茶室、图书室、小超市、输液中心等公共用房，二～四层设置医技科室，既有良好的导向性，也为患者提供了院内治疗、休息的舒适环境，体现了以病人为中心的思想。医院内交通便捷，功能合理。

图2-6 规划设计图
在建筑设计造型上， 以具时代感的前瞻性眼光，应用现代设计语言诠释古典风格，精心打造一个外观典雅、装饰活泼的医疗建筑。建筑采用简洁的古典风格，立面三段式处理，底层柱廊是坚实的基础，竖向石材形成简洁庄重的中段，上部采用退台柱廊及出挑的檐口收头，使整个建筑经典、大气而又不失人文气息。内部空间与建筑围绕使用者进行，创造舒适宜人的可人环境，以流线、尺度和感受充分体现人性化的设计。
规划设计通过地下车库组织基地内车行流线，实现人车分流。自驾车通过香港路方向的车库入口进入地下车库，由于地下车库位于门诊、医院街、住院楼的下方，人流通过电梯方便进入门诊、住院楼及医院街，就诊完毕后从车辆惠济路出口离开。探视、职工汽车通过设置在球场路方向车库入口进入地下车库，人员通过电梯进入住院病房，使用完毕后从球场路出口离开。第二阶段妇幼保健住院楼的地下车库和第一阶段相连通，整个地下交通方便、通畅、快捷，形成地下交通网。

图2-7 交通示意图
交通组织：目前医院的人车均来自香港路，香港路车流量大，进出医院的车流和人流受城市交通的影响明显。中部地区妇女儿童医疗服务中心建成后，日门诊量8000人和住院2000床，是目前医院容量的2倍，因此采取两进两出的方式对人车进行合理分流。香港路设置门急诊主要人车入口，惠济路设置门急诊主要车行出口。球场路各设置一个住院探视、后勤职工主要出入口。这种单向流线的组织方式，充分利用了医院用地四周城市道路的优势，有效缓解了香港路的交通压力。
就医人流从香港路进入门诊综合楼，通过医院街可以到达门诊、急诊、医技、住院等各专业功能区，在专业功能区内完成整个挂号、诊断、收费、输液等过程，避免患者在医院内往返奔波。
这种建筑与管理结合形成的方式，满足“人多不见人，车多不见车”的需求。
六、建筑结构方案
1、场区基本自然条件
本工程抗震设防烈度为6度，设计基本地震加速度为0.05g，设计地震分组为第一组。根据武汉市主城规划区地震动参数小区划图，设计地震动参数分区为IIIA区；水平地震影响系数最大值：(多遇地震)0.075，(罕遇地震)0.35。按《湖北省地震安全性评价管理办法》
本工程应进行专门的地震安全性评价工作。
基本风压：
W0=0.40kN/m2（按n=100年采用）， (建筑物高度≥60m)。
W0=0.35kN/m2（按n=50年采用）， (建筑物高度<60m)。
地面粗糙度为C类。风荷载体型系数取1.3~1.4。
基本雪压：W=0.50kN/m2（按n=50年采用）。
结构设计
2、工程概况
门诊楼为地上八层地下一层的建筑物，建筑物总高度约38.1m，建筑面积约40000 m2，采用全现浇钢筋混凝土框架结构，为A级高度钢筋混凝土高层建筑。
医技楼为地上四层地下一层的建筑物，建筑物高度约20.1m，建筑面积约4500 m2，采用全现浇钢筋混凝土框架结构。
医院街为地上四层地下一层的建筑物，建筑物高度约20.1m，建筑面积约13000 m2，采用全现浇钢筋混凝土框架结构。
内科楼为地上二十八层、地下一层的建筑物，建筑物高度约113m，建筑面积约56000 m2，采用全现浇钢筋混凝土框架--剪力墙结构，为A级高度钢筋混凝土高层建筑。
妇幼住院大楼及科研行政综合楼为地上十六层、地下一层的建筑物，建筑物高度约64m，建筑面积约24000 m2，采用全现浇钢筋混凝土框架--剪力墙结构,为A级高度钢筋混凝土高层建筑。
所有建筑下设一个相互联通的地下室，共二层。地下一层层高5.4m，地下二层层高4.5m，部分地下室为平战结合的人防地下室。人防抗力等级为常六级，核六级。地下室主要功能为设备用房及地下车库。
3、安全等级和设计使用年限
（1）筑结构的安全等级均为二级。
（2）筑结构的设计使用年限均为50年。
4、结构抗震设防
（1）本项目抗震设防类别均为重点设防类（乙类）。
（2）建筑物结构选型及抗震等级：
门诊楼采用全现浇钢筋混凝土框架结构，框架抗震等级为二级。
医技楼采用全现浇钢筋混凝土框架结构，框架抗震等级为三级。
医院街采用全现浇钢筋混凝土框架结构，框架抗震等级为三级。
内科楼采用全现浇钢筋混凝土框架--剪力墙结构，框架抗震等级为二级，剪力墙抗震等级为二级。
妇幼住院大楼采用全现浇钢筋混凝土框架--剪力墙结构，框架抗震等级为二级，剪力墙抗震等级为二级。
单建式地下室采用全现浇钢筋混凝土框架结构，框架抗震等级为三级。主楼部位地下室抗震等级同地上结构。
5、基础设计
基础设计待提供地质勘察告后根据实际地质情况确定。地下室底板拟采用梁板结构形式。防水底板厚350mm～400mm。地下结构采用防水设计，防水等级为二级，混凝土抗渗等级为S6。
6、主体结构设计
地上部分结构平面较大且不规则，在不影响建筑平面功能分区和立面效果的前提下，设置防震缝，将结构平面划分为相对规整的结构，满足抗震规范的要求。
本工程中一些大跨度结构为满足建筑平面使用功能的需要，拟采用钢结构或预应力结构来满足建筑空间功能要求。
7、地下室结构设计
本工程地下室面积较大，出地面后建筑物退收较多，而且建筑物长度超过混凝土规范要求，为确保建筑立面效果，本工程地上部分除必要的防震缝外不再留设伸缩缝，仅设置后浇带，以减轻由于荷载差异较大造成的相邻基础沉降差过大的情况，同时可避免混凝土结构由于收缩产生的拉应力对结构的破坏。
为确保地下建筑的防水效果，本工程地下室不设缝，地下室为超长结构，考虑温度效应进行结构计算，采用掺加膨胀剂，设置后浇带，提高配筋率等构造措施。
8、结构材料
结构构件钢筋采用HRB400、HPB235钢筋，充分利用钢筋强度减少含钢量。
混凝土强度等级C50~C25。钢材均采用Q235-B钢。
建筑物外墙采用200~250厚蒸压粉煤灰加气混凝土砌块砌筑，内墙采用100厚蒸压粉煤灰加气混凝土砌块砌筑，干容重5.5kN/m3，M5混合砂浆砌筑。

第三节 项目用能情况
1、武汉市妇女儿童医疗保健中心综合业务楼建设项目使用的主要能源为电、水、气等，其中：
电力实物消耗：2206.93万kWh；
供水实物消耗：341130 m3；
天然气实物消耗：4404241.8NM3。
2、耗能设备
（1）用电设备：武汉市妇女儿童医疗保健中心综合业务楼建设项目主要用电为各类设备、电器等。
（2）用水设备：武汉市妇女儿童医疗保健中心综合业务楼主要用水设备为厨房、生活与卫生配套设施等。
（3）用天然气设备：空调采暖用锅炉、卫生热水锅炉及医院餐厅用气设备。
第四节 项目所在地的气候区属及主要特征
本项目选址武汉市江岸区香港路100号，位于武汉市中心城区。武汉市地处我国长江中游，气候区属于典型夏热冬冷地区，气候特点是夏季温度高，湿度重，闷热；冬天阴雨天多，日照少，湿度大，冷湖效应显著。每年7、8、9月为高温期，12月至次年2月为低温期，并有霜冻和降雪发生。年平均气温为16.7℃，多年月最高平均气温28.8℃(7月)，最低平均气温2.9℃(1月)。一月最冷，极端最低气温-18.1℃，极端最高气温41.3℃，无霜期为245天。年平均降水量1284mm，降雨集中在4至9月，10月至次年3月降水量较少，年平均相对湿度77%。武汉地区多年平均日照总时数为2017.8小时，多年平均日照百分率为44.5%，多年平均太阳总辐射为4298.9 MJ/(m2·a)，其中最高年份可达5812.0 MJ/(m2·a)，少数年份可能低于2850.8 MJ/(m2·a)。正常评估武汉市太阳能资源丰富程度的指标数在3800～4800MJ/(m2·a)之间，资源丰富程度为《太阳能资源评估方法》所规定的第三级。武汉城区采暖度日数（HDD18）为1690，空调度日数（CDD26）227。
第三章 能源供应情况评估
第一节 主要供、用能系统情况
武汉市妇女儿童医疗保健中心综合业务楼项目建设主要涉及的专业系统包括：建筑、给水排水系统、电气系统和暖通、燃气专业系统。其中：
给水排水系统具体包括：给水系统、生活热水系统、排水系统（污废合流）、雨水系统、消防给水系统（包括室内外消火栓给水系统、自动喷淋灭火系统等）、循环冷却水系统及绿化、景观给水系统。
电气系统具体包括：供配电系统、防雷系统、接地系统、照明系统、电梯系统、漏电火灾报警系统、楼宇自控系统、火灾自动报警系统、综合布线系统、有线电视系统、安保监控系统、背景音乐及紧急广播系统、通讯网络系统。
暖通燃气专业系统具体包括：中央空调风系统、中央空调冷（热）水系统、通风和防排烟系统。
武汉市妇女儿童医疗保健中心综合业务楼项目投入使用后，消耗的主要能源和资源种类包括电力、天然气以及水。
根据项目前期估算，武汉市妇女儿童医疗保健中心综合业务楼项目投入使用后，消耗的主要能源和资源种类包括电力、天然气以及水。
根据项目前期估算，武汉市妇女儿童医疗保健中心综合业务楼项目平均日用电量为6046.3kWh，年用电量为2206.93万kWh，折标准煤2712tce/年；本项目燃气总使用量440万m3/年
