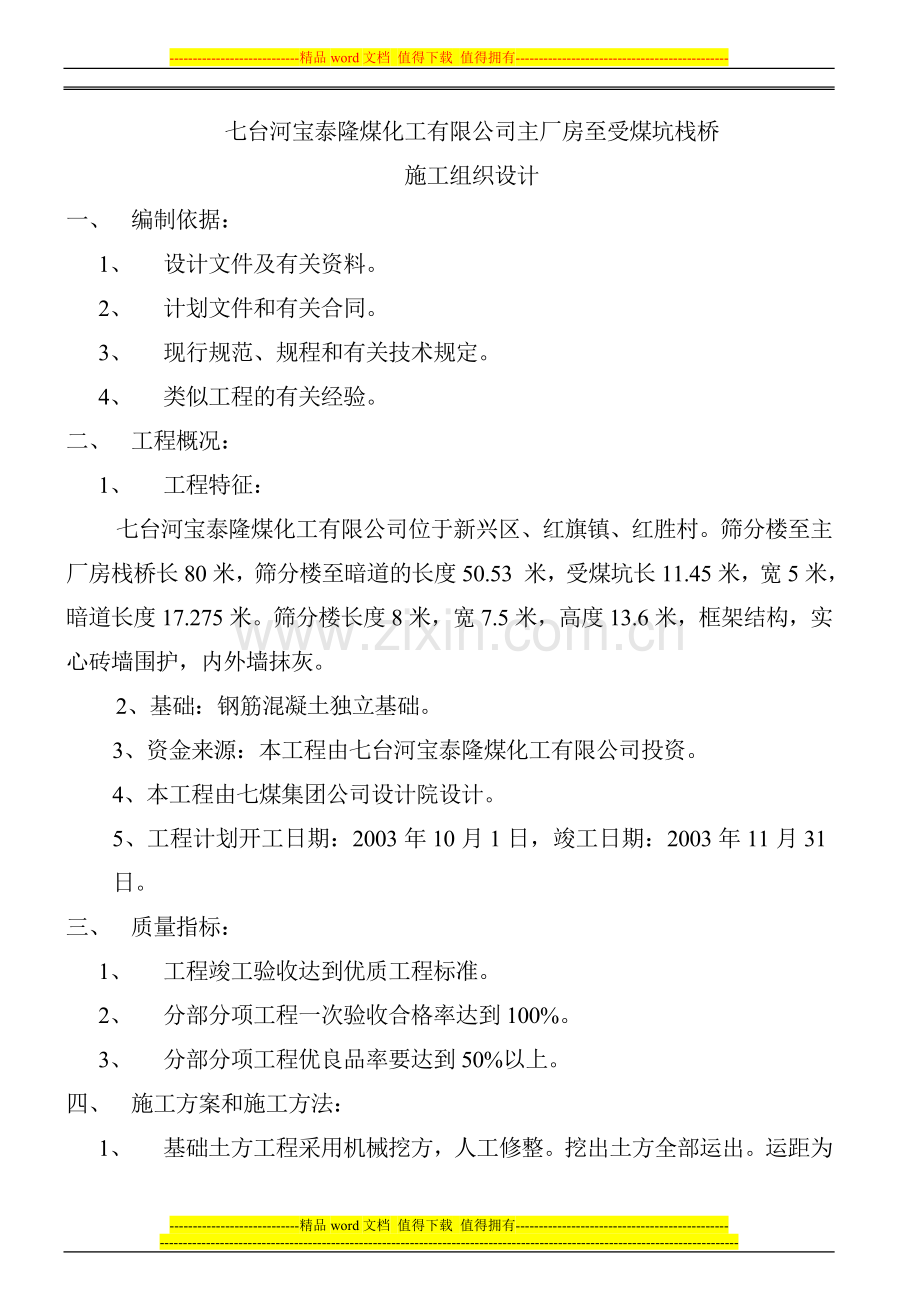

七台河宝泰隆煤化工有限公司主厂房至受煤坑栈桥
施工组织设计
一、 编制依据：
1、 设计文件及有关资料。
2、 计划文件和有关合同。
3、 现行规范、规程和有关技术规定。
4、 类似工程的有关经验。
二、 工程概况：
1、 工程特征：
七台河宝泰隆煤化工有限公司位于新兴区、红旗镇、红胜村。筛分楼至主厂房栈桥长80米，筛分楼至暗道的长度50.53 米，受煤坑长11.45米，宽5米，暗道长度17.275米。筛分楼长度8米，宽7.5米，高度13.6米，框架结构，实心砖墙围护，内外墙抹灰。
2、基础：钢筋混凝土独立基础。
3、资金来源：本工程由七台河宝泰隆煤化工有限公司投资。
4、本工程由七煤集团公司设计院设计。
5、工程计划开工日期：2003年10月1日，竣工日期：2003年11月31日。
三、 质量指标：
1、 工程竣工验收达到优质工程标准。
2、 分部分项工程一次验收合格率达到100%。
3、 分部分项工程优良品率要达到50%以上。
四、 施工方案和施工方法：
1、 基础土方工程采用机械挖方，人工修整。挖出土方全部运出。运距为3000米。
2、 运输：垂直运输采用两座塔吊，水平运输采用四轮翻斗车和手推车。3、施工顺序：
施工准备工作 基础 主体 装饰
4、 基础工程：
① 施工测量：
首先设置测量控制网，根据平面图将柱基础，纵、横轴线投测到地面上去，并根据基础图和放坡系数放出柱基，挖方的边线。
高程控制，在场外适当位置建立水准基点，水准基点设4个，建立水准网。
②土石方工程：
采用机械挖方人工修整。基坑开挖时应在基坑四周设置排水沟，基底四周设排水沟，集水坑，用水泵抽水。
5、 施工方案／质量计划
a) 施工方案：
为降低工程成本、缩短工期，本工程采用内框架及外排架同步进行的施工方法。
i. 施工机械的选择：
1. 搅拌机械的选择：
本工程的主要组成材料为砼，选用一台350型滚筒式搅拌机和一台350型强力式搅拌机。
2．垂直运输机械的选择：
选用两台塔吊。
主要分项工程的施工方法：
2. 基础土方采用人工开挖，自卸汽车配合外运。基坑开挖时由于地下水较大，应设置水泵，及时排水，以防塌方伤人。
3. 独立基础巳施工完毕，但外露柱筋严重生锈，柱子施工前，必须认真做除锈处理，除锈工具可采用钢刷，绝对禁止用污染钢筋的有机溶剂。
柱施工时可用定型组合钢模板，U型卡具，每次支模高度不超过2米。柱模固定可采用拉线或脚手架控制。
4. 梁施工时，采用定型组合钢模板，梁底支撑采用
Ⅲ．质量计划：
本工程建筑结构特点看出，其竣工质量主要取决于基础工程，主体工程和装饰工程的施工质量；基础工程施工质量取决于土方和砼施工，主体结构工种质量取决于框架和砌砖结构的施工，装饰工程施工质量取决于施工顺序，操作水平和成品保护。为此必须采取有效保证施工质量的措施。
（1） 建立单位工程组织管理机构。
（2） 建立单位、分部、分项工程的质量目标。
（3） 建立质量控制点。
（4） 制定材料的试验和检测方法。
（5） 制定实现质量目标的保证措施。

（1） 组织管理机构
项目经理:陈海龙

副经理：张兴伟
主任工程师：徐金刚

质
检
部
徐

彪

材
料
部
王
景
泉
技
术
部
徐
金
刚
预算
统计
部
李
兆
先
财
务
部
尤
琳
琳

施工作业队：张兴伟

架
子
班
李

友
砼

斑
于
增
福
瓦
工
班
姜
广
和
钢
筋
班
孟
祥
柱
木
工
班
李
方
军

（2） 质量目标
1、 单位工程：优良工程
2、 分部分项工程合格率：１００％
七台河宝泰隆煤化工有限公司主厂房至受煤坑栈桥

3、 分部分项工程优良品率：９０％以上
单位工程

合格
土方

优良
砼工程
基础工程
优良
钢筋
优良

优良
砌筑工程

优良
分部工程
主体工程
钢筋工程
　　　　 优良
优良
砼工程

优良
抹灰

装饰工程
优良
优良
油漆

装饰工程
优良

优良
屋面工程

楼地面工程
优良

　（3）　　 　质 量 控 制 点 表
分
部
工
程
分
项
工
程
职责分工 （责任者√ 关联者Δ）
工长
技术员
质检员
材料员
试验员
操作者
基
础
工
程
土方工程
√
Δ
√

√
钢筋工程
Δ
√
√
√
√
√
砼工程
Δ
Δ
√
√
√
√
主
体
工
程
砌筑工程
Δ
Δ
√

√
钢筋工程
Δ
√
√
√
√
√
砼工程
Δ
Δ
√
√
√
√
装饰工程
抹 灰

√

√
油 漆

√
Δ

√
门窗工程
门窗安装

√

√
屋面工程
屋面防水

√
Δ

√
楼地面工程
地面楼面

√

√

（4） 材 料 的 试 验 与 检 测
序
号
材料名称
取样单位
取样数量
取样方法
1
水泥
同一厂家，同一品种，同一编号为一批
12㎏
以20个不同部位，取等量样品混匀。
2
钢筋
同一牌号，同一规格，同一交货状态，每批重量不大于60T
拉伸、冷弯
各一根
任选1根钢筋切取
3
红砖
15万块
20块
随机
4
砂子
同产地，同规格，分批验不大于400M3
20-50㎏
在料堆上、中、下及四周均匀分布抽取8份组成
5
碎石
同产地，同规格分批验不大于400 M3
200-500㎏
在料堆上、中、下及四周均匀分布抽取15份组成
6
砼
同配比的砼，每工作班每100盘，每一楼层不少于一次
一组（3块）
在浇筑地点随机取样制作
7
砂浆
每一楼层式250立方米砌体所用同配比砂浆
试件1组（6块）
在拌和地点随机取样制作试件
（5）质量目标实施过程保证措施：
１、 土方工程
Ａ：基坑挖土时，必须按技术人员放好的位置有专人指挥进行开挖。
Ｂ：开挖时，按放好的边坡留足工作面。
Ｃ：本工程所处位置地势较低，地下水较大。开挖时应及时将渗入基坑内的地下水排除，以防浸泡，造成塌方。
Ｄ：室内回填土时，应分层夯填，每层虚铺厚度不大于30cm.。
２、 砼工程：
Ａ：砼所用的水泥、石子、砂子必须经检验合格，符合施工规范要求方能使用。
Ｂ：砼采用强制式搅拌机拌和，配料电子计量，严格按给出的配合比进行拌料。
Ｃ：上料按石子、水泥、砂子的投料顺序进行。
Ｄ：砼在运输过程中，应保持砼的均匀性，使其不分层，不离折，不漏浆，并保证浇筑捣固时，具有要求的坍落度。如有离浠现象，必须进行二次搅拌。
Ｅ砼捣固采用插入式振动器，振捣过程中尽量避免碰撞钢筋，模板。
Ｆ：存在分层浇筑时，为使上下层砼合为一体，振动器应插入下层砼中５cm。
Ｇ：砼施工缝的位置：梁留设重直高，留在净跨１／３范围内，柱留水平缝，留在柱梁结点下。
Ｈ：施工缝的处理：在施工缝处浇砼，要先清除施工缝处的水泥薄膜和松动石子式砼层，并用净水冲洗干净，浇水泥浆一层后方可继续浇筑砼。
Ｉ：砼倾落高度超过２Ｍ时，须设置串桶。
现浇砼构件的允许偏差
项
次

项 目

许偏允差
mm

1

轴线位移
独立基础

10
柱梁

２

垂直度

层间
≦５Ｍ
8
＞５Ｍ
8
全 高
H/1000 ID≦30
3
标 高
全 高
±10
层 高
±30
４
截面尺寸
+8 －５

５

表面平整度（２m）

８

6
预埋设施中线位置
预埋件
10
预埋螺栓
5
３、 模板工程
Ａ：模板要能够保证结构和构件各部分形状和相互间位置的正确，具有足够的稳定性，刚度强度。
Ｂ：模板安装采用定型钢模板，便于安装拆除和多次周转，部分使用木模。
Ｃ：现场拼装的模板，要逐段满布Ｕ形勾，坚固螺栓及各个支撑的固定杆件。
Ｄ：模板安装前要均匀涂刷隔离剂。
Ｅ：柱模安装时，须设柱箍，柱箍间距不大于１Ｍ
模板安装允许偏差
项次
项目
允许偏差ＭＭ
１
轴线位移
柱梁
５
２
标高
柱、梁
＋５
３
垂直度
柱
３
４
截面尺寸
柱、梁
＋４ －５
４、 钢筋工程：
A、钢筋应有出厂证明书或报告单,对现场钢筋应按规定抽取试样作机械性能试验,合格后方可使用。
B、钢筋加工，要严格按施工图纸所给尺寸，进行加工。
C、加工钢筋后，要把各种钢筋分类堆放，用标牌标号以便绑扎。
D、柱内纵向钢筋采用对焊。
E、 柱内箍筋应有135°弯钩，弯钩端头直段长度不小于10d（d为箍筋直径），纵向钢筋搭接接头处的箍筋间距，受拉时不得大于5d及100mm，受压时不得大于10d及200ＭＭ。
F、 架梁纵向钢筋应伸过边柱节点中心线，其锚固长度为la，（la意义同上）。
G、 纵向钢筋在节点内水平锚固长度不够时，应沿柱节点外边向下弯折，弯折前的水平锚固长度不应小于0.45la，弯折后的垂直长度不应小于１５d。
J、框架梁的下部钢筋，伸入中柱节点的总长度不应小于la，并伸过柱中心线不应小于5d。
K、钢筋焊接连接，钢筋焊接采用电弧搭接焊接，并保证钢筋轴线在同一水平线上，钢筋焊接接头距钢筋弯折处不应小于钢筋直径的１０倍，受力钢筋采用焊接搭接时，设置在同一构件内的，焊接接头应相互划开。在任一焊接接头中头，至长度为钢筋直径d的３５倍，且不小于５００mm区段内，同一根钢筋不得有两个接头。且在该区段内有接头的受力钢筋截面面积占受力钢筋点截面面积的百分率，应符合下列规定：
受拉区不得超过５０％，受压区不受限制。
L、焊条的选择、管理和使用：
焊条直径一般根据工件厚度选择。
工作厚度
≤４mm
4-12mm
>12mm
焊条直径
不超过工件厚度
3.2-4.0mm
≥4mm
根据被焊的金属材料类别选择相应的焊条种类，如焊接碳素结构钢和普通低合金结构钢时，选用结构钢焊条。焊缝性能要和母材性能相同或焊缝化学成份和母材相同，以保持性能相同，焊条工艺性能要满足施焊操作要求。
焊条贮存库应干燥且通风良好，应设置温度计和湿度计，室内温度不低于５℃，空心气对湿度低于６０％。
焊条在施焊前，必须进行加热烘干，烘干温度为３５０－４５０摄氏度，保温２小时，烘干后放在１５０摄氏度的恒温箱内，随用随取。
焊接电流的选择：
焊接电流一般根据焊条直径进行选择：
焊条
直径
1.6
2.0
2.5
3.2
4
5
6
焊接
电流
25-40
40-65
50-80
100-130
160-210
200-270
260-300
(5)砖砌体围护结构：
a、 砌筑前，应选规格基本一致的砖。
b、 砌筑前，首先要撂底排砖，一般两端山墙排丁，前后纵墙排顺。
c、 砌筑一砖半及以上厚墙体时，应挂双面线进行砌筑，砌筑一砖墙时，宜挂外手线砌筑。
d、 砌筑时，必须使用上口线，采用一铲灰，一块砖，一挤揉的“三、一”砌砖法操作。水平灰缝厚度和竖向灰缝厚度一般为１０mm，但不应小于８mm，也不应大于１２mm。
e、 在操作过程中，每个操作者要随时自检，确保砌筑质量。
f、 砌筑中要严格执行操作规程。
g、 砖墙转角处及与柱连接处，必须按设计图纸或规定设置墙体拉结钢筋。
砖砌体尺寸位置允许偏差
项 次
项 目
允许偏差（mm）
1
轴线位置偏移
１０
2
基础及砌体顶面标高
±１５
3
垂直度 全高＞１０Ｍ
２０
4
表面平整
８
5
水平灰缝厚度（１０皮砖累计）
±８
五、施工进度计划
本工程计划二ＯＯ三年十月一日开工，至二ＯＯ三年十一月三十一日结束，工期总历时31天。
各项详细施工进度计划见施工进度计划表。
五、资源需求计划：
１、 劳动力需要量计划：
本工程劳动力的安排本着用工合理，劳动力均衡，施工紧凑，降低周转材料的使用的原则进行总体安排，详细用工计划见劳动力需用量计划表。
２、 施工机具需要量计划：
本工程的施工机械需用数量是根据本工程的结构形式，平面布置，主要工程的施工方法和技术措施，并考虑施工总进度计划的要求报出的，本着最大限度的发挥施工机械的工作效率，缩短工期的原则。
３、 主要材料需用量计划：
本工程的材料用量是根据初步的设计文件及概算编制的，待施工图纸出台后应进一步调整，材料用量见主要材料需要量计划表。
六、施工准备工作计划：
（一） 技术准备：
（１） 熟悉与会审施工图纸，了解设计意图，掌握关键工序的施工方法。
（２） 搜集和分析研究有关现场自然条件和技术经济等资料。
（３） 编制单位工程施工组织设计和施工预算。
（４） 新技术新材料的试制与试验。
（二） 资源准备：
（１） 组织落实生产资金，进行施工材料预购。
（２） 劳动力采用自有熟练劳动力及外聘两种方式，对于新聘劳动力组织考核不熟练劳动力须经培训后上岗。
（３） 建立工地组织机构，调整劳动组织。
（４） 进行计划与技术交底。
（５） 根据劳动力计划、材料、机具数量计划，组织人员陆续进场，组织材料，机具设备的运输储备工作。
（三） 现场准备
（１） 现场设一个贮水池，将距现场８０Ｍ的水源输水管道接至水池附近。
（２） 现场设一个配电计量箱，电源由铁路机务段变压器引入，输电线路长500m，采用架空方式设置。
（３） 人工平整场地，将工业垃圾及建筑垃圾运出场外。
（４） 运输道路为临时修建道路，临时修建120米即可满足工程使用。
（５） 接到设计图纸后，即可进行现场轴线复测。并做好基础部分各种技术资料的交接工作。
（６） 临时设施：
工地需修建临时办公室、仓库、休息室、更夫房等临时建筑，其面积规格见下表。
序 号
名 称
面积（平方米）
备 注
１
临时办公室
３０
新 建
２
临时休息室
６０
新 建
３
仓 库
1０
新 建
４
更 夫 房
４
新 建
七、施工平面布置：
详见现场施工平面布置图。
八、保证质量、安全、降低成本和雨季施工措施：
（一） 质量措施：
（１） 施工前作好技术交底，并认填检查执行情况。
（２） 及时做好钢筋、模板和轴线等隐、预检工作。
（３） 放线定位需按规划指定的红线桩位进行，做好预复检，土方开挖后，必须再次核准，做好永久性桩位和水准桩位，并保护好。
（４） 框架柱，土方开挖时应有专人负责，掌握好轴线，边线位置及深度，以保证位置，标高的准确。
（５） 砼拌合前，碎石采用清洗机进行清洗，清洗后的碎石应进行含水量测定，及时调整配合比的用水量。
（６） 砼倾落高度超过两米时宜采用串桶，以防离浠，前后砼的间歇时间不大于３小时。
（７） 钢筋砼柱及牛腿，砼标号提高一个等级，砼试块同条件养护留三组，以保证砼达到强度80％以上才允许安装钢行架。
（二） 安全措施：
（１） 工地负责人对工地生产，技术，安全全面负责，每周一进行班前安全生产教育，在安排生产的同时制定好安全措施，定期进行检查。
（２） 夜间施工必须有足够的照明设备。
（３） 主体施工时必须在首层平台处设水平安全网一道。
（４） 各种机具必须接地接零，所有电器流动闸箱必须有漏电自动断电设备，电源线不得在地上任意乱拉，更不得被铁具压住，工作结束后要拉闸上锁。
（５） 严禁用滑车拉人上下，吊运过程中要有专人指挥，做到上呼下应，确保安全。
（６） 各层平台危险临边均要设护身拦杆，严禁高空扔物。
（三） 降低成本措施：
见降低施工成本的途径与措施表。
（四） 冬季施工措施：
（１） 掌握气象预报，了解天气状况，调整施工结构。
（２） 框架柱及牛腿部位砼浇筑完毕，应加塑料布覆盖，以保证砼不受冻。
（３） 砼标号提高一个等级。
（４） 框架柱及牛腿要预留三组同条件砼试块三组，待砼强度达到80％以上才允许安装钢行架。
五项技术经济指标。
１施工工期：31天。
２施工成本：120万元。
３施工质量：优良。
４施工安全：重大伤亡率为零。
５施工效率：3.2万元／人、年。

机械工具需要量计划表
序
号
机械名称
规格
型号
需 要 量
使用起止时间
备注
单位
数量
1
建筑Ⅱ型塔吊
R=26米
高28米
座
2
2003.10.1-2003.11.30
主体垂直运输
2
350型搅拌机
滚筒式
台
1
2003.10.1-2003.11.30
砂浆搅拌
3
强制式搅拌机
自动式
台
1
2003.10.1-2003.11.30
砼搅拌
4
电焊机
BX3-300
台
2
2003.10.1-2003.11.30

1
2002.9.1-2002.10.15
垂直运输
5
插入式振捣器
H2-50
台
6
2003.10.1-2003.11.30
浇筑砼
6
电 锯
MJ104
台
1

7
铜管脚手架
Φ48
T
40

8
平板汽车
5T
台
2
2003.10.1-2003.11.30

水平运输`
9
水泵

台
2
2003.10.1-2003.11.30

`
10
台秤

台
2
2003.10.1-2003.11.30

`
11
钢筋切断机
20KW
台
1
2003.10.1-2003.11.30

主要材料需要量计划表

序
号
材料
名称
规格
单位
数量
使 用 时 间
10
11

1
水泥
32.5T
T
200
100
100

2
砂
中砂
M3
300
150
150

3
碎石
综合
M3
300
150
150

4
钢筋
综合
T
60
40
20

5
红砖
240×115×53
万块
10

10

6
木材

M3
30
20
10

7
块石

M3
200
200

劳动力需要量计划表
序
号
工种名称
计划人数
需 用 人 数 及 时 间
10
11

1
钢筋工
5
5
5

2
木工
15
15
15

3
砼工
2
2
2

4
架子工
2
2
2

5
瓦工
5
5
5

6
运转工
2
2
2

7
电工
2
2
2

8
维修工
1
1
1

9
力工
30
30
30

10
工长
1
1
1

11
技术员
2
2
2

12
试验员
1
1
1

13
安检员
1
1
1

14
合计
69
69
69

降低施工成本的途径与措施
制定合理的施工组织设计，加强施工管理
选择合理的施工方案，合理布置施工现场组织均衡生产，搞好现场调度相配合，注意收尾工程合理确定工期，注意工期与成本优化组合。
加强技术管理，提高工程质量
加强施工过程的技术检验制度，提高工程质量，制订降低质量成本措施计划，避免返工，修补损失。
加强劳动工资管理，提高劳动生产率
改善劳动组织，合理使用劳动力，减少窝工浪费，执行劳动定额，实行合理的工资、资金分配制度，加强技术培训，提高工人文化素质和技术操作水平，压缩非生产用工和辅助用工，严格控制非生产人员比例。
加强机械设备管理提高机械使用率
正确选配和合理使用机械设备，降低租赁费用，搞好机械设备保养维修，提高其完好率，利用率和使用效率。
加强材料管理，节约材料费用
合理堆置现场材料，组织分批进场，避免二次搬运，严格材料验收和限额领料制度。注意周转材料的回收，废料的综合利用，杜绝浪费。
加强费用管理，降低间接成本
精简管理机构，减少管理层次，压缩非生产人员控制施工进度，合理缩短工期。

质 量 体 系 文 件

施 工 组 织 设 计
（QTG/CS-01-2002）

单项工程名称：七台河宝泰隆煤化工有限公司
单位工程名称：七台河宝泰隆煤化工有限公司主厂房至受煤坑栈桥
工程编号：
受 控 号：

编制日期：2003年9月15日 施实日期：2003年10月1日
七煤集团土建工程总公司第三项目部

施工组织设计审批表

工 程 项 目

审 核 意 见

会 签 意 见

审 定 意 见

批 准 意 见

目 录

一、 编制依据--------------------------------------------------------------1
二、 工程概况--------------------------------------------------------------1
三、 施工方案/质量计划-------------------------------------------------2
四、 施工进度计划-------------------------------------------------------14
五、 资源需求计划-------------------------------------------------------14
六、 施工准备工作计划-------------------------------------------------15
七、 施工平面布置-------------------------------------------------------16
八、 保证质量、安全、降低成本和雨季施工措施---------------17
工程管理曲线-------------------------------------------------------24
