网络工程项目建设方案说明.doc

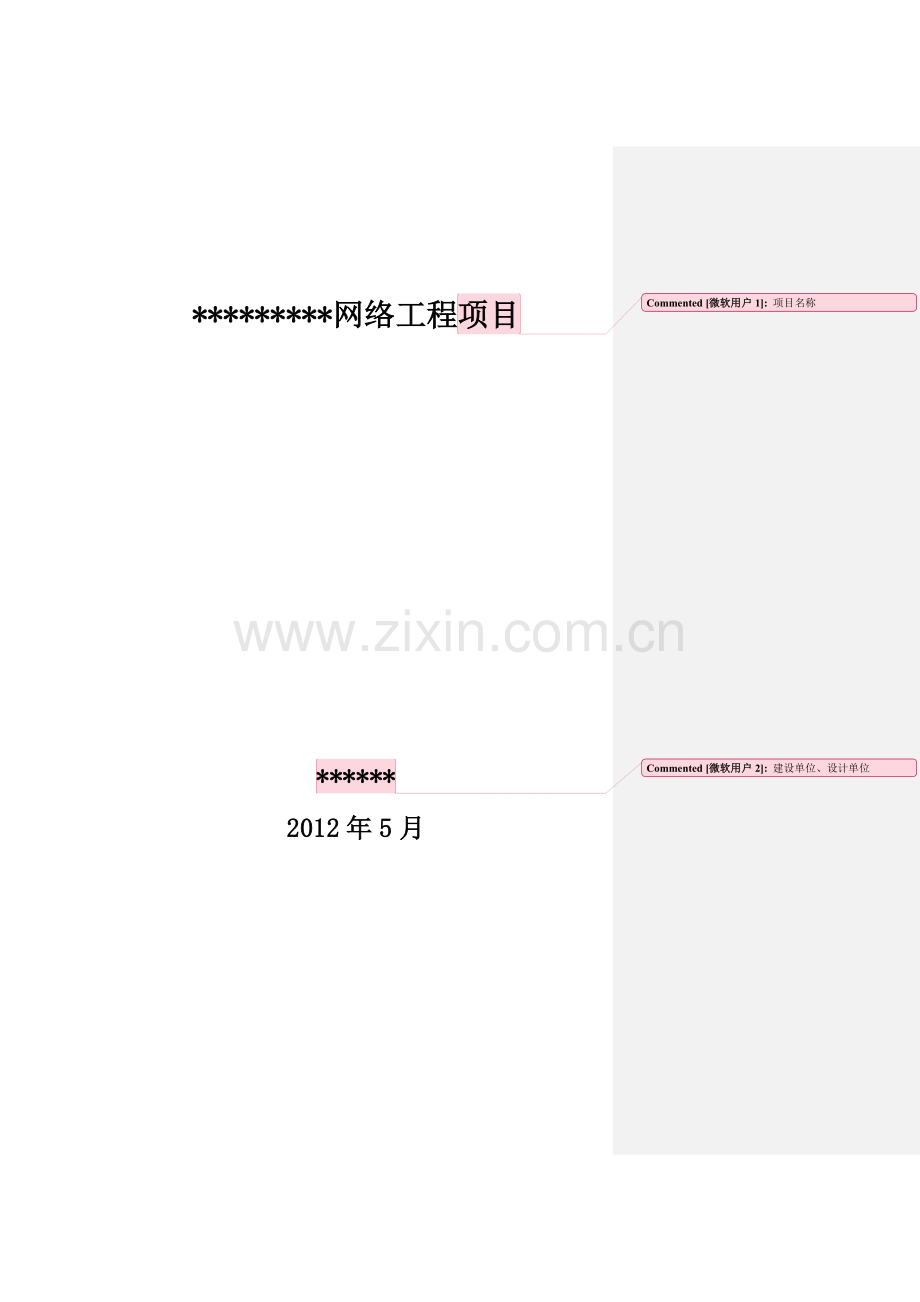

*********网络工程项目项目名称

******建设单位、设计单位

2012年5月

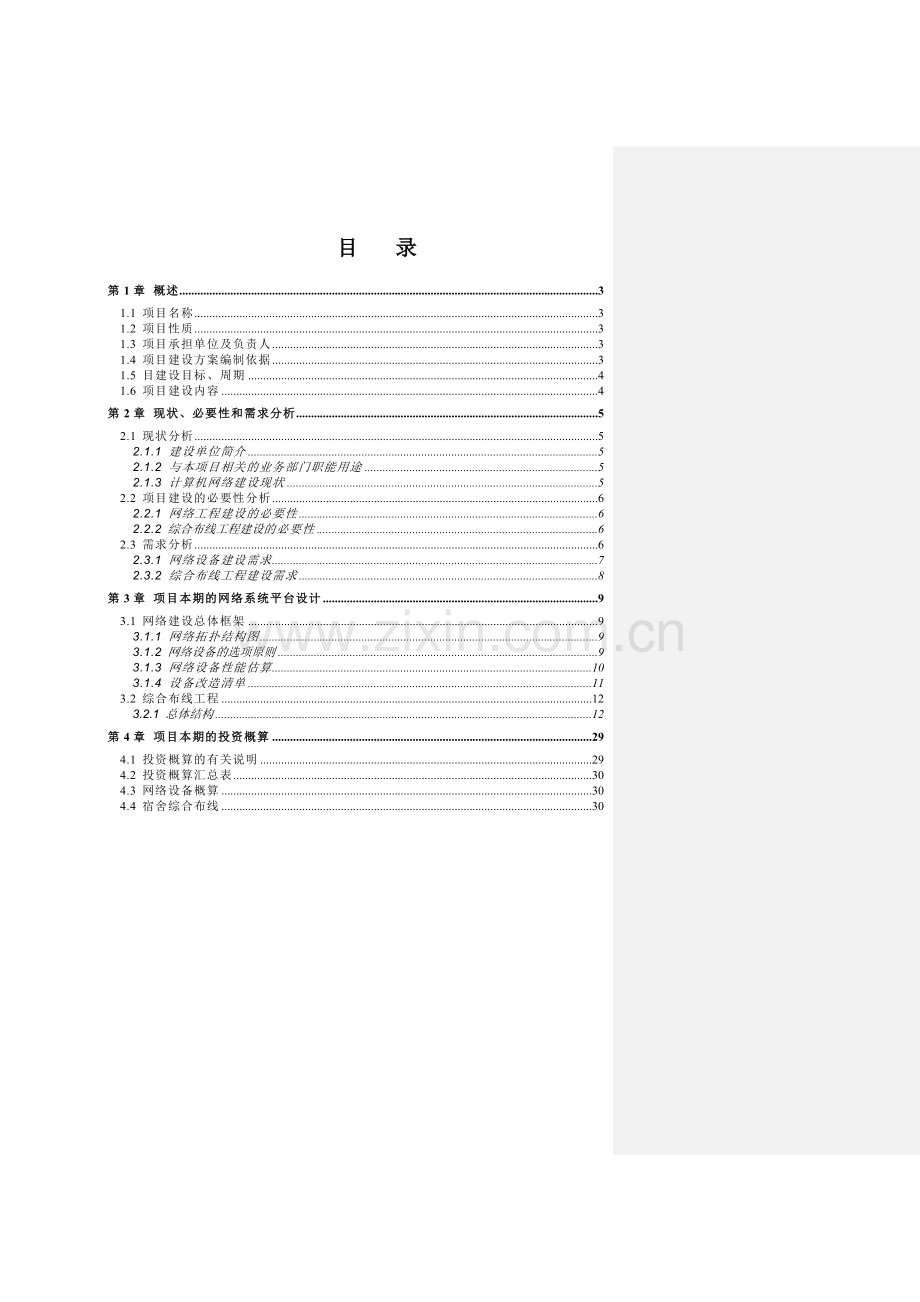

目 录
第1章 概述 3
1.1 项目名称 3
1.2 项目性质 3
1.3 项目承担单位及负责人 3
1.4 项目建设方案编制依据 3
1.5 目建设目标、周期 4
1.6 项目建设内容 4
第2章 现状、必要性和需求分析 5
2.1 现状分析 5
2.1.1 建设单位简介 5
2.1.2 与本项目相关的业务部门职能用途 5
2.1.3 计算机网络建设现状 5
2.2 项目建设的必要性分析 6
2.2.1 网络工程建设的必要性 6
2.2.2 综合布线工程建设的必要性 6
2.3 需求分析 6
2.3.1 网络设备建设需求 7
2.3.2 综合布线工程建设需求 8
第3章 项目本期的网络系统平台设计 9
3.1 网络建设总体框架 9
3.1.1 网络拓扑结构图 9
3.1.2 网络设备的选项原则 9
3.1.3 网络设备性能估算 10
3.1.4 设备改造清单 11
3.2 综合布线工程 12
3.2.1 总体结构 12
第4章 项目本期的投资概算 29
4.1 投资概算的有关说明 29
4.2 投资概算汇总表 30
4.3 网络设备概算 30
4.4 宿舍综合布线 30

******网络工程建设项目
第1章 概述
1.1 项目名称
项目名称：********建设项目
1.2 项目性质
项目性质：改造/新建
1.3 项目承担单位及负责人
项目承建单位：
项目负责人：
1.4 项目建设方案编制依据根据建设单位信息化发展规划等文件

近年来，教育信息化在学校的工作中发挥的作业越来越大，也日益成为学校提升教学、管理水平的重要途径。信息化建设对于提升我校未来的整体核心竞争力，为加速我校推进高水平有特色地方综合性大学的进程具有重要的意义。为此，学校领导和有关部门多次赴省内和省外一些信息化建设水平较高的学校调研学习，以期为我校的数字校园建设提供一个较好的认识基础和参照，并借鉴其成功的经验。
另外，《广州大学信息化校园建设规划方案（2009-2013）》明确指出，“重视信息资源的建设，逐步建成一个信息完备的综合信息系统，加大有线与无线相结合的校园网络核心层和主干节点等基础设施建设力度，扩大校园网的覆盖面；加快全校网络管理应用系统建设，建设完善的移动办公和学习网络平台，创建校内教学、科研等管理基础应用系统；开发、完善远程教育信息管理、网络教育资源库等多项网络应用系统”，这些都为我们方案的制定提供了支持和依据。
1.5 目建设目标、周期
利用先进的网络技术、通信技术、计算机技术和教育管理理念，构建先进、开放的数字化校园支撑平台。建设一个高速、安全、可靠、可扩充的网络系统，实现校内信息的高度共享、传递，教学及管理信息化，校领导能及时、全面、准确地掌握全校的教学、科研、生产、管理、财务、人事等各方面情况。改善学校网络水平，提高网络运行的稳定性，保障师生正常的上网需求；提高学校治安管理水平，保障师生人身及财产安全，建设和谐、平安校园，本项目的整体实施可以在有效保护原有投资的基础上，保证整个视频监控系统持续处于良好的运行状态，从技防层面保障学校的正常运行和师生的人身安全；对UPS室进行设备改造，为机房核心设备提供可靠的电源保护。
本期建设周期为2013年。
1.6 项目建设内容
序号
项目
建设内容根据项目需求简单列出多少台汇聚交换机等设备，列出什么楼宇敷设多少个信息点等

投资额根据项目投资概算
（元）
1
网络设备
24口接入交换机***台，24口汇聚交换机****台。

2
综合布线
完成***楼宇****个信息点建设，整个布线系统采用超五类布线。

6
其他
咨询设计、项目监理、管理培训、系统集成

第2章 现状、必要性和需求分析
2.1 现状分析
2.1.1 建设单位简介

2.1.2 与本项目相关的业务部门职能用途

2.1.3 计算机网络建设现状
一、网络拓扑结构建设单位现在的网络结构

现有的网络拓扑结构图：

图表2- 1*****网络拓扑结构
*****建设单位现有的网络设备都已经购买了多年（大部分购买于03年，有部分购买于01年和02的网络设备仍然在使用），用户及业务部门对网络的需求日益增多，服务要求质量也不断提高。由于计算机在用户群体的迅速普及，网络承受了约来越大的压力，导致用户反映上不了网、上网不稳定和上网速度慢，造成这个结果有多种原因，其中网络设备老化是主要原因之一。
目前，网络设备有*****品牌48口接入交换机*****台，24口接入交换机*****台；48口汇聚交换机*****台，24口汇聚交换机*****台，12口汇聚交换机*****台。这网络设备使用了*****年，有些一期采购的设备已经进入了报废老化阶段，引起了设备性能的不稳定，平均每个月的报修率高达10%，严重影响到网络的运行和维护，
2.2 项目建设的必要性分析
2.2.1 网络工程建设的必要性
目前，建设单位很大一部分的网络设备都已经购买了多年（大部分购买于2003年，有部分购买于2001年和2002年的网络设备仍然在使用），性能及稳定性已经不能满足用户及应用增长对于网络性能的要求。
网络交换设备配置低，导致了业务响应效率低，故障多（特别是交换机端口损坏，会不断发送错误数据包，对网络的正常运行造成严重的影响，据统计约每月*****台的交换机发生故障），难以统一管理，资源严重浪费，已不能满足建设单位信息化发展的需求，硬件和软件的发展不平衡，维护和扩展存在困难等等，这些问题已经严重阻碍了日常业务工作的展开，影响了工作效率的提高和管理质量的提升。由于建设单位网络规划、设备选型以及设备的老化、故障的增多和运维难度的加大等方面的问题，必须对网络设备进行逐步更换，提高网络的稳定性，保障各项基于网络的应用顺利开展，使得网络能够更好地为公司业务与管理工作服务。
2.2.2 综合布线工程建设的必要性
2.3 需求分析包括现状存在什么问题、进行项目建设原因、综合布线信息点需求分布情况、网络设备需求情况等

近年来，*****工作正在向实现信息处理计算机化、信息交流网络化、信息管理数据库化、信息服务电子化的方向发展。因此利用计算机网络技术进行*****管理、开展*****已是势在必行。计算机网络建设是*****重要的、必不可少的基础设施，是*****所必备的环境。
计算机网络技术的发展日新月异，不断提高网络的整体性能以及扩大网络的覆盖面，增强了信息网络系统的安全性和可靠性，实现了*****网络化办公和信息化管理，增强了网络应用服务项目，为*****奠定了信息化基础。
本项目的建设，充分考虑*****的应用发展所需要的系统伸缩性和扩展性要求，最大限度地保护既有的投资，减少对系统的维护和未来开发的成本，保证系统在技术上、经济上的可持续性发展。
2.3.1 网络设备建设需求
*****很大一部分的网络设备都已经购买了多年（大部分购买于03年，有部分购买于01年和02的网络设备仍然在使用），性能及稳定性已经不能满足用户及应用增长对于网络性能的要求。由于网络规划、设备选型以及设备的老化、故障的增多和运维难度的加大等方面的问题，必须对网络设备进行逐步更换，提高网络的稳定性，保障各项基于网络应用的顺利开展，使得*****能够更好地为*****服务。
本项目将更换24口接入交换机*****台，还需更换48口接入交换机*****台。
具体更换设备列表：
序号
网络设备
数量

2.3.2 综合布线工程建设需求列出综合布线信息点需求分布情况等

第3章 项目本期的网络系统平台设计
3.1 网络建设总体框架
3.1.1 网络拓扑结构图建设完成后的网络结构是什么？

3.1.2 网络设备的选项原则
本次网络改造主要内容是*****。

3.1.2.1 核心交换层
核心交换层是整个网络系统的核心枢纽，以大容量，高性能的核心交换机构成高速、稳定的网络主干，实现高性能的交换和传输。因此，核心交换层设备应该是高性能的交换设备，可实现线速的交换传输；而且核心交换层设备必须非常可靠，提供不间断服务；核心交换层设备还用于连接服务器等核心用户设备，通过高带宽、高可靠性，保证整个网络系统的正常运行。目前，核心交换层能够稳定运行，本期不对核心交换层进行设备更换与改造。
3.1.2.2 网络汇聚层
网络汇聚层用于接入******各应用服务器、管理终端和用户终端设备，如应用服务器、数据库服务器、安全设备、ＰＣ机、部门或工作组服务器等。网络汇聚层设备要求高端口密度，高包转发处理性能，可连接大量用户设备，支持10/100/1000M自适应以太网。
3.1.2.3 网络接入层
接入层主要提供******用户的接入，要求使用快速以太网接入。******
3.1.3 网络设备性能估算
3.1.3.1 汇聚层设备
基于可靠性要求，同时兼顾性价比，******网络系统建议配置高性价比的的三层交换机，配置冗余电源、冗余风扇，减低因单点故障而引起业务停顿风险。
根据******的实际应用需求，汇聚交换机技术参数计算如下：
1）每台端口数最低需求：上联口2个，1个用于目前连接，1个用于备份或以后扩展，根据实际需要采用10/100/1000M BASE-TX接口；接入端口，考虑宿舍接入的实际需求建议配置24个，接口要求采用百兆/千兆以太网电接；接入层交换机接入端口。
2）线速的背板带宽：考察交换机上所有端口能提供的总带宽。计算公式为端口数*相应端口速率*2（全双工模式），如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。
网络系统汇聚交换机背板带宽需求＝（24＋2）×1G×2＝52G，建议核心交换机负载不要超过最大设计量的60－70％，同时鉴于目前主流厂商核心交换机背板带宽设计大额化的实际情况，考虑到1－5年扩展需要，建议背板带宽要求不低于86G。
3）包转发线速：第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
网络系统汇聚交换机第二层包转发率最低需求≥（24＋2）×1.488Mpps＝36.688 Mpps。
4）扩展槽需求：汇聚交换机扩展性除体现在背板带宽、转发率等参数上以外，扩展槽是最基础、最直观的因素，配置核心交换机时扩展槽数量必须根据目前实际需要以及1－5年内扩展性需求确定。
网络系统扩展槽实际需求：引擎插槽2个，I/O插槽实际需求2-3个，建议I/O插槽5个以上。
6）协议支持：支持组播协议（IGMP、IGMP SNOOPING，PIM-SM、PIM-DM和MSDP/MBGP等）；支持IPv6；QoS；VLAN支持；支持STP/RSTP/MSTP协议和HSRP/VRRP协议，支持RIP1，RIP2，OSPF、BGP等主流路由协议。
3.1.3.2 接入层设备
目前主流PC机网卡速率已基本向10/100/1000M过渡， 每台交换机端口数要求：24个10/100TX。
背板带宽最低需求＝24×2×1G＝48G；
包转发率最低需求＝12Mpps；
3.1.4 设备改造清单
序号
设备名称
规格型号
数量
1
接入层交换机
24口10/100M自适应端口，2个SFP/GT光电复用口（SFP为千兆/百兆口），1个扩展槽

2
汇聚交换机
48端口百兆/千兆以太网电接口(模块、线缆)
VLAN支持：支持VLAN功能
网管功能：支持网管功能,支持SNMP管理,CLI、管理软件

3.2 综合布线工程
3.2.1 总体结构综合布线的信息点规划分布表、系统结构图、施工平面图

3.2.1.1 设计思路
综合布线系统是建筑物或建筑群之间的一个模块化、标准化的信息传输通道，它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网络进行连接。根据本次综合布线系统需求及我公司多年来的丰富经验，我们将按照系统集成的思想和方法、统一规划、统一设计。构建一个具有开放性、灵活性、冗余性、可靠性、使用灵活，扩充方便、管理简单、维护方便的高标准布线系统。建成后将为用户提供一个高效快捷、高度安全、投资合理的信息传输平台。
本次布线工程将严格按照布线系统的六个子系统来进行设计，具体分为：
（1）工作区（Work Area）子系统
（2）水平布线(Horizontal Cabling)子系统
（3）管理(Telecommunications Closet)子系统
（4）垂直干线(Riser Cabling)子系统
（5）设备室(Equipment Room)子系统
（6）建筑群(Campus Backbone)子系统
3.2.1.2 综合布线系统的设计
我们在认真分析招标文件和相关资料后，我们理解并确认广州大学网络建设项目应当保证为校园计算机网络系统建立高速信息传输链路：能够为用户提供统一、灵活的信息接入端口；能够按用户的不同需求和变化，迅速、灵活、方便地构建或重组各类不同应用类型的局域网；为连接广域网的信息高速公路提供出入接口；能够适应、满足新校园今后诸如多媒体教学、远程电视/电话会议举办、公共信息发布与查询等的应用。
在进行布线系统的建设时，我们将严格按照布线系统的六个子系统来进行设计：工作区子系统、水平布线子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。对各单体建筑物来说就是除了建筑群子系统之外的其它五个子系统。具体结构如下图如下：
综合布线系统的组成

3.2.1.2.1 工作区子系统

工作区布线子系统是由终端设备到信息插座的连线（或软线）组成，我们称它为工作区，在这个过程所需采用的产品有：连接器、连接跳线、信息插座；信息插座有墙上型、地上型、桌上型等多种；标准有：RJ-45、RJ-11及单、双、多口等结构。
工作区系统中所使用的连接器必须具备国际ISDN标准的8位接口，这种接口能接受搂宇自动化系统所有低压信号
以及高速数据网络信息和数码声频信号。
在设计工作区服务子系统时要注意如下几点：
（1）从RJ-45插座到设备间的连接用双绞线，一般不要超过14M。
（2）RJ-45插座须安装在墙上或不易碰到的地方，插座区距离地面30CM以上。
（3）插座和插头的接线（与双绞线）不要接错线头。
1、具体设计：

本项目采用超五类模块式插座，传输参数可测试到125MHz，接口形式全部为RJ45,符合TIA /EIA CAT6标准，并与现行电话系统RJ11型接口兼容,可随时转换接插电话、微机或数据终端。面板采用国标防尘单孔安装(白色)。系统跳线采用VCOM原厂超五类跳线，经专用测试仪测试完全满足超五类性能标准,具体按数据信息点1:1的比率配备工作区原厂正宗跳线,长度为2米。
对各楼层工作区子系统的UTP信息插座均采用国际86型底盒安装，合理采用单、双孔面板。
所有信息插座都是模块式，每个信息插座需设有足够空间放置标签，识别不同的系统的信息插座。除了可填写编号的空间外，更可配上颜色标签，以便日后的保养维修时的识别。
2、信息插座的安装说明:
工作区信息点的安装建议采用离地30CM，离电源30CM放置，工作区信息点的信息底盒采用暗装于墙体中，并和电源插座处在同一平行位置，保证整体的美观协调。信息点的安装如下图所示：

信息插座是终端（工作站）与水平配线子系统连接的接口，每个4对线电缆都终接在工作区的一个8脚（针）的模块化插座（插头）上。该信息模块化8脚（针）插座是为结构化布线推荐的标准I/O插座，根据T568A标准8脚（针）I/O插座引线与线对的分配参见下表。
表I/O插座引线与线对的分配
水平配线子系统布线
信息插座
工作区布线
I/O
4线对电缆
到管理区

带8脚（针）的模块化插头

4对线工作站软线

W 白色
G 绿色
O 橙色
BL蓝色
BR棕色

产品应用：在网络中传递数字和模拟的语音，数据和视频信号。分别适用于所有D级和E级信道的应用。分别依据EN50173; ISO 11801第二版本或EIA/TIA568B.2-1规定的超五类/六类标准，适用于所有超五类/六类应用。
产品描述：模块的打线部分设计有保护盖，在恶劣环境中保护内部IDC触点正常工作。模块体采用高抗压阻燃材料，UL94V-0等级。Snap-in简便卡接方式。连接片采用镀金铜铍合金；IDC采用铜磷合金。模块屏蔽外壳材料使用镀镍铜合金制成。模块上标有T568A/568B打线色标，避免不必要的打线误操作。
机械性能：
插拔次数：
≥800次
端接寿命：
≥200次
线束直径固线：
0.4mm(AWG26)到0.65(AWG22)
多股线(7股)：
AWG26—27

同时也适用于线径为AWG22-24的可重复使用的单股线

(同一接触部份或稍大的十字区域)
绝缘线径：
0.7mm---1.4mm(1.6mm)
温度范围：
-40℃到70℃（储存时）

-10℃到60℃（安装时）

-10℃到60℃（工作时）
一般特性：
端接：端接色标根据TIA/EIA568A所规定
超五类非屏蔽跳线(2米)
产品说明：模块化跳线采用的是多股24-22AWG标准的电缆结构，即插即用，方便灵活，而且成品跳线测试严格按照EIA/TIA 相关的标准，从而保证系统的传输的可靠性。
产品特点：
-满足EIA/TIA 568相关标准规范-由于采用多股电缆结构，所以跳线柔软、易弯曲不易折断-跳线具有多种颜色选择，美观而且方便标识-跳线具有从0.5m-7m不同长度选择-阻抗100欧姆
应用：
-用于配线间内的信号分配
-用于工作区内信息点的连接
3.2.1.2.2 水平布线子系统

水平布线子系统将电缆从楼层配线架连接到各用户工作区的信息插座上，通常处于同一楼层之上，可以采用超5类或6类4对屏蔽/非屏蔽双绞线；5类或者6类双绞线都是由8根24-AWG的铜线组成；6类线在155MBPS时可传输90米。
从用户工作区的信息插座开始，水平布线子系统在交叉连接处连，在设备间中，当终端设备位于同一楼层时，水平布线系统将在干线接线间或远程通信接线间的交叉连接处连接。
在水平布线系统中，设计者要根据建筑物的结构特点，从路由（线）最短、造价最低、施工方便，布线规范化，几个方面考虑，选用最优的布线方法，一般分为三种类型：
A、直接埋管线槽方式：
它由一系列密封在混泥土里线管道和金属走线槽组成。它一般用在老式的建筑物中，因为老式的建筑物面积比较小，而现代楼宇房间内信息点较多，一般9平方米布一个数据点与一个语音点，从而这种方式使用很少。
B、先走线槽再走分线管方式：
线槽由金属或阻燃的PVC材料制成，它通常悬挂在天花板上方的区域，这种方式主要用在大型建筑物或布线系统比较复杂而需要有额外支持物的场合，其优点有：工程造价行动，同时由于经房间内吊顶而下至信息出口在吊顶与别的系统管线交叉施工，减少了工程的协调量。
C、地面线槽方式：
它是由弱井出来的线走地面线槽到地面出线盒或由出线盒出来的支管到墙上的信息出口，这种方式适用于大开间或需要打隔断的场合。

水平子系统示意图
1、超五类水平线缆的选型
本项目超五类水平线缆部分采用VCOM的超五类8芯非屏蔽双绞，该线缆具有很好的灵活性，可在 90 米范围内保证百兆以太网要求的传输速率，能够充分满足各种宽带信号的传输，可满足用户将来使用各种计算机网络的需求。

产品特性：
高品质超五类电缆充分满足在电气和机械性能的方面的要求。
完全符合Cat.5:EN 50173-1,ISO/IEC 11801Ed.2；Cat.5e:ANSI/EIA/TIA568-B。
产品应用：结构化布线数据传输电缆；传输数字，语音，数据和视频信号，满足高端需求尤其适合所有D级链路和超五类的应用，包括ISDN，10兆以太网，100兆快速以太网，千兆以太网，4/16Mbit/s令牌环，TP-PMD/TP-DDI 125 Mbit/s,ATM155Mbit/s
Frequency(MHz)
1
4
10
16
20
31.25
62.5
100
Attenuation(dB/100m)
1.9
3.7
6.0
7.8
8.7
10.9
15.3
19.8
NEXT(dB)
71
61
55
52
51
48
43
40
PS NEXT(dB)
69
59
53
50
49
46
41
38
ACR(dB)
69
57
49
44
42
37
28
20
PSACR(dB)
67
55
47
42
40
35
26
18
ELFEXT(dB)
76
68
57
52
48
44
38
34
PS ELFEXT(dB)
74
68
55
50
46
42
36
32
Returnloss(dB)
26
29
30
30
30
30
28
27

技术数据：

电气性能：
环路电阻（20oC时）：< 176Ω/km
容抗：50pF/m
阻抗：100±15Ω
环境条件：
烟密度：根据IEC61034
燃烧性能：根据IEC60332-1
机械性能：
弯曲半径：
-固定时：≥21mm
-牵引时：≥42mm
-拉伸强度：≤82N
温度范围：

-安装时：0oC ~+50oC

-工作时：-20oC~+60oC
导线尺寸：(n*n*AWG)
4×2×24AWG
2、水平线缆的计算
水平线缆的长度根据图纸估算并考虑了端接余量及富余量。
1箱＝1000FT＝305米
平均线缆长度（米）＝（最大长度＋最小长度）/2 ＋6米 ＋10％余量
UTP电缆用量(箱)＝〖信息点数*平均每点线缆长度/305〗
3、水平线缆路由安装要求：
走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管以埋入或沿墙敷设方式由墙壁而下到各个信息点。如下图所示。

4、水平布线安装设计：
水平布线子系统是结构化布线系统的一部分，它由每层配线间至信息插座的配线电缆和工作区用的信息插座组成。水平配线子系统采用4对五类双绞线。
水平布线采用星型拓扑结构，信息插座分别连接到物理终端，如图所示。每个工作区的信息插座都要和配线间子系统相连。
水平布线示意图
按结构化布线技术标准规定工作区与配线间的水平布线的最大水平距离为90米，工作区内设备（终端）与信息插座的距离为3米以下。
水平布线方式采用先走线槽再分管方式，即在建筑走廊处采用线槽布线方式，然后通过串墙护管进入房间，在房间内采用护壁板管道布线方式进行。
3.2.1.2.3 垂直干线子系统

垂直主干布线子系统由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道，使整个布线系统组成一个有机的整体。垂直干线子系统Topology结构采用分层星型拓扑结构，每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间。垂直主干线缆和水平系统线缆之间的连接需要通过楼层管理间的跳线来实现。
垂直主干线缆安装原则：从大楼主设备间主配线架上至楼层分配线间各个管理分配线架的铜线缆安装路径要避开高EMI电磁干扰源区域（如马达、变压器），并符合ANSI TIA/EIA-568安装规定。
电缆安装性能原则：保证整个使用周期中电缆设施的初始性能和连续性能。
大楼垂直主干线缆长度小于90M时，建议按设计等级标准来计算主干电缆数量；但每个楼层至少配置一条CAT6 UPT/FPT做主干。

垂直干线子系统示意图
铜缆长度均用各楼层配线间到主配线间之间的距离乘以线缆根数并考虑足够的端接余量和富余量,以便将来系统的扩容（即点数的增加）。
每层垂直主干铜缆长度（米）＝（50 ＋ H ）×（1＋10％）＋6(10）
主配线间到竖井距离 层高 冗余 接续
每层垂直主干铜缆用量（米）=每层垂直主干铜缆长度×根数
在本项目中，
所有单体建筑内的主干采用超五类或六类UTP电缆。
3.2.1.2.4 管理子系统
管理区子系统是由配线间中的电缆、配线架和相关硬件构成。管理区子系统提供了其它子系统连接的手段，使整个综合布线系统及其连接的有关设备构成一个有机的整体。用户工作区设备的增加、迁移只需要通过配线架上跳线即可实现，从而体现了综合布线系统的先进性和灵活性。
管理区子系统的数量要根据大楼的结构、用户需求、水平干缆的长度来确定。在满足水平干缆＜90m的条件下，尽可能减少管理区子系统的数量，从而减少系统的整体投资又便于用户的管理。
分配线间是各管理子系统的安装场所。对于信息点不是很多，使用功能又近似的楼层，为便于管理，可共用一个子配线间；对于信息点较多的楼层应在该层设立配线间。配线间的位置可选在距弱电竖井旁附近的房间内。配线间用于安装配线架和安装计算机网络通讯设备。
1、分配线间安装说明:
分配线间用于将连接至工作区的水平线缆与自主配线间引出的垂直线缆相连接。
配线间的位置一般选在距弱电竖井旁附近的房间内。配线间用于安装配线架和安装计算机网络通讯设备。

分配线间安装示意图
2、设置：

3、各模块说明：
A、光纤配线架（24口单工SC）
产品说明： 1U抽屉式光纤配线架能够简便的安装连接各种不同种类的光缆备有各种不同类型前板，可以匹配不同的光纤适配器。
产品特点：
-采用优质冷轧钢板成型，静电粉末喷涂。
-设计简洁美观，抽屉式结构设计，两侧设有定位拴，更加利于简便安装。
-背部设计有4个光缆进口，大大提高了灵活性。
-独立可更换式前板设计，灵活的匹配各种适配器；可以实现在1U高度上的6口至24口的应用。
-配线架内部配有所有必须的附件：绕线盘，热缩管等等。
适配器：ST/FC/SC/MTRJ/LC
产品尺寸：19"*1U*234mm
光纤跳线和尾纤:
产品描述：
光纤尾纤 / 跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形式
产品应用：
尾纤
跳线
-通信
-局域网
-光纤到户视频传输
-光纤传感器
-测试仪器
产品特点：
-低插入损耗
-低回损
-用户自定义型
-易于安装
-环境稳定度高
光纤耦合器:
产品说明：
光纤适配器有常用产品的不同型号，以满足你的需求。其中包括ST-ST、SC-SC、ST-SC、FC/PC-FC/PC等单模、多模和单模/多模等供你选择。
特点：
-低插入损耗
-低反射损耗
-方便操作
-环境适应性强
应用：
-通讯
-局域网
-光纤到户
-光纤传感器
-测试仪器
-CATV
超五类、六类配线架
产品信息：非屏蔽配线架---用于24×RJ45模块
产品特点：根据应用需要，可以配合24个六类/超五类KU非屏蔽模块使用。
Snap-in结构，可以轻松的安装/拆卸KU模块。
不配备模块的端口，可以使用配线架空口防尘盖板，配合美观。
高抗压及阻燃塑料材质，UL94V-0等级。
配线架附带后方理线架，便于客户的线缆管理。
体积小巧表面的标签窗配有可更换的标签条，方便客户进行管理。
3.2.1.2.5 设备室子系统
设备子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉处与公共系统设备(如PBX)连接起来。　
设备间子系统是大楼中数据、语音垂直主干线缆终结的场所；也是建筑群来的线缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场所。建议设备间子系统设在建筑物中部或在建筑物的中间楼层，位置应远离电梯，而且为以后的扩展留有余地，不建议在顶层或地下室。建议建筑群来的线缆进入建筑物时应有相应的过流、过压保护设施。
设备间子系统空间要按ANSI/TIA/EIA-569要求设计。设备间子系统空间用于安装电信设备、连接硬件、接头套管等。为接地和连接设施、保护装置提供控制环境；是系统进行管理、控制、维护的场所。设备间子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。

3.2.1.2.6 建筑群子系统

产品特性：
-具有很好的机械性能和温度特性；松套管材料本身具有耐水解性能和高强度
-管内填充特种油膏，对光纤提供关键保护
-PE护套具有良好的抗紫外辐射性能
-良好的抗压性和柔软性；紧密光缆结构，有效防止套管回缩
-适用于架空/防鸟枪，适合管道方式安装
-完全缆芯填充，双面涂塑钢带(PSP)等确保光缆的防水性能
产品信息：松套层绞轻铠装室外光缆
光学特性：可选用不同光纤单独或混合成缆，具体请参照光纤参数表
几何/机械特性：
允许拉伸力

允许压扁力

弯曲半径
长期：800~1000N
短期：1500~3000N
长期：300N/100mm
短期：1000N/100mm
动态：118~156mm
静态：236~312mm
环境特性：
运输温度-20℃-+70℃
储存温度-40℃-+70℃
安装温度-15℃-+50℃
使用温度-40℃-+70℃
应用标准：YD/T901-2001：IEC 60794-1；ITU-TG652(2003-3)等
第4章 项目本期的投资概算
4.1 投资概算的有关说明
硬件及系统该软件方面费用估算：
1） 信息产品的更新频率很快，市场价格波动频繁，因此本硬件费用估算是结合目前的市场状况，提供产品分类、主要参数指标与价格区间，以方便实际的产品选型与价格查询、判别。
2） 信息产品的市场价格比较透明，价格浮动以购买数量为依据，硬件的价格一般浮动为-5%～8%。
3）国际知名品牌的价格一般比国产品牌价格有＋5%～＋20%的提升。
4） 区域之间价格也会有差异，引起差异的因素有产品出产地、区域消费能力等。
l 硬件费用估算依据
综合考虑“硬件费用估算说明”，本次硬件费用的估算主要步骤及依据：
1）查看价格指导，对信息产品分类、参数指标、价格有一个概括的了解。
2）查询专业信息商情网站、主流品牌厂商网站，对主流产品的性能、价格有实时明确的了解。
3）通过网络、主流厂商或各种关系查询本地主要的经销商，接触经销商查询价格。
4）查阅相关项目合同，查询与本次评估设备相同档次的设备费用，综合前面三种方式得到的硬件价格信息，得出本次硬件费用的估算。
主要投资估算依据有：
n 《建设项目前期工作咨询收费暂行规定》。
n 《产品质量认证收费管理办法和收费标准》。
n 信息产业部《信息系统工程监理暂行规定》。
n 《信息系统工程造价指导书》。

31

4.2 投资概算汇总表综合布线工程、网络设备、系统集成、培训费用、合计

序号
项目
费用（元）
备注
1
网络设备

******什么类型的设备多少台

2
综合布线

****个信息点建设
小计

6
咨询设计

项目投资额的**%
7
项目监理

项目投资额的**%

系统集成

项目投资额的**%
8
项目管理培训

项目投资额的**%
总价

4.3 网络设备概算包括核心交换机、汇聚交换机、接入层交换机的型号规格、主要指标参数、数量、单价等

序号
设备名称
规格型号
数量
单价(元)
小计(元)
1
接入层交换机
24口10/100M自适应端口，2个SFP/GT光电复用口（SFP为千兆/百兆口），1个扩展槽

2
汇聚交换机

合计

4.4 综合布线工程概算包括综合布线产品的名称、规格、数量、单价等

序号
设备名称
数量
单位
单价（元）
小计（元）
1
六类非屏蔽4对双绞线(十字骨架）

箱
900

2
超五类双绞线

箱
682

3
超五类模块

个
18

4
单口面板

个
8

5
底盒

个
3

6
2米的超五类跳线

条
17

7
24口配线架（不含模块）

个
120

8
六类非屏蔽信息模块（管理区）

个
34

9
超五类模块

个
19

10
水平理线架（1U）

个
120

11
五类模块跳线1米

条
15

12
六类跳线1米

条
45

13
42机柜

个
3300

14
镀锌铁槽

米
26

15
镀锌铁槽

米
40

16
PVC槽

米
3

17
软管

米
4

18
角铁

米
9

19
其它辅助材料

批
26112

小计

4.5 合同管理制度

1 范围
本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；
本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。
2 规范性引用
《中华人民共和国合同法》
《龙腾公司合同管理办法》
3 定义、符号、缩略语
无
4 职责
4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。
4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。
4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。
4.5 合同管理部门履行以下职责：
4.5.1 建立健全合同管理办法并逐步完善规范；
4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；
4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；
4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；
4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；
4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；
4.5.7 在总经理领导下，做好合同管理的其他工作，
4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：
4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；
4.6.2 签订合同时，检查对方的有关证件，对合
