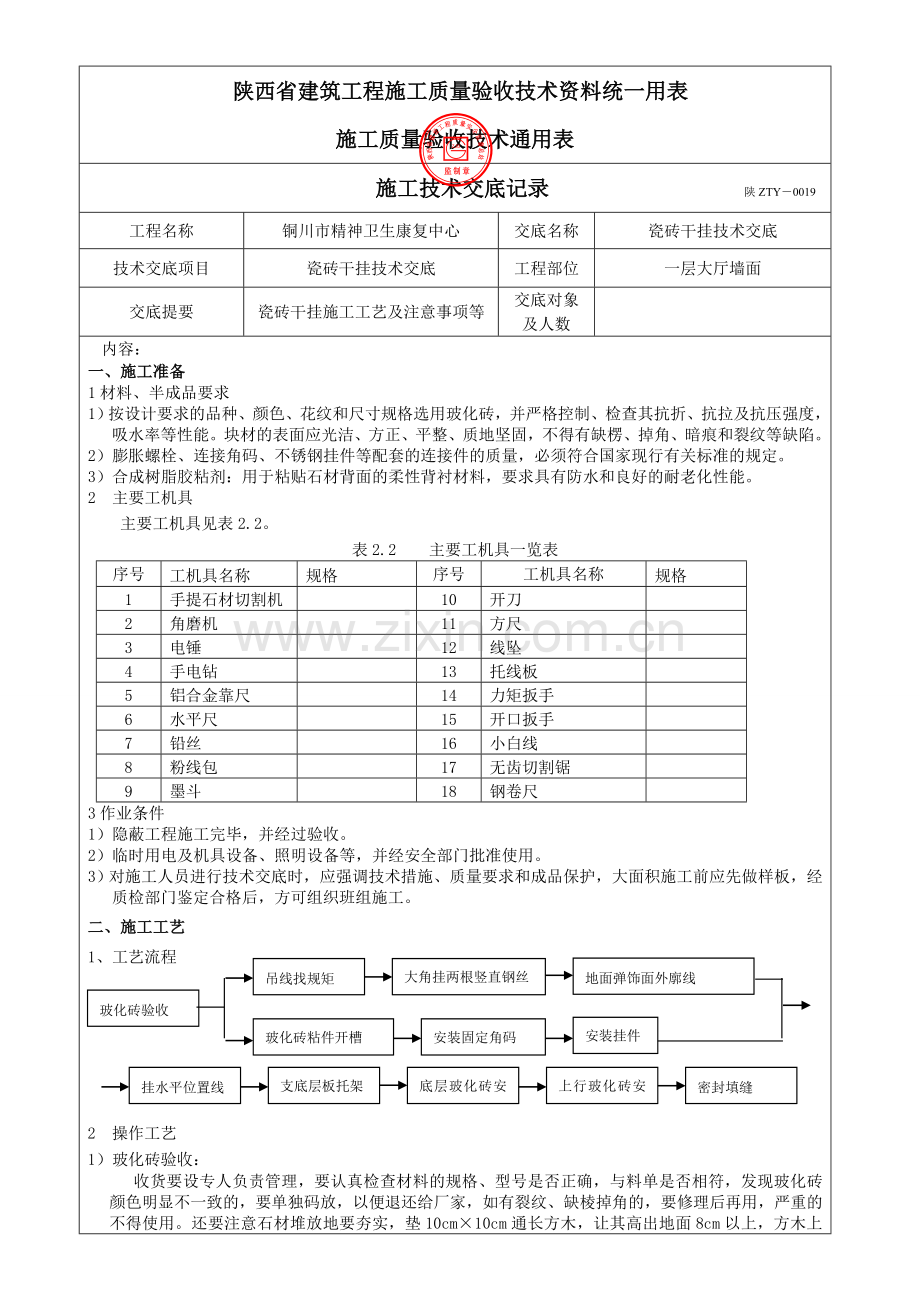

施工技术交底记录 陕ZTY－0019
工程名称
铜川市精神卫生康复中心
交底名称
瓷砖干挂技术交底
技术交底项目
瓷砖干挂技术交底
工程部位
一层大厅墙面
交底提要
瓷砖干挂施工工艺及注意事项等
交底对象及人数

内容：
一、施工准备
1材料、半成品要求
1）按设计要求的品种、颜色、花纹和尺寸规格选用玻化砖，并严格控制、检查其抗折、抗拉及抗压强度，吸水率等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。
2）膨胀螺栓、连接角码、不锈钢挂件等配套的连接件的质量，必须符合国家现行有关标准的规定。
3）合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和良好的耐老化性能。
2 主要工机具
主要工机具见表2.2。
表2.2 主要工机具一览表
序号
工机具名称
规格
序号
工机具名称
规格
1
手提石材切割机

10
开刀

2
角磨机

11
方尺

3
电锤

12
线坠

4
手电钻

13
托线板

5
铝合金靠尺

14
力矩扳手

6
水平尺

15
开口扳手

7
铅丝

16
小白线

8
粉线包

17
无齿切割锯

9
墨斗

18
钢卷尺

3作业条件
1）隐蔽工程施工完毕，并经过验收。
2）临时用电及机具设备、照明设备等，并经安全部门批准使用。
3）对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。
二、施工工艺
1、工艺流程
玻化砖验收
大角挂两根竖直钢丝
地面弹饰面外廓线
吊线找规矩

安装挂件
玻化砖粘件开槽
安装固定角码

挂水平位置线
底层玻化砖安装
支底层板托架
密封填缝
上行玻化砖安装

2 操作工艺
1）玻化砖验收：
收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现玻化砖颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。还要注意石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，玻化砖按75°立放斜靠在专用的钢架上，每玻化砖之间要用塑料薄膜隔开靠紧码放。
2）基层准备：
清理基层表面，同时进行吊直、套方、找规矩，弹出垂直线、水平线。并根据施工图纸和实际需要弹出板材安装位置线。玻化砖安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用φ1.0～φ1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8～10kg，上端挂在专用的角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。
3）安装支底层饰面板托架：
把预先加工好的支托按上平线支在将要安装的底层玻化砖上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺通长的50mm厚木板，木板上口要在同一水平面上，以保证玻化砖上下面处在同一水平面上。
4）安装连接固定件：
用设计规定的不锈钢螺栓固定角码和不锈钢挂件。调整挂件的位置，使挂件的T形挂钩与玻化砖的粘贴挂槽对正，固定挂件，用力矩扳手拧紧。
5）底层玻化砖安装：
把底面的不锈钢挂件安好，先将玻化砖侧孔抹胶，将玻化砖按位置插入挂件，调整挂件，调整面板固定。依次按顺序安装底层面板，待底层面板全部就位后，检查一下各板是否在一条线上，如有高低不平的要进行调整；低的可用木楔垫平；高的可轻轻适当退出点木楔，直至面板上口在一条水平线上为止；先调整好面板的水平与垂直度，再检查板缝，板缝宽应按设计要求，误差要匀开。并用嵌固胶将锚固件填堵固定。
6）上行玻化砖安装：
把嵌固胶注入下一行的粘接件背开槽内，调整板砖的平整度及直线度并用石膏粘件临时固定。见图3.2.10。

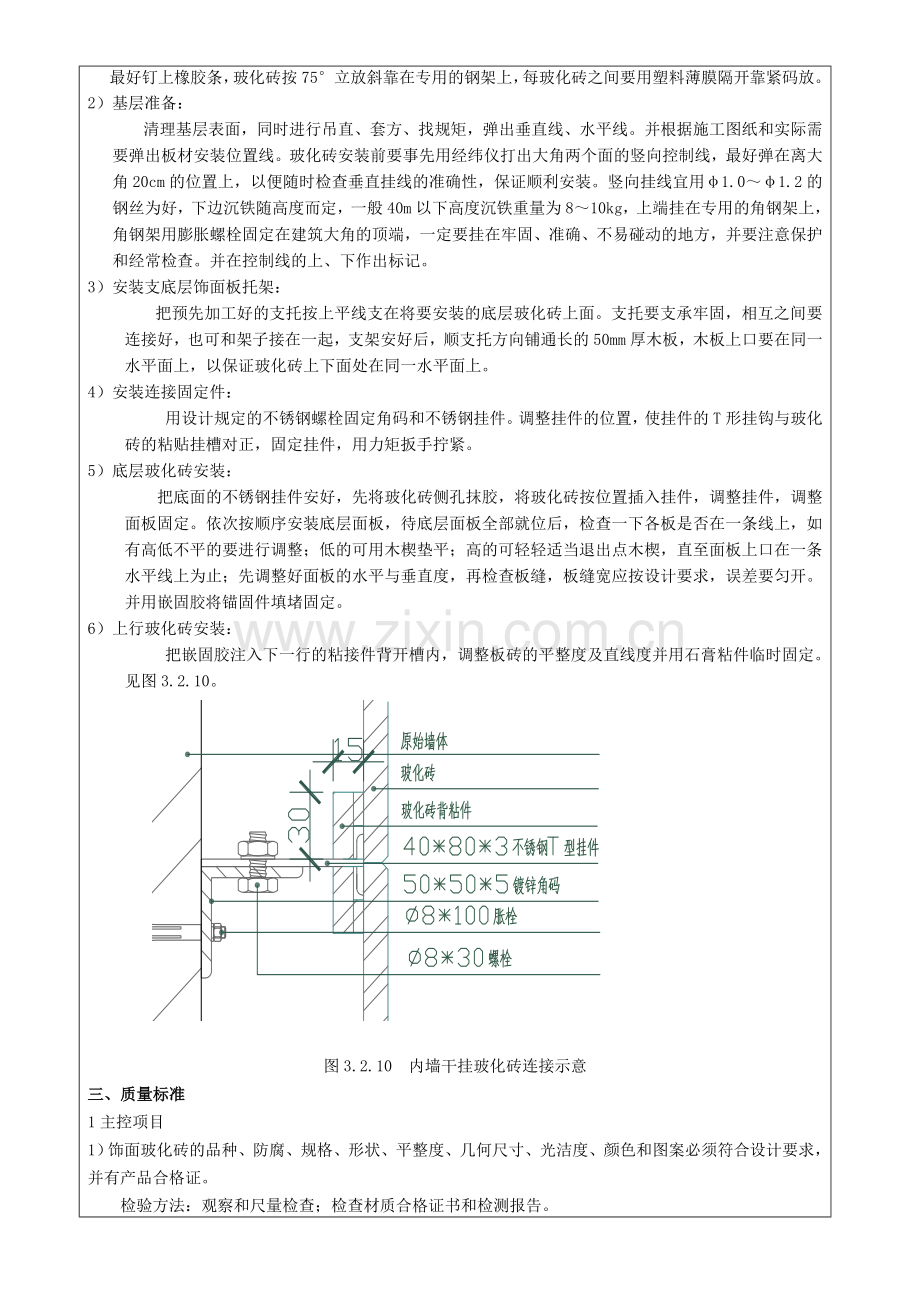

图3.2.10 内墙干挂玻化砖连接示意
三、质量标准
1主控项目
1）饰面玻化砖的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，并有产品合格证。
检验方法：观察和尺量检查；检查材质合格证书和检测报告。
2）面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定，碳钢配件需做防锈、防腐处理。焊接点应作防腐处理。
检验方法：观察；检查合格证书。
3）饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现场拉拔强度必须符合设计要求。饰面板安装必须牢固。
检验方法：手扳检查；现场拉拔检测；隐蔽验收。
2一般项目
1）表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。
检验方法：观察。
2）缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。
检验方法：观察。
3）突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴脸等上口平直。
检验方法：观察和尺量检查。
4）室内、外墙面干挂石材允许偏差和检验方法应符合表4.2.5的规定。
表4.2.5 室内、外墙面干挂石材允许偏差和检验方法
项次
项 目
允许偏差（mm）
检 验 方 法
光面
粗面
1
立面垂直
2
3
用2m垂直检测尺检查
2
表面平整
2
3
用2m靠尺和塞尺检查
3
阳角方正
2
4
用20cm方尺和塞尺检查
4
接缝平直
2
4
用5m小线和钢直尺检查
5
墙裙上口平直
2
3
用5m小线和钢直尺检查
6
接缝高低
0.5
2
用钢板短尺和塞尺检查
7
接缝宽度
1
2
用钢直尺检查
3 关键控制点的控制
表4.3 关键控制点的控制
序号
关键控制点
主 要 控 制 方 法
1
各种材料、半成品进场检查验收
1.广泛进行市场调查；2.考察石材加工厂生产规模、设备或生产线先进程度；3.定购前与业主协商，进一步明确材质、规格、颜色、等级、性能要求；4.实测验收。
2
挂线
大角挂竖直钢丝，安装过程中横向水平挂线
3
镶不锈钢固定件
固定件位置准确、连接板水平膨胀螺栓孔深度≥80mm
4
销针安放
垂直，锚固长度
5
玻化砖安装
立面垂直，上口水平，接缝平整
6
外观
避免污染，灰缝顺直
4应注意的质量问题
1）注意避免玻化砖污染。
2）清理预做饰玻化砖的结构表面，施工前认真按照图纸尺寸，核对结构施工的实际情况，同时进行吊直、套方、找规矩，弹出垂直线、水平线，控制点要符合要求。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。
3）与主体结构连接的预埋件应在结构施工时按设计村注埋设。预埋件应牢固，位置准确。应根据设计图纸进行复查。当设计无明确要求时，预埋件标高差不应大于10mm，位置差不应大于20mm。
4）面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定。
5）玻化砖表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。
.6）缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。
5 成品保护
1）及时清擦干净残留在门、窗框上的砂浆。
2）铝合金窗、塑料窗必须粘贴保护膜，且在全部抹灰作业完成前保证保护膜完好无损，发现损坏处，立即补贴严实。
3）水、电、通讯、通风、设备管道穿墙、支架固定等工作做在前面，防止面砖成活后再造成损伤。
4）拆除架子时注意不要碰撞墙面。

特别注意事项

备注

监理（建设）单位检查结论
施工企业
监理工程师（建设单位专业技术负责人）：

年 月 日
交底人：

年 月 日
班组长：

年 月 日
工段长：（施工员）

年 月 日
技术负责

年 月 日
