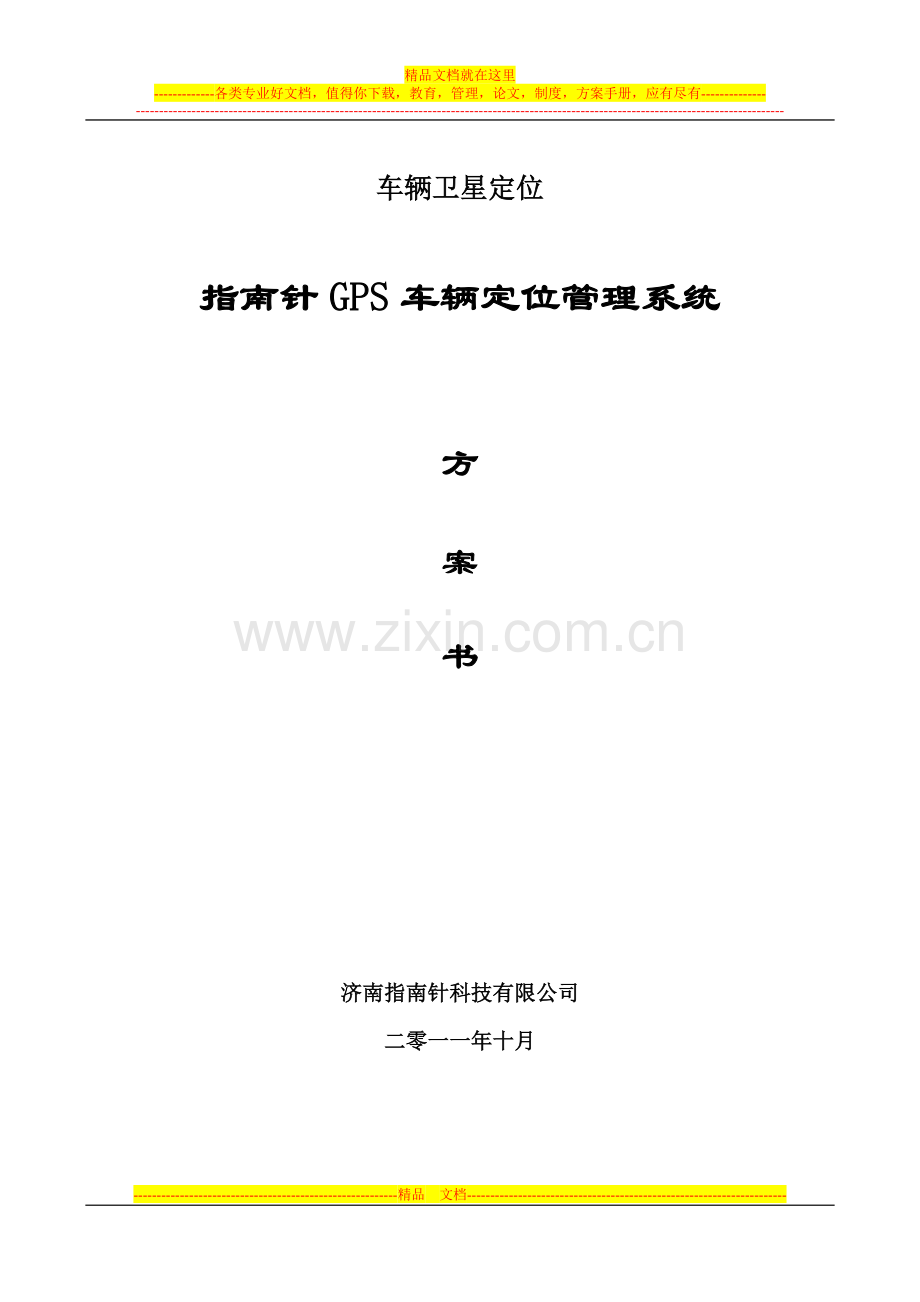

车辆卫星定位
指南针GPS车辆定位管理系统
方
案
书
济南指南针科技有限公司
二零一一年十月

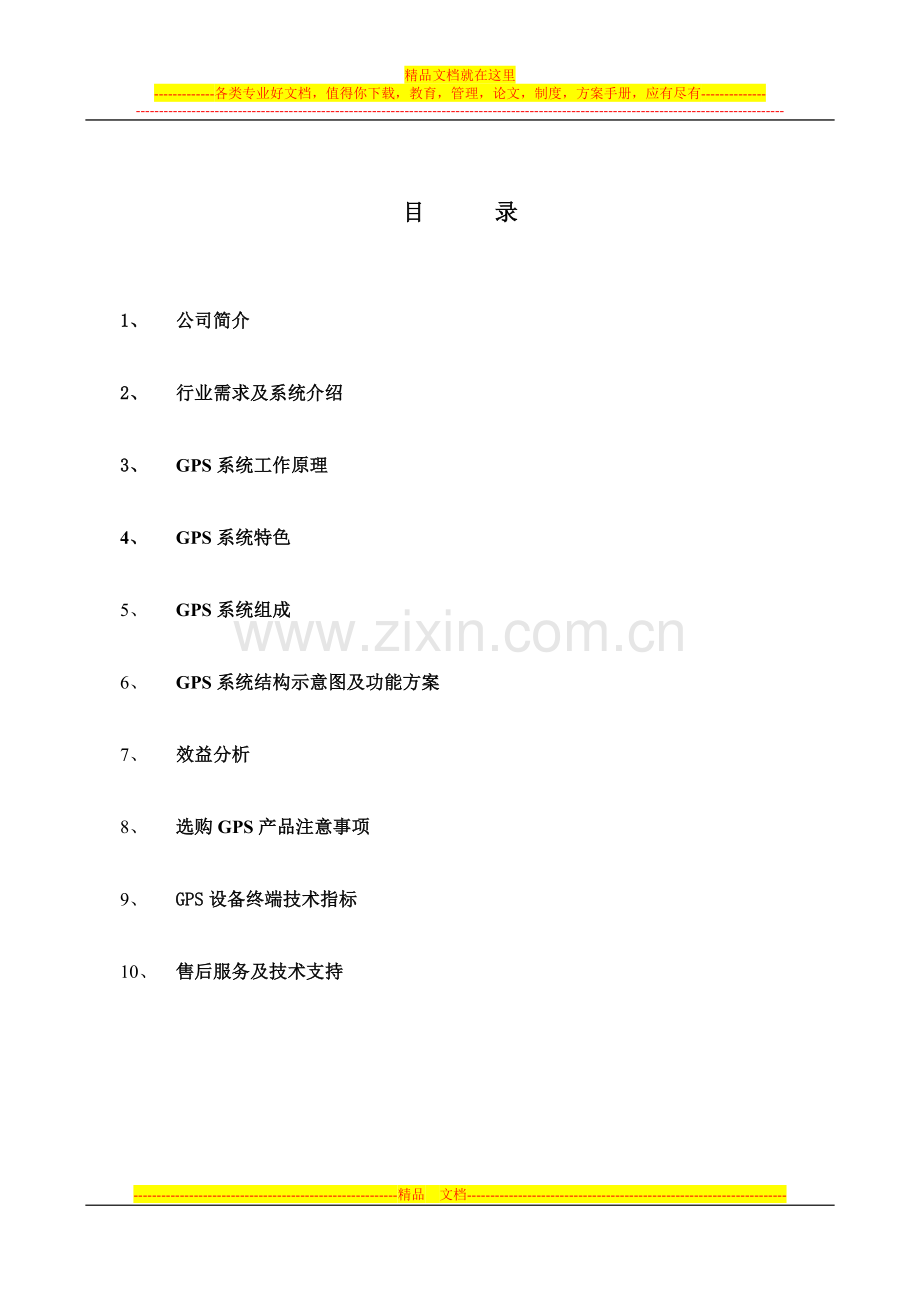

目 录
1、 公司简介
2、 行业需求及系统介绍
3、 GPS系统工作原理
4、 GPS系统特色
5、 GPS系统组成
6、 GPS系统结构示意图及功能方案
7、 效益分析
8、 选购GPS产品注意事项
9、 GPS设备终端技术指标
10、 售后服务及技术支持
一、公司简介
济南指南针科技有限公司主要从事开发、研制面向通信及信息网络的软、硬件产品，经营定位业务及无线图像监控业务，是山东省高新技术企业及软件企业。是优秀的GPS运营服务公司，利用GPS监控系统为车辆提供位置监控、报警、语音、营运数据采集、调度管理等服务。
作为中国优秀的GPS服务运营商，公司严格规范生产、经营与管理的各个环节， 依靠强大的研发团队、严格的品质控制和优良的客服体系，济南指南针科技有限公司将以优质高效的GPS网络服务，竭诚为用户提供车辆卫星导航、定位监控、车载电话、防盗反劫、安全求助、交通指引、公众信息等服务。山东指南针GPS车辆监控系统按照先进、可靠、长远发展的要求进行设计，充分体现模块化系统集成的设计思想。在现有的GPS/CDMA/GPRS网络的基础上，实现既满足车辆调度的需要，又提供防劫报警的监控手段，以建设一个高度信息化，满足业务调度、车辆管理、防劫、救助等需求的现代化的车辆调度运营系统。
二、行业需求及GPS系统介绍
众所周知，对于企事业单位的车辆动态信息的实时监控一直未得到解决，信息反馈不及时、不精确、不全面等问题导致了运力的大量浪费与运作成本的居高不下。
面对当今客户日益增长的服务需求，以及国外企业运用信息技术与快速反应式运作抢滩中国市场的冲击，我们中国的企业面临着巨大的挑战。只有采用高新科技手段运用 GPS 来武装自己，才能提高自身的服务质量与水平，自信地迎接来自各方的挑战。
企业使用GPS方案的优势：
1、司机的安全有了更高程度的保证。
2、 企业可以充分了解车辆信息，通过配货、调度等途径提高企业的经济效益和管理水平。
三、GPS工作原理
指南针GPS车辆智能车载终端内置GPS卫星接收机模块用于接收卫星导航电文信息，外接其它数据传感器和应用设备记录车况信息,，然后，通过信息处理模块处理成报文，经由CDMA网络，以CDMA1X等传输方式通过互联网发送给监控中心。最后，监控中心由配置的系列软件程序进行解析并存储于系统数据库中，并将车辆位置信息通过电子地图显示出来，从而达到了可视化监控的目的。在此基础上，针对行业应用和实际管理需求，系统还提供各种客户定制的管理报表（车辆运行统计报表、车辆运营统计报表、里程统计报表等），以提升车辆等移动目标的运营效率，保障运营安全生产和升华综合服务品质，提高科学化管理水平。
四、GPS系统特色
在Internet网上构建监控网络，监控工作站不受地域限制。运营网络采用树状结构，不仅适用于企业应用模 式，还适用集团企业分层、分级运营管理模式。
支持运营商的统一平台建设，支持针对具体业务应用的二次开发。
大容量系统设计，支持大量车辆的并发数据处理。
提供强大的WEB GIS平台，提供一整套的位置信息增值服务方案。
系统提供强大的管理分析功能。可对业务数据按照各种不同的口径进行统计分析，满足管理层的管理需求。
选用手机查车系统，信息查询方便快捷。
五、 GPS系统组成
（1）基于NT技术建造的数据库；
（2）WEBGIS查询软件；
（3）通讯工作站软件；
（4）客户端管理软件及维护软件，包括总部监控中心和分中心组件的安装；
（5）电子地图：全国图省图城市电子地图。
六、GPS系统结构示意图及功能方案
1．系统结构示意图
系统结构示意图
整个系统主要由监控中心、CDMA网络、监控分中心、安装车载终端的车辆、GPS系统以及为上述部分之间提供通信的INTERNET网络组成。
2．监控中心软件及硬件实现功能
车辆监控、定位
（1）车辆查询
通过输入车辆信息（如车牌号、车载电话号码、自编号、用户名等信息），自动定位车辆当前位置。
车辆当前位置信息包括车辆速度、方向、经度、纬度、定位状态、车辆状态等信息。通过这些信息并结合地图应用，用户可以清楚的判断出车辆实际情况。比如通过车辆速度判断车辆是否在行驶；通过方向判断车辆是回程还是去程；通过车辆状态判断车辆的状态情况等。跟踪和定时上报功能以此功能为实现基础。
（2）车辆实时跟踪
系统能够实时跟踪指定监控车辆，在地图上实时显示该车辆的运行路线和行驶轨迹。
（3）历史轨迹回放
系统能够回放指定车辆某一时段的行驶轨迹，和停车时间长短。以备特殊需要时使用，可保存一年的数据。调整“间隔”，可以调整回放速度，在回放轨迹上，可以查看在每个点的停车时间
（4）司机报警功能
司机在车辆行驶过程中，遇非常情况，如盗劫、事故、故障、求援等，可以向监控中心报警，中心得到报警后，得以及时处理，增加道路运输安全。
（5）可远程监听功能
当车辆遇到抢劫时，司机可以悄悄按下隐蔽处的报警按钮，监控中心可以查询出事车辆的位置，并实时监听车内的声音，了解现场情况，但是车内人员不会发现。
（6）超速报警
由中心下发一个车辆行驶速度上限。当车辆行驶速度超过此上限，终端会主动上传速度报警信息到监控中心，并显示在显示终端上；
（7）断电报警
当终端切断电源时，终端自动发送，提示终端在何时何地被切断电源。
（8）地图像监控功能（选装）
安装摄像头配件，终端可实现将车内图像定时采集回传到监控中心。
（9）地图显示和查询功能
包括：地图显示、放大、缩小、漫游等；能够根据地图显示范围大小，自动打开或关闭某些图层，以保证地图清晰、能容详细；能够进行城市与乡村地图的自动切换。地图查询包括：名称查询、位置查询、距离查询、条件查询、行车路线查询等。
3．系统特性
根据应用特点和其需求及系统的设计决策，该系统除能满足用户的功能需求之外，还具有如下特点。
（1） 地图数据本地化
将用户常用的地图数据缓存到用户客户端本地，不需要每次登录到服务器都下载地图数据，当服务器端地图数据更新时，用户的数据也自动更新，提高系统的响应速度，将网络速度影响降到最低。
（2）满足大用户量访问、大数据量处理要求
应用程序服务器通过负载平衡、缓存、数据库优化配置、存储过程优化等技术解决大量并发服务请求问题；通讯服务器使用多线程并发处理、数据池、共享连接等技术满足大量车台通讯处理要求；地图服务器通过多线程并发处理、数据缓存、负载平衡技术解决大量并发请求、数据处理问题。数据信息存储时间一月以上。
（3）GPS应用网络化
用户只要能够使用互联网就能够获得实时监控调度服务、GPS应用相关的服务；用户不需太多资金、人员投入即可建立自己的监控调度中心、使用系统提供的面向行业的服务。
（4）访问手段多样化
系统提供Web、Applet等多种形式的服务访问；不同种类的网络接入方式（ADSL、光缆、拨号、光缆接入、无线接入）均可使用系统服务，满足不同上网用户的需求。
（5）服务能力弹性化
系统兼容主流数据库如SQL Server 、Oracle；具有良好的可移植性（服务软件根据用户的需求可运行于Windows、Unix、Linux平台）；充分利用不同分布式计算（RMI、IIOP、HTTP、COM/DCOM、Socket）优点，系统可以在同一地点运行亦可在不同地点分布式运行；支持软件、硬件集群，为大用户量、大数量处理提供保障，同时为系统满足随用户数量增长平稳升级、扩容要求。
（6）资金、人员投入最小化
可伸缩性保证系统从小到大发展，无硬件、软件、数据投入浪费；集中式管理减少维护人员开支、硬件软件、数据升级费用。
（7）资源共享信息化
电子地图数据共享；车源、货源信息共享；车辆信息共享；车辆位置信息共享。
（8）兼容多种通信方式
系统支持GPRS、CDMA、GSM短信方式等多种通讯方式连接。
（9）兼容多种硬件设备
系统支持国内外主流的GPS车载设备，共22种。方便用户选择车载硬件产品。
4．车载终端功能管理
◆ 中心设置终端参数功能
中心下发命令修改终端的各种参数，包括：中心号码、求助电话、DTMF报警号码、整机重启电话号码、司机密码、报警范围、速度上限、关ACC进入省电的时间、存储历史数据时间间隔等。
◆ 盲区补报
在网络信号盲区，存储GPS定位信息，出盲区后补报定位信息，使定位数据连续。
◆ 省电功能
ACC关后，终端过半小时自动进入省电状态，进入省电的时间可以修改，还可以不省电。
◆ 设备自检功能
包括：总线故障检测、GPS模块故障检测、通信模块故障检测、电源检测等并上报。ACC关后，终端过半小时自动进入省电状态，进入省电的时间可以修改，还可以不省电。
GPS接收设备
◆ GPS信号接收能力强，能够覆盖全国所有的区域（涵洞和地下除外），通常情况下信号不存在盲区；经过参数修正，其定位精度误差不超过5-15米；
◆ 设备可以存储和比较预定的经纬度（多达10个矩形区域的坐标），并与系统集成后由终端设备自动产生报警（如越界报警）。
终端抗干扰性保
由于考虑到营运汽车的工作条件恶劣，我们专门研究设计出电磁干扰隔离器，具有抗电磁干扰、热辐射干扰、启动与熄火干扰、高频信号干扰等性能。
通讯、数据传送性能
◆ 直流供电，抗电磁干扰性能较好，符合车辆使用环境；
◆ 长时间安全连续运行无故障；
◆ 收发灵敏度高，保密性强，调制方式先进，数据传送可靠便捷，话质清晰；
◆ 操作简单，符合系统使用要求；
◆ 通讯设备有关技术指标应符合国家有关通讯或无线电管理规定，经过有关主管部门核准。
◆ 属通用性主流产品，使用功耗小。
◆ 无数据“丢包”、“阻滞”现象，信息传输稳定、可靠。
七、效益分析
全程监控车辆运行状况，运输安全真正有保障；
辅助事故分析，事故情况有备可查；
统一车辆信息管理，提高管理信息化水平；
提高事故响应速度，将事故的损失减小到最低限度；
八、 选购GPS产品注意事项
介于目前GPS市场的不断成熟，GPS产品已经渗透到了社会经济的各个领域，因此GPS系统市场百家争鸣，用户很容易就会成为不正当市场竞争下劣质产品的牺牲品.山东联友通信科技发展有限公司本着信誉第一，诚致于客户，振兴民族信息产业的宗旨，在此提供用户选购GPS产品的几点注意事项，谨供大家参考：
1、 产品的稳定性
GPS用户首先要考虑选择抗电磁干扰强、性能稳定的GPS产品。遇到车辆颠簸、环境温度高、环境温度低、电磁干扰严重等车内环境较差的状况，会影响GPS的运行，所以对产品的稳定性要特别强调。
一旦遇到性能不稳定的产品，会造成定位不准、不能报警、误报警、经常掉线等令人烦恼的状况，这种GPS产品可能会在价格上给予客户表面上的优惠，但是由于性能的差异根本无法体现GPS产品的的优越性，譬如：由于GPS灵敏度低，断续收到卫星导航电文造成系统断续工作，无法保障系统的可靠运行，无法发挥系统的最大工作效益。
济南指南针科技有限公司自成立以来，稳健运营，产品的设计质量和稳定性在行业内得到高度评价，企业秉承“以人为本、以质求存、讲诚立信、开拓创新”的企业精神，以最好的综合服务品质回报社会和用户。
2、 系统软、硬件的功能、运行速度
在选购GPS产品时，GPS用户应选择系统功能强大、有多通道信息传递、可扩展性较好、反应速度较快、车辆定位和电子地图准确、终端产品的硬件一定为正规企业的产品，不然遇到网络升级等售后服务问题时，会出现系统或硬件的功能无法扩展，从而导致用户系统瘫痪或损失。
九、GPS设备终端技术指标
通安部安全与警用电子产品质量监测中心检测
◇ 防震：达到运输车辆车载设备的实际使用要求
◇ 使用环境温度：-20℃－＋75℃
◇ 定位终端电源电压9-36V，LED广告屏电源电压：12V
◇ 总功率 功率：3W，LED广告屏功率≤12W。
◇ 贮存环境温度：－40℃－＋85℃
十、售后服务及技术支持
我公司设有专门的售后服务部门，出现问题后，立即响应。如果我公司提供的设备在安装、试运行和质保期内，我公司有专业技术人员到现场对设备进行免费维修服务，并负责及时解决设备中存在的各种问题。
公司承诺：
² 提供完整的设备清单和报价。
² 提供先进、可靠的设备和诚恳的服务。
² 负责对采购人专业人员的技术培训和技术交流。
² 负责现场调试和验收，保证系统达到合同技术要求和现场验收成功，使系统按期投入正常运行。
² 保证车载设备的正常工作。
² 负责所有供货产品的包装、运输和保险。
² 负责系统设备在保修期内的正常运行，并提供24小时到达现场的服务。
² 保证所提供的设备为采用最适宜的原材料、先进工艺制成，未经使用过的全新产品。保证产品的质量、规格和性能与技术规范书一致。
在试运行和质保期内，负责对设备的免费维修。
