八年级物理下册作图题试卷专题练习(word版.doc

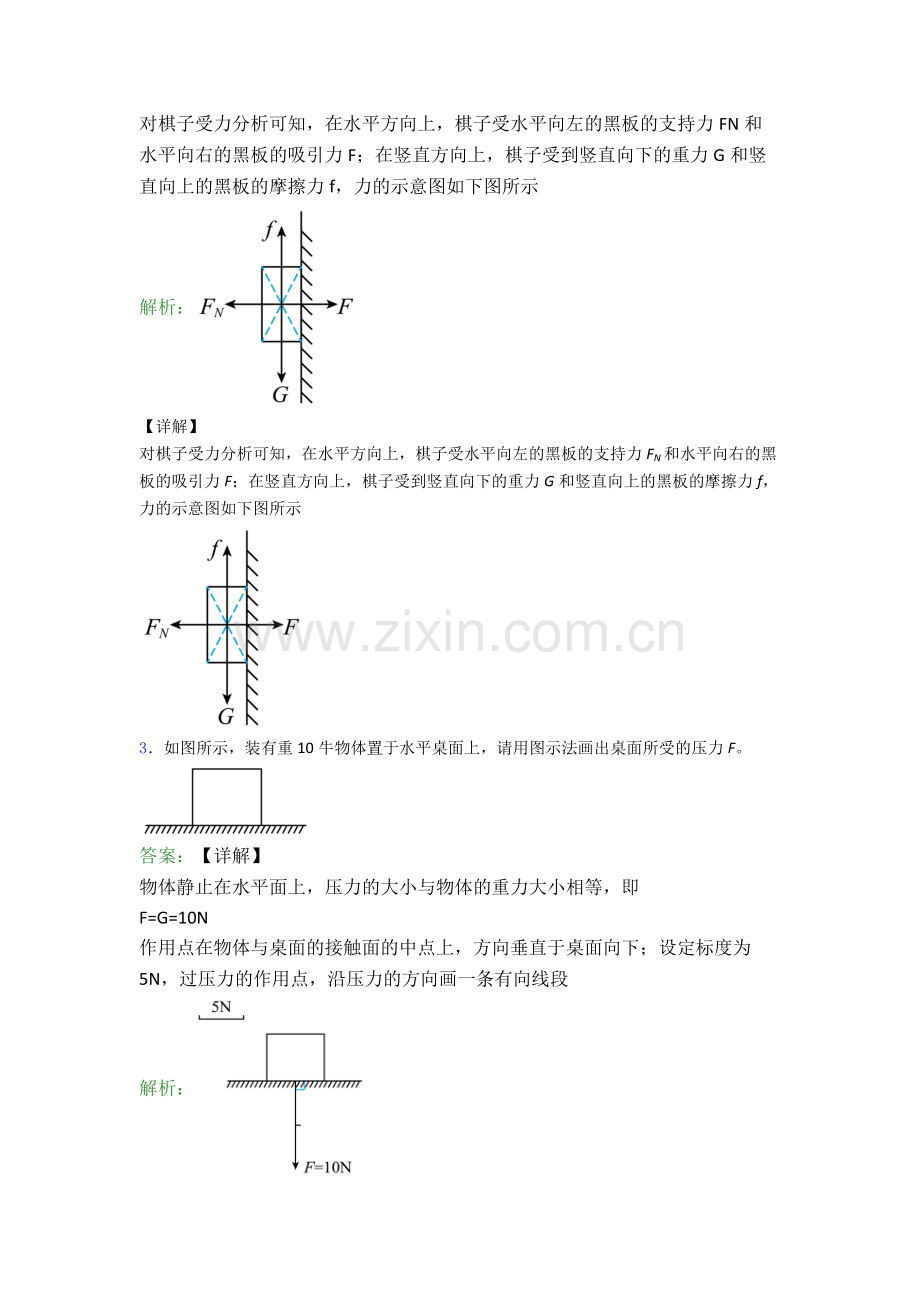

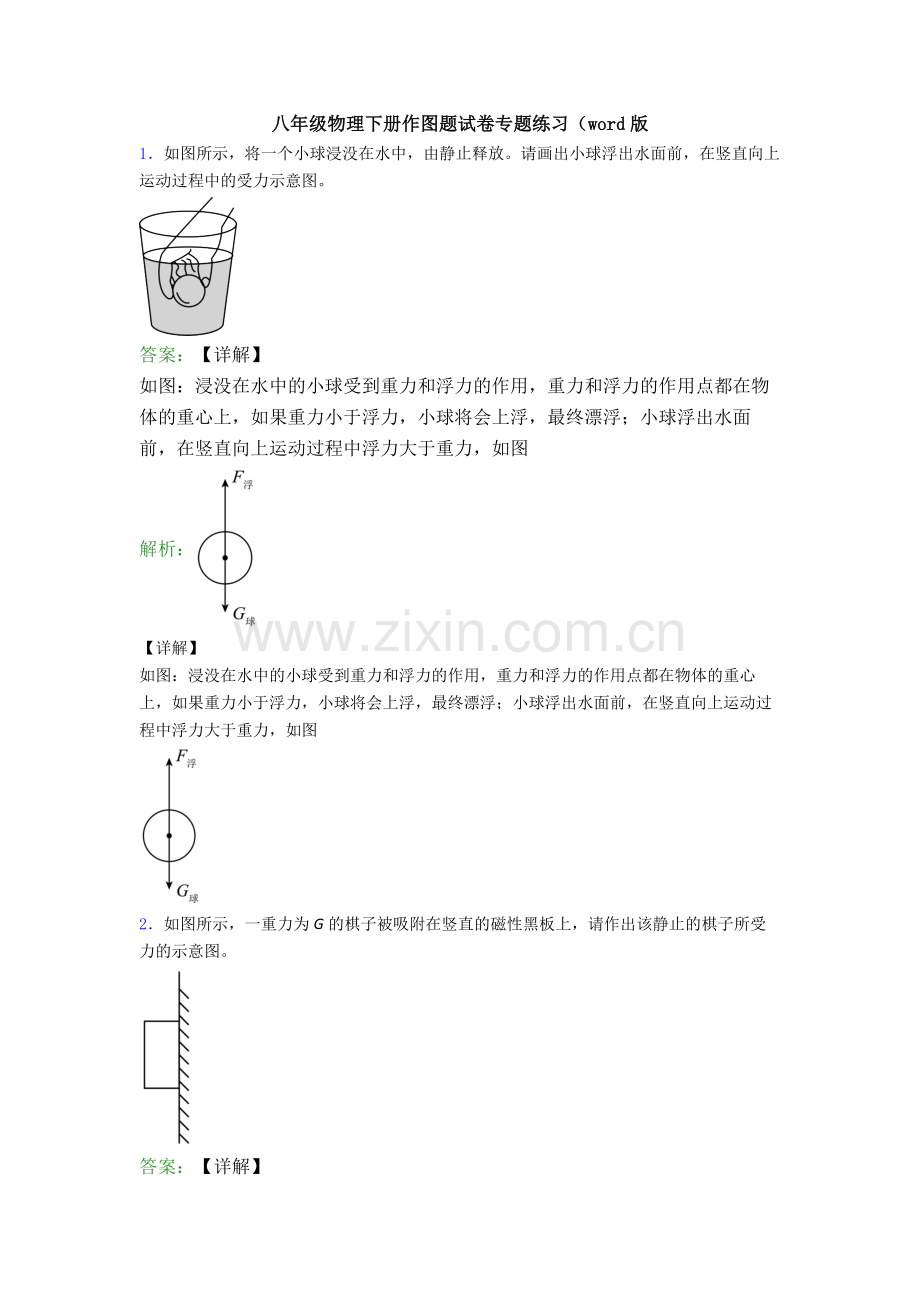

八年级物理下册作图题试卷专题练习（word版1如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。答案：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图解析：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图2如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示3如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：4如图所示，重10N的物体A和传送带一起向右沿水平方向做匀速直线运动。试画出物体A所受力的图示。答案：【详解】物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体解析：【详解】物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体A竖直方向上是静止的，重力和支持力就是一对平衡力，大小相等、方向相反。作图时：画出受力物体，用一个小方块来表示；画出标度，重力是10N，标度设为5N；作用点画在物体的中心，画出表示重力和支持力的射线；按要求截取线段；标出箭头、写上数值；如图5如图所示，重为10牛的物体A静止在重为20牛的物体B上，请用力的图示法在图中画出A对物体B的压力。答案：【详解】确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：解析：【详解】确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：6如图为某杠杆示意图，O为杠杆的支点，请在图中作出力F的力臂L。答案：【详解】由支点O向F的作用线作垂线，垂线段的长度为F的力臂；如图所示：解析：【详解】由支点O向F的作用线作垂线，垂线段的长度为F的力臂；如图所示：7仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。答案：【详解】由杠杆平衡条件F1l1F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作解析：【详解】由杠杆平衡条件F1l1F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作最小力F的示意图，如下图所示：8请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。答案：【详解】根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：解析：【详解】根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：9如图所示，请画出作用力F的力臂l。答案：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：解析：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：10如图所示，是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请你画出F1、F2的力臂l1、l2。答案：【详解】已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图解析：【详解】已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图11在如图所示的滑轮组上绕线，使匀速提升重物G时最省力。答案：【详解】要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示解析：【详解】要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示12画出人站在地面利用如图滑轮组提升重物的正确绕线。答案：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：解析：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：13（1）在力F1、F2的作用下杠杆处于平衡状态，请在图中画出力F2的示意图以及力F1的力臂L1_；（2）如图所示是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力_。答案：【详解】（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：解析： 【详解】（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：（2）图示滑轮组，将绳子固定在动滑轮上，之后逐一绕过定滑轮和动滑轮，这种情况下承重绳子为3根，是最省力的绕线，所以作图如下：14小女孩要用如图装置提起重物，请画出该滑轮组达到此要求最省力的绕线方式。答案：【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：解析：【详解】要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：15用如图所示的滑轮组向上提升重物，请画出既能省力又能改变施力方向的绕绳方法。答案：【详解】既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：解析：【详解】既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：
