人教版八年级下册物理作图题试卷测试与练习（word解析版）

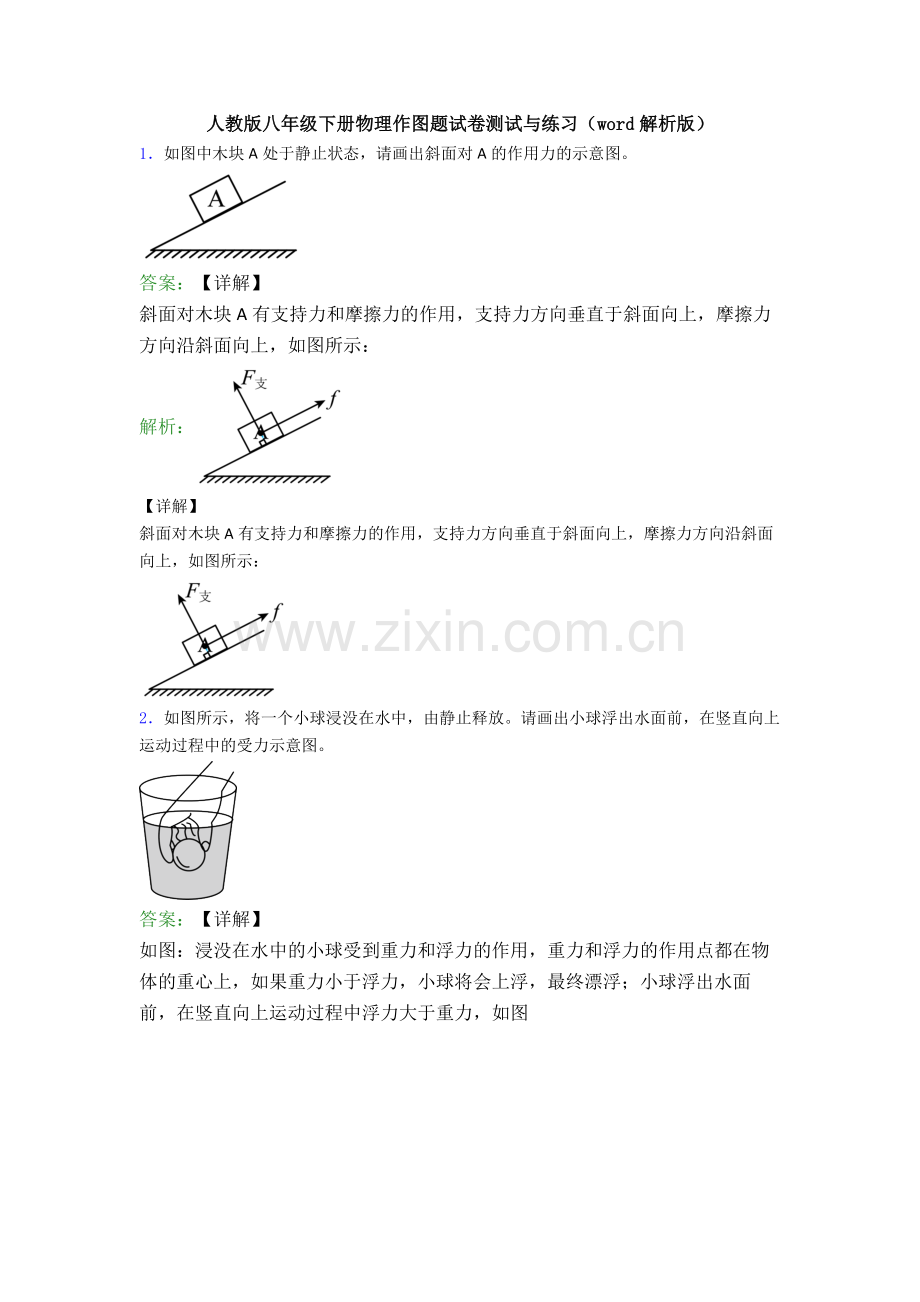

1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

答案：【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：
解析：
【详解】
斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：

2．如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。

答案：【详解】

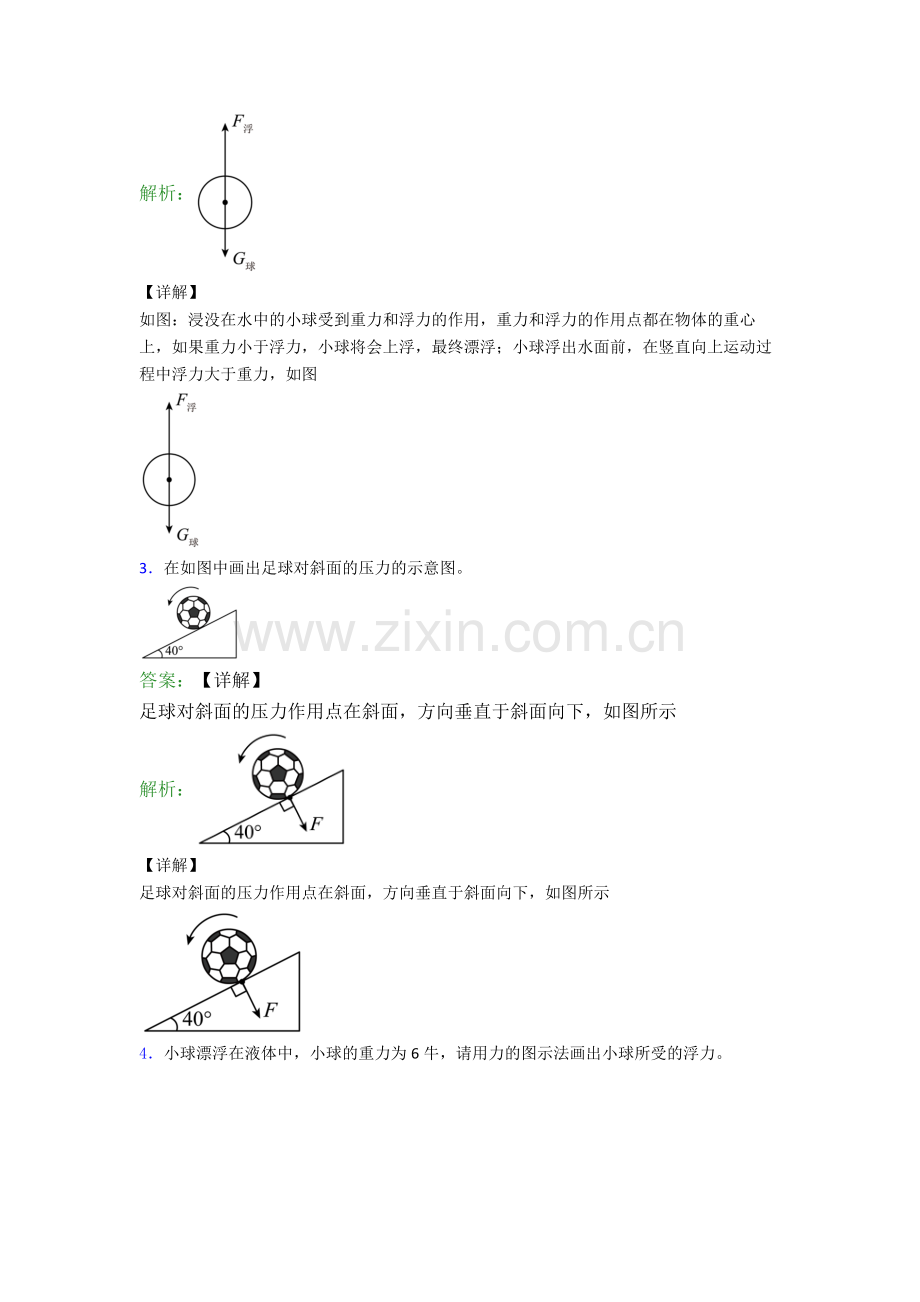

如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图
解析：
【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图

3．在如图中画出足球对斜面的压力的示意图。

答案：【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示
解析：
【详解】
足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示

4．小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。

答案：【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下
解析：
【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下

5．小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。

答案：【详解】
压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：
解析：
【详解】
压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：

6．请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。

答案：【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：
解析：
【详解】
根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：

7．如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图，请在图中画出钢丝钳剪钢丝时的动力臂l1和阻力F2。

答案：【详解】
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：
解析：
【详解】
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：

8．画出如图所示拉力F的力臂。

答案：【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：
解析：
【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：

9．如图所示，是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请你画出F1、F2的力臂l1、l2。

答案：【详解】
已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图
解析：
【详解】
已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图

10．用如图所示的锤子拔钉子，请在A点画出使用最小的力F。

答案：【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力
解析：
【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图

11．在如图所示的滑轮组上绕线，使匀速提升重物G时最省力。

答案：【详解】
要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示
解析：
【详解】
要使该滑轮组最省力，绳子应从动滑轮开始绕，此时承担拉力的绳子段数最多，如图所示

12．如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示

13．作图题：
（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2______；

（2）请在图乙中画出使用该滑轮组最省力的绕线方式______。

答案：【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，
解析：
【详解】
（1）[1]由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：

（2）[2]要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：

14．如图所示，请画出最省力的绕线方法。

答案：【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图
解析：
【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图

15．站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。

答案：【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
解析：
【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
