建筑工程制图.doc

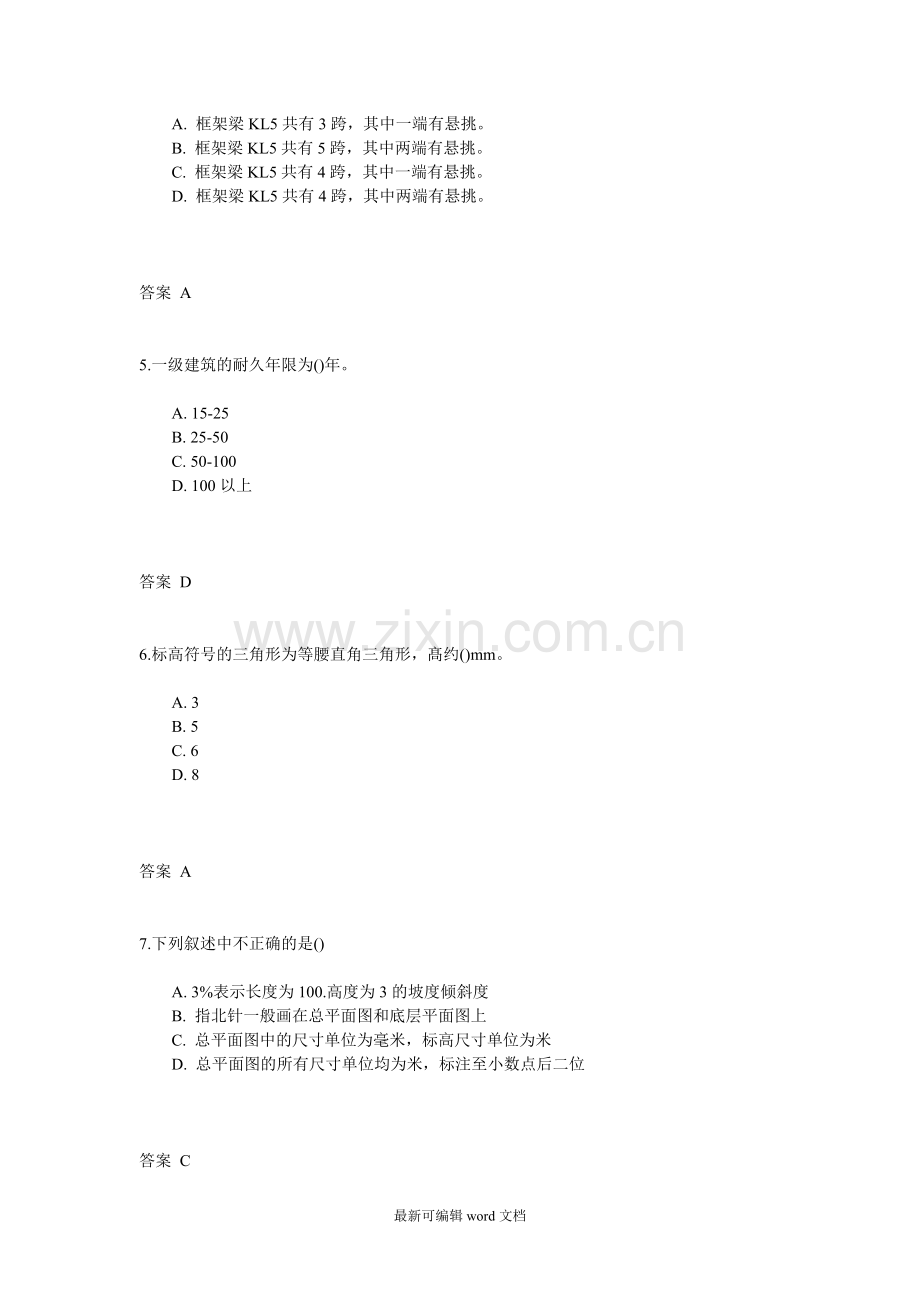

建筑工程制图（一）一、单选题1.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。 A. mm B. cm C. m D. km 答案 C2.下面硬度最高的铅芯是()。 A. H B. HB C. 2B D. 2H 答案 D3.7-9层的住宅属于() A. 低层 B. 多层 C. 中高层 D. 高层 答案 C4.梁编号KL5（3A.）表示()。 A. 框架梁KL5共有3跨，其中一端有悬挑。 B. 框架梁KL5共有5跨，其中两端有悬挑。 C. 框架梁KL5共有4跨，其中一端有悬挑。 D. 框架梁KL5共有4跨，其中两端有悬挑。 答案 A5.一级建筑的耐久年限为()年。 A. 15-25 B. 25-50 C. 50-100 D. 100以上 答案 D6.标高符号的三角形为等腰直角三角形，髙约()mm。 A. 3 B. 5 C. 6 D. 8 答案 A7.下列叙述中不正确的是() A. 3%表示长度为100.高度为3的坡度倾斜度 B. 指北针一般画在总平面图和底层平面图上 C. 总平面图中的尺寸单位为毫米，标高尺寸单位为米 D. 总平面图的所有尺寸单位均为米，标注至小数点后二位 答案 C8.下面硬度最高的铅芯是()。 A. H B. HB C. 2B D. 2H 答案 D9.“8200”没能表达出这种钢筋的()。 A. 弯钩形状 B. 级别 C. 直径 D. 间距 答案 A10.主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。 A. 建筑平面图 B. 建筑立面图 C. 总平面图 D. 功能分区图 答案 C11.在标注尺寸时，应先标注()尺寸。 A. 定位 B. 定形 C. 总体 D. 组合体 答案 B12.详图索引符号为圆圈内的3表示()。 A. 详图所在的定位轴线编号 B. 详图的编号 C. 详图所在的图纸编号 D. 被索引的图纸的编号 答案 C13.填充不得穿越尺寸数字，不可避免时。应该是() A. 图线断开 B. 二者重合 C. 省略标注 D. 前述均可 答案 A14.建筑施工图中索引符号的圆的直径为()。 A. 8mm B. 10mm C. 12mm D. 14mm 答案 B15.在施工图中,M代表(). A. 窗 B. 墙 C. 梁 D. 门 答案 D16.房屋结构中框架代号为.() A. KJ B. GJ C. CJ D. ZJ 答案 A17.()的作用是把门窗洞口上方的荷载传递给两侧的墙体。 A. 过梁 B. 窗台 C. 圈梁 D. 勒脚 答案 A18.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定()不动。 A. 投影面 B. H面 C. W面 D. V面 答案 D19.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。 A. 基础平面图 B. 基础剖面图 C. 基础详图 D. 总平面图 答案 B20.对图中比例下面表述正确的是()。 A. 1:1001:200 B. 1:501:50 D. 1:1001:200 答案 D二、判断题1.剖面线只能按45细实线画。() 答案 错2.轴间角指的是空间坐标系中三个坐标轴之间的夹角。() 答案 错3.常用构件的代号“GL”表示基础梁。() 答案 错4.根据立体图判断下列三面投影是否正确。() 答案 错5.钢筋混凝土结构施工图中“216”表示2根HPB235 级钢筋直径为16mm() 答案 错6.当实线的延长线为虚线时，应留空隙。() 答案 对7.地形图中等高线越密，表示地势越陡；等高线越稀，表示地势越平坦。() 答案 对8.总平面图是画在有等交线或坐标方格网的地形图上。() 答案 对9.架立钢筋一般用来固定钢筋的位置，用于钢筋混凝土梁中。() 答案 对10.建筑立面图是平行于建筑物各方向外表立面的正投影图。() 答案 对（二）建筑工程制图交卷时间：2015-12-04 14:17:20一、单选题1.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定()不动。 A. 投影面 B. H面 C. W面 D. V面 答案 D2.下列拉丁字母中，可以用做定位轴线编号的是()。 A. L B. I C. O D. Z 答案 A3.在标注尺寸时，应先标注()尺寸。 A. 定位 B. 定形 C. 总体 D. 组合体 答案 B4.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。 A. mm B. cm C. m D. km 答案 C5.梁编号KL5（3A.）表示()。 A. 框架梁KL5共有3跨，其中一端有悬挑。 B. 框架梁KL5共有5跨，其中两端有悬挑。 C. 框架梁KL5共有4跨，其中一端有悬挑。 D. 框架梁KL5共有4跨，其中两端有悬挑。 答案 A6.在计算机绘图中，可以利用样条命令来绘制() A. 折线 B. 双线 C. 等距线 D. 不规则曲线 答案 D7.建筑的耐火等级可分为()级。 A. 3 B. 4 C. 5 D. 6 答案 B8.详图索引符号为圆圈内的3表示()。 A. 详图所在的定位轴线编号 B. 详图的编号 C. 详图所在的图纸编号 D. 被索引的图纸的编号 答案 C9.图上所有尺寸数字是物体的大小数值，与图形选用比例。() A. 缩小 无关 B. 扩大 有关 C. 实际 有关 D. 实际 无关 答案 D10.结构施工图中的楼梯梁的代号为。() A. GL B. DL C. JL D. TL 答案 D11.结构施工图中的楼梯梁的代号为。() A. GL B. DL C. JL D. TL 答案 D12.在标注尺寸时，应先标注()尺寸。 A. 定位 B. 定形 C. 总体 D. 组合体 答案 B13.主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。 A. 建筑平面图 B. 建筑立面图 C. 总平面图 D. 功能分区图 答案 C14.在钢筋混凝土构件代号中,“GL”是表示(). A. 圈梁 B. 过梁 C. 连系梁 D. 基础梁 答案 B15.在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为()。 A. B. C. D. 答案 A16.关于标高，下列()的说法是错误的。 A. 负标高应注“” B. 正标高应注“” C. 正标高不注“” D. 零标高应注“” 答案 C17.关于标高，下列()的说法是错误的。 A. 负标高应注“” B. 正标高应注“” C. 正标高不注“” D. 零标高应注“” 答案 C18.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。 A. 基础平面图 B. 基础剖面图 C. 基础详图 D. 总平面图 答案 B19.建筑施工图中索引符号的圆的直径为()。 A. 8mm B. 10mm C. 12mm D. 14mm 答案 B20.丁字尺是用来与图板配合画()的。 A. 铅垂线 B. 水平线 C. 竖直线 D. 平行线 答案 B二、判断题1.图纸中分数可以用数字与汉字混合表示，如5分之一。() 答案 错2.剖面线只能按45细实线画。() 答案 错3.图上所有的尺寸数字是物体的实际大小数值，与图形选用比例无关。() 答案 对4.根据立体图判断下列三面投影是否正确。() 答案 错5.钢筋混凝土结构施工图中“216”表示2根HPB235 级钢筋直径为16mm() 答案 错6.组合体尺寸标注的顺序是：先标注定位尺寸，在标注定形尺寸，最后标注总体尺寸。() 答案 错7.梁内箍6200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.() 答案 对8.地形图中等高线越密，表示地势越陡；等高线越稀，表示地势越平坦。() 答案 对9.标高是表示建筑物各部分或各个位置相对于0.00的高度。() 答案 对10.架立钢筋一般用来固定钢筋的位置，用于钢筋混凝土梁中。() 答案 对考试成绩0 分用时: 0分10秒试题导航展开（三）建筑工程制图交卷时间：2015-12-04 14:38:13一、单选题1.丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（） A. 保持尺头与图板左边贴紧 B. 水平线应由上向下逐条画出 C. 可用丁字尺的下边画水平线 D. 应防止受潮、曝晒、烘烤或弯曲 答案 C2.某栋房屋在图上量得长度为50C.m，用的是1:100比例,其实际长度是(). A. 5m B. 50m C. 500m D. 5000m 答案 B3.投影方向线为_，长度宜为_mm，用单边箭头表示剖切后的投影方向。正确的选项是() A. 短粗虚线 4-6 B. 细实线 4-6 C. 短粗虚线 6-10 D. 短粗实线 6-10 答案 B4.详图索引符号为圆圈内的3表示()。 A. 详图所在的定位轴线编号 B. 详图的编号 C. 详图所在的图纸编号 D. 被索引的图纸的编号 答案 C5.标高符号的三角形为等腰直角三角形，髙约()mm。 A. 3 B. 5 C. 6 D. 8 答案 A6.下面硬度最高的铅芯是()。 A. H B. HB C. 2B D. 2H 答案 D7.在施工图中,C.代表(). A. 门 B. 窗 C. 梁 D. 柱 答案 B8.在楼板平面图中，如下图所示的钢筋表示()钢筋。 A. 顶层 B. 底层 C. 顶层和底层 D. 都不是 答案 B9.建筑施工图中定位轴线端部的圆用细实线绘制，直径为()。 A. 8-10mm B. 11-12mm C. 5-7mm D. 12-14mm 答案 A10.在土建图中，多孔保温的材料图例表示为() A. 图A B. 图B C. 图C D. 图D 答案 A11.一级建筑的耐久年限为()年。 A. 15-25 B. 25-50 C. 50-100 D. 100以上 答案 D12.在建筑平面图中，绘制墙体的线宽取() A. 0.18mm B. 0.25mm C. 0.70mm D. 1.4mm 答案 C13.在钢筋混凝土构件代号中,“GL”是表示(). A. 圈梁 B. 过梁 C. 连系梁 D. 基础梁 答案 B14.立面图不能按()方式命名。 A. 朝向 B. 轴线 C. 色彩 D. 主出入口 答案 C15.()的作用是把门窗洞口上方的荷载传递给两侧的墙体。 A. 过梁 B. 窗台 C. 圈梁 D. 勒脚 答案 A16.关于标高，下列()的说法是错误的。 A. 负标高应注“” B. 正标高应注“” C. 正标高不注“” D. 零标高应注“” 答案 C17.关于标高，下列()的说法是错误的。 A. 负标高应注“” B. 正标高应注“” C. 正标高不注“” D. 零标高应注“” 答案 C18.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定()不动。 A. 投影面 B. H面 C. W面 D. V面 答案 D19.在画底稿时，应选用（）或（）铅笔轻轻画出。() A. B或H B. H或2H C. B或2B D. 2B或2H 答案 B20.对图中比例下面表述正确的是()。 A. 1:1001:200 B. 1:501:50 D. 1:1001:200 答案 D二、判断题1.图纸中分数可以用数字与汉字混合表示，如5分之一。() 答案 错2.剖面线只能按45细实线画。() 答案 错3.轴间角指的是空间坐标系中三个坐标轴之间的夹角。() 答案 错4.根据立体图判断下列三面投影是否正确。() 答案 错5.钢筋混凝土结构施工图中“216”表示2根HPB235 级钢筋直径为16mm() 答案 错6.当形体对称，但对称轴线与轮廓线重合时，不宜作半剖面。() 答案 对7.组合体尺寸标注的顺序是：先标注定位尺寸，在标注定形尺寸，最后标注总体尺寸。() 答案 错8.梁内箍6200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.() 答案 对9.当实线的延长线为虚线时，应留空隙。() 答案 对10.总平面图是画在有等交线或坐标方格网的地形图上。() 答案 对（四）建筑工程制图交卷时间：2015-12-04 14:40:07一、单选题1.在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为()。 A. B. C. D. 答案 A2.在标注尺寸时，应先标注()尺寸。 A. 定位 B. 定形 C. 总体 D. 组合体 答案 B3.一级建筑的耐久年限为()年。 A. 15-25 B. 25-50 C. 50-100 D. 100以上 答案 D4.某栋房屋在图上量得长度为50C.m，用的是1:100比例,其实际长度是(). A. 5m B. 50m C. 500m D. 5000m 答案 B5.在计算机绘图中，可以利用样条命令来绘制() A. 折线 B. 双线 C. 等距线 D. 不规则曲线 答案 D6.详图索引符号为圆圈内的3表示()。 A. 详图所在的定位轴线编号 B. 详图的编号 C. 详图所在的图纸编号 D. 被索引的图纸的编号 答案 C7.丁字尺是用来与图板配合画()的。 A. 铅垂线 B. 水平线 C. 竖直线 D. 平行线 答案 B8.在施工图中,C.代表(). A. 门 B. 窗 C. 梁 D. 柱 答案 B9.在楼板平面图中，如下图所示的钢筋表示()钢筋。 A. 顶层 B. 底层 C. 顶层和底层 D. 都不是 答案 B10.不属于建筑平面图的是()。 A. 基础平面图 B. 底层平面图 C. 标准层平面图 D. 屋顶平面图 答案 A11.在土建图中，多孔保温的材料图例表示为() A. 图A B. 图B C. 图C D. 图D 答案 A12.L表示()。 A. 级光圆钢筋 B. 冷拉级钢筋 C. 级锰硅人字纹钢筋 D. 级螺纹钢筋 答案 B13.在标注尺寸时，应先标注()尺寸。 A. 定位 B. 定形 C. 总体 D. 组合体 答案 B14.一级建筑的耐久年限为()年。 A. 15-25 B. 25-50 C. 50-100 D. 100以上 答案 D15.在工程图样中，常以()图为主要图样。 A. 轴测 B. H面 C. W面 D. V面 答案 D16.在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为()。 A. B. C. D. 答案 A17.建筑施工图中索引符号的圆的直径为()。 A. 8mm B. 10mm C. 12mm D. 14mm 答案 B18.关于标高，下列()的说法是错误的。 A. 负标高应注“” B. 正标高应注“” C. 正标高不注“” D. 零标高应注“” 答案 C19.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。 A. 基础平面图 B. 基础剖面图 C. 基础详图 D. 总平面图 答案 B20.丁字尺是用来与图板配合画()的。 A. 铅垂线 B. 水平线 C. 竖直线 D. 平行线 答案 B二、判断题1.剖面线只能按45细实线画。() 答案 错2.图上所有的尺寸数字是物体的实际大小数值，与图形选用比例无关。() 答案 对3.根据立体图判断下列三面投影是否正确。() 答案 错4.箍筋在构件中只承受一部分剪力。() 答案 错5.根据立体图判断下列三面投影是否正确。() 答案 错6.组合体尺寸标注的顺序是：先标注定位尺寸，在标注定形尺寸，最后标注总体尺寸。() 答案 错7.当实线的延长线为虚线时，应留空隙。() 答案 对8.根据立体图判断下列三面投影是否正确。() 答案 错9.地形图中等高线越密，表示地势越陡；等高线越稀，表示地势越平坦。() 答案 对10.建筑立面图是平行于建筑物各方向外表立面的正投影图。() 答案 对（五）建筑工程制图交卷时间：2015-12-04 14:42:55一、单选题1.A1图幅的图纸外形尺寸是()。 A. 8411189 B. 8401189 C. 594841 D. 594840 答案 C2.7-9层的住宅属于() A. 低层 B. 多层 C. 中高层 D. 高层 答案 C3.在标注尺寸时，应先标注()尺寸。 A. 定位 B. 定形 C. 总体 D. 组合体 答案 B4.钢筋工程施工中要看懂()。 A. 总平面图 B. 土建施工图 C. 结构施工图 D. 土建施工图与结构施工图 答案 C5.一级建筑的耐久年限为()年。 A. 15-25 B. 25-50 C. 50-100 D. 100以上 答案 D6.在画底稿时，应选用（）或（）铅笔轻轻画出。() A. B或H B. H或2H C. B或2B D. 2B或2H 答案 B7.标高符号的三角形为等腰直角三角形，髙约()mm。 A. 3 B. 5 C. 6 D. 8 答案 A8.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为(). A. 纵墙与横墙 B. 外墙和内墙 C. 承重墙与非承重墙 D. 砖墙与钢筋混凝土墙 答案 B9.图上所有尺寸数字是物体的大小数值，与图形选用比例。() A. 缩小 无关 B. 扩大 有关 C. 实际 有关 D. 实际 无关 答案 D10.“8200”没能表达出这种钢筋的()。 A. 弯钩形状 B. 级别 C. 直径 D. 间距 答案 A11.不属于建筑平面图的是()。 A. 基础平面图 B. 底层平面图 C. 标准层平面图 D. 屋顶平面图 答案 A12.L表示()。 A. 级光圆钢筋 B. 冷拉级钢筋 C. 级锰硅人字纹钢筋 D. 级螺纹钢筋 答案 B13.一级建筑的耐久年限为()年。 A. 15-25 B. 25-50 C. 50-100 D. 100以上 答案 D14.主要用来确定新建房屋的位置、朝向以及周边环境关系的是()。 A. 建筑平面图 B. 建筑立面图 C. 总平面图 D. 功能分区图 答案 C15.在钢筋混凝土构件代号中,“GL”是表示(). A. 圈梁 B. 过梁 C. 连系梁 D. 基础梁 答案 B16.房屋结构中框架代号为.() A. KJ B. GJ C. CJ D. ZJ 答案 A17.建筑施工图中定位轴线端部的圆用细实线绘制，直径为()。 A. 8-10mm B. 11-12mm C. 5-7mm D. 12-14mm 答案 A18.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定()不动。 A. 投影面 B. H面 C. W面 D. V面 答案 D19.建筑施工图中索引符号的圆的直径为()。 A. 8mm B. 10mm C. 12mm D. 14mm 答案 B20.7-9层的住宅属于() A. 低层 B. 多层 C. 中高层 D. 高层 答案 C二、判断题1.尺寸界线、尺寸线、尺寸起止符、尺寸数字是尺寸标注的四要素。() 答案 对2.图纸中分数可以用数字与汉字混合表示，如5分之一。() 答案 错3.常用构件的代号“GL”表示基础梁。() 答案 错4.箍筋在构件中只承受一部分剪力。() 答案 错5.当形体对称，但对称轴线与轮廓线重合时，不宜作半剖面。() 答案 对6.组合体尺寸标注的顺序是：先标注定位尺寸，在标注定形尺寸，最后标注总体尺寸。() 答案 错7.当实线的延长线为虚线时，应留空隙。() 答案 对8.根据立体图判断下列三面投影是否正确。() 答案 错9.地形图中等高线越密，表示地势越陡；等高线越稀，表示地势越平坦。() 答案 对10.建筑立面图是平行于建筑物各方向外表立面的正投影图。() 答案 对（六）建筑工程制图交卷时间：2015-12-04 14:44:34一、单选题1.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。 A. mm B. cm C. m D. km 答案 C2.丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（） A. 保持尺头与图板左边贴紧 B. 水平线应由上向下逐条画出 C. 可用丁字尺的下边画水平线 D. 应防止受潮、曝晒、烘烤或弯曲 答案 C3.填充不得穿越尺寸数字，不可避免时。应该是() A. 图线断开 B. 二者重合 C. 省略标注 D. 前述均可 答案 A4.“8200”没能表达出这种钢筋的()。 A. 弯钩形状 B. 级别 C. 直径 D. 间距 答案 A5.7-9层的住宅属于() A. 低层 B. 多层 C. 中高层 D. 高层 答案 C6.建筑工程图中尺寸单位，总平面图和标高单位用()为单位。 A. mm B. cm C. m D. km 答案 C7.钢筋工程施工中要看懂()。 A. 总平面图 B. 土建施工图 C. 结构施工图 D. 土建施工图与结构施工图 答案 C8.梁编号KL5（3A.）表示()。 A. 框架梁KL5共有3跨，其中一端有悬挑。 B. 框架梁KL5共有5跨，其中两端有悬挑。 C. 框架梁KL5共有4跨，其中一端有悬挑。 D. 框架梁KL5共有4跨，其中两端有悬挑。 答案 A9.梁编号KL5（3A.）表示()。 A. 框架梁KL5共有3跨，其中一端有悬挑。 B. 框架梁KL5共有5跨，其中两端有悬挑。 C. 框架梁KL5共有4跨，其中一端有悬挑。 D. 框架梁KL5共有4跨，其中两端有悬挑。 答案 A10.()的作用是把门窗洞口上方的荷载传递给两侧的墙体。 A. 过梁 B. 窗台 C. 圈梁 D. 勒脚 答案 A11.建筑的耐火等级可分为()级。 A. 3 B. 4 C. 5 D. 6 答案 B12.标高符号的三角形为等腰直角三角形，髙约()mm。 A. 3 B. 5 C. 6 D. 8 答案 A13.“8200”没能表达出这种钢筋的()。 A. 弯钩形状 B. 级别 C. 直径 D. 间距 答案 A14.建筑施工图中定位轴线端部的圆用细实线绘制，直径为()。 A. 8-10mm B. 11-12mm C. 5-7mm D. 12-14mm 答案 A15.在标注尺寸时，应先标注()尺寸。 A. 定位 B. 定形 C. 总体 D. 组合体 答案 B16.详图索引符号为圆圈内的3表示()。 A. 详图所在的定位轴线编号 B. 详图的编号 C. 详图所在的图纸编号 D. 被索引的图纸的编号 答案 C17.在建筑平面图中，绘制墙体的线宽取() A. 0.18mm B. 0.25mm C. 0.70mm D. 1.4mm 答案 C18.关于标高，下列()的说法是错误的。 A. 负标高应注“” B. 正标高应注“” C. 正标高不注“” D. 零标高应注“” 答案 C19.建筑施工图中索引符号的圆的直径为()。 A. 8mm B. 10mm C. 12mm D. 14mm 答案 B20.对图中比例下面表述正确的是()。 A. 1:1001:200 B. 1:501:50 D. 1:1001:200 答案 D二、判断题1.尺寸界线、尺寸线、尺寸起止符、尺寸数字是尺寸标注的四要素。() 答案 对2.图上所有的尺寸数字是物体的实际大小数值，与图形选用比例无关。() 答案 对3.轴间角指的是空间坐标系中三个坐标轴之间的夹角。() 答案 错4.当形体对称，但对称轴线与轮廓线重合时，不宜作半剖面。() 答案 对5.梁内箍6200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.() 答案 对6.根据立体图判断下列三面投影是否正确。() 答案 错7.地形图中等高线越密，表示地势越陡；等高线越稀，表示地势越平坦。() 答案 对8.总平面图是画在有等交线或坐标方格网的地形图上。() 答
