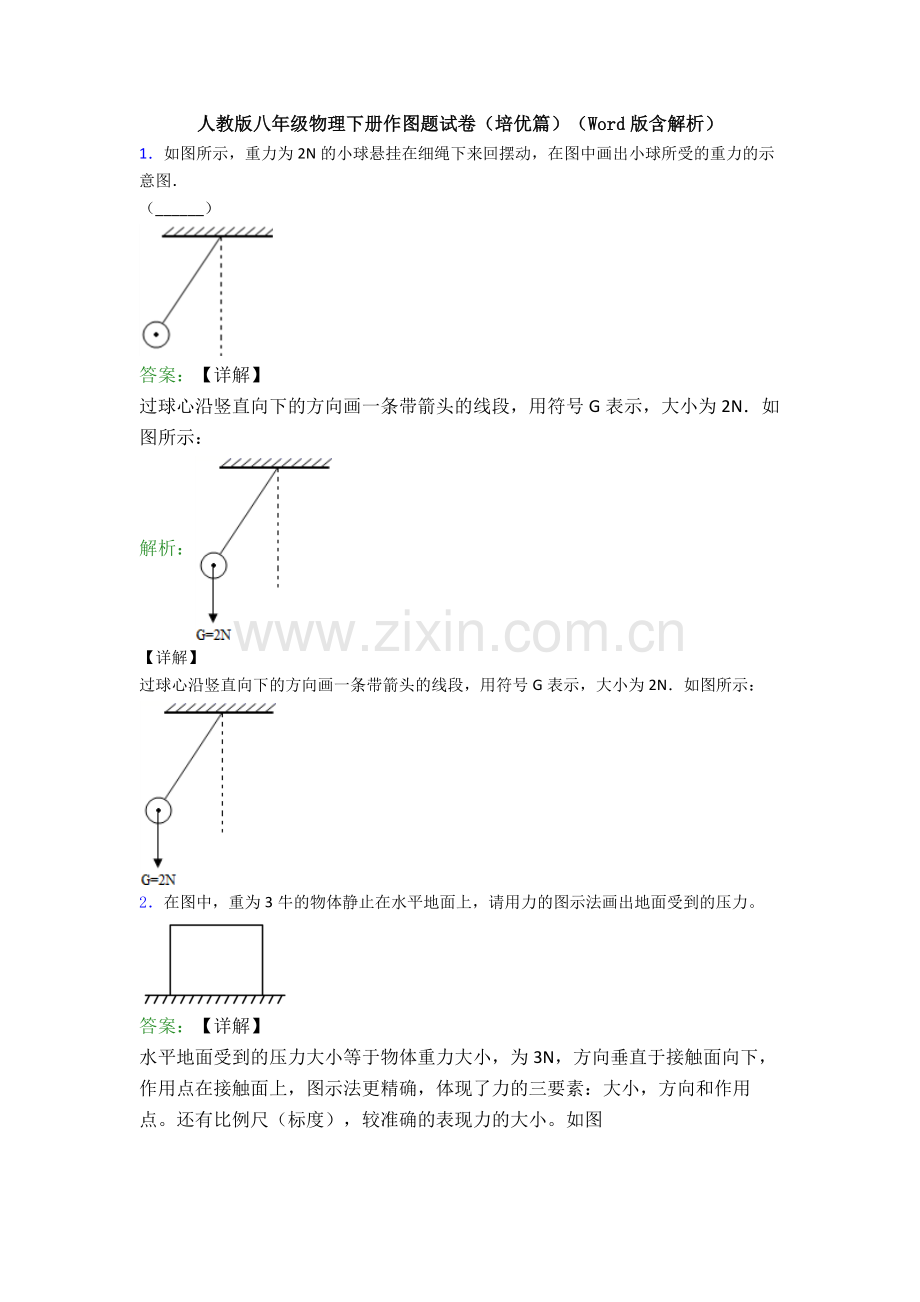

人教版八年级物理下册作图题试卷（培优篇）（Word版含解析）1如图所示，重力为2N的小球悬挂在细绳下来回摆动，在图中画出小球所受的重力的示意图（_）答案：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：解析：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：2在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。答案：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图解析：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：3如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。答案：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体解析：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体刚放上传送带时所受的摩擦力f的示意图如下所示：4用 20 牛的水平推力将重力为 18 牛的物体压在竖直墙壁上，物体保持静止，请用力的图示法在图中画出墙壁受到的压力 F。答案：【详解】物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：解析：【详解】物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：5如图所示，重为10牛的物体A静止在重为20牛的物体B上，请用力的图示法在图中画出A对物体B的压力。答案：【详解】确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：解析：【详解】确定一个标度为5N，确定力的作用点在接触面的中点；沿垂直于接触面向下的方向画一条线段，长度等于标度的2倍；在线段的末端画上箭头，并标出F=10N，如图所示：6如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：解析：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：7如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。答案：【详解】根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画解析：【详解】根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如图所示：8如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。答案：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：解析：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：9请在图中画出使杠杆在图示位置平衡时，作用在A端的最小的动力F1，动力臂L1。答案：【详解】根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：解析：【详解】根据杠杆平衡条件，在阻力和阻力臂不变时，动力臂最长，动力最小。连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力，如图所示：10如图所示，请画出作用力F的力臂l。答案：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：解析：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：11向下拉绳将重物提升，画出图中滑轮组绕绳方法。答案：【详解】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示解析：【详解】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示12如图所示工人用滑轮组省力将货物提至高处，请在图中画出绕线方式。答案：【详解】由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：解析：【详解】由工人站在地上可知拉力方向向下，绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复，如图所示：13（1）如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、支持力N和阻力f的示意图；_ （2）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。_答案：【详解】（1）1该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故解析： 【详解】（1）1该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故画出该人所受重力G、支持力N和阻力f的示意图如图所示（2）2从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，则提升物体绳子段数为3，是最省力的绕法，如图所示14在图中按最省力的要求，画出滑轮组绳子的绕法。答案：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：解析：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：15在图中画出滑轮组最省力的绕线方法，并在绳的末端标出力的方向。答案：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：解析：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：
