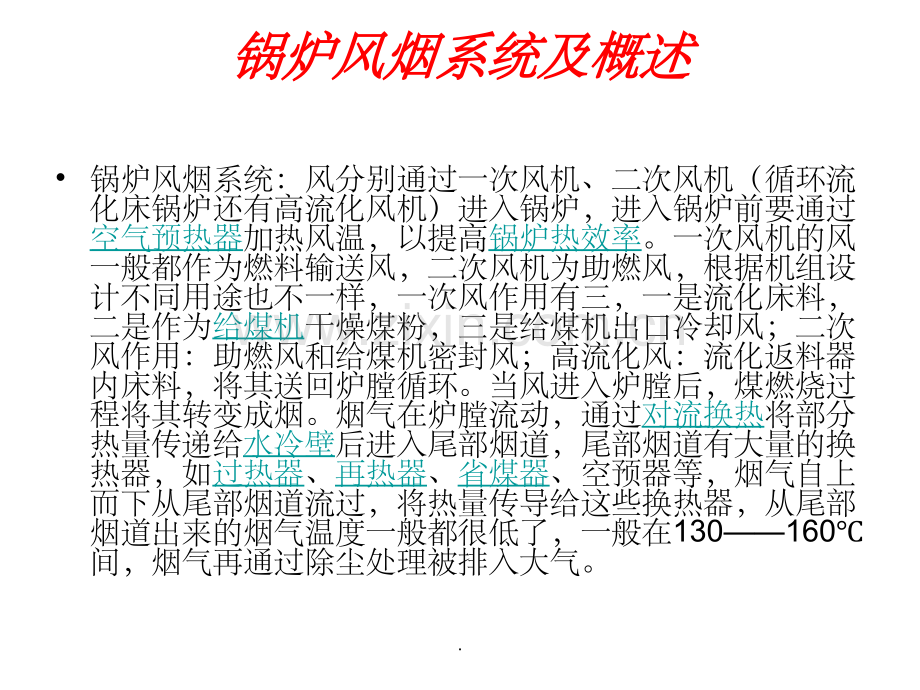

燃烧系统的送风和烟气排放燃烧系统的送风和烟气排放.锅炉风烟系统及概述锅炉风烟系统及概述锅炉风烟系统：风分别通过一次风机、二次风机（循环流化床锅炉还有高流化风机）进入锅炉，进入锅炉前要通过空气预热器加热风温，以提高锅炉热效率。一次风机的风一般都作为燃料输送风，二次风机为助燃风，根据机组设计不同用途也不一样，一次风作用有三，一是流化床料，二是作为给煤机干燥煤粉，三是给煤机出口冷却风；二次风作用：助燃风和给煤机密封风；高流化风：流化返料器内床料，将其送回炉膛循环。当风进入炉膛后，煤燃烧过程将其转变成烟。烟气在炉膛流动，通过对流换热将部分热量传递给水冷壁后进入尾部烟道，尾部烟道有大量的换热器，如过热器、再热器、省煤器、空预器等，烟气自上而下从尾部烟道流过，将热量传导给这些换热器，从尾部烟道出来的烟气温度一般都很低了，一般在130160间，烟气再通过除尘处理被排入大气。.空气预热器空气预热器.静电除尘器静电除尘器.风烟系统的流程风烟流程空气送风机（2台）暖风器（2台）空气预热器（2台）二次风箱燃烧器（36只）炉膛烟气炉膛水平延伸烟道竖井烟道空气预热器（2台）静电除尘器引风机（2）台。脱硫系统烟囱大气。.风烟系统简图.谢谢谢谢观观看看.
