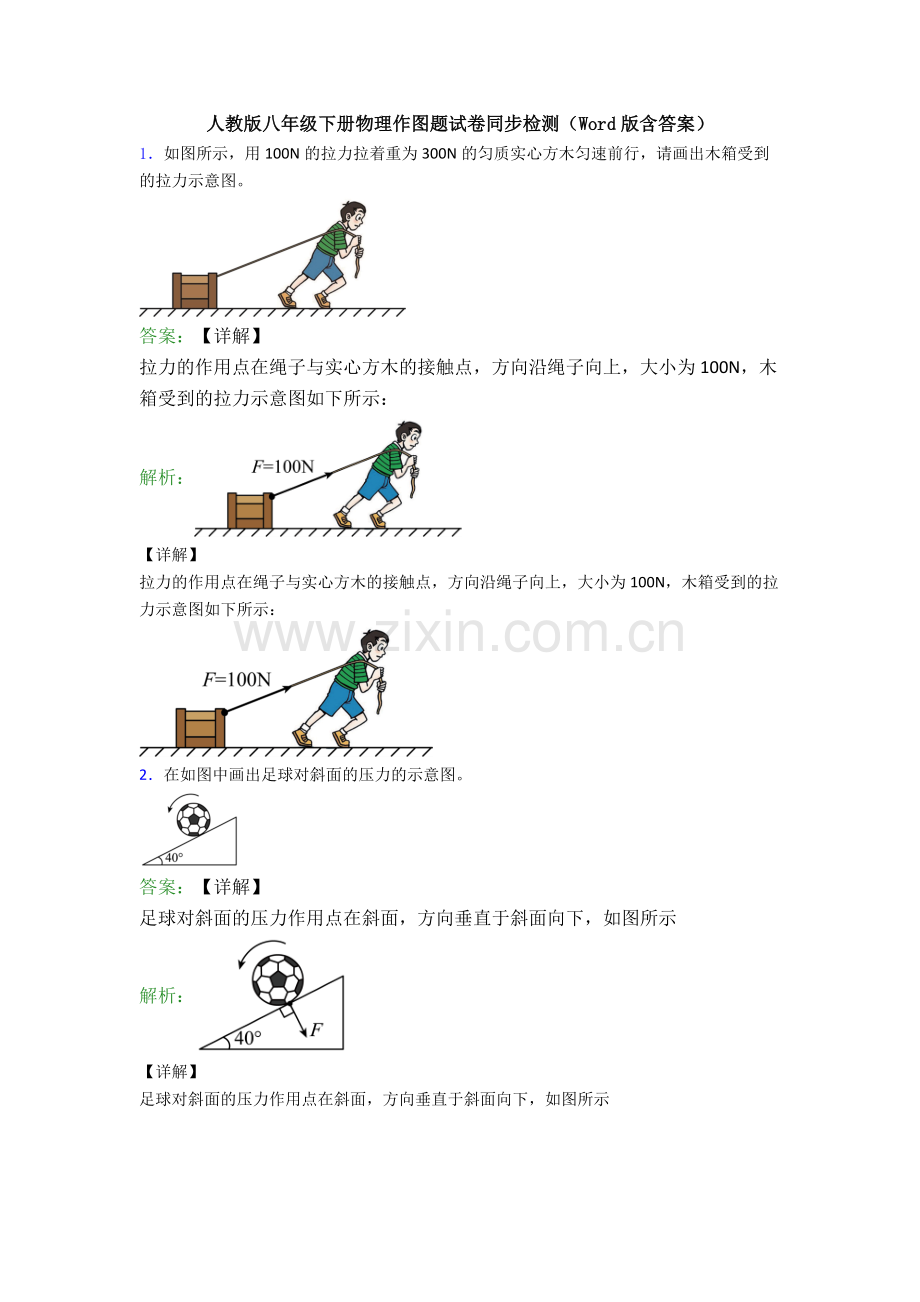

人教版八年级下册物理作图题试卷同步检测（Word版含答案）1如图所示，用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出木箱受到的拉力示意图。答案：【详解】拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：解析：【详解】拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：2在如图中画出足球对斜面的压力的示意图。答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示3如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示4如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。答案：【详解】由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用解析：【详解】由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示5重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。答案：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图解析：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图6如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。答案：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图解析：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图7在图中画出活塞式抽水机的摇杆的动力F1的力臂l1及阻力F2。答案：【详解】先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画解析：【详解】先延长F1的作用线，从支点O作F1作用线的垂线，垂线段为动力臂l1；将抽水机的摇杆看成杠杆，由图知，O为支点，动力F1使杠杆逆时针转动，作用在B点的力阻碍杠杆的转动，方向竖直向上，由此画出阻力F2；如图所示：8如图所示，画出杠杆所受阻力F2的示意图和动力F的力臂L。答案：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图解析：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图9如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。答案：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：解析：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：10在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。答案：【详解】过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图解析：【详解】过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图11如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。答案：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示解析：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示12小爱站在地上用最省力的方式提升重物，请你在图中为她画出滑轮组的绕线方式。答案：【详解】要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示解析：【详解】要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示13（1）如图所示，请你画出这个静止在墙角的球所受力的示意图_。（2）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法_。答案：【详解】（1）1球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡解析： 【详解】（1）1球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡力。过球的重心分别沿竖直向上和竖直向下的方向画一条有向线段表示支持力F和重力G。如图所示（2）2用滑轮组沿水平地面拉动物体A，要求最省力，根据滑轮组的工作特点“动滑轮上绳子段数越多越省力”可知动滑轮上绳子段数为3时最省力，则绳子应该从动滑轮的挂钩开始经过定滑轮，再绕过动滑轮。如图所示14（1）在力F1、F2的作用下杠杆处于平衡状态，请在图中画出力F2的示意图以及力F1的力臂L1_；（2）如图所示是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力_。答案：【详解】（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：解析： 【详解】（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：（2）图示滑轮组，将绳子固定在动滑轮上，之后逐一绕过定滑轮和动滑轮，这种情况下承重绳子为3根，是最省力的绕线，所以作图如下：15（1）如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、支持力N和阻力f的示意图；_ （2）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。_答案：【详解】（1）1该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故解析： 【详解】（1）1该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故画出该人所受重力G、支持力N和阻力f的示意图如图所示（2）2从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，则提升物体绳子段数为3，是最省力的绕法，如图所示
